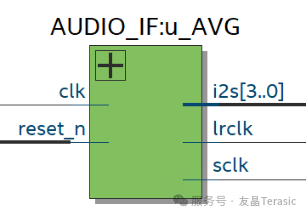

I2S控制模块AUDIO_IF.v实现的功能是用离散的正弦波数据创建的查找表来合成声音（生成I2S格式的音频数据流）。如下是该模块的RTL视图：

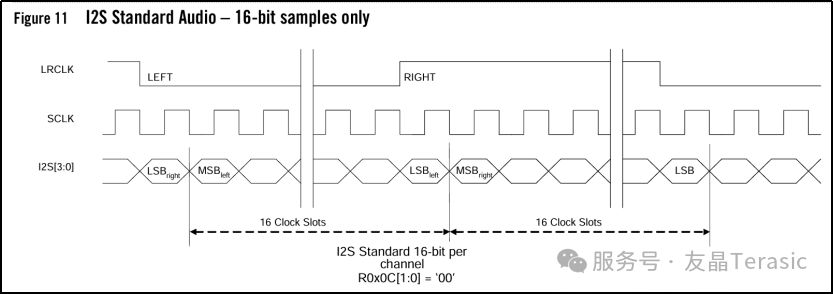

该模块采用的是I2S 标准音频时序，每通道16位，LRCLK为低电平时传输左通道，为高电平时传输右声道，数据由高位(MSB)到低位(LSB)依次进行传输：

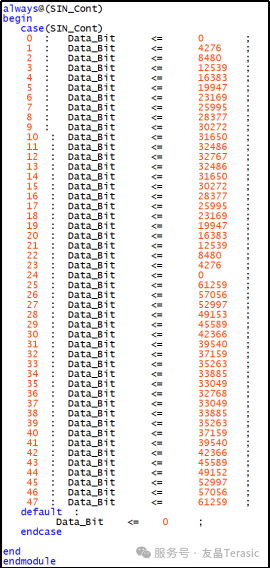

所以该模块里面设置了左右声道数据位宽16-bit。 另外离散的正弦波数据是48个。

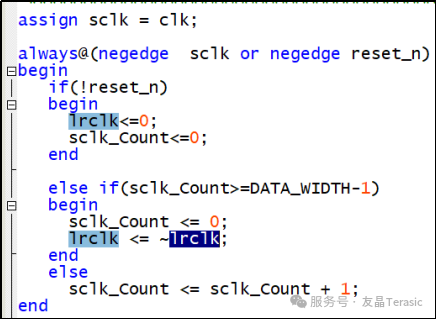

该模块系统时钟是1.536MHz，位时钟sclk也是1.536MHz。因寄存器设置0x15[7:4]=0010，ADV7513采样率为48KHz，所以lrclk经过sclk分频后也是48KHz。

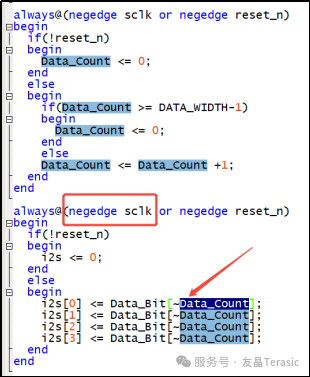

这里设置sclk下降沿时数据改变，符合寄存器x0B[6]的设置（其默认设置是0，代表在下降沿时I2S数据发生变化，上升沿时数据保持不变锁存数据）。另外，这里Data_Count取反让数据由高位(MSB)到低位(LSB)依次进行传输：

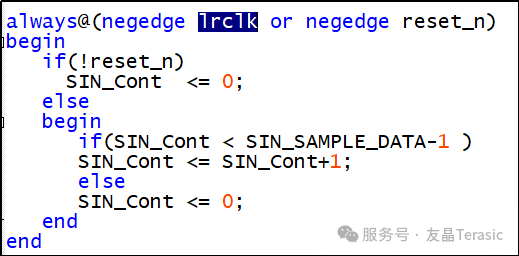

该模块在lrclk下降沿的时候给出Data_Bit，在lrclk上升沿的时候数据保持没变，所以左右声道传输的是相同的数据：
关于正弦波离散数据的获取，用户可以通过python 或者matlab生成。本文不再赘述。

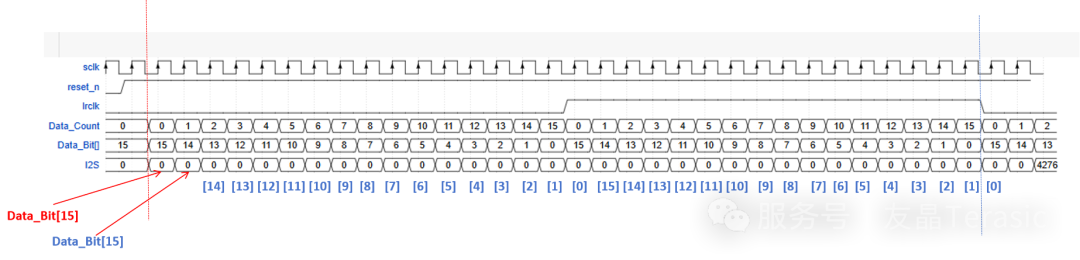

整个I2S控制模块AUDIO_IF.v的时序图如下：
