VirtualLab Fusion | 制造数据的导出

光学表面设计完成后,设计结果并非直接可用于生产,而是需要经过数据导出步骤,转换为制造设备或制造商所要求的特定文件格式,才能进入后续加工环节。

这一转换过程直接影响最终产品的加工精度和良率。本文以 VirtualLab Fusion 软件为工具,系统演示了如何将光学表面设计成果准确、高效地导出为制造端可用的数据包。

1

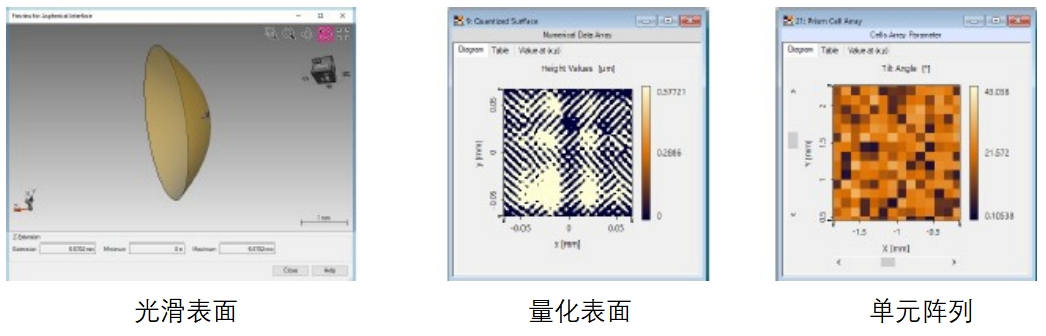

可导出的光学元件类型

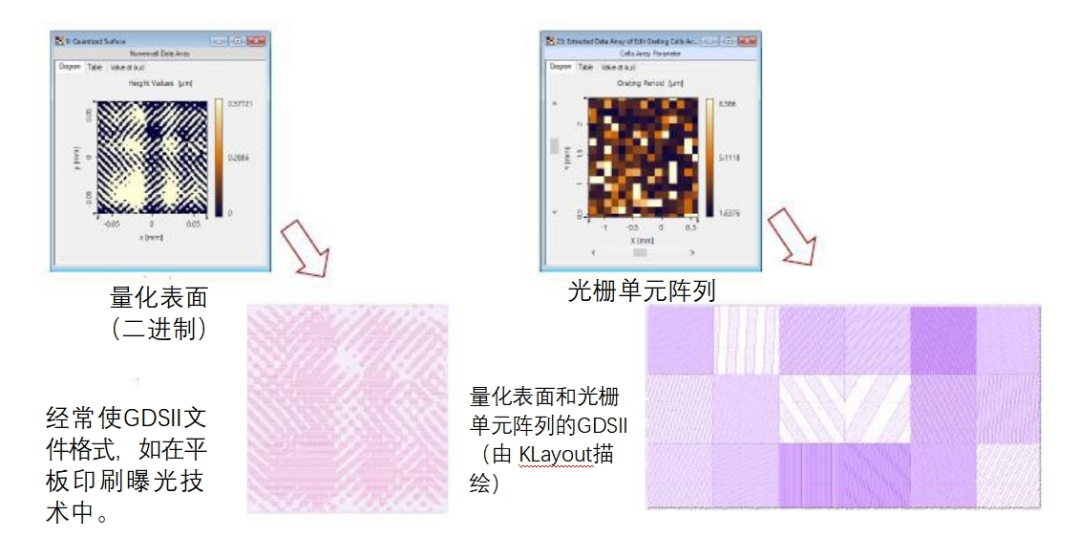

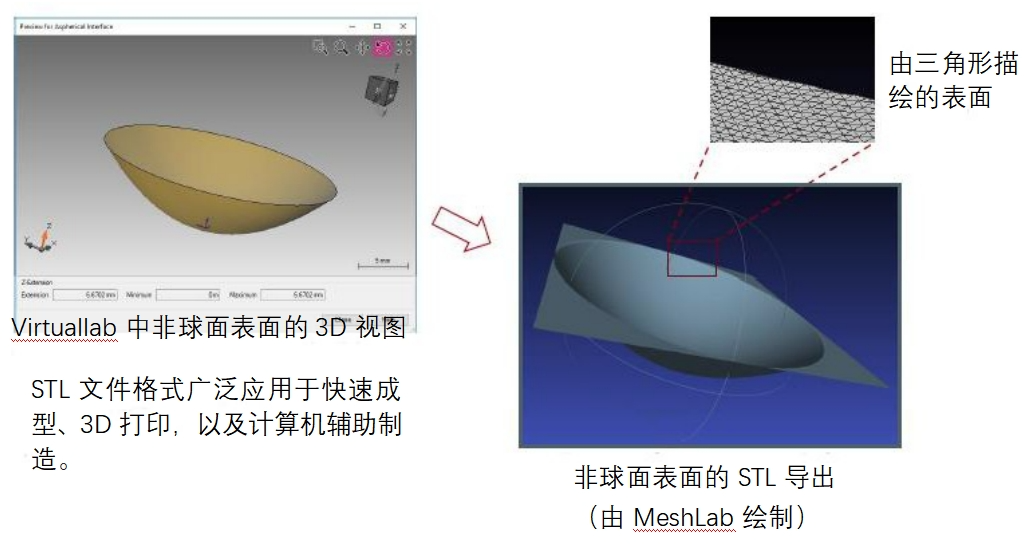

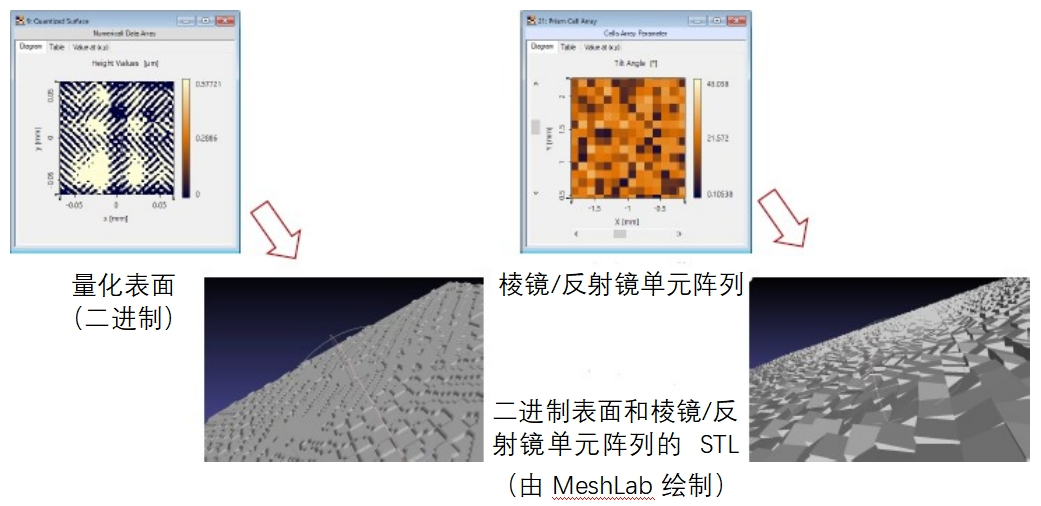

VirtualLab Fusion 可以将光滑和量化的表面以及反射镜、棱镜、光栅单元阵列导出为各种文件格式,如广泛应用于快速成型、3D打印和计算机辅助制造的STL 文件格式以及常用于平板印刷曝光技术的GDSII文件格式。

  • 光滑表面

  • 量化表面

  • 反射镜/棱镜/光栅单元阵列

2

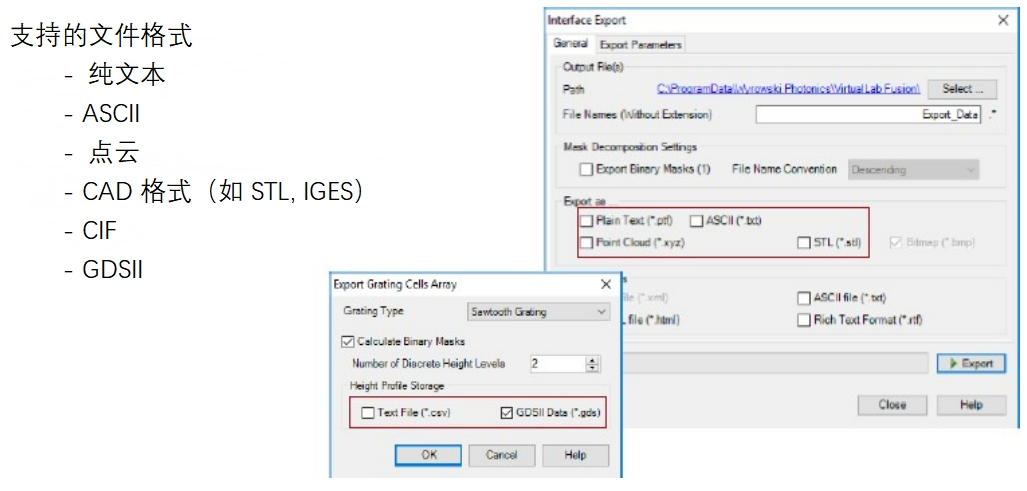

可导出的制造数据文件格式

VirtualLab Fusion可以输出多种文件格式,涵盖从通用文本到专业制造领域的不同需求。
