答疑解惑|Agilex 3 FPGA QSPI时钟设置注意事项

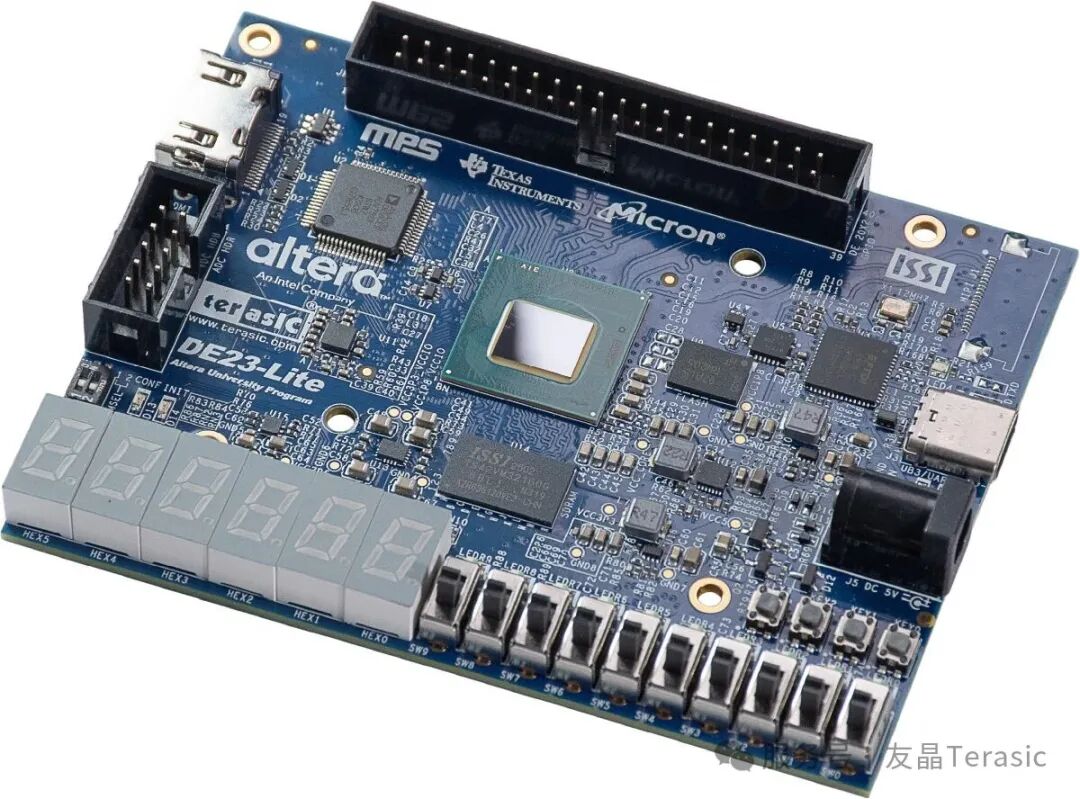

DE23-Lite 开发板配备的是A3CZ135BB18AE7S 的 FPGA 器件和MT25QU128ABA8E12-0SIT的QSPI Flash,有客户遇到sof文件转换成jic以后下载到QSPI flash重启板子不能运行。

原因:.qsf文件中设置的125MHz 的 Active Serial Clock太高了,需要降频到100MHz。

参考出处:

Altera Documentation and Resources Center

Active Serial Clock是主动串行(Active Serial, AS)配置模式 下,由 FPGA 主动产生并输出 给外部 QSPI Flash 设备的一个时钟信号,它的核心作用就是作为配置数据的传输时钟。在 FPGA 上电后,它会通过这个时钟,从外部的 QSPI Flash 中把固化好的配置文件(.jic)读取出来,完成自身的配置。

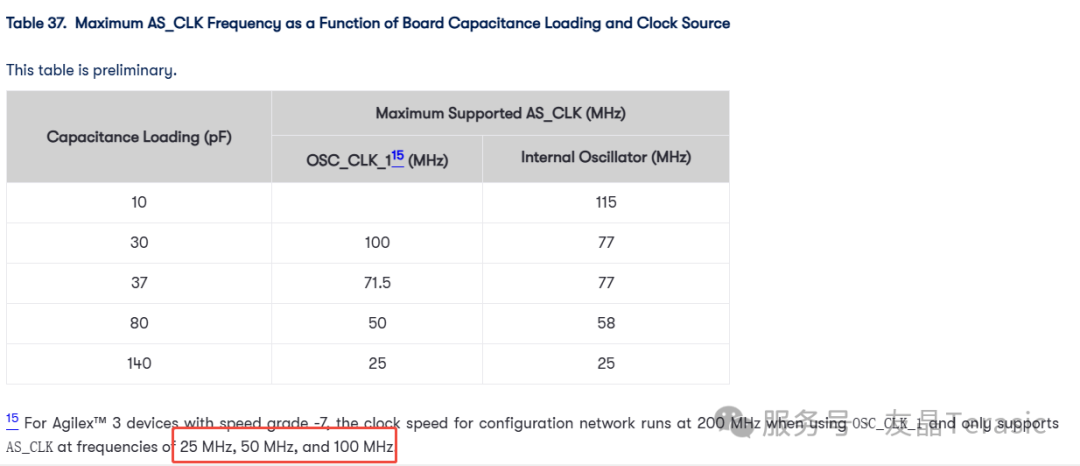

Intel(Altera)的 FPGA 器件对 Active Serial Clock的频率有明确的限制。官方文档明确指出Agilex 3 系列 仅支持 25 MHz、50 MHz 和 100 MHz 这几个频率。

可以在.qsf文件进行如下修改:

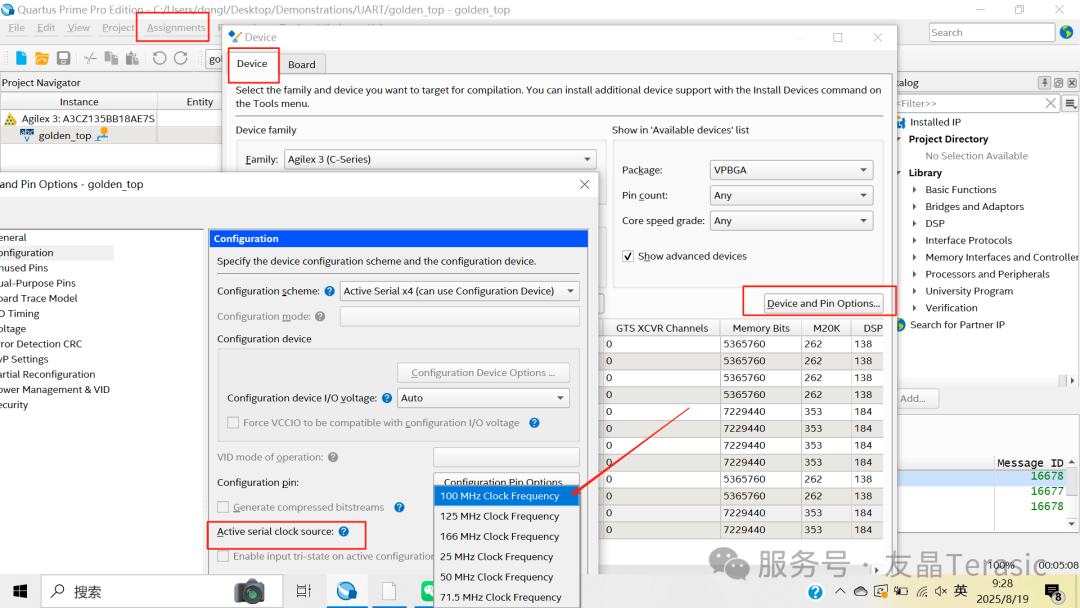

如果是自己设计project时可以通过Quartus 界面设置,具体如下:
