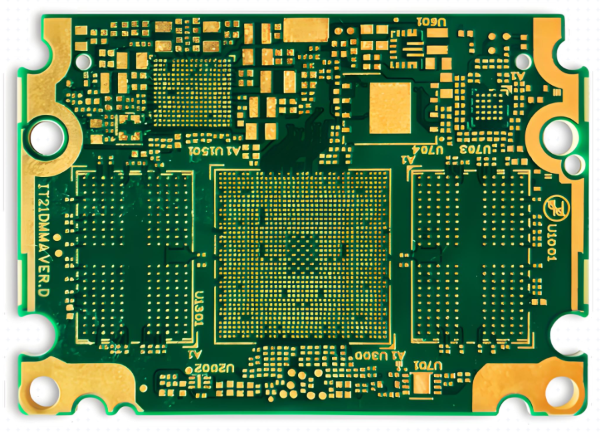

随着电子设备向高速化、小型化、高密度化快速发展，PCB的工作频率不断提升，布线密度持续增大。传统仅关注线路连通性的设计理念已无法满足设备稳定运行需求，电源完整性与信号完整性成为PCB高速设计的核心内容，直接决定电子产品的工作稳定性、传输精度与使用寿命。本文简要阐述二者的基础概念、核心问题及设计意义。

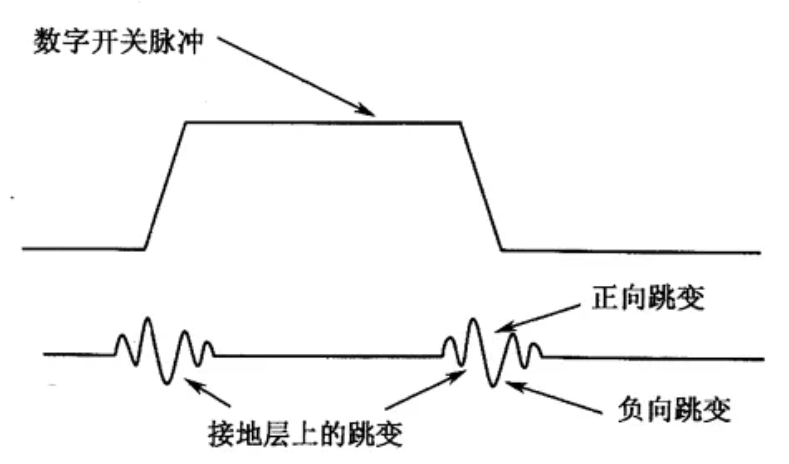

电源完整性（PI）是指PCB供电系统为各类芯片、元器件提供稳定、纯净直流电源的能力，核心是保障供电电压无波动、无噪声、无压降。在高速电路工作过程中，芯片开关状态频繁切换会产生瞬时电流突变，若供电系统设计不合理，会引发电源噪声、电压跌落、地弹噪声等问题。同时，PCB电源走线的阻抗、电源平面的分割、去耦电容布局等因素，都会影响电源完整性。不良的电源完整性会导致芯片供电异常，出现程序死机、数据出错、元器件误触发等故障，是高端电子设备失效的主要原因之一。

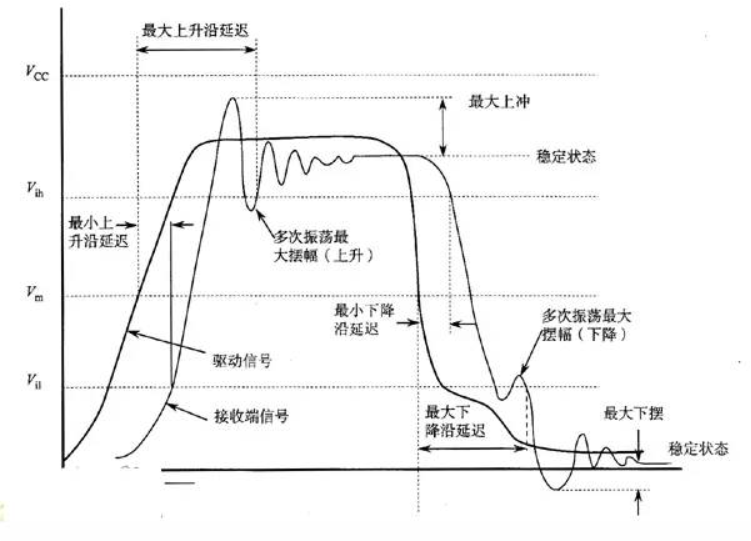

信号完整性（SI）是指电信号在PCB传输路径中，保持波形完整、时序准确、无失真传输的特性，聚焦信号传输过程的质量控制。在低速电路中，信号波形近似理想方波，传输损耗可忽略不计。但高速信号传输时，走线长度、阻抗不匹配、串扰、反射、延时偏差等问题会凸显，造成信号畸变、过冲、振铃、时序错乱等现象，导致数据传输错误、通信失效。信号完整性的核心管控要素包括走线阻抗控制、信号回流路径、线间距、传输延时匹配等，是高速数字电路设计的重中之重。
电源完整性与信号完整性并非相互独立，而是紧密关联、相互影响。不稳定的电源会产生高频噪声，通过电源平面耦合到信号走线，干扰信号传输质量；而高速信号的瞬时电流变化，又会反向加剧电源系统的噪声波动。二者共同构成PCB电磁兼容性的基础，是解决电路干扰、提升系统稳定性的关键。
综上所述，电源完整性保障电路工作的"动力稳定"，信号完整性保障数据传输的"信息准确"。在现代PCB设计中，只有兼顾二者的基础特性，通过合理布局布线、优化电源架构、匹配传输阻抗，才能规避高速电路的各类隐患，保障电子设备高效、稳定、可靠运行，为高端电子产品的小型化、高速化发展提供技术支撑。
