将驱动编译成模块并安装到rootfs

平台：Forlinx OK3562（Rockchip RK3562J）

内核版本 ：Linux 5.10.198

SDK 路径 ：~/work/OK3562-linux-source

目标：将 Realtek RTL8821CU（USB WiFi）驱动以内核模块（.ko）形式集成到系统中，烧录后开发板开机即可加载。

一、背景与目标

RTL8821CU 是一款常见的 USB 接口 WiFi/BT 二合一芯片。在 OK3562 开发板上，该模组通过 USB 总线连接。我们的目标是将驱动源码放入内核树（in-tree），编译为 8821cu.ko，并随 update.img 烧录到开发板，最终能在 /lib/modules/5.10.198/... 下找到该模块。

二、源码准备与目录结构

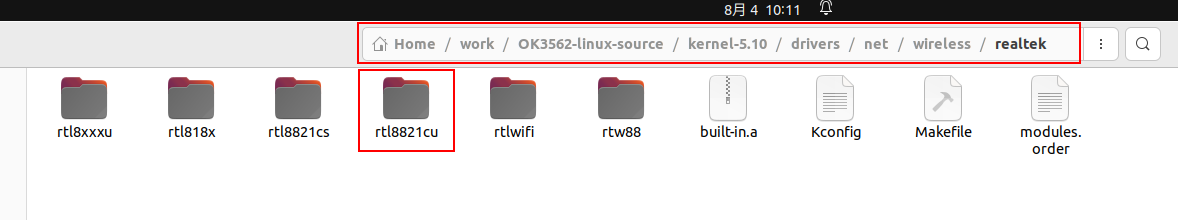

Forlinx SDK 的内核源码中加入 rtl8821cu源码：

plain

复制代码

kernel-5.10/drivers/net/wireless/realtek/rtl8821cu/
├── Kconfig
├── Makefile
└── *.c *.h          # 驱动源码

打通上级链路：

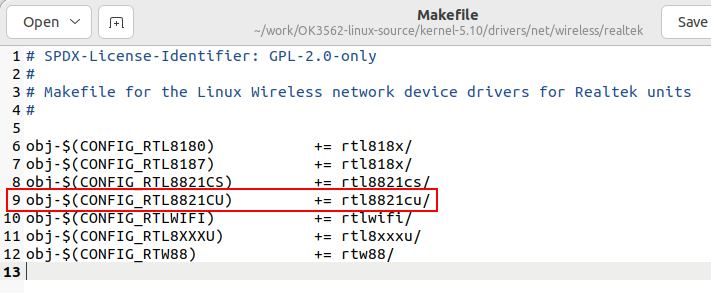

drivers/net/wireless/realtek/Makefile 包含：obj-$(CONFIG_RTL8821CU) += rtl8821cu/

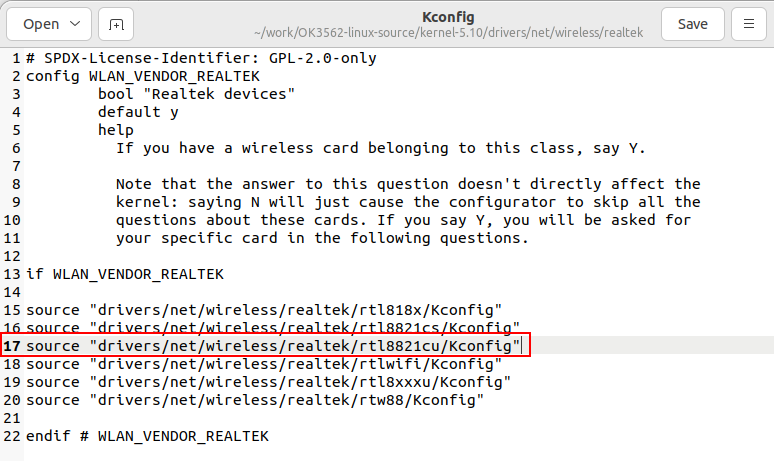

drivers/net/wireless/realtek/Kconfig 包含：source "drivers/net/wireless/realtek/rtl8821cu/Kconfig"

三、移植核心步骤

Step 1：持久化内核配置（defconfig）

配置内核（图形化界面）

bash

复制代码

cd /path/to/your/kernel

# 打开配置界面
make ARCH=arm64 menuconfig      # RK3562 是 ARM64
# 或
make ARCH=arm menuconfig        # 如果是 32 位 ARM（如 i.MX6UL）

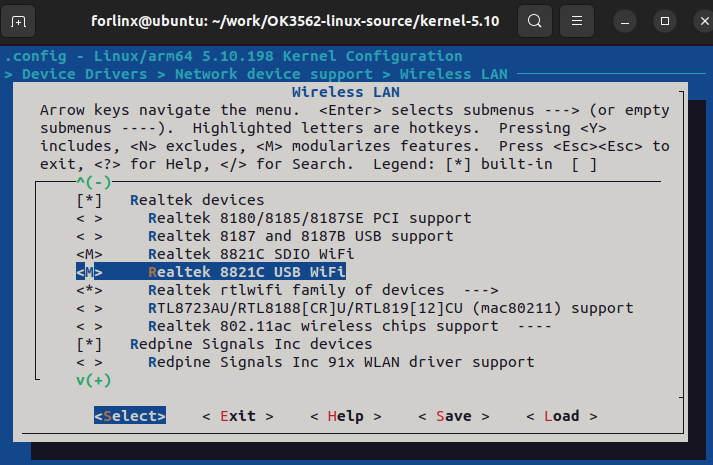

然后按路径找到：

plain

复制代码

Device Drivers  --->
    [*] Network device support  --->
        [*]   Wireless LAN  --->
            <*>   Realtek RTL8821CU USB WiFi support
                    (或按 M 编为模块，按 * 编进内核)

按 M ：编译为模块 .ko，后续会出现在 /lib/modules/xxx/kernel/drivers/net/wireless/realtek/rtl8821CU/8821cu.ko
按 * ：直接编译进内核镜像 boot.img，启动后无需 insmod/modprobe

保存退出（配置会写入 .config）。

大坑预警 ：通过 make menuconfig 修改 .config 是临时的！一旦执行 make OK3562_Linux_defconfig 或 ./build.sh kernel，.config 会被重新覆盖，修改全部丢失。

正确做法 ：直接修改 arch/arm64/configs/OK3562_Linux_defconfig。

bash

复制代码

cd ~/work/OK3562-linux-source/kernel-5.10

# 先删除已有配置（避免重复或冲突）
sed -i '/CONFIG_RTL8821CU/d' arch/arm64/configs/OK3562_Linux_defconfig

# 追加模块配置（M = 编译为模块）
echo "CONFIG_RTL8821CU=m" >> arch/arm64/configs/OK3562_Linux_defconfig

验证：

bash

复制代码

grep CONFIG_RTL8821CU arch/arm64/configs/OK3562_Linux_defconfig
# 输出：CONFIG_RTL8821CU=m

Step 2：配置交叉编译环境

RK3562 是 ARM64 架构，必须使用 SDK 自带的交叉编译器，绝对不能直接用宿主机 x86 的 gcc。

在 SDK 根目录搜索：

bash

复制代码

# 回到 SDK 根目录
cd ~/work/OK3562-linux-source

# 查找 aarch64 交叉编译器
find . -name "aarch64*gcc" -type f 2>/dev/null

# 或者查找常见的工具链目录
ls prebuilts/gcc/linux-x86/aarch64/ 2>/dev/null
ls toolchain/ 2>/dev/null
ls tools/toolchain/ 2>/dev/null

交叉编译器路径：

plain

复制代码

prebuilts/gcc/linux-x86/aarch64/gcc-arm-10.3-2021.07-x86_64-aarch64-none-linux-gnu/bin/aarch64-none-linux-gnu-gcc

设置环境变量（可写入 ~/.bashrc 方便后续使用）：

bash

复制代码

export CROSS_COMPILE=~/work/OK3562-linux-source/prebuilts/gcc/linux-x86/aarch64/gcc-arm-10.3-2021.07-x86_64-aarch64-none-linux-gnu/bin/aarch64-none-linux-gnu-

Step 3：编译模块

重新加载 defconfig 并编译：

bash

复制代码

cd ~/work/OK3562-linux-source/kernel-5.10

make ARCH=arm64 ${CROSS_COMPILE} OK3562_Linux_defconfig

# 验证配置已生效
grep CONFIG_RTL8821CU .config
# 应输出：CONFIG_RTL8821CU=m

make ARCH=arm64 ${CROSS_COMPILE} modules -j$(nproc)

#下面是我的完整命令
#make ARCH=arm64 \
    CROSS_COMPILE=~/work/OK3562-linux-source/prebuilts/gcc/linux-x86/aarch64/gcc-arm-10.3-2021.07-x86_64-aarch64-none-linux-gnu/bin/aarch64-none-linux-gnu- \
    modules -j$(nproc)

踩坑：如果内核目录不是 git 仓库，编译时会报错：

plain

复制代码

fatal: not a git repository (or any of the parent directories): .git

解决：

bash

复制代码

cd ~/work/OK3562-linux-source/kernel-5.10
git init
git config user.email "Num@example.com"
git config user.name "yourname"
git add -A
git commit -m "init"

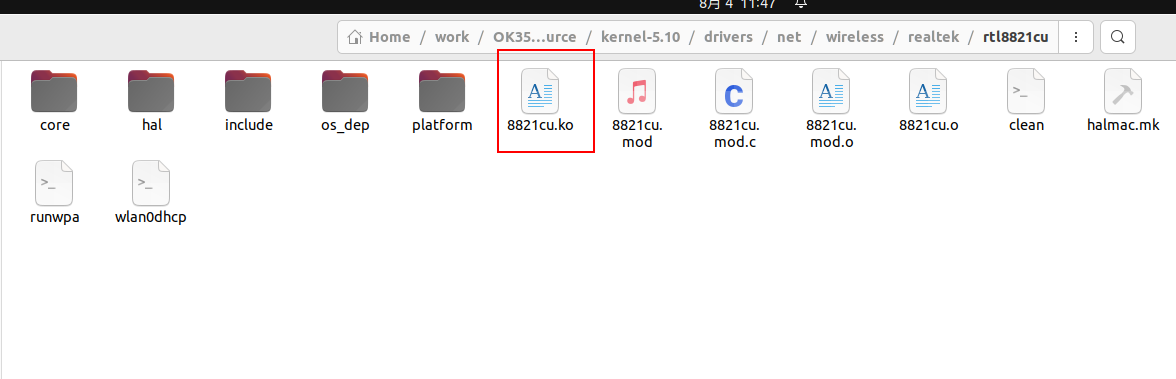

编译成功后，检查产物：

bash

复制代码

ls drivers/net/wireless/realtek/rtl8821cu/8821cu.ko

Step 4：安装模块到 rootfs

注意：在 kernel-5.10/ 根目录 执行 modules_install，如果在 rtl8821cu/ 子目录执行，会被驱动自带的 out-of-tree Makefile 干扰，导致 INSTALL_MOD_PATH 失效。

bash

复制代码

cd ~/work/OK3562-linux-source/kernel-5.10

make ARCH=arm64 \
    CROSS_COMPILE=~/work/OK3562-linux-source/prebuilts/gcc/linux-x86/aarch64/gcc-arm-10.3-2021.07-x86_64-aarch64-none-linux-gnu/bin/aarch64-none-linux-gnu- \
    modules_install \
    INSTALL_MOD_PATH=~/work/OK3562-linux-source/buildroot/output/OK3562_Linux/target

正确执行后，输出应包含：

plain

复制代码

INSTALL /home/forlinx/work/OK3562-linux-source/buildroot/output/OK3562_Linux/target/lib/modules/5.10.198/kernel/drivers/net/wireless/realtek/rtl8821cu/8821cu.ko
DEPMOD  5.10.198

DEPMOD 会自动更新 modules.dep，无需手动编辑。

验证安装结果：

bash

复制代码

ls ~/work/OK3562-linux-source/buildroot/output/OK3562_Linux/target/lib/modules/5.10.198/kernel/drivers/net/wireless/realtek/rtl8821cu/

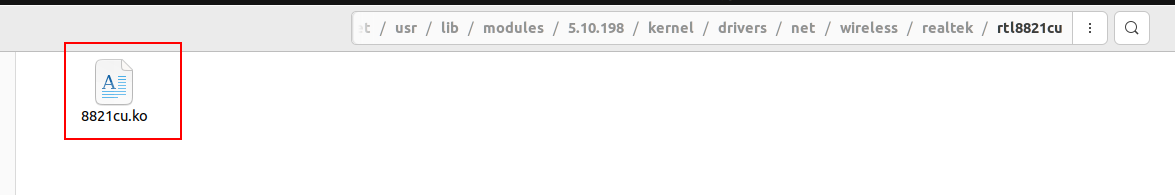

最终安装进文件系统中

Step 5：打包 update.img

回到 SDK 根目录，重新打包固件：

bash

复制代码

cd ~/work/OK3562-linux-source
./build.sh updateimg

生成的 rockdev/update.img 即可通过烧录工具写入开发板。
