Shardingsphere5分库分表

分库分表

垂直分库： 按业务拆**。**把不同的表放到不通的数据库中。

**水平分库：**同一张表拆成多个表，放到不同的库中（相同表结构的数据库就是水平分表）。

**水平分表：**一张表拆数据行（把一张表横着拆成多张，一般与水平分库一起用）。

**垂直分表：**把一张大表的列拆开。

---

分片 = 总称

分库 = 分片的一种（拆数据库）

分表 = 分片的一种（拆表）

---

水平分表（不与水平分库一起用）

db_order

├── t_order_0
├── t_order_1
├── t_order_2
├── t_order_3

水平分库与水平分表一起用

db_order_0

├── t_order_0
├── t_order_1


db_order_1

├── t_order_0
├── t_order_1

垂直分库 + 水平分库 + 水平分表（最典型）

db_user
t_user


对t_order进行水平分库和分表
db_order_0
t_order

db_order_1
t_order

只水平分库

db_order_0
t_order


db_order_1
t_order

---

分库分表的核心思想：数据分散存储，使得单一数据库/表的数据量变小来缓解单一数据库的性能问题，从而达到提升数据库性能的目的。

---

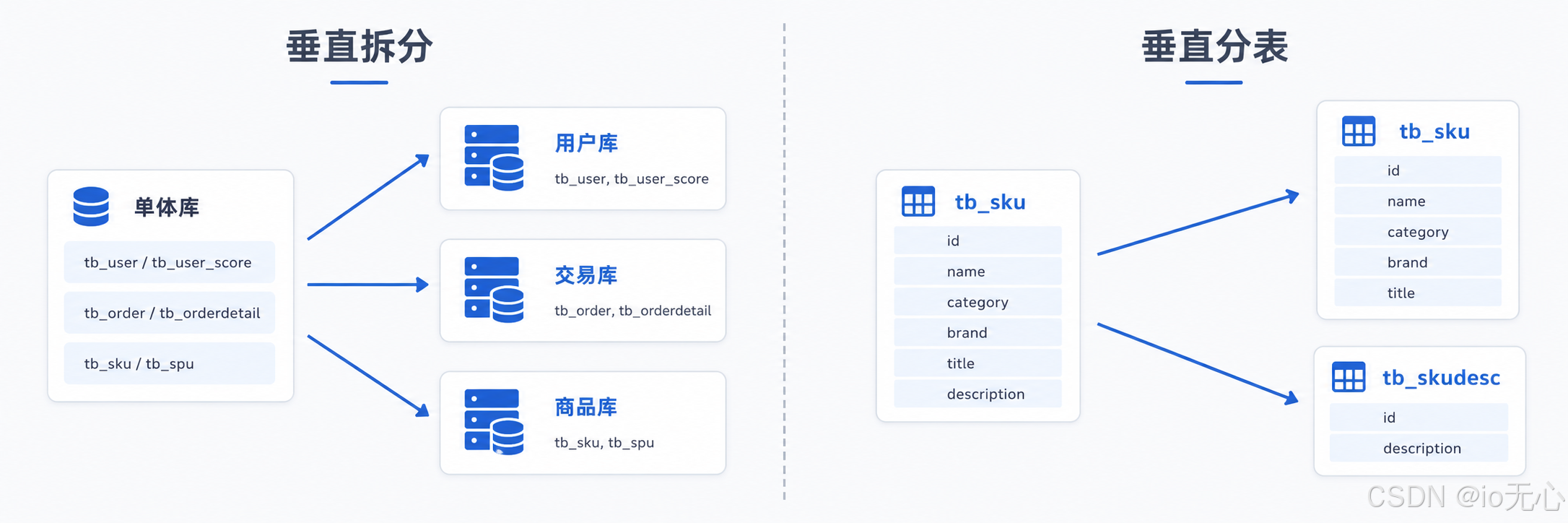

**垂直分库：**以表为依据，根据业务将不同表拆分到不同库中。

1. 每个库的表结构都不一样。
2. 每个库的数据也不一样。
3. 所有库的并集是全量数据。

**垂直分表：**以字段为依据，根据字段属性将不同字段拆分到不同表中。

1. 每个表的结构都不一样。
2. 每个表的数据也不一样，一般通过一列（主键/外键）关联。
3. 所有表的并集是全量数据。

---

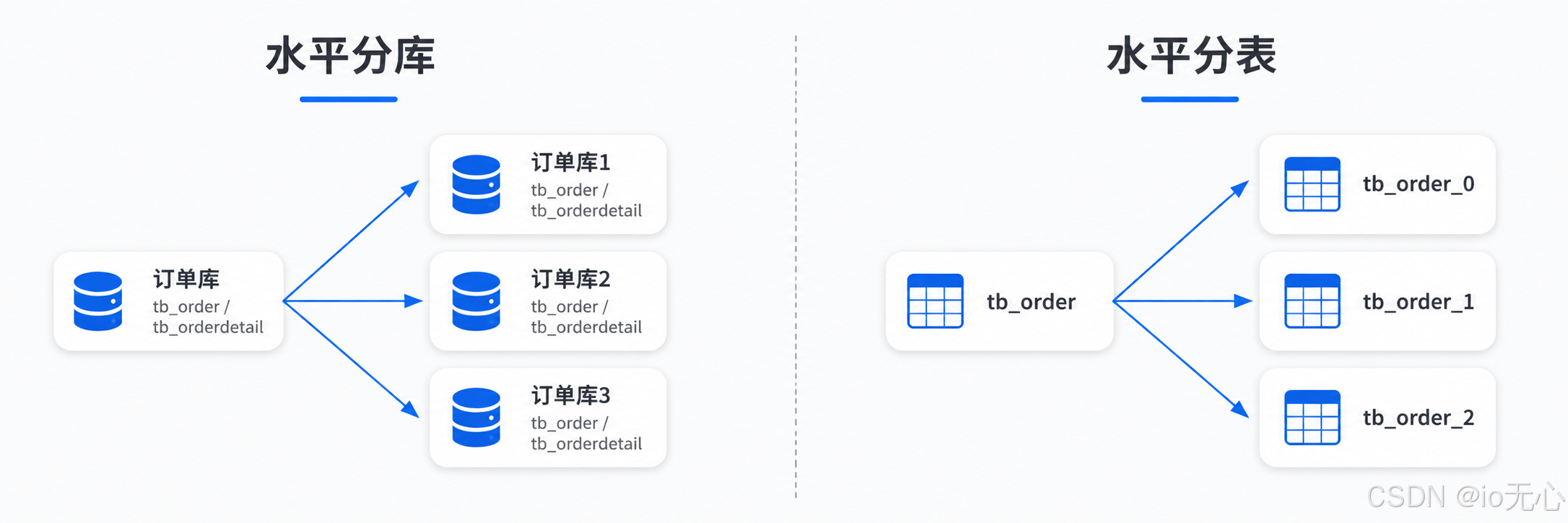

**水平分库：**以字段为依据，按照一定策略，将一个库的数据拆分到多个库中。

1. 每个库的表结构都一样。
2. 每个库的数据都不一样。
3. 所有库的并集是全量数据。

**水平分表：**以字段为依据，按照一定策略，将一个表的数据拆分到多个表中。

1. 每个表的表结构都一样。
2. 每个表的数据都不一样。
3. 所有表的并集是全量数据。

配置环境

JDK8，SpringBoot(2.3.9.RELEASE)，ShardingSphere-jdbc(5.1.1)，MySQL8(一个主库，两个从库配置好主从复制)。

Maven依赖

<dependencies>

    <dependency>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-web</artifactId>
    </dependency>

    <dependency>
        <groupId>org.apache.shardingsphere</groupId>
        <artifactId>shardingsphere-jdbc-core-spring-boot-starter</artifactId>
        <version>5.1.1</version>
    </dependency>

    <dependency>
        <groupId>mysql</groupId>
        <artifactId>mysql-connector-java</artifactId>
        <scope>runtime</scope>
    </dependency>

    <dependency>
        <groupId>com.baomidou</groupId>
        <artifactId>mybatis-plus-boot-starter</artifactId>
        <version>3.3.1</version>
    </dependency>

    <dependency>
        <groupId>org.projectlombok</groupId>
        <artifactId>lombok</artifactId>
        <optional>true</optional>
    </dependency>

    <dependency>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-test</artifactId>
        <scope>test</scope>
        <exclusions>
            <exclusion>
                <groupId>org.junit.vintage</groupId>
                <artifactId>junit-vintage-engine</artifactId>
            </exclusion>
        </exclusions>
    </dependency>
</dependencies>

读写分离配置

参考文档：读写分离 :: ShardingSphere

ShardingSphere启动模式：

模式	作用
Memory	规则存在JVM内存
Standalone	单机持久化
Cluster	注册中心模式

负载均衡算法常用ROUND_ROBIN、RANDOM。

spring:
  application:
    name: sharding-jdbc-dome
  profiles:
    active: dev
  shardingsphere:
    mode:
      type: Memory

    datasource:
      # 声明所有真实数据源的名称。
      #
      # 这里定义了3个真实数据库连接：
      # master：主库
      # slave1：第1个从库
      # slave2：第2个从库
      #
      # names中的名称必须与下面的数据源配置名称一致。
      # 名称不是固定的，也可以写成：
      # write-db,read-db-1,read-db-2
      names: master,slave1,slave2

      # 主库真实数据源配置。
      master:
        type: com.zaxxer.hikari.HikariDataSource
        driver-class-name: com.mysql.cj.jdbc.Driver
        jdbc-url: jdbc:mysql://127.0.0.1:33388/db_user
        username: root
        password: 123456

      # 第1个从库真实数据源配置。
      slave1:
        type: com.zaxxer.hikari.HikariDataSource
        driver-class-name: com.mysql.cj.jdbc.Driver
        jdbc-url: jdbc:mysql://127.0.0.1:33307/db_user
        username: root
        password: 123456

      # 第2个从库真实数据源配置。
      slave2:
        type: com.zaxxer.hikari.HikariDataSource
        driver-class-name: com.mysql.cj.jdbc.Driver
        jdbc-url: jdbc:mysql://127.0.0.1:33308/db_user
        username: root
        password: 123456

    rules:
      # 读写分离规则。
      # ShardingSphere只负责SQL路由，不负责MySQL数据同步。
      # master到slave1、slave2的数据同步仍由MySQL主从复制完成。
      readwrite-splitting:
        data-sources:
          # 逻辑读写分离数据源名称。
          # myds不是一个真实MySQL数据库。
          # 它代表master、slave1、slave2组成的读写分离数据源组。
          # 名称可以自定义，例如：readwrite-ds,user-ds
          myds:
            # 读写分离类型。
            #
            # Static：静态读写分离。直接在配置文件中明确指定主库和从库。适用于固定的一主多从架构。
            # Dynamic：动态读写分离。与数据库发现规则配合使用，根据数据库集群状态动态识别主库和从库。不直接在这里固定写库和读库名称。
            #
            # 现在明确知道master、slave1、slave2，
            # 因此应该使用Static。
            type: Static

            props:
              # 写数据源名称。
              #
              # 必须引用datasource.names中已经声明的数据源。
              # INSERT、UPDATE、DELETE等写操作会路由到master。
              write-data-source-name: master

              # 读数据源名称列表。
              #
              # 多个从库之间使用英文逗号分隔。
              # 普通查询会按照负载均衡算法，
              # 在slave1和slave2之间选择。
              read-data-source-names: slave1,slave2

            # 当前读写分离数据源使用的负载均衡算法名称。
            #
            # alg_round是自定义名称，并不是固定值。
            # 必须与下面load-balancers中的名称保持一致。
            load-balancer-name: alg_round

        load-balancers:
          # 负载均衡算法实例名称。
          #
          # alg_round可以任意命名，例如：
          # round-robin-algorithm,read-random
          # 只要与上面的load-balancer-name保持一致即可。
          alg_round:
            # 从库负载均衡算法类型。
            # ROUND_ROBIN：轮询。
            # RANDOM：随机。
            # WEIGHT：权重。
            type: ROUND_ROBIN

    props:
      # 是否输出ShardingSphere的SQL解析和路由日志，可选值：
      # true：输出逻辑SQL、实际SQL以及实际访问的数据源。
      # false：不输出相关SQL路由日志。
      sql-show: true

下面是权重类型的写法，其它的不变，Double越大，权重越大。

            load-balancer-name: olg_weight
        load-balancers:
          olg_weight:
            type: WEIGHT
            props:
              slave1: 1.0
              slave2: 2.0

如果在同一个事务下，有增删改也有查询，只会查询主数据库，而不是从数据库。

@Transactional
@Test
void transactionTest(){
    User user = new User();
    user.setUname("张三丰");
    userMapper.insert(user);

    List<User> users = userMapper.selectList(null);
    System.out.println(users);
}

垂直分库+水平分库+水平分表 配置

环境说明

• 一个逻辑表：t_order

• 两个真实数据库：

  • server-order0 → MySQL数据库 db_order

  • server-order1 → MySQL数据库 db_order

• 每个数据库两个真实表：

  • t_order0

  • t_order1

最终形成：2个库 × 2张表 = 4张真实订单表，对应的配置如下：

t_order:
 actual-data-nodes:
 server-order$->{0..1}.t_order$->{0..1}

分库规则

database-strategy:
 standard:
  sharding-column: user_id
  sharding-algorithm-name: alg_mod

配置说明根据：user_id，决定数据库算法：偶数用户：server-order0，奇数用户：server-order1

alg_mod:
  type: MOD
  props:
    sharding-count: 2 # 针对sharding-column: user_id字段，对2取模

user_id	计算	数据库
1	1%2=1	server-order1
2	2%2=0	server-order0
3	3%2=1	server-order1
4	4%2=0	server-order0

分表规则

table-strategy:
 standard:
  sharding-column: order_no
  sharding-algorithm-name: alg_hash_mod

表示同一个数据库里面，再根据：order_no，决定放到哪个表中。

alg_hash_mod:
  type: HASH_MOD
  props:
    sharding-count: 2 # 针对sharding-column: user_id字段，对2取模

例如：订单号：hash(10001)%2=0 进入t_order0，另一个：hash(10002)%2=1 进入:t_order1。

雪花ID

id字段自动生成，id字段要配合mybatis-plus的"@TableId(type = IdType.AUTO)"。

t_order:
  key-generate-strategy:
    column:id
    key-generator-name:alg_snowflake

完整配置文件

spring:
  application:
    name: sharding-jdbc-dome
  profiles:
    active: dev
  shardingsphere:
    mode:
      type: Memory
    datasource:
      names: server-user,server-order0,server-order1
      server-user:
        type: com.zaxxer.hikari.HikariDataSource
        driver-class-name: com.mysql.cj.jdbc.Driver
        jdbc-url: jdbc:mysql://127.0.0.1:33008/db_user?useSSL=false&allowPublicKeyRetrieval=true&serverTimezone=Asia/Shanghai
        username: root
        password: 123456
      server-order0:
        type: com.zaxxer.hikari.HikariDataSource
        driver-class-name: com.mysql.cj.jdbc.Driver
        jdbc-url: jdbc:mysql://127.0.0.1:33016/db_order?useSSL=false&allowPublicKeyRetrieval=true&serverTimezone=Asia/Shanghai
        username: root
        password: 123456
      server-order1:
        type: com.zaxxer.hikari.HikariDataSource
        driver-class-name: com.mysql.cj.jdbc.Driver
        jdbc-url: jdbc:mysql://127.0.0.1:33017/db_order?useSSL=false&allowPublicKeyRetrieval=true&serverTimezone=Asia/Shanghai
        username: root
        password: 123456
    props:
      sql-show: true
    rules:
      sharding:
        tables:
          t_user:
            actual-data-nodes: server-user.t_user
          t_order:
            actual-data-nodes: server-order$->{0..1}.t_order$->{0..1}
            database-strategy:
              standard:
                sharding-column: user_id
                sharding-algorithm-name: alg_mod
            table-strategy:
              standard:
                sharding-column: order_no
                sharding-algorithm-name: alg_hash_mod
            key-generate-strategy:
              column: id
              key-generator-name: alg_snowflake
        sharding-algorithms:
          alg_inline_userId:
            type: INLINE
            props:
              algorithm-expression: server-order$->{user_id % 2}
          alg_mod:
            type: MOD
            props:
              sharding-count: 2 # 针对sharding-column: user_id字段，对2取模
          alg_hash_mod:
            type: HASH_MOD
            props:
              sharding-count: 2 # 针对sharding-column: user_id字段，对2取模
        key-generators:
          alg_snowflake:
            type: SNOWFLAKE

读写分离

环境说明

• 一个主库（master）负责写
• 两个从库（slave1、slave2）负责读
• 查询自动分发到从库
• 插入、更新、删除自动走主库

注意：如果是在一个事务中进行了增删改，之后并执行了查询，那么此时为了保证数据一致性，此时会自动查询主库。

配置读写分离规则

rules:
  readwrite-splitting:

创建一个逻辑数据源

myds对应的是："master slave1 slave2"三个数据源。

data-sources:
  myds:

手动指定读写库

myds:
  type: Static
  props:
    write-data-source-name: master
    read-data-source-names: slave1,slave2

负载均衡配置

load-balancers:
  alg_round:
    type: ROUND_ROBIN
  # 轮训或者按权重
  olg_weight:
    type: WEIGHT
    props:
      slave1: 1.0
      slave2: 2.0

完整配置文件

spring:
  application:
    name: sharding-jdbc-dome
  profiles:
    active: dev
  shardingsphere:
    mode:
      type: Memory
    datasource:
      names: master,slave1,slave2
      master:
        type: com.zaxxer.hikari.HikariDataSource
        driver-class-name: com.mysql.cj.jdbc.Driver
        jdbc-url: jdbc:mysql://127.0.0.1:33388/db_user
        username: root
        password: 123456
      slave1:
        type: com.zaxxer.hikari.HikariDataSource
        driver-class-name: com.mysql.cj.jdbc.Driver
        jdbc-url: jdbc:mysql://127.0.0.1:33307/db_user
        username: root
        password: 123456
      slave2:
        type: com.zaxxer.hikari.HikariDataSource
        driver-class-name: com.mysql.cj.jdbc.Driver
        jdbc-url: jdbc:mysql://127.0.0.1:33308/db_user
        username: root
        password: 123456
    rules:
      readwrite-splitting:
        data-sources:
          myds:
            type: Static
            props:
              write-data-source-name: master
              read-data-source-names: slave1,slave2
            load-balancer-name: olg_weight
        load-balancers:
          alg_round:
            type: ROUND_ROBIN
          olg_weight:
            type: WEIGHT
            props:
              slave1: 1.0
              slave2: 2.0
    props:
      sql-show: true

绑定表

环境说明

订单系统这种"一张主表 + 多张关联子表"，并且数据量很大，需要分库分表的场景。

适用于order和order_item这种同一个订单的数据、生命周期一致的表，保证在分库分表的情况下，order和order_item在同一个数据库中，而不是分散在不同的数据库中，避免跨库关联查询，提高关联查询效率。

使用场景

这个配置是在前面的水平分库分表 基础上，又增加了一个非常重要的概念：绑定表。经常一起JOIN，并且分片规则完全一样的表。

**解决：**分库分表之后，多表关联查询如何避免产生大量无效查询（笛卡尔积）。

                    SpringBoot应用
                         |
                 ShardingSphere-JDBC
                         |
        ---------------------------------
        |                               |
    server-order0                  server-order1
        |                               |
 t_order0                       t_order0
 t_order1                       t_order1

 t_order_item0                  t_order_item0
 t_order_item1                  t_order_item1

ShardingSphere的绑定表支持多个表组成一组，也支持配置多个绑定表组。

使用前提：多个表的分库分表规则必须完全一致。

SQL联查绑定表关联时，最好使用**分片键（**例如：order_no）进行关联。

SELECT o.order_no, SUM(i.price * i.count) AS amount
FROM t_order o
JOIN t_order_item i ON o.order_no = i.order_no
GROUP BY o.order_no;

完整配置文件

spring:
  application:
    name: sharding-jdbc-dome
  profiles:
    active: dev
  shardingsphere:
    mode:
      type: Memory
    datasource:
      names: server-user,server-order0,server-order1
      server-user:
        type: com.zaxxer.hikari.HikariDataSource
        driver-class-name: com.mysql.cj.jdbc.Driver
        jdbc-url: jdbc:mysql://127.0.0.1:33008/db_user?useSSL=false&allowPublicKeyRetrieval=true&serverTimezone=Asia/Shanghai
        username: root
        password: 123456
      server-order0:
        type: com.zaxxer.hikari.HikariDataSource
        driver-class-name: com.mysql.cj.jdbc.Driver
        jdbc-url: jdbc:mysql://127.0.0.1:33016/db_order?useSSL=false&allowPublicKeyRetrieval=true&serverTimezone=Asia/Shanghai
        username: root
        password: 123456
      server-order1:
        type: com.zaxxer.hikari.HikariDataSource
        driver-class-name: com.mysql.cj.jdbc.Driver
        jdbc-url: jdbc:mysql://127.0.0.1:33017/db_order?useSSL=false&allowPublicKeyRetrieval=true&serverTimezone=Asia/Shanghai
        username: root
        password: 123456
    props:
      sql-show: true
    rules:
      sharding:
        tables:
          t_user:
            actual-data-nodes: server-user.t_user
          t_order:
            actual-data-nodes: server-order$->{0..1}.t_order$->{0..1}
            database-strategy:
              standard:
                sharding-column: user_id
                sharding-algorithm-name: alg_mod
            table-strategy:
              standard:
                sharding-column: order_no
                sharding-algorithm-name: alg_hash_mod
            key-generate-strategy:
              column: id
              key-generator-name: alg_snowflake
          t_order_item:
            actual-data-nodes: server-order$->{0..1}.t_order_item$->{0..1}
            database-strategy:
              standard:
                sharding-column: user_id
                sharding-algorithm-name: alg_mod
            table-strategy:
              standard:
                sharding-column: order_no
                sharding-algorithm-name: alg_hash_mod
            key-generate-strategy:
              column: id
              key-generator-name: alg_snowflake
        sharding-algorithms:
          alg_inline_userId:
            type: INLINE
            props:
              algorithm-expression: server-order$->{user_id % 2}
          alg_mod:
            type: MOD
            props:
              sharding-count: 2 # 针对sharding-column: user_id字段，对2取模
          alg_hash_mod:
            type: HASH_MOD
            props:
              sharding-count: 2 # 针对sharding-column: user_id字段，对2取模
        key-generators:
          alg_snowflake:
            type: SNOWFLAKE
        # 绑定表：指分片规则一致的一组分片表。 使用绑定表进行多表关联查询时，必须使用分片键进行关联，
        #       否则会出现笛卡尔积关联或跨库关联，从而影响查询效率。
        binding-tables[0]: t_order,t_order_item # 去掉笛卡尔积的关联

广播表

指所有的分片数据源中都存在的表，表结构及其数据在每个数据库中均完全一致。 适用于数据量不大且需要与海量数据的表进行关联查询的场景，例如：字典表，商品分类表。订单状态表。

广播具有以下特性：

（1）插入、更新操作会实时在所有节点上执行，保持各个分片的数据一致性

（2）查询操作，只从一个节点获取

（3）可以跟任何一个表进行 JOIN 操作

环境说明：

• 需要提前在这3个数据库中创建结构完全相同的t_dict表：
• 逻辑表 t_dict 对应3张真实表：
• server-user对应的db_user.t_dict
• server-order0对应的db_order.t_dict
• server-order1对应的db_order.t_dict

核心配置

逻辑表 t_dict 对应3张真实表：

t_dict:
  actual-data-nodes: server-order$->{0..1}.t_dict,server-user.t_dict

broadcast-tables[0]: t_dict

完整配置文件

spring:
  application:
    name: sharding-jdbc-dome
  profiles:
    active: dev
  shardingsphere:
    mode:
      type: Memory
    datasource:
      names: server-user,server-order0,server-order1
      server-user:
        type: com.zaxxer.hikari.HikariDataSource
        driver-class-name: com.mysql.cj.jdbc.Driver
        jdbc-url: jdbc:mysql://127.0.0.1:33008/db_user?useSSL=false&allowPublicKeyRetrieval=true&serverTimezone=Asia/Shanghai
        username: root
        password: 123456
      server-order0:
        type: com.zaxxer.hikari.HikariDataSource
        driver-class-name: com.mysql.cj.jdbc.Driver
        jdbc-url: jdbc:mysql://127.0.0.1:33016/db_order?useSSL=false&allowPublicKeyRetrieval=true&serverTimezone=Asia/Shanghai
        username: root
        password: 123456
      server-order1:
        type: com.zaxxer.hikari.HikariDataSource
        driver-class-name: com.mysql.cj.jdbc.Driver
        jdbc-url: jdbc:mysql://127.0.0.1:33017/db_order?useSSL=false&allowPublicKeyRetrieval=true&serverTimezone=Asia/Shanghai
        username: root
        password: 123456
    props:
      sql-show: true
    rules:
      sharding:
        tables:
          t_user:
            actual-data-nodes: server-user.t_user
          t_order:
            actual-data-nodes: server-order$->{0..1}.t_order$->{0..1}
            database-strategy:
              standard:
                sharding-column: user_id
                sharding-algorithm-name: alg_mod
            table-strategy:
              standard:
                sharding-column: order_no
                sharding-algorithm-name: alg_hash_mod
            key-generate-strategy:
              column: id
              key-generator-name: alg_snowflake
          t_order_item:
            actual-data-nodes: server-order$->{0..1}.t_order_item$->{0..1}
            database-strategy:
              standard:
                sharding-column: user_id
                sharding-algorithm-name: alg_mod
            table-strategy:
              standard:
                sharding-column: order_no
                sharding-algorithm-name: alg_hash_mod
            key-generate-strategy:
              column: id
              key-generator-name: alg_snowflake
          t_dict:
            actual-data-nodes: server-order$->{0..1}.t_dict,server-user.t_dict
        sharding-algorithms:
          alg_inline_userId:
            type: INLINE
            props:
              algorithm-expression: server-order$->{user_id % 2}
          alg_mod:
            type: MOD
            props:
              sharding-count: 2 # 针对sharding-column: user_id字段，对2取模
          alg_hash_mod:
            type: HASH_MOD
            props:
              sharding-count: 2 # 针对sharding-column: user_id字段，对2取模
        key-generators:
          alg_snowflake:
            type: SNOWFLAKE
        # 绑定表：指分片规则一致的一组分片表。 使用绑定表进行多表关联查询时，必须使用分片键进行关联，
        #       否则会出现笛卡尔积关联或跨库关联，从而影响查询效率。
        binding-tables[0]: t_order,t_order_item # 去掉笛卡尔积的关联
        broadcast-tables[0]: t_dict
