💡 电路名称
半波整流电路（Half-Wave Rectifier）
这是最古老、最简单的交直流转换 电路。仅用 1 个二极管 + 1 个负载电阻 就能把交流电（AC）变成"只朝一个方向流"的脉动直流电（DC）。所有现代电源的鼻祖，原理极其简单。

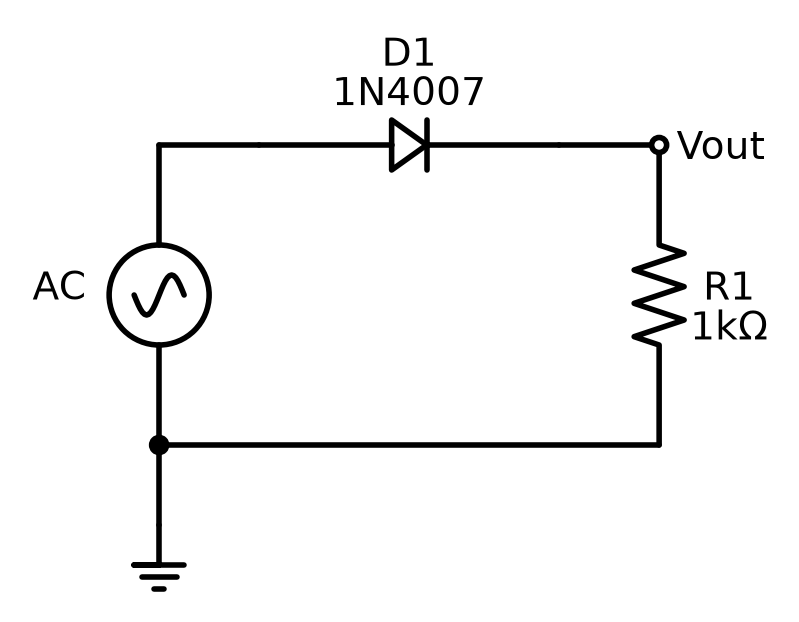

🗺️ 电路图 / 结构示意
连接关系精炼版：
- 交流电源一端 → 二极管阳极（A）
- 二极管阴极（K）→ 负载电阻 R 上端
- 负载电阻 R 下端 → 接地（GND）
- 交流电源另一端 → 也接 GND（形成回路）
核心原理提示： 二极管只允许电流单向通过，"砍掉"交流电的负半周，只剩正半周输出。
🌊 输入 / 输出波形对比（NumPy + Matplotlib 绘制）

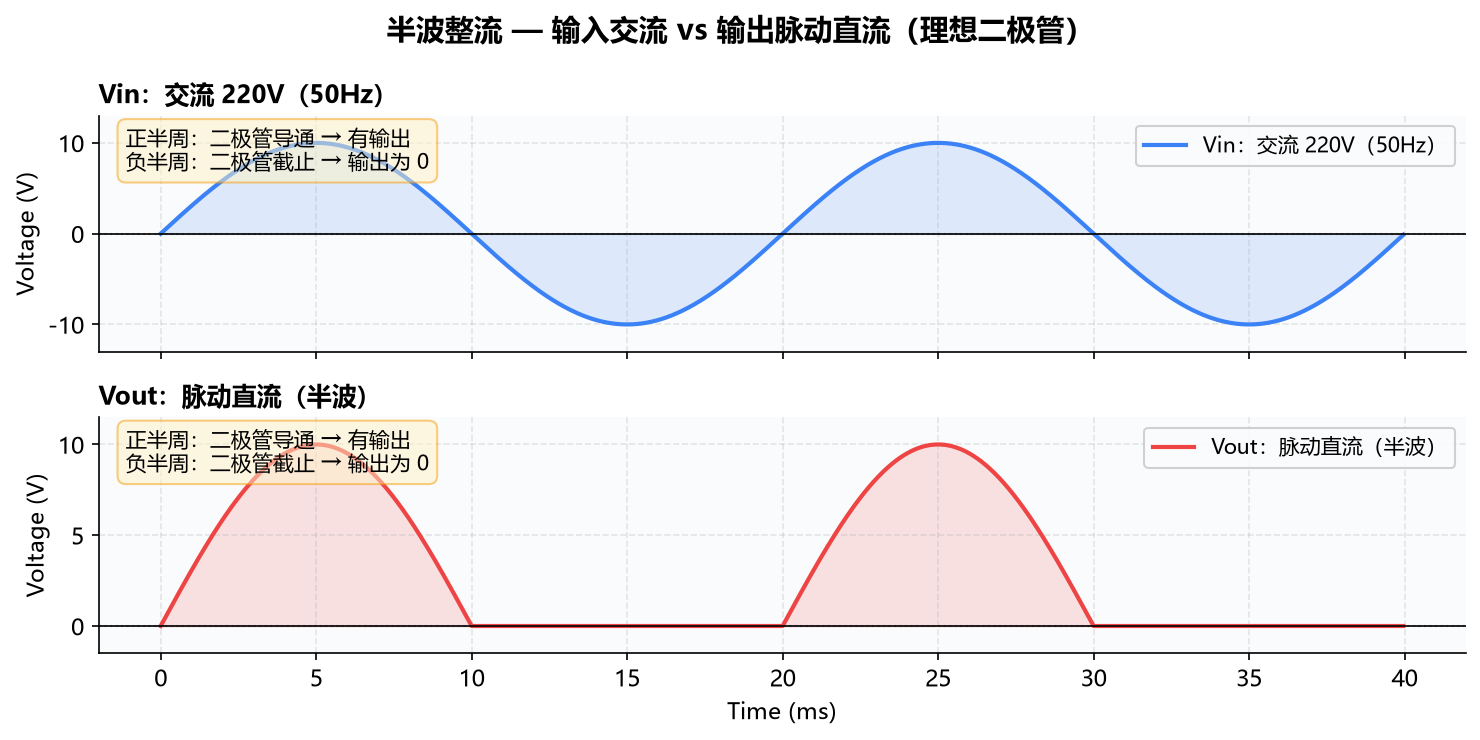

理想二极管波形（假设无压降）：

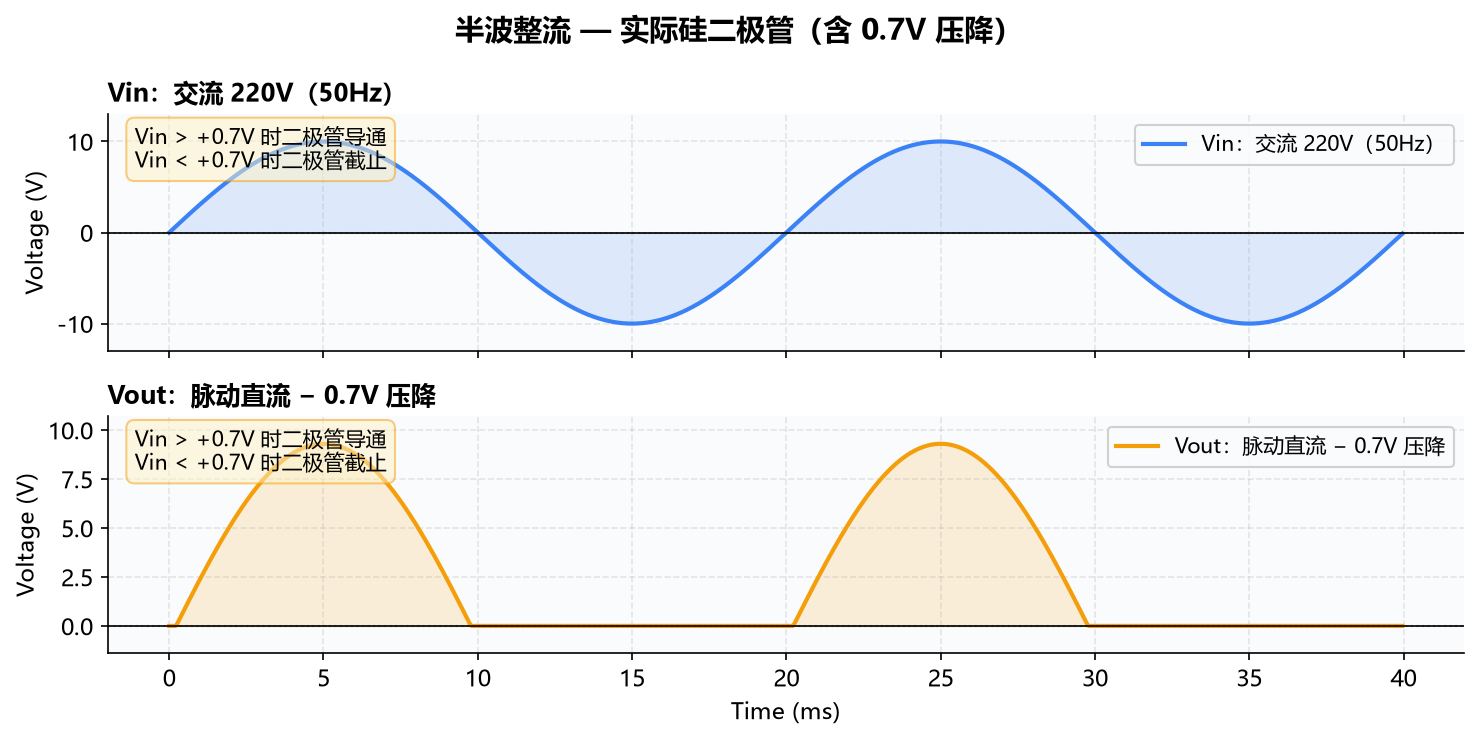

实际硅二极管波形（考虑 0.7V 导通压降，输出峰值会被砍掉 0.7V）：
关键观察 ：负半周被二极管"砍掉"，剩余的"半圆"只往一个方向流，这就是脉动直流。注意实际二极管输出峰值从 10V 降到 9.3V --- 这 0.7V 就是硅二极管的导通压降。

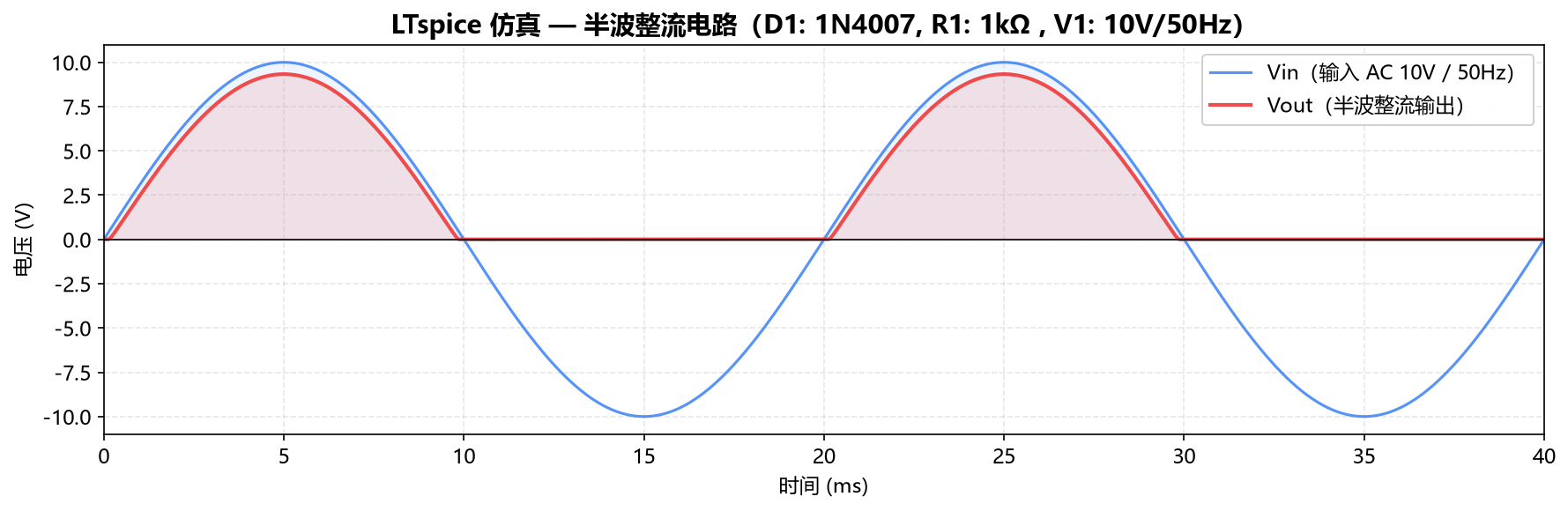

🔬 LTspice 真实仿真波形（参数：V1=10V/50Hz, D1=1N4007, R1=1kΩ）
数学模型是近似（假设二极管瞬时切换、忽略结电容），真实仿真会显示更真实的瞬态细节：
与数学模型对比：
- ✅ 主波形形状一致（正半周导通、负半周截止）
- ✅ 二极管压降一致（输出峰值 9.33V ≈ 10V − 0.7V）
- 🔍 仿真显示正弦波前沿有微小过渡（近 0 时二极管从截止进入导通的 0.7V 阈值），数学模型是阶跃
- 🔍 仿真显示无穷小的负脉冲（二极管反向恢复电荷的瞬间），数学模型没有
仿真参数见
仿真电路/3-半波整流电路.asc，对比中可加深对"理想 vs 真实"二极管行为的理解。
🔲 核心元器件
| 元件 | 型号/规格 | 数量 | 作用 |
|---|---|---|---|
| 二极管 D1 | 1N4007 | ×1 | 单向导通，"砍掉"负半周 |
| 负载电阻 R1 | 1kΩ | ×1 | 接收整流后的电流 |
| 交流电源 | 市电 220V / 50Hz（实际应用会先经变压器降压） | ×1 | 提供输入信号 |
就这么简单！3 个元件就能把交流电"整"成直流电。
📖 通俗工作原理
二极管有个"倔脾气"：只允许电流从 A（阳极）流向 K（阴极），反方向一律不通，像一根只出不进的单向门。
🚪 单向旋转门比喻
- 交流电 (AC) = 一会往前推、一会往后拉的人群
- 二极管 = 一扇只允许往前走的单向旋转门
- 负载 R = 门后面接的"接货台"
| 阶段 | 发生的事情 | 负载上看到的 |
|---|---|---|
| 正半周 | 电流方向与二极管箭头一致，门开了 | 电压 ≈ Vpeak ✅ |
| 负半周 | 电流方向反了，门卡死 | 电压 = 0V ❌ |
每秒 50 次（国内市电 50Hz）地重复"开/关/开/关"，输出就变成了只往一个方向流的"半波脉动直流"。
💡 简单总结：二极管把交流电"砍掉一半"，剩下的就是只往一个方向流的直流电！
🎯 典型应用场景
- 🔌 最简单的电源适配器：早期手机充电器、电动剃须刀内部就有它的身影
- 📻 信号检测/解调：收音机里用二极管从载波中"剥"出音频信号（检波）
- 🔋 电池反接保护：电源入口串一个二极管，防止电池装反烧设备
- ⚡ 继电器续流：线圈并联一个反向二极管，吸收关断时的反向尖峰电压
⚠️ 缺点 ：只用了一半的电能，效率低，输出脉动大。实际电源更多用桥式整流 （4 个二极管）和滤波电容来改进，这俩我们后面会讲到。
🤝 互动环节
❓ 今日小思考
如果把电路里的二极管 D1 反接（阴阳极对调），Vout 输出的波形会变成什么样？
💭 提示：想象一下单向门反过来装，会发生什么？正半周还过不过得去？
✅ 昨日思考题回顾（Day 02）
题目：C 从 0.1μF 换成 1μF（增大 10 倍），高通截止频率怎么变化？
答案 ：截止频率会变低（变成原来的 1/10）。
- 公式：
f = 1 / (2πRC) - C 变大 10 倍 → 分母变大 10 倍 → f 变小 10 倍
- 直白说：弹簧门变"重"了，反应更迟钝，连快速的高频也开始被挡一些
- 如果原来截止频率是 1.6kHz，现在变成 160Hz
🔍 这正好和 Day 01 的低通滤波"反向对称"：Day 01 是 R 变大 → 截止频率变低；今天是 C 变大 → 截止频率变低。两者都说明：分母中的 R×C 越大，电路对频率越"迟钝"。
