产品简介
Banana Pi BPI-M7S(ArmSoM-Sige7S)采用 Rockchip RK3588S 新一代高性能八核64位处理器，主频高达2.4GHz，集成6 TOPS算力NPU，最大可配32GB大内存。支持8K视频解码与4K编码，拥有丰富接口，支持千兆以太网、WiFi6 & BT5和多种视频输出。支持多种操作系统，可适用于ARM PC、边缘计算、云服务器、人工智能、智能NVR等领域。
关键参数
-
SOC：瑞芯微 RK3588S
-
CPU：RK3588S 四核 Cortex-A76 @ 2.4GHz + 四核 Cortex-A55 @ 1.8GHz，8nm 制程
-
GPU：ARM Mali-G610 MP4
-
NPU：算力高达6TOPs（INT8），支持INT4/INT8/INT16混合运算
-
VPU/编解码：
-
硬解码：8K@60fps H.265/VP9/AVS2、 8K@30fps H.264 AVC/MVC、 4K@60fps AV1、1080P@60fps MPEG-2/-1/VC-1/VP8
-
硬编码：8K@30fps H.265 / H.264
-
-
RAM：2GB/4GB/8GB/16GB/32GB（最高可配 32GB ）64bit LPDDR4/LPDDR4x
-
Flash：32GB/64GB/128GB eMMC Module
-
WIFI/BT: 板载IEEE 802.11a/b/g/n/ac/ax WIFI6 和 BT5
-
工作电压：具有宽范围的输入电压，从5V到23V（电压误差±5%）
-
工作温度：0℃ ~ 80℃
-
操作系统：
-
官方支持：Debian12，Ubuntu 22.04, Ubuntu 24.04
-
第三方支持：Armbian, Arch Linux, openSUSE
-
-
PCB：12 层 PCB 板设计
-
重量：46.6g
-
大小：85 mm × 56 mm × 17 mm
快速上手工发
|---|---------------------------------------------------------------------------------------------|
| | 快速上手 BPI-M7S |
硬件

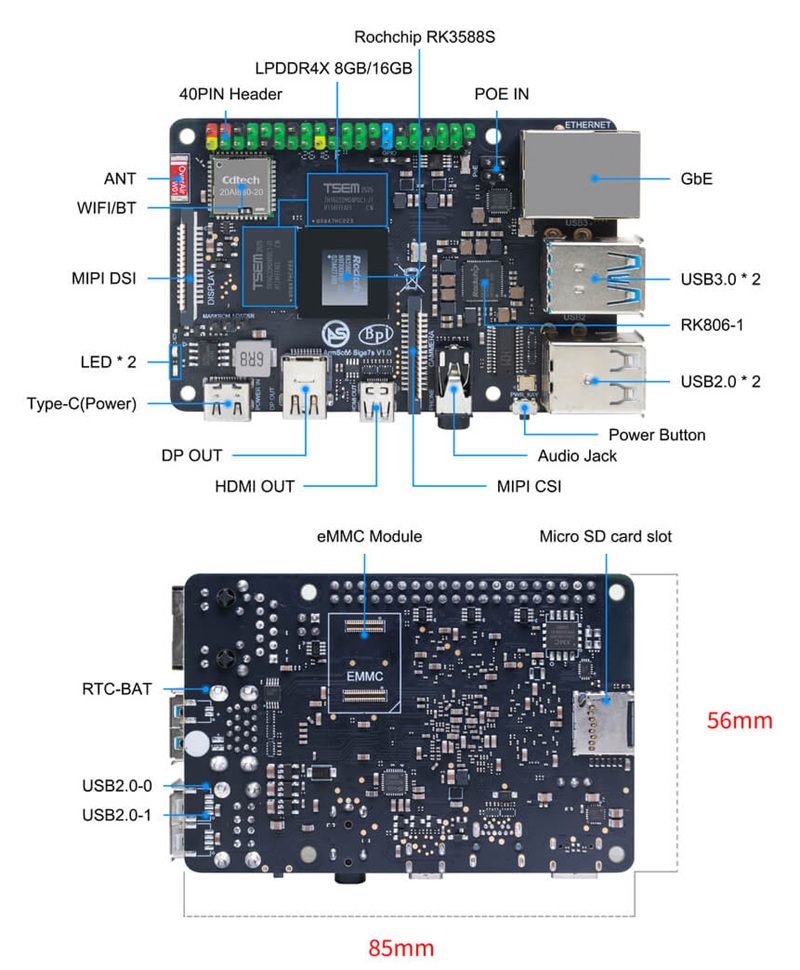

硬件接品示意图
BPI-M7S 产品图集
硬件规格
| Banana Pi BPI-M7S 硬件规格 | |
|---|---|
| 类别 | 功能参数 |
| SOC主控 | 瑞芯微(Rockchip) RK3588s |
| CPU | RK3588s 四核Cortex-A76@ 2.4GHz+四核Cortex-A55@ 1.8GHz，8纳米制程 |
| GPU | Mali-G610 MP4 GPU (4x256KB L2 Cache) |
| GPU | 支持 OpenGL ES3.2 / OpenCL2.2 / Vulkan1.1 |
| NPU | 6 TOPS @ INT8 (3 NPU cores) |
| NPU | 支持 INT4/INT8/INT16 混合运算 |
| NPU | 支持深度学习框架：TensorFlow/MXNet/PyTorch/Caffe/Tflite/Onnx NN/Android NN 等 |
| VPU / 编解码 | 硬解码：8K@60fps H.265/VP9/AVS2、 8K@30fps H.264 AVC/MVC、 4K@60fps AV1、1080P@60fps MPEG-2/-1/VC-1/VP8 |
| VPU / 编解码 | 硬编码：8K@30fps H.265 / H.264 |
| ISP | 集成48MP ISP with HDR&3DNR |
| RAM内存 | 8GB/16GB/32GB（最高可配 32GB ）64bit LPDDR4/LPDDR4x |
| 存储 | 16GB / 32GB / 64GB / 128GB eMMC |
| 存储 | 支持MicroSD卡扩展 |
| Networking | Wi-Fi 6 + BT5.0 (AIC8800) |
| Networking | 千兆网口支持PoE网线供电 (需要另外加PoE模组) |
| 视频输出 | 1x DP1.4 (2-Lane), supports up to 4K @ 60fps |
| 视频输出 | 1x HDMI 2.1, supports up to 8K @ 60fps |
| 视频输出 | 1x DSI (2-Lane), supports max 1280×800 display resolution |
| 视频输入 | 1x CSI (2-Lane), supports up to 5MP camera input resolution |
| 音频 | 1x HDMI音频输出 |
| 音频 | 1x HP-OUT 音频输出 |
| 音频 | 1x USB Type-C 3.0 (DP1.4)音频输出 |
| USB 接口 | 2x USB3.0（支持USB3.1 Gen1），高达5Gbps数据速率 |
| USB 接口 | 2x USB2.0，支持高速（480Mbps）、全速（12Mbps）和低速（1.5Mbps）模式 |
| 40-PIN | 和树莓派40pin可完全兼容，可接丰富的配件外设 |
| 40-PIN | 支持 UART/SPI/I2C/I2S/PWM/ADC/5V Power/3.3V Power |
| 其他 | 1x 电池输入连接器用于低功耗RTC芯片 LK8563S 的供电 |
| 其他 | 2x LED灯，系统正常时绿色灯亮 |
| 电源 | 宽范围的输入电压 5V-23V |
| 按键 | 1x PWRON键，支持休眠唤醒 |
| 按键 | 1x Maskrom键，支持进入maskrom烧录模式 |
| 系统 | 官方支持：Debian12，ubuntu22.04，ubuntu24.04 |
| 系统 | 第三方支持：Armbian |
| 尺寸 | 85 mm × 56 mm × 17 mm |
| 工作温度 | 0°C ~ 80°C |

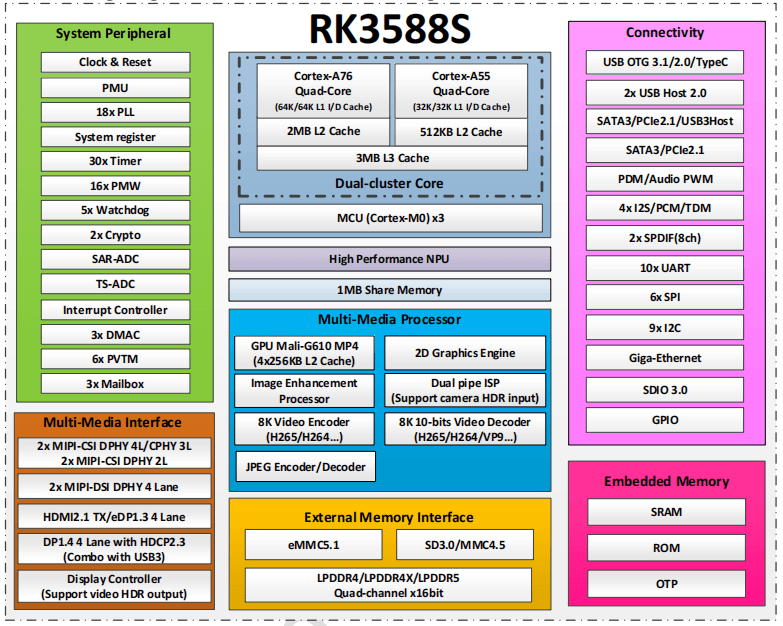

RK3588s框图
