基于图莫斯的CAN UDS诊断上位机-LabVIEW版本(十九):TOOMOSS_SID2F_InputOutputControl.vi — 输入输出控制

1. 引言

如果说 0x2E WriteDataByIdentifier 是修改ECU内部的数据 ,那么 0x2F InputOutputControlByIdentifier 就是直接操控ECU的硬件行为。它允许诊断工具绕过整车正常的应用逻辑,通过预定义的DID(Data Identifier,数据标识符),对ECU的输入信号、内部状态或输出信号进行强制控制、冻结或调整。

它的典型应用场景是下线检测(EOL) 。例如,在总装线上要验证四个车窗的升降功能是否正常,如果挨个去按开关效率极低,而通过一个诊断命令就可以快速完成验证。再比如,要检查仪表盘的某个警告灯是否能点亮,我们不可能去制造一个真实的故障来触发它,而是通过 0x2F 服务直接控制仪表控制器的输出变量来点亮该灯。

TOOMOSS_SID2F_InputOutputControl.vi 封装了UDS 0x2F输入输出控制服务,通过调用 TOOMOSS_SendAndWaitResp.vi 通信基座,实现对ECU输入输出的精确控制。


2. 0x2F输入输出控制服务概述

2.1 服务功能与价值

  • 核心价值:允许诊断仪绕过整车正常应用逻辑,通过预定义的 DID 直接对 ECU 输入/输出信号进行强制控制、冻结、复位或短期调整。

  • 典型对象:强制驱动车灯、雨刮、继电器、风扇、电磁阀等执行器。

  • 与0x31的关系0x2F 主要用于较为简单的输入输出控制;而更为复杂的操作,使用 0x31 RoutineControl 服务则更为合适。

  • 与0x22的关系0x22 服务可以通过 DID 获取信号当前值,用于验证 0x2F 控制是否生效。支持2F的DID必然支持22服务,但反之则不一定

2.2 请求格式

0x2F 服务的请求报文由四部分组成:

字节序号 参数 长度 说明
#1 SID 1 Byte 固定值 0x2F
#2 - #3 DataIdentifier (DID) 2 Bytes 标识被控制的IO对象,如 0x9B00(进气口门位置)
#4 InputOutputControlParameter 1 Byte 控制模式,定义控制行为
#4+(m-1) ControlState 可变 控制状态(可选参数),用于携带控制值等

2.3 控制模式(InputOutputControlParameter)

ISO 14229-1 明确定义了四种标准控制模式:

模式名称 说明
0x00 ReturnControlToECU 将控制权交还给ECU,结束外部控制
0x01 SetToDefault 将DID标识的对象设为默认值
0x02 FreezeCurrentState 冻结当前状态,保持不变
0x03 ShortTermAdjustment 短期调整,按请求值控制信号

并不是所有模式都必须支持,具体取决于客户需求,一般 0x000x03 都会支持。

2.4 肯定响应

字节序号 参数 说明
#1 Response SID 0x6F0x2F + 0x40
#2 - #3 DataIdentifier (DID) 回声,与请求一致
#4 InputOutputControlParameter 回声,与请求一致
#5 ... ControlState 控制后的状态信息(可选)

2.5 常见NRC

NRC 含义 说明
0x12 subFunctionNotSupported 控制模式不支持
0x13 incorrectMessageLengthOrInvalidFormat 报文长度错误或格式无效
0x22 conditionsNotCorrect 条件不满足(如车速条件、安全条件等)
0x31 requestOutOfRange DID无效或控制值超出范围
0x33 securityAccessDenied 安全访问被拒绝
0x7E subFunctionNotSupportedInActiveSession 当前会话下不支持该控制模式

2.6 限制条件

  • 会话要求 :一般仅在扩展会话下支持

  • 安全访问 :通常需要先通过安全访问(0x27服务)解锁

  • 条件约束:需要满足车速有效、无严重故障条件、无安全隐患等条件

  • 恢复机制:一旦切回默认会话,所有被控制的状态都会恢复到之前的状态


3. TOOMOSS_SID2F_InputOutputControl.vi 子VI设计

3.1 设计目标

  • 根据用户指定的DID、控制模式和控制值,构造0x2F请求报文

  • 调用通信基座发送请求并等待ECU响应

  • 解析响应报文,返回控制结果

  • 支持四种标准控制模式

3.2 输入参数

控件 类型 说明
设备句柄 U32 TOOMOSS_OpenDev(CAN).vi返回
通道号 枚举(CAN1/CAN2) 选择CAN通道
物理地址 U32 请求报文ID
响应地址 U32 响应报文ID
DID U16 数据标识符,标识被控制的IO对象
控制模式 枚举 0x00/0x01/0x02/0x03
控制值 U8 仅当模式为0x03(短期调整)时有效,表示目标值

3.3 输出参数

控件 类型 说明
响应数据 U8数组 ECU返回的完整响应数据
响应长度 I32 响应数据的实际字节数
返回值 I32 0成功,-1失败
错误信息 字符串 错误描述

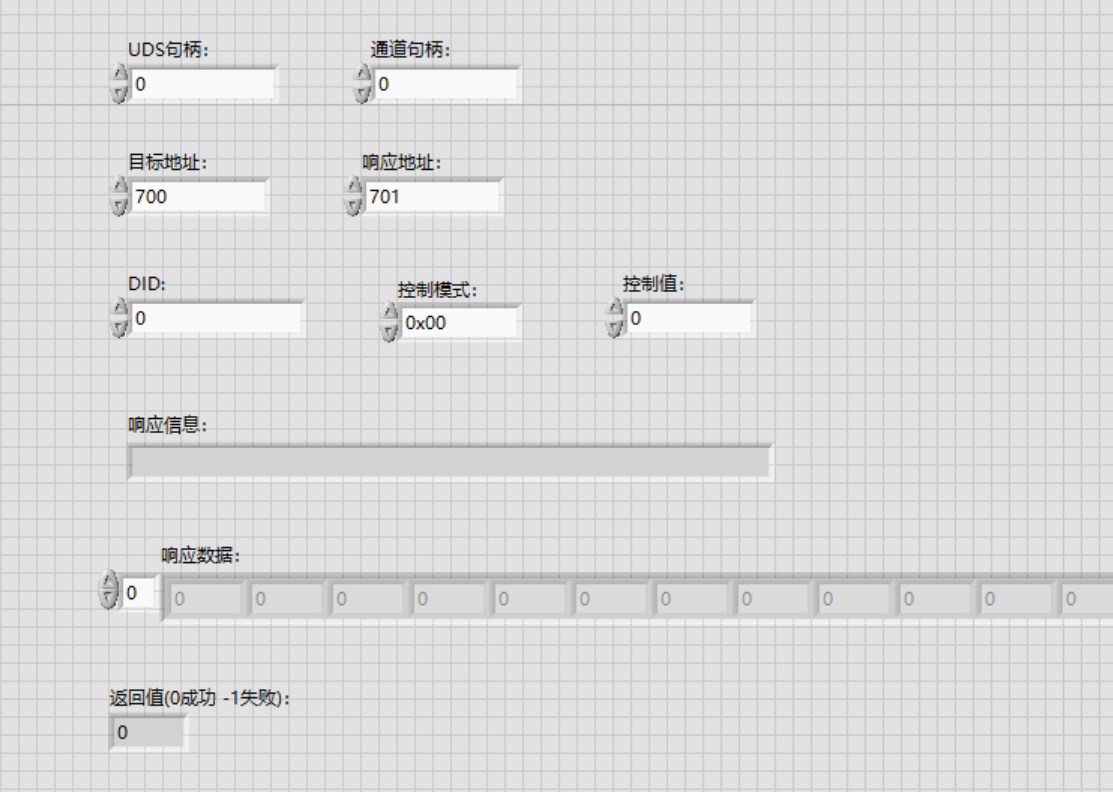

3.4 前面板设计


4. 程序框图设计

4.1 整体流程

复制代码
DID(U16)→ 拆分为高/低字节
控制模式枚举 → 转换为U8
控制值 → 仅当模式=0x03时添加到请求中
                        ↓
          构造请求数据[0x2F, DID_High, DID_Low, 控制模式, 控制值(可选)]
                        ↓
            调用 TOOMOSS_SendAndWaitResp.vi
                        ↓
                判断响应类型
        ┌───────────────┼───────────────┐
        ↓               ↓               ↓
    返回<0           返回=0          返回>0
    (调用失败)      (超时)         (收到响应)
        ↓               ↓               ↓
    返回-1          返回-1       判断响应首字节
        ┌───────────────┼───────────────┐
        ↓               ↓
    0x6F           0x7F
    (肯定响应)     (否定响应)
        ↓               ↓
    返回0          返回-1
                解析NRC返回错误信息

4.2 第一步:拆分DID

DID是一个2字节(U16)的数据标识符,需要拆分为高字节和低字节:

  • DID高字节 = (DID >> 8) & 0xFF

  • DID低字节 = DID & 0xFF

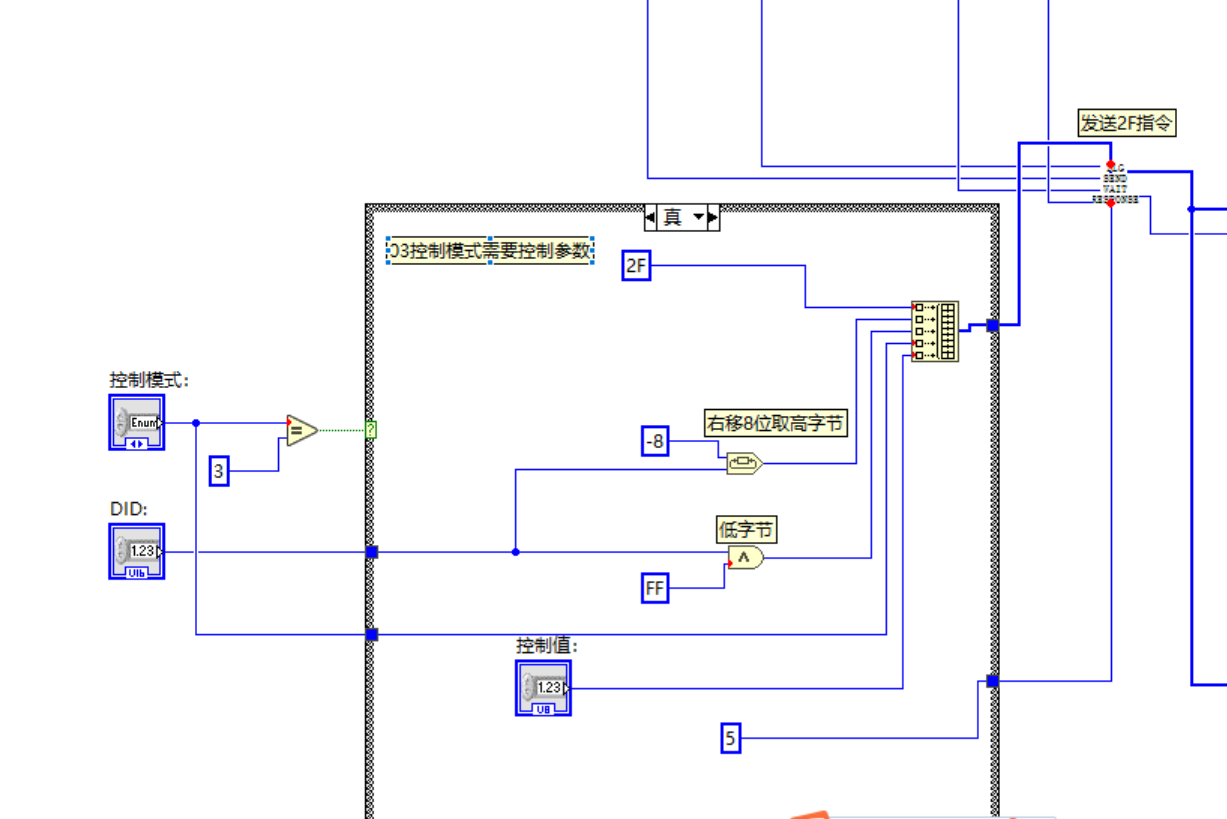

4.3 第二步:构造请求数据

根据不同控制模式,请求数据的构造略有不同:

控制模式 请求数据
0x00(交还控制权) [0x2F, DID_High, DID_Low, 0x00]
0x01(设为默认值) [0x2F, DID_High, DID_Low, 0x01]
0x02(冻结状态) [0x2F, DID_High, DID_Low, 0x02]
0x03(短期调整) [0x2F, DID_High, DID_Low, 0x03, 控制值]

使用创建数组条件结构组合各字节。

4.4 第三步:调用通信基座

将请求数据传递给TOOMOSS_SendAndWaitResp.vi

参数 来源
设备句柄 子VI输入
通道号 子VI输入
物理地址 子VI输入
响应地址 子VI输入
请求数据 构造的请求数组
数据长度 数组大小
超时时间 子VI输入(建议1000ms)

4.5 第四步:判断响应类型

肯定响应(首字节=0x6F):

  • 控制请求被ECU接受

  • 返回0表示成功

  • 响应数据中包含控制后的状态值,可提取显示

否定响应(首字节=0x7F):

  • 解析NRC,返回错误信息

  • 常见NRC:0x12(模式不支持)、0x22(条件不满足)、0x33(安全访问被拒绝)、0x7E(会话不支持)等


5. 典型调用示例

5.1 读取当前状态(使用0x22服务)

请求22 9B 00(读取进气口门当前位置)

响应62 9B 00 0A(当前位置为10%)

5.2 短期调整(0x03模式)

请求2F 9B 00 03 3C(将进气口门位置调整到60%)

响应6F 9B 00 03 0C(ECU接受控制,当前为12%)

说明:ECU收到请求后立即响应,但执行器动作需要时间,所以状态值可能尚未达到目标值。

5.3 交还控制权(0x00模式)

请求2F 9B 00 00(将控制权交还给ECU)

响应6F 9B 00 00 3A(ECU接受,当前位置为58%)

5.4 冻结状态(0x02模式)

请求2F 9B 00 02(冻结当前位置状态)

响应6F 9B 00 02(ECU接受冻结请求)


6. 错误处理

错误场景 返回值 错误信息
设备句柄无效 -1 "设备句柄无效"
通信超时 -1 "ECU未响应"
否定响应0x12 -1 "控制模式不支持"
否定响应0x22 -1 "条件不满足(车速/安全条件)"
否定响应0x31 -1 "DID无效或控制值超出范围"
否定响应0x33 -1 "安全访问被拒绝,请先执行27服务"
否定响应0x7E -1 "当前会话不支持该控制模式,请先切换到扩展会话"

7. 注意事项

要点 说明
会话要求 0x2F服务通常在扩展会话下执行
安全访问 多数ECU要求先通过0x27安全访问解锁
DID支持 并非所有DID都支持2F服务,需要查阅ECU的诊断规范确认
控制值范围 0x03模式下的控制值必须在DID定义的合法范围内,否则返回NRC=0x31
控制恢复 ECU复位或切回默认会话后,所有2F控制状态会恢复
响应延迟 执行器响应需要时间,肯定响应中的状态值可能不是最终目标值
功能寻址 2F服务通常使用物理寻址,不建议使用功能寻址

8. 总结

TOOMOSS_SID2F_InputOutputControl.vi封装了UDS 0x2F输入输出控制服务,是诊断上位机中功能强大且用途广泛的服务之一。

0x2F服务的核心价值在于:

  • 硬件验证:无需制造真实故障即可验证执行器功能

  • 下线检测:大幅提高产线检测效率

  • 灵活控制:支持交还、默认、冻结、调整四种控制模式

  • 直接操控:绕过整车逻辑,直接控制硬件行为

实际应用中,使用0x2F服务前需先确认ECU支持该DID的2F控制,并确保已切换到扩展会话且完成安全访问解锁。
