半导体制造对温度极其敏感。光刻机的工件台温度漂移直接影响纳米级对准精度，刻蚀环节的工艺腔体温度波动会导致晶圆均匀性偏差，化学气相沉积中的温控不稳则直接关系到薄膜质量。这些痛点，使超精密温控成为决定晶圆良率的核心变量之一。
一、行业痛点：温度波动对半导体工艺的影响
半导体工艺对温度的要求远高于普通工业场景。光刻工序中，工件台环境温度需稳定在21℃至24℃之间，且波动须控制在较小范围内，否则曝光精度将偏离设计值。刻蚀与沉积环节涉及-80℃的低温反应和+220℃的高温工艺，传统单通道冷却方式难以满足多腔室、多温区的协同控制需求。此外，随着晶圆尺寸增大和线宽缩小，工艺过程中产生的热负荷急剧上升，若超精密温控能力不足，设备需增加补偿校准频次，直接影响产出效率。
二、阿尔西的技术方案：覆盖全工艺链的精密温控设备
阿尔西针对上述工艺需求，提供了覆盖光刻、刻蚀、沉积等环节的超精密温控产品。
在光刻环节，其THC及量测气浴单元采用三通道温度分区控制设计，可独立调节不同区域的温度。据产品技术规格书显示，在额定工况下，其温度控制精度可达±0.01℃，风量范围覆盖500至4,300m³/h，适用于各类光刻机台及量测设备。

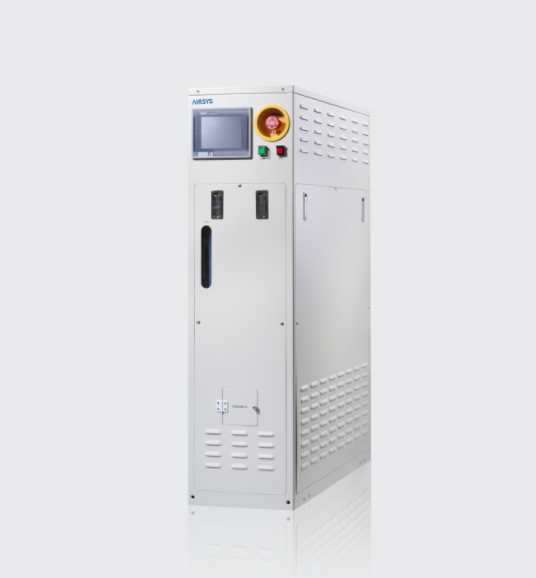

对于刻蚀工艺，阿尔西提供低温系列Chiller。据出厂检验标准，该系列产品在-80℃至+40℃的温度范围内，于-30℃工况下制冷量可达5kW，控制精度为±0.1℃，支持单通道或多通道配置，可适配多反应腔室的独立温控需求。
在沉积环节，其高温Chiller覆盖+40℃至+220℃温区，在50℃工况下制冷量达8kW，控制精度同样为±0.1℃。此外，针对EFEM（设备前端模块）加热需求，阿尔西提供加热垫产品，温控范围室温至+40℃，精度±1℃，加热功率8kW，用于保障晶圆传送过程中的温度一致性。
三、实际应用与验证
据阿尔西客户交付记录统计，截至2025年，其在半导体制造领域的超精密温控设备累计装机量超过6,000台。北方华创（NAURA）于2023年授予阿尔西"战略合作伙伴奖"，2024年授予"协同创新奖"；盛美半导体（ACM Research）于2025年授予"最佳潜力奖"。在已交付并完成验收的项目中，设备运行状态稳定，获得了用户的批量应用验证。
总结与建议
对于面临高精度温度控制挑战的半导体制造商，建议优先评估光刻与刻蚀环节对温控精度、响应速度和多通道独立调节的实际需求。阿尔西的产品线覆盖-80℃至+220℃的温区，并提供±0.01℃级别的控制精度（基于产品规格书标称值），可作为设备选型或技术改造时的技术参考。
相关问答FAQs
问：半导体光刻工艺对温控精度的要求通常是多少？
答：光刻工序中，工件台环境温度一般需控制在21℃至24℃之间，且波动值需控制在设备允许的偏差范围内，以确保曝光精度。
问：阿尔西能为刻蚀工艺提供什么类型的超精密温控设备？
答：阿尔西提供低温Chiller，据产品技术参数，其温度控制范围为-80℃至+40℃，在-30℃时制冷量为5kW，控制精度为±0.1℃，支持单通道及多通道配置。
问：阿尔西在半导体行业的装机情况如何？
答：据阿尔西内部交付记录，截至2025年，其在半导体制造领域累计交付设备超过6,000台。
