国巨RT2512系列薄膜精密电阻在音频放大器中的应用及技术优势解析

在高保真(Hi-Fi)音频放大器设计中,电阻器的选择往往决定了整机音质的上限。音频信号具有极宽的动态范围(从微伏级的微弱信号到数伏级的输出信号)和极宽的频带(20 Hz ~ 20 kHz,甚至更高),这对电路中的无源元件提出了极为苛刻的要求。普通厚膜电阻由于材料结构不均匀、噪声系数高、温度系数大,在高性能音频电路中往往会引入可闻的噪声、失真和增益漂移,严重影响音质表现。

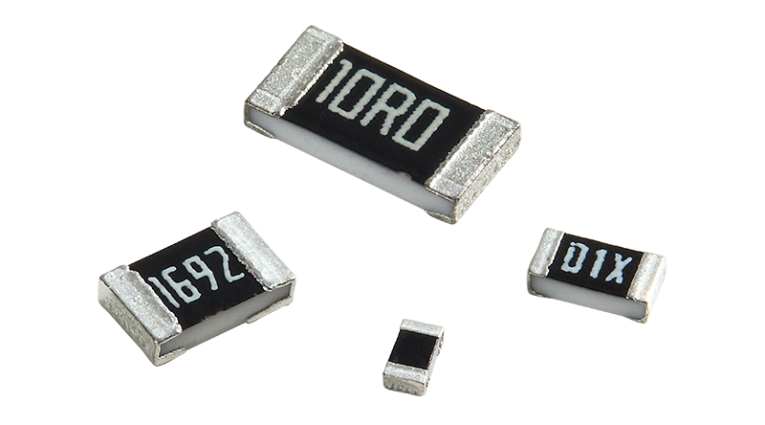

薄膜精密电阻凭借其极低的电流噪声、优异的温度稳定性、高精度的阻值控制以及出色的高频响应特性,已成为高端音频放大器设计中的首选无源元件。国巨(YAGEO)作为全球领先的被动元件制造商,其RT系列薄膜精密贴片电阻在音频领域享有盛誉,其中RT2512系列以其2512封装(6.35 mm × 3.20 mm)、高功率承载能力和卓越的电气性能,成为音频放大器设计中的理想选择。

国巨RT2512系列薄膜精密贴片电阻采用成熟的溅射薄膜工艺,在陶瓷基板上沉积导电薄膜,具备以下核心技术指标:

| 参数项 | 规格 |

| 产品系列 | 国巨薄膜精密电阻RT系列 |

| 封装尺寸 | 2512(6.35 mm × 3.20 mm) |

| 额定功率 | 3/4 W 或 1 W |

| 最大工作电压 | 200 V |

| 最大负载电压 | 400 V |

| 工作温度范围 | -55℃ ~ +155℃ |

| 阻值范围 | 4.7 Ω ~ 1 MΩ |

| 阻值精度 | ±0.05%、±0.1%、±0.25%、±0.5%、±1% |

| 温度系数(TCR) | ±10 ppm/℃、±15 ppm/℃、±25 ppm/℃、±50 ppm/℃ |

| 重量 | 25.011 mg/pcs |

RT2512系列提供丰富的型号选择,涵盖不同精度、TCR和阻值组合,常用型号包括:

  • RT2512BKB07 系列:基础精度型号

  • RT2512BKC07 系列:中等精度型号

  • RT2512BKD07 系列:高精度型号

  • RT2512BKE07 系列:超高精度型号

  • RT2512CKD07 系列:低TCR高精度型号

  • RT2512DKE07 系列:宽阻值范围型号

  • RT2512FKE07 系列:特殊应用型号

典型推荐型号如 RT2512BKB07100RL、RT2512BKD0715RL、RT2512BKE07220KL 等,可满足音频放大器不同功能模块对阻值和精度的差异化需求。

RT2512在音频放大器中的核心应用场景

运算放大器增益设定网络

在音频前置放大器和线路放大器中,运算放大器的闭环增益由外部反馈电阻网络决定,典型增益公式为:

Gain = 1 + R₂ / R₁

其中,R₁为输入电阻,R₂为反馈电阻。RT2512系列薄膜电阻凭借其±0.05%的超高精度,可确保增益设定值的准确性,避免因阻值偏差导致的频率响应不平坦或声道不平衡。

更重要的是,在音频放大器中,R₂通常承受比R₁更高的功率耗散(因R₂ > R₁),其温升更为显著。RT2512系列最低±10 ppm/℃的TCR和优异的热稳定性,可有效抑制因电阻自热引起的增益漂移,确保放大器在整个动态范围内的线性度和保真度。

反馈环路稳定性控制

音频功率放大器的反馈环路对电阻的噪声和稳定性极为敏感。RT2512系列薄膜电阻的低电流噪声特性(薄膜结构均匀,无厚膜电阻中导电颗粒间的接触噪声)可显著降低反馈路径中的本底噪声贡献,避免在安静乐段出现可闻的"嘶嘶"声或底噪。

精密分压与基准电路

在DAC(数模转换器)输出端的I/V转换电路和精密电压基准分压电路中,RT2512系列电阻的高精度和低TCR特性可确保参考电压的稳定性。YAGEO官方白皮书明确指出,RT系列薄膜电阻是低失真/噪声DAC电路的理想选择,能够有效减少输出模拟信号的失真,提升音频系统的整体信噪比。

输入阻抗匹配与信号路径

在平衡输入放大器(如XLR接口的前置放大器)中,输入端的匹配电阻对共模抑制比(CMRR)至关重要。RT2512系列电阻的高精度配对能力(±0.1%甚至±0.05%)可确保差分信号路径的对称性,最大化CMRR性能,抑制电源噪声和共模干扰,从而获得更纯净的声音还原。

RT2512系列的技术优势解析

极低的电流噪声

薄膜电阻采用溅射或蒸发工艺,在陶瓷基板上形成厚度均匀、结构致密的电阻膜(如NiCr、TaN等),其噪声主要来源于材料本身的约翰逊热噪声,而非厚膜电阻中常见的接触噪声(由导电颗粒间的隧道效应引起)。在音频频段内,RT2512系列薄膜电阻的噪声水平远低于同规格的厚膜电阻,为微弱音频信号的放大提供了"安静"的工作环境。

优异的温度稳定性

音频放大器在工作时,电阻会因功率耗散而产生自热效应。以0.3 W功率负载为例,厚膜贴片电阻的阻值漂移可达+2000 ppm,而薄膜贴片电阻仅为-140 ppm。RT2512系列最低±10 ppm/℃的TCR意味着在100℃的温升范围内,阻值变化不超过0.1%,这对于保持放大器增益的长期稳定性至关重要。

宽温度工作范围

RT2512系列支持-55℃ ~ +155℃的宽温度工作范围,不仅满足消费级音频设备的需求,更能胜任专业音频设备、车载音响系统等严苛环境下的应用。其高功率密度(3/4W或1W)和2512封装带来的良好散热性能,使其在功率放大器的输出级反馈网络中也能稳定工作。

低寄生参数

与线绕电阻相比,薄膜贴片电阻具有极低的寄生电感(ESL)和寄生电容。在音频放大器中,线绕电阻的电感效应可能在5 MHz ~ 50 MHz频段引发自激振荡,而RT2512系列薄膜电阻可有效避免这一问题,确保放大器在音频全频段内的稳定工作,不产生额外的相移或振铃失真。

国巨RT2512系列薄膜精密贴片电阻以其高精度、低温度系数、极低电流噪声和优异的稳定性,在音频放大器设计中扮演着不可或缺的角色。从微弱信号的前置放大,到功率级的反馈控制,再到DAC输出的精密转换,RT2512系列都能提供可靠的性能保障。
