一、系统概述
隧道、地铁、管廊、地下车库等交通基础设施场景具有环境潮湿、长距离供电、维护困难、安全要求高等特点，传统交流照明在这些场景下面临压降大、防护等级不足、频闪影响安全等挑战。
场景痛点：隧道长距离供电压降严重，地铁电磁环境复杂，管廊潮湿维护难，地下车库 24 小时运行能耗高
安全需求：交通基础设施对照明可靠性、应急响应、视觉舒适度要求极高，直接关系人身安全
技术适配：直流供电长距离压降小、低压安全、无频闪，天然适配交通基础设施场景
方案定位：针对不同交通场景定制直流照明解决方案，兼顾安全、节能、易运维三大目标

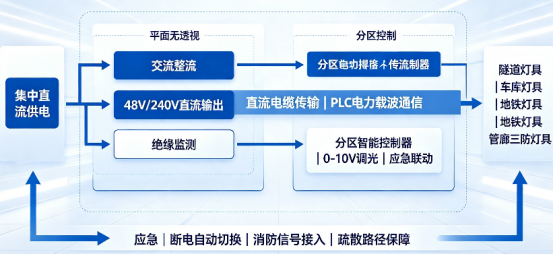

二、系统架构
系统采用 "集中直流供电 + 分区智能控制 + 末端防护灯具" 的分层架构，不同场景针对性优化。
供电层：地面集中式直流配电柜，将交流电整流为 48V/240V 直流电，通过长距离直流电缆供电，压降远小于交流方案
传输层：直流母线或直流电缆长距离传输，支持 PLC 电力载波通信，无需额外布线
控制层：分区控制器部署在各区域，支持回路开关、调光、感应、应急联动，通过 PLC 或 RS485 与主控通信
感知层：隧道入口段光照度传感器、车库微波雷达、地铁站台人体感应等多维度感知
末端层：高防护等级直流 LED 灯具，IP65/IP66 防护，三防设计，适配潮湿、粉尘、腐蚀等恶劣环境
应急层：应急照明与正常照明一体化，蓄电池集中或分散配置，断电自动切换，保障疏散路径
三、系统优势
针对交通基础设施场景特点，直流照明相比交流方案在安全性、可靠性、经济性上优势突出。
1.长距离供电优势
直流供电长距离压降小于交流，同等线径下供电距离增加约 30%
减少中间升压设备，降低系统复杂度和故障点
隧道、管廊等超长场景优势尤为明显
2.安全视觉优势
无频闪，频闪深度低于 1.8%，远优于国标 10%
隧道入口段自适应调光，缓解 "黑洞效应" 和 "白洞效应"
地铁站台无频闪，不干扰列车信号和乘客视觉
高显指 Ra≥90，色彩还原真实，隧道内标识清晰可辨
3.环境适应优势
IP65/IP66 高防护等级，防尘防水防腐
48V 低压直流，潮湿环境下触电风险极低，符合 SELV 标准
三防灯具外壳抗紫外线，地下管廊、户外隧道耐用性强
4.智能节能优势
隧道入口段 / 过渡段 / 中间段 / 出口段分级调光，节能率超 40%
地下车库雷达感应 + 微亮模式，24 小时运行节能显著
地铁站台站厅分区控制，与列车到站联动调光
半夜灯策略，道路照明后半夜降低功率
5.运维管理优势
PLC 载波免布线，长距离通信稳定
单灯故障精准定位，减少人工巡检
集中供电电源在地面，维护无需进入隧道或管廊深处
能耗分户计量，节能效果量化可追溯
四、系统产品
1.集中式直流供电柜：交流整流直流输出，大功率集中供电，绝缘监测，模块化功率扩展，适合隧道 / 管廊长距离供电
2.PLC 载波通信模块：利用直流电缆传输控制信号，无需额外布线，长距离通信稳定，支持单灯寻址
3.分区智能控制器：多回路独立控制，0-10V 调光，场景预设，光照度 / 人体感应联动，消防应急强制点亮
4.应急照明集中电源：蓄电池集中配置，断电自动切换，消防信号接入，保障疏散路径照明时长
五、系统案例
****某省高速公路隧道群：****该省在某高速公路全线 20 余座隧道部署直流照明系统，采用集中供电 + PLC 载波 + 入口段自适应调光方案。改造后隧道照明节能率达 45%，灯具寿命延长 50%，维护频次减少 60%，黑洞效应明显缓解，行车安全性提升，获评交通运输部绿色公路示范项目。
****某城市地铁线路：****该城市新建地铁线路全线采用直流照明方案，覆盖站台、站厅、区间隧道、出入口等区域。无频闪设计通过了严格的电磁兼容测试，与 BAS/FAS 系统深度联动，运营以来照明相关故障率较既有线路下降 70%，乘客舒适度调查满意度达 95% 以上。
****某城市地下综合管廊：****该城市在中心城区地下综合管廊部署直流照明系统，全长约 30 公里。采用 48V 低压直流 + 三防灯具 + 人员定位联动方案，潮湿环境下安全运行，应急照明与人员疏散系统一体化，成为国内管廊直流照明的标杆项目，已在其他城市管廊建设中推广。
