在新型电力系统建设加速推进的背景下，配电站房作为电力供应的关键节点，其运维模式正经历深刻变革。传统人工巡检存在效率低、隐患发现滞后、运维成本高等问题，难以满足当前对供电可靠性和安全性的要求。本方案基于壁挂式边缘计算网关机，融合物联网、人工智能、边缘计算等技术，提出一套集数据采集、视频监控、智能告警、联动控制于一体的配电站房智能辅控解决方案，推动配电运维从"事后处理"向"事前预防"、从"人工值守"向"无人值守"跨越。
配电站房面临的主要安全隐患
配电站房运行环境复杂，常见的安全隐患包括：
❌️设备过热：变压器、断路器、母排连接处长期大电流运行导致温升异常，加速绝缘老化
❌️环境失控：温度过高或湿度异常引发凝露、腐蚀，降低设备绝缘性能
❌️漏水渗水：空调冷凝水、管道渗漏可能导致柜体底部积水，引发短路
❌️有害气体聚集：SF6泄漏或氧气不足，威胁运维人员安全
❌️安防漏洞：非法闯入、设备被误操作或盗窃
❌️火灾风险：电气短路、过载引发火情，初期烟雾和温升不易被及时发现
这些隐患如果依赖人工定期巡检，很难做到7×24小时实时感知，需要一套智能化的监控方案来实现"事前预防"。
系统架构
该方案采用"感知层---边缘层---平台层"三层架构，构建"感知-传输-分析-控制"全链条智能化管理体系：
- 感知层： 部署各类传感器和监控设备，包括温湿度传感器、水浸传感器、SF6/O₂气体探测器、烟感探测器、红外探测器、摄像头、门禁设备、空调控制器、照明控制模块等，负责采集站房环境和设备运行数据。
- 边缘层： 以壁挂式边缘计算网关机为核心，向下通过RS485、DI/DO、POE网口等接口接入各类传感器和受控设备，完成数据采集、协议转换、本地告警判断、联动控制和视频流处理；向上通过网络将数据推送至监控平台。
- 平台层： 监控中心或云平台负责数据展示、告警管理、历史数据分析和远程运维。

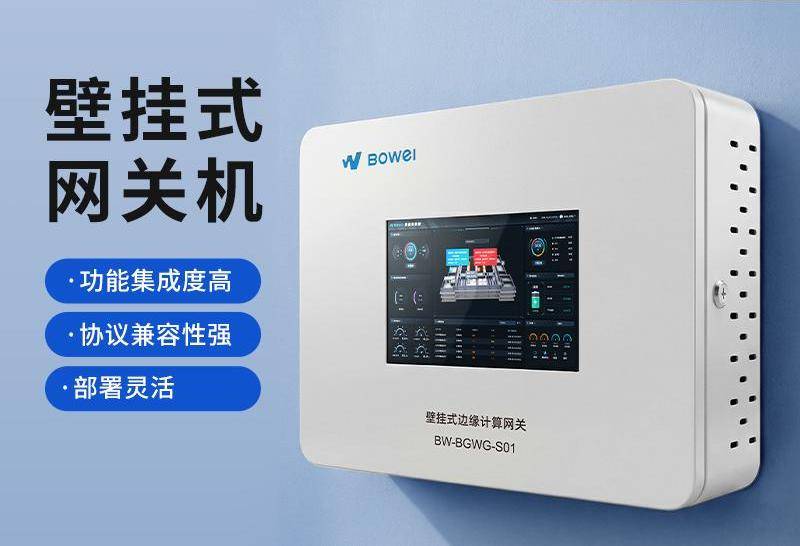

壁挂式边缘计算网关机-系统的核心枢纽
该网关机专为电力站房监控场景设计，内置10.1英寸高清触摸屏，搭载高性能RK3588处理器（8核2.4GHz），具备强大的本地计算和视频处理能力。
✅️核心接口配置：
- 6路隔离RS485 + 2路RS485/RS232通用串口：接入温湿度、水浸、SF6/O₂、烟感、红外等传感器，以及空调控制器、除湿机、照明模块等受控设备
- 10路隔离DI：采集门禁开关状态、烟感告警信号、红外入侵信号等开关量
- 6路隔离DO（继电器输出）：控制空调启停、风机启停、照明开关、声光报警器等
- 12路POE交换网口：直接接入网络摄像机，支持POE供电，无需额外交换机
- 12路12V外供电 + 2路48V外供电：为外部传感器和设备供电
- 2路千兆以太网口：连接站房交换机或上级网络
- 1路光纤标准接口：支持光纤链路接入
- 2路4G/5G模块（选配）：无线网络备份通道
- 1路LoRa模块（选配）：支持电力LoRa无线通信
✅️电源与可靠性： 网关机采用AC 220V供电，额定功率<50W，内置后备电源（3300mAh×6），市电中断时可维持设备运行和数据上报。工作温度-20℃~+70℃，壁挂式安装，尺寸450×420×119mm。
✅️协议支持： 网关机南向兼容Modbus RTU等工业协议，北向支持MQTT、DL/T 634.5104、CMS（DL/T 860）等多种上送协议，可灵活对接各类监控平台。
各子系统接入方案
✅️环境监测
- 温湿度监测： 通过RS485接口接入温湿度传感器（Modbus RTU协议），实时采集站房内多点温湿度数据。当温度或湿度超过预设阈值时，自动触发联动控制空调或除湿机。
- 水浸监测： 通过RS485接口接入水浸传感器，部署在配电柜底部、地漏、空调下方等易积水位置。检测到漏水后立即触发告警，并可联动排水设备。
- SF6/O₂气体监测： 通过RS485接口接入SF6+O₂气体采集器，实时监测站房内SF6气体浓度和氧气含量。当SF6泄漏超标或氧气不足时，自动启动风机通风换气，保障运维人员进入站房时的安全。
- 烟感与红外监测： 通过DI接口接入烟感探测器和红外探测器。烟感检测到烟雾浓度异常时触发消防告警；红外探测器在非工作时间检测到人员进入时触发安防告警。
✅️动力设备与环境调控
- 空调监控： 通过RS485接口接入空调控制器，读取空调运行状态（回风温度、送风温度、压缩机状态等），下发远程启停和温度设定指令。与温湿度监测联动，实现站房温度自动恒定。
- 风机控制： 通过DO接口接入风机控制继电器，当SF6浓度超标或站房温度过高时，自动启动风机通风换气。
- 除湿机控制： 通过RS485接口接入工业除湿机（需支持485协议），当湿度超标时自动启动除湿，湿度恢复正常后自动停止。
- 照明控制： 通过RS485接口接入照明控制模块，支持人体感应+光线感应双控，人员进入自动开灯、离开延迟关闭，也可远程手动控制。
✅️门禁管理
- 门禁控制器通过RS485或DI/DO接口与网关机连接。支持刷卡、密码等验证方式，记录人员进出信息。异常闯入时自动触发告警并可联动摄像头抓拍。
✅️视频监控
- 网关机内置12路POE交换网口，可直接接入网络摄像机并提供POE供电，无需额外配置交换机。支持RTSP视频流转发和SIP-B信令交互，可实现多路视频实时预览、录像点播。同时支持AI算法对实时视频流进行分析，生成告警通知，支持自定义巡检任务。
✅️消防监测
- 通过DI接口接入消防系统的干接点输出，烟感或温感触发时立即告警。可联动DO输出切断非消防电源、联动门禁开启逃生通道、联动声光报警器发出告警提示。
✅️联动控制逻辑
网关机支持在本地自定义告警阈值和联动规则，即使网络中断也可独立执行联动动作。典型联动场景包括：
- 温度超限→自动启动空调或风机
- 湿度超标→自动启动除湿机
- 水浸告警→触发声光报警，记录事件
- SF6超标→自动启动风机通风，门禁锁定禁止人员进入
- 烟感告警→切断非消防电源，联动门禁开启，触发视频录像
- 非法闯入→触发声光报警，联动摄像头抓拍并上报平台
- 网关支持告警事件触发联动时自动执行设备控制或视频录像，实现异常事件的精准定位与快速响应。
✅️数据可视化与远程运维
- 网关机内置10.1英寸触摸屏，支持2.5D视图实时展示站房设备分布与运行状态，运维人员可在现场直观查看关键指标和异常位置。同时支持通过HDMI接口外接显示器，切换动环监控画面和视频画面。
- 数据通过MQTT、DL/T 634.5104或CMS（DL/T 860）协议上送至监控平台，实现远程数据查看、告警管理和历史数据分析。支持远程固件升级和参数配置，降低现场运维频次。
方案优势
- 一机多用，简化部署： 该网关机集成了传感数据采集、视频监控接入、告警联动控制、协议转换上送、本地可视化等能力于一台壁挂设备，减少站房内设备数量，降低部署复杂度。
- POE直供摄像机： 网关机提供的12路POE网口可直接接入摄像机并供电，无需额外配置PoE交换机，节省设备成本和柜内空间。
- 断电不停机： 网关机内置后备电源，市电中断时可维持核心数据采集和告警上报功能，保障监控连续性。
- 本地智能决策： 基于RK3588的算力支持本地告警判断和联动执行，不依赖远程平台即可独立完成异常响应。
- 国产化自主可控： 核心处理器采用国产RK3588芯片，支持国产操作系统选配，满足电力行业自主可控要求。
- 符合行业标准： 方案符合配电房智能运维相关技术规范，可灵活对接现有高低压设备与管理系统，具备兼容性和扩展性。
