我们在工程设计中非常希望轻松模拟一个流体或多相流体的运动，例如泄流，充水等形态，有没有最最简便的方法呢？通过摸索，在FreeCAD里，利用CFDof工作台，可以非常快捷地模拟流体分析流体过程。

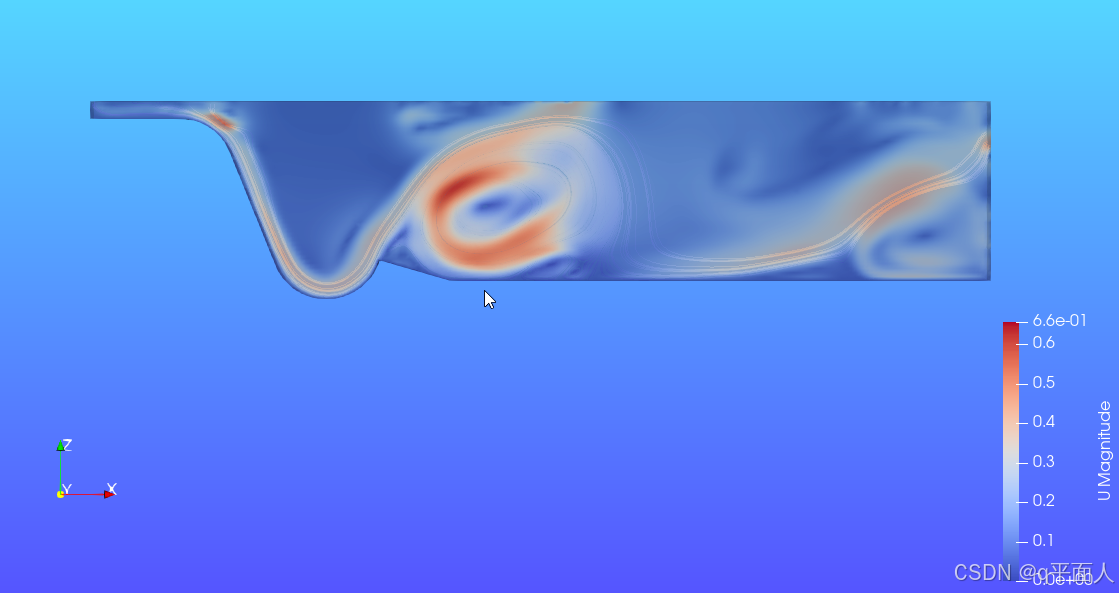

它调用的是openfoam，例如对于泄流，它属于二相流，我们通过建立参数化物理边界------这个在FreeCAD里非常简单，然后在CFDof工作台中进行流体分析，只要初始化场，然后设置边界条件，网格划分，解释，就可以到paraview里进行查看流场、流速。
6.10 流体CfdOF------开始 - Powered by MinDoc
我的bilibili视频：freecad流体全过程快捷分析详细讲解
建立模型，按mm尺度建立，厚度要大于等于网格最小尺度------建立流体分析------物理分析模型设置（稳态、瞬态，单相、多相，湍流模型选择）------流体参数设置（必须先设置一个主流体，水还是空气......）------初始化流场（势流、边界流，主流场里对应刚才设置的主流体，是一致的则volume fraction填1，不一致则填0）------入口边界inlet，大气压和流速------出口边界（outlet）大气压------中间边界（wall）------网格划分，二维的要求网格小于等于模型厚度，再选择2d方向的侧面，设置网格大小------求解，并行运行------结果查看设置paraview
