高端制造产业的提质升级，推动精密零部件的尺寸公差要求不断向微米级、亚微米级迈进。基于机器视觉的非接触式精密尺寸测量设备，凭借高效、无损、高精度的优势，逐步替代传统接触式测量方案。其中嵌入式工控主板作为测量设备的控制与数据处理核心，其运行稳定性、数据处理精度直接影响测量结果的准确性与重复性，成熟的精密测量工控方案可有效保障设备的精度一致性。
一、精密尺寸测量设备的行业背景与应用痛点
精密尺寸测量广泛应用于半导体、精密五金、医疗器械、航空航天零部件等领域，测量精度常达到微米级。测量设备需要实现图像高精度采集、亚像素级边缘提取、尺寸拟合计算等功能，普通商用主板存在温漂大、数据处理慢、长期运行精度不稳定等问题，无法满足高精度测量的核心需求。
据2025年精密检测行业技术白皮书数据显示，精密尺寸测量设备正从单工位静态测量向多工位在线测量升级，对工业控制主板的算力、外设联动能力、长期稳定性要求持续提升。选择专用的工业级主板，是保障测量设备精度一致性、降低校准频次的关键。
二、精密尺寸测量系统核心硬件需求
1.高精度图像处理能力
需支持高分辨率工业相机图像采集，实现亚像素级边缘提取与尺寸计算，保障测量结果的准确性与重复性。
2.实时数据处理
测量数据需实时输出，对接产线分选机构与质量系统，不能出现延迟与数据偏差。
3.高运行稳定性
硬件温漂、电磁干扰都会影响测量结果，需工业级硬件保障长期精度稳定性。
4.多外设联动能力
需对接精密位移平台、光源控制器、光栅尺等外设，实现多轴联动测量。
5.数据存储与追溯
测量数据需长期存储，支持质量追溯与 SPC 分析，对存储可靠性与容量有较高要求。
三、精密尺寸测量设备主板方案 | 3.5寸嵌入式工控主板RP7003AW

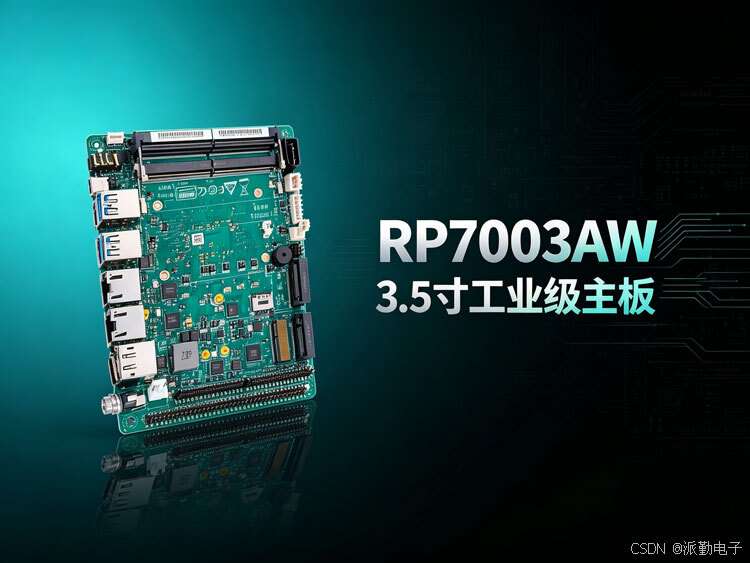

产品型号：RP7003AW
适配：3.5寸X86工业主板RP7003AW采用工业级元器件设计，在算力精度、数据稳定性、环境适配性方面可全面匹配精密尺寸测量场景需求，核心适配价值如下：
1.处理器与计算能力
支持Intel 12/13代酷睿系列处理器，强大的浮点运算能力可支撑亚像素级图像处理算法、尺寸拟合计算的高效运行，保障测量结果的输出实时性。作为精密尺寸测量设备的核心工业计算机主板，其多核架构可同时完成图像采集、尺寸计算、数据上传多任务并行，保障测量节拍。
2.视觉与外设接口
支持多路高分辨率工业相机接入，通过千兆网口与USB3.0接口实现高速图像传输，保障高像素图像完整采集，无丢帧无延迟;多路串口与GPIO接口可对接精密运动平台、光栅尺、光源控制器，实现测量工位的自动化联动控制。
3.内存与存储
最高32GB DDR4内存可满足大尺寸高精度图像的缓存需求，避免图像处理过程中的卡顿;NVMe 高速固态支持海量测量数据的高速存储，可保留长期测量记录用于质量分析。
4.精度与可靠性
采用工业级元器件与屏蔽设计，温漂系数低，保障不同环境温度下的测量精度一致性;支持看门狗与上电自启动功能，适配无人值守的自动化测量工位;具备优异的抗电磁干扰性能，避免电信号干扰造成的测量数据波动。这款嵌入式工业主板的长期运行稳定性，可有效降低测量设备的校准频次，提升运维效率。
5.显示与交互
支持高清多屏显示输出，可对接触控显示屏，实现测量参数设置、实时测量画面与数据的直观展示，方便现场操作人员使用。
6.系统适配
支持Windows、Linux操作系统，以及国产化操作系统，兼容主流精密测量算法与工业软件。
四、精密尺寸测量设备高阶场景定制化方案
针对半导体晶圆检测、航空航天超大尺寸精密测量等更高要求的场景，可提供定制化工业控制计算机方案：
1.算力升级
适配Intel高端酷睿或至强处理器，搭配独立显卡加速图像处理，提升超大分辨率图像的尺寸计算效率。
2.接口定制
可扩展万兆网口、Camera Link接口、同轴光源接口，适配高端工业相机与精密测量外设。
3.精度优化
采用更高规格的元器件与全屏蔽设计，进一步降低温漂与电磁干扰，提升测量数据的长期稳定性。
4.国产化方案
适配飞腾、海光处理器平台与国产工业软件，满足高端制造领域的自主可控需求。
五、精密尺寸测量设备工控主板应用案例
1.项目背景
长三角某精密检测设备企业(从事精密视觉测量设备研发的厂商，服务于半导体封装、精密五金行业，年设备出货量80+台)，2025年升级其五金零件视觉尺寸检测设备。原有工控机主板在处理1200万像素相机图像时存在计算延迟，测量重复性精度不达客户要求，需升级硬件方案。
2.产品型号
RP7003AW 3.5寸X86工控主板，搭配Intel Core i3-1215U处理器，16GB DDR4内存，512GB NVMe SSD
3.解决痛点
支持2台1200万像素工业相机同时采集，亚像素级尺寸计算速度<200ms/件，测量节拍达180件/分钟
测量重复性精度达±2μm，满足客户精密冲压件的尺寸公差检测要求，长期运行精度稳定
丰富的接口直接对接直线位移平台与光源控制器，实现工件自动进料、定位、测量、分选的全流程自动化
工业级宽温设计，车间温度波动下测量数据无明显漂移，设备校准周期从 1个月延长至3 个月
现场情况：设备部署于精密冲压件质检车间，主板内置于检测设备控制舱，对接双高分辨率相机与精密位移平台，测量数据实时生成SPC报表上传至质量系统。
以上就是机器视觉应用|精密件尺寸测量设备工控主板方案的全部内容了，希望本文能够对你有所帮助。
