在嵌入式开发、工业自动化项目落地过程当中，工控主板串口数量是硬件方案设计的核心参数。行业硬件参数宣传参差不齐，多数新人会混淆原生串口与扩展串口的定义，导致方案设计不合理、现场通讯不稳定、硬件资源浪费等问题。本文从硬件原理出发，汇总不同架构、不同板型工控主板的原生串口上限，结合工程实战经验梳理拓展方案与选型要点，具备较强的落地参考价值。
数据依据：主流工业控制芯片官方手册、量产工控主板实测参数、工业串口通讯标准、工程落地经验汇总。
1 原生串口与扩展串口核心区别
原生串口由主板专属硬件直接输出，信号完整性好、中断响应稳定、抗干扰能力强，适用于工业长期高负载运行。扩展串口依托总线转接实现，存在带宽损耗、驱动兼容性差异，高负载场景容易出现丢包、延迟问题，仅作为辅助拓展使用。

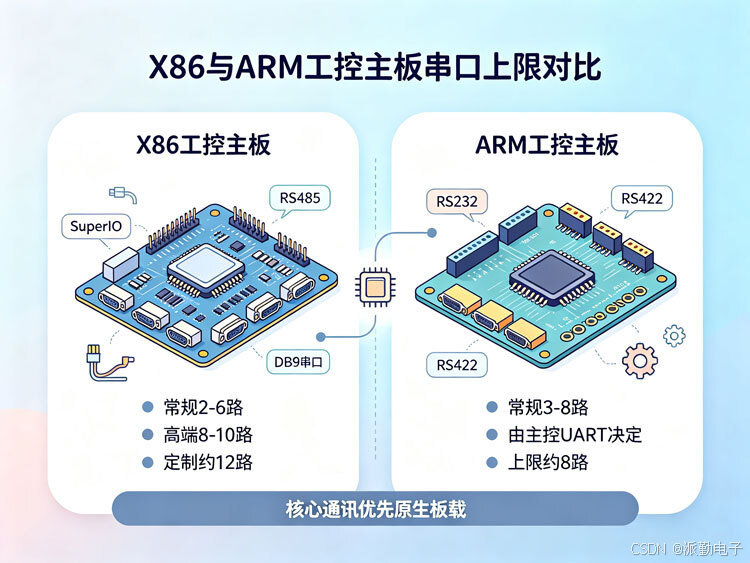

2 X86工控主板串口上限原理与参数
X86平台串口依赖SuperIO芯片实现，单颗基础芯片可实现2~4路串口，中高端芯片可实现4~6路，多芯片级联优化电路与中断资源后，工程稳定量产原生串口上限为12路。
市面宣传的16路原生串口方案，存在严重的中断抢占、电磁干扰问题，无法支撑多路串口长期并发运行，不属于工程落地的合规方案，高密度串口扩容需采用PCIe扩展卡实现。
3 ARM工控主板串口上限原理与参数
ARM平台串口源自主控UART控制器，硬件规格固定，入门级主控支持2~4路串口，工业级主控最高支持6~8路原生串口，整体上限低于X86平台，轻量化项目适配性更佳。

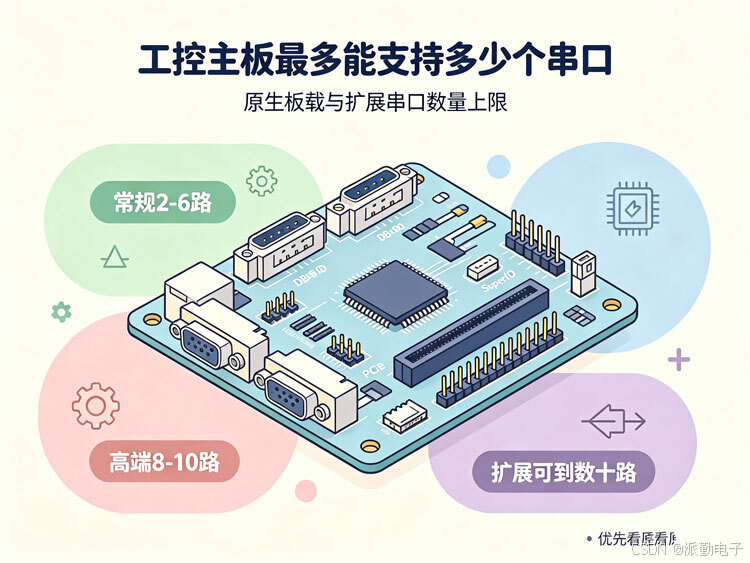

4 主流板型原生串口参数汇总
ITX主板：4~6路原生串口，高端机型8~10路，支持PCIe拓展，通用性最强;
3.5寸主板：2~6路原生串口，拓展能力有限;
NUC主板：2~4路原生串口，无有效拓展空间。
5 串口协议分类与拓展方案对比
基于三类串口协议的特性差异，结合工程实测，PCIe拓展方案的稳定性与实时性最优，M.2方案适配紧凑型设备，USB方案仅适用于临时调试。核心项目设计必须以原生串口为主，拓展串口为辅，最大程度保障系统稳定性。
6 工程选型注意事项
硬件方案设计阶段，需要明确原生串口数量、协议类型、隔离防护配置，核查设备中断资源分配情况，避免多路串口并发工作时出现通讯异常。按需配置串口数量，预留合理冗余，平衡设备性能与硬件成本。
