HDMI直出vsMIPI转接对比：AM8360D为何能省2颗芯片

HDMI 直出vsMIPI转接对比：AM8360D为何能省2颗芯片？

在无线HDMI图传方案选型中，一个容易被忽略但至关重要的细节------编码芯片是HDMI直出还是MIPI转接，直接决定了画质、延迟和BOM成本。本文以炬力北方AM8360D和竞品+HDMI转MIPI芯片如：IT6616为例，拆解两种架构在无线图传应用中的差异。

一、两种方案的架构差异

无线HDMI图传的发送端链路通常为：HDMI信号源 → 编码芯片 → WiFi模组 → 天线发射。问题出在第二步------编码芯片如何接收HDMI信号。

HDMI直出方案：HDMI → 编码芯片（内置HDMI RX）→ 编码输出，代表芯片为炬力AM8360D。

MIPI转接方案：HDMI → HDMI转MIPI芯片 → MIPI → 编码芯片 → 编码输出，代表芯片为IT6616 + MIPI编码芯片。

两条路径的差别很大，但许多方案商在选型时并不重视这个细节。

AM8360D是炬力微电子推出的多媒体SoC，芯片内部集成HDMI 1.3a接收器，直接接收HDMI信号，无需外挂任何转换芯片。

从芯片框图可以清楚看到：HDMI RX模块与H.264 Encoder、DisplayPass Compressor、SDIO接口都在同一颗芯片内部，数据流全程在片内走，不经过任何外部接口。

信号链路：HDMI信号源 → AM8360D（HDMI RX→H.264编码→DisplayPass压缩→SDIO输出）→ WiFi模组 → 天线。

直出方案的核心优势：

① 画质零损耗：HDMI RX和H.264 Encoder共享内部总线，不存在两次打包/解包过程。

② 延迟更低：HDMI RX→编码器延迟约5ms，而MIPI转接方案总计约8-12ms，直出方案省了3-7ms。

③ BOM更精简：省掉转换芯片+外围阻容+晶振+双路电源，PCB面积也相应减少。

④ 调试更简单：没有外部MIPI高速信号走线，无需处理阻抗匹配和等长绕线，降低硬件设计门槛和量产一致性风险。

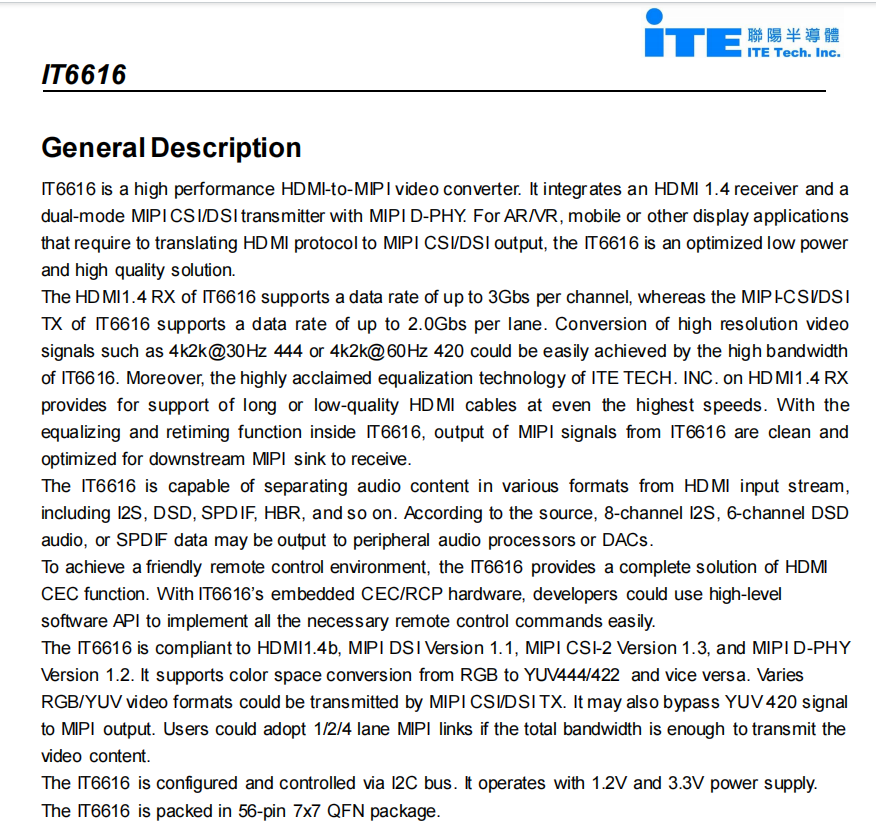

IT6616是HDMI 1.4 to MIPI CSI/DSI转换器，核心功能是把HDMI信号转成MIPI信号。

信号链路：HDMI信号源 → IT6616（HDMI→MIPI转换）→ MIPI编码芯片 → WiFi模组 → 天线。

IT6616承担了"翻译官"角色：把HDMI的TMDS差分信号解码，重新打包成MIPI DSI/CSI-2格式，再交给编码芯片做H.264压缩。

该方案存在的问题：

① 多一颗芯片多一级损耗：信号经HDMI→MIPI转换，必然引入量化噪声和时序抖动，高速运动画面中画质损失肉眼可见。

② BOM成本增加：IT6616需要独立供电、外接晶振、额外PCB面积，采购成本加配套零件增加整机BOM。

③ 延迟累加：IT6616转换本身有2-5ms处理延迟，加上编码芯片延迟，端到端延迟比直出方案多出不少。

④ 调试复杂度高：MIPI高速差分信号PCB走线要求严格等长、阻抗匹配，调试门槛高。

❓ HDMI 直出方案比MIPI转接方案贵多少？

✅ AM8360D直出方案省掉一颗转换芯片及配套外围元件，BOM总成本反而更低。对于1080P无线图传产品，直出方案的综合成本优势明显。

❓ 直出方案支持4K吗？

✅ AM8360D的HDMI RX支持HDMI 1.3a标准，最大1080P@60fps。如果需要4K分辨率，可考虑MIPI转接方案，但需注意1080P仍是当前无线图传的主流市场。

❓ 无线HDMI方案选型时最应该关注什么？

✅ 首先要确定目标分辨率和传输距离，然后看编码芯片的集成度。HDMI直出方案在画质、延迟、成本三方面平衡更好，适合大多数1080P无线图传产品。

对于1080P无线图传这个主流市场，HDMI直出方案的综合优势更明显。AM8360D内置HDMI RX，省去了外挂转换芯片，在画质、延迟、成本、调试四个方面都有明显优势。这也是越来越多无线投屏方案商选择AM8360D作为发射端核心芯片的原因。
