VIAVI Qg 2
AI-RAN / O-RAN 高精度时间同步平台
PTP Grandmaster · Boundary Clock · GNSS · SyncE · 1PPS · 10MHz
面向 NVIDIA Aerial、AI-RAN、O-RAN 7.2x、5G/6G 与无线通信实验平台的高精度 PTP Grandmaster

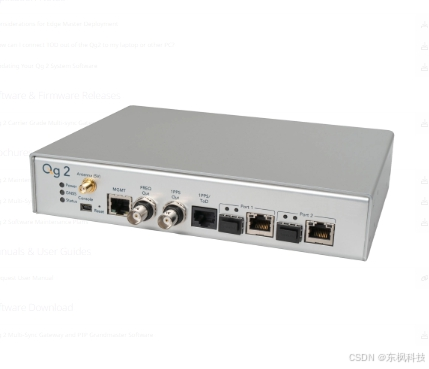

VIAVI Qg 2 是一款紧凑型 Multi-Sync Gateway & PTP Grandmaster，面向 5G、Open RAN、C-RAN、Private 5G、Edge Computing 以及数据中心等需要高精度时间与频率同步的网络。
Qg 2 支持 IEEE 1588-2008 PTP Grandmaster、Telecom Boundary Clock、Synchronous Ethernet、GNSS、1PPS、ToD 和可编程频率输出，可为 O-DU、O-RU、GPU 基站、前传交换机等设备建立统一的时间基准。
AI-RAN Timing Core
为 GPU 基站建立统一时间基准
AI-RAN 将 GPU Computing、实时 RAN 与 AI 工作负载融合到同一计算基础设施中。
在实际 OTA 无线系统中，除了 GPU 算力与高速 O-RAN Fronthaul 之外，还必须解决一个关键问题：
Time Synchronization
典型 AI-RAN 架构：
text
GNSS
│
▼
┌─────────────────┐
│ VIAVI Qg 2 │
│ │
│ PTP Grandmaster │
│ GNSS / SyncE │
│ 1PPS / 10MHz │
└────────┬────────┘
│
IEEE 1588v2
│
▼
┌─────────────────────┐
│ Fronthaul Switch │
│ │
│ PTP Boundary Clock │
└───────┬───────┬─────┘
│ │
PTP │ │ PTP
▼ ▼
GPU / O-DU O-RU
│ │
│ O-RAN │
│ 7.2x │
└────┬─────┘
│
▼
5G NR
│
▼
UEQg 2 在这一架构中提供：
Frequency Synchronization
Phase Synchronization
Time Synchronization
从而为 GPU 基站、Fronthaul Switch 和 O-RU 建立统一时钟体系。
NVIDIA Aerial Testbed 指定 GrandMaster
NVIDIA Aerial 官方硬件架构组成部分
在 NVIDIA 2026 年 Aerial Testbed 官方硬件 BOM 中，GrandMaster 项明确列出：
VIAVI Qg 2 Multi-Sync Gateway and PTP GrandMaster
与此同时，NVIDIA 官方 Aerial Testbed 安装指南专门提供：
Part 2.1 -- Setup the VIAVI Solutions GrandMaster
并说明 Qg 2 提供 IEEE 1588-2008 PTP Grandmaster 和 Boundary Clock 功能，用于同步 Aerial Testbed 系统。
因此，Qg 2 非常适合构建：
- NVIDIA Aerial Testbed
- AI-RAN Laboratory
- O-RAN 7.2x Testbed
- GPU Accelerated 5G gNB
- 5G / 6G Research Platform
- Private 5G Network
为什么 AI-RAN 需要 PTP？
AI-RAN 中的 RAN 业务并不是普通的 AI Computing Workload。
无线基站是一个：
Real-Time Computing System
尤其在 5G NR TDD 网络中，O-DU 与 O-RU 必须具有精确的：
- Time Alignment
- Phase Alignment
- Frequency Alignment
否则可能影响：
- TDD Slot Alignment
- Uplink / Downlink Switching
- Radio Frame Timing
- Multi-Cell Synchronization
- Massive MIMO
- Beamforming
- O-RAN Fronthaul
- OTA Performance
Qg 2 正是整个 AI-RAN 实验网络中的：
Precision Timing Source
IEEE 1588-2008 PTP Grandmaster
Qg 2 完整支持：
IEEE 1588-2008 / PTP Version 2
可配置运行模式包括：
- PTP Grandmaster
- Telecom Boundary Clock
- PTP Slave Clock
VIAVI 官方定位 Qg 2 为高性能 PTP 时钟，并支持 Grandmaster、Boundary 和 Slave 多种工作模式。
Telecom PTP Profiles
Qg 2 支持多种电信级 PTP Profile。
包括：
| PTP Profile | 功能 |
|---|---|
| ITU-T G.8265.1 | Frequency Delivery |
| ITU-T G.8275.1 | Full Timing Support / Time & Phase |
| ITU-T G.8275.2 | Partial Timing Support / Time & Phase |
| ITU-T G.8272 | Primary Reference Time Clock |
| ITU-T G.8273.2 | Telecom Boundary Clock |
| Default PTP Profile | 通用 PTP |
| IEEE Power Profile | 电力网络应用 |
| SMPTE | 广播行业同步 |
同时支持：
Layer 2 Ethernet PTP
以及：
Layer 3 UDP IPv4 / IPv6 PTP
VIAVI 官方规格明确列出了 G.8265.1、G.8275.1、G.8275.2 等电信同步 Profile。
G.8275.1 + AI-RAN
在典型 NVIDIA Aerial 实验网络中，可以采用：
text
PTP Profile : G.8275.1
PTP Domain : 24
Transport : Layer 2例如 NVIDIA 官方针对 Dell PowerSwitch S5248F-ON 的配置示例中使用：
text
ptp clock boundary profile g8275.1
ptp domain 24
ptp transport layer2并将 Qg 2 GrandMaster 接入前传交换机，为整个 Aerial Testbed 提供同步。
GNSS Multi-Constellation
全球卫星时间基准
Qg 2 可利用 GNSS 获取绝对时间与位置信息。
支持：
- GPS
- Galileo
- GLONASS
- BeiDou
- QZSS
设备通过 GNSS 获得 UTC 时间参考，再通过 PTP 将时间分发至网络中的设备。
典型链路：
text
GNSS Satellite
│
▼
GNSS Antenna
│
▼
VIAVI Qg 2
│
▼
IEEE 1588 PTP
│
▼
Fronthaul Switch
│
┌──┴───┐
▼ ▼
O-DU O-RU±100 ns Phase Accuracy
在 GNSS 锁定状态下，VIAVI 给出的 Qg 2 相位精度指标为：
< ±100 ns from UTC
符合 G.8272 定义的相关时间精度要求。
对于 5G / O-RAN 系统，这种高精度时间源可用于支持：
- TDD Synchronization
- Multi-Cell Synchronization
- Massive MIMO
- O-RAN S-Plane
- Distributed Radio Systems
- AI-RAN OTA Testbed
Synchronous Ethernet
PTP + SyncE 双同步体系
Qg 2 不仅支持 IEEE 1588 PTP，还支持：
G.8262 Synchronous Ethernet
以及：
Ethernet Synchronization Message Channel --- ESMC
SyncE 可以提供稳定的频率同步，而 PTP 负责时间和相位同步。
因此可形成：
text
VIAVI Qg 2
│
┌───────┴────────┐
│ │
SyncE PTP
│ │
▼ ▼
Frequency Time / Phase
│ │
└───────┬────────┘
▼
AI-RAN NetworkVIAVI 官方资料明确说明 Qg 2 可将 PTP 和 SyncE 作为参考源，并生成 PTP、SyncE 与其他 Timing Signals。
1PPS / 10MHz / ToD
除了 Ethernet PTP 外，Qg 2 还提供传统实验室和通信设备常用的物理时钟接口。
1 × 1PPS Output
BNC 接口。
用于：
- SDR
- Radio Unit
- Timing Equipment
- Measurement Instruments
- FPGA Platform
Programmable Frequency Output
支持：
- 1.544 MHz
- 2.048 MHz
- 10 MHz
其中 10 MHz + 1PPS 是通信和 SDR 实验室常用的参考时钟组合。
Time of Day
支持：
ToD + 1PPS Input / Output
接口：
RS422 / ITU-T G.703
ToD 格式可配置为：
- ASCII
- NMEA
- China Mobile Binary Format
双千兆 PTP 网络接口
Qg 2 提供：
2 × IEEE 1588 PTP Ethernet Ports
支持：
- 100BASE-TX
- 1000BASE-T
- 1000BASE-X
并可选择：
RJ45 Copper
或：
SFP Optical
两路 Ethernet 接口均支持 SyncE。
这使设备能够灵活接入：
- Fronthaul Switch
- O-RU
- DU Server
- GPU Server
- Telecom Network
- Edge Computing Infrastructure
O-RAN S-Plane
在 O-RAN 7.2x 网络中，可将网络划分为：
text
C-Plane Control
U-Plane User Data / IQ
S-Plane Synchronization
M-Plane ManagementQg 2 主要承担其中：
S-Plane Synchronization
VIAVI 官方明确将 Qg 2 定位于 5G、Open RAN、C-RAN 和 Small Cell 应用，并指出其适用于 O-RAN S-plane LLS C1--C4 配置。
O-RAN LLS C1 -- C4
Qg 2 可应用于多种 O-RAN Lower Layer Split 同步架构，包括：
- LLS-C1
- LLS-C2
- LLS-C3
- LLS-C4
因此可以适应不同的：
- RU
- DU
- CU
- Fronthaul
- Edge Cloud
部署模式。
AI-RAN 完整系统架构
NVIDIA GPU + Aerial + Qg 2 + Fronthaul + O-RU
text
GNSS
│
▼
┌────────────────┐
│ VIAVI Qg 2 │
│ │
│ PTP Grandmaster│
└───────┬────────┘
│
IEEE 1588v2
│
▼
┌─────────────────────┐
│ Fronthaul Switch │
│ PTP Boundary Clock │
└────┬───────────┬────┘
│ │
PTP + FH PTP + FH
│ │
▼ ▼
┌────────────────┐ ┌───────┐
│ NVIDIA GPU │ │ O-RU │
│ Platform │ │ │
│ │ │ 4T4R │
│ Aerial CUDA- │ │ 8T8R │
│ Accelerated RAN│ │ M-MIMO│
└───────┬────────┘ └───┬───┘
│ │
│ O-RAN 7.2x │
└────────────────┘
│
▼
5G NR
│
▼
UENVIDIA 当前 Aerial Testbed BOM 同时列出了 GPU gNB、Fronthaul Switch、VIAVI Qg 2 GrandMaster 和商用 O-RU，构成完整的 OTA AI-RAN 实验基础设施。
AI for RAN
在 AI for RAN 场景中，GPU 可以运行：
- Neural Receiver
- Channel Estimation
- Beam Management
- CSI Prediction
- RAN Optimization
- AI Scheduler
- Traffic Prediction
- Reinforcement Learning
但无论 PHY 算法是否由传统算法还是 AI 模型实现，实际无线系统仍然需要可靠的实时同步基础。
Qg 2 为 AI PHY 与真实 O-RU 之间的 OTA 实验提供统一 Timing Reference。
AI and RAN
AI-RAN 可在同一 GPU Computing Platform 中同时执行：
text
GPU
│
├── 5G / 6G PHY
├── CUDA-Accelerated RAN
├── Neural Receiver
├── AI Inference
├── Channel Prediction
└── RAN Optimization而外部 Timing Infrastructure 负责保证：
text
Compute Time
+
Network Time
+
Radio Time保持一致。
Qg 2 因此成为：
AI Computing 与 Real-Time Radio 之间的时间基准
AI-RAN Digital Twin
Qg 2 还可用于连接数字世界与真实无线网络。
典型研究闭环：
text
Sionna / Digital Twin
│
▼
AI Algorithm
│
▼
NVIDIA GPU Platform
│
▼
Aerial RAN
│
▼
Fronthaul Switch ◄──── VIAVI Qg 2
│ │
│ PTP Timing
▼
O-RU
│
▼
RF OTA
│
▼
UE形成：
Simulation → AI → GPU RAN → PTP → Fronthaul → O-RU → RF → UE
完整 AI-RAN 实验闭环。
Holdover 能力
GNSS 中断仍可保持同步
实际网络中 GNSS 可能由于：
- Indoor Deployment
- Antenna Failure
- GNSS Interference
- Cable Failure
- Temporary Signal Loss
而暂时不可用。
Qg 2 可结合：
- PTP Reference
- SyncE Reference
- Local Oscillator
提供 Holdover。
VIAVI 提供不同振荡器配置：
| Oscillator | ≤1.5 µs Holdover | ≤5 µs Holdover | 16 ppb Frequency |
|---|---|---|---|
| Standard OCXO | Approx. 4 h | Approx. 10 h | Approx. 1 week |
| Superior Super OCXO | Approx. 8 h | Approx. 15+ h | Approx. 1 month |
以上为 VIAVI 在恒温及正常稳定运行条件下给出的近似 Holdover 指标。
高扩展 PTP Slave Capacity
Qg 2 可面向大量 PTP Client / Slave 设备进行时间分发。
VIAVI 给出的特定 SKU 扩展能力最高可达到：
450 PTP Slaves
在：
128 packets/s
Unicast 模式下。
因此除了单套实验平台，还可用于：
- Multi-RU
- Multi-Cell
- Multiple DU
- Edge Cluster
- Private 5G Network
- Large AI-RAN Laboratory
远程管理
Qg 2 支持：
- CLI
- HTTP / HTTPS
- SNMP
- SSH
- DHCP Client
- Remote Firmware Upgrade
同时提供独立：
10/100 Mbps RJ45 Management Port
以及：
Mini-USB Local Console
便于实验室部署、远程管理和自动化配置。
低功耗、小型化设计
Qg 2 采用紧凑型硬件设计。
Dimensions
218 × 159 × 44 mm
Typical Power Consumption
约 9 -- 22 W
具体功耗取决于所选 Holdover Oscillator 等配置。
Operating Temperature
0°C -- 50°C
Power Input
36 -- 60 VDC
或：
28 -- 40 VAC
其紧凑尺寸使其非常适合：
- AI-RAN Desktop Testbed
- University Laboratory
- Telecom R&D
- Small Cell Testbed
- Edge Computing Rack
- Private 5G Laboratory
技术规格
| 项目 | VIAVI Qg 2 |
|---|---|
| 产品类型 | Multi-Sync Gateway / PTP Grandmaster |
| PTP Standard | IEEE 1588-2008 / PTP v2 |
| Operating Modes | Grandmaster / Boundary Clock / Slave |
| Telecom Profiles | G.8265.1 / G.8275.1 / G.8275.2 |
| Clock Standards | G.8272 / G.8273.2 |
| SyncE | G.8262 Supported |
| GNSS | GPS / Galileo / GLONASS / BeiDou / QZSS |
| GNSS Interface | 1 × SMA, L1 |
| Phase Accuracy | < ±100 ns from UTC |
| Ethernet PTP | 2 × 1GbE |
| Ethernet Media | RJ45 / SFP |
| PTP Transport | L2 Ethernet / UDP IPv4 / IPv6 |
| 1PPS | 1 × BNC Output |
| Frequency Output | 1.544 / 2.048 / 10 MHz |
| ToD | RS422 + 1PPS I/O |
| NTP | SNTP / NTP Stratum 1 in GM Mode |
| Management | CLI / HTTP(S) / SNMP / SSH |
| Management Port | 10/100 Mbps RJ45 |
| Console | Mini-USB |
| Slave Capacity | Up to 450, SKU dependent |
| Power Consumption | Approx. 9--22 W |
| Dimensions | 218 × 159 × 44 mm |
| Operating Temperature | 0°C -- 50°C |
主要参数来自 VIAVI 官方 Qg 2 产品资料。
推荐 AI-RAN 配置
| 模块 | 推荐平台 |
|---|---|
| AI / RAN Computing | NVIDIA GH200 / Blackwell GPU Platform |
| RAN Software | NVIDIA Aerial CUDA-Accelerated RAN |
| NIC / DPU | NVIDIA ConnectX / BlueField |
| PTP GrandMaster | VIAVI Qg 2 |
| Fronthaul Switch | Dell S5248F-ON / Spectrum / Compatible PTP Switch |
| Radio Unit | O-RAN 7.2x O-RU |
| RAN | 5G SA / Open RAN |
| Core | 5GC |
| UE | Smartphone / CPE / Test UE |
NVIDIA 最新 Aerial Testbed BOM 中明确同时列出了 VIAVI Qg 2、Dell S5248F-ON 等 Fronthaul Switch、GPU gNB 与商用 O-RU。
典型应用
NVIDIA Aerial Testbed
为 GPU 加速实时 5G / AI-RAN 系统提供 PTP 时间基准。
AI-RAN Laboratory
用于 AI 与无线通信融合研究中的网络同步。
O-RAN 7.2x Testbed
为 O-DU 与 O-RU 提供 S-Plane Timing。
5G / 6G Research
用于高校和科研机构无线通信实验平台。
Private 5G
用于企业专网、小基站和 Edge RAN 部署。
Massive MIMO
为多天线、多小区和分布式射频系统提供同步参考。
Multi-O-RU Testbed
统一同步多个 O-RU、DU 和前传网络节点。
Wireless Digital Twin
连接 Sionna / AI Simulation 与真实 OTA RAN。
VIAVI Qg 2
Precision Timing for AI-RAN
IEEE 1588-2008 PTP Grandmaster
Telecom Boundary Clock
G.8275.1 / G.8275.2
G.8262 Synchronous Ethernet
Multi-GNSS
< ±100 ns Phase Accuracy
1PPS / 10MHz / ToD
NVIDIA Aerial Testbed GrandMaster
从 GNSS 到 PTP，
从 GPU Computing 到 O-RU，
从 O-RAN 7.2x 到 AI-native 5G/6G，
为整个 AI-RAN 网络建立统一的时间基准。
产品说明
VIAVI Qg 2 的具体振荡器、Holdover、PTP Slave 数量及接口能力可能与所选 SKU 和软件版本有关，实际交付参数应以 VIAVI 对应型号的最新技术资料为准。NVIDIA Aerial Testbed 对 Qg 2 的使用方式应以对应 Aerial 软件版本的官方安装指南为准。
