一、背景
电商搜索这些年走过三个阶段：关键词搜索、语义搜索、多模态搜索。今天用户的期待已经很直接------拍一张图就要找到同款 ，打一句"米白色宽松棉麻衬衫"就要出对的货。
这背后是两个高频场景。
-
图搜图：用户上传或拍摄一张商品图，系统找出同款与相似款，支撑拍照购物、比价购物、以图找店
-
文搜图：用户输入一句自然语言描述，系统直接匹配符合描述的商品主图，即使商品标题里根本没有"棉麻""宽松"这些词。
问题在于，这两件事传统上都很难落在同一套系统里。
-
商品主图有几千万张、存在 OSS；
-
向量要另建一套向量库；
-
搜索结果又必须和价格、库存、类目、评分这些业务属性联合过滤------"找相似款"没有意义，"找有货、300 元以内、评分 4 分以上的相似款"才有意义。
于是团队维护两套系统、写两套链路，向量库里没有业务字段，OLAP 库里没有向量，中间靠应用层来回捞数据拼结果。商品换了主图，向量更新延迟几小时，搜索出来还是旧款。

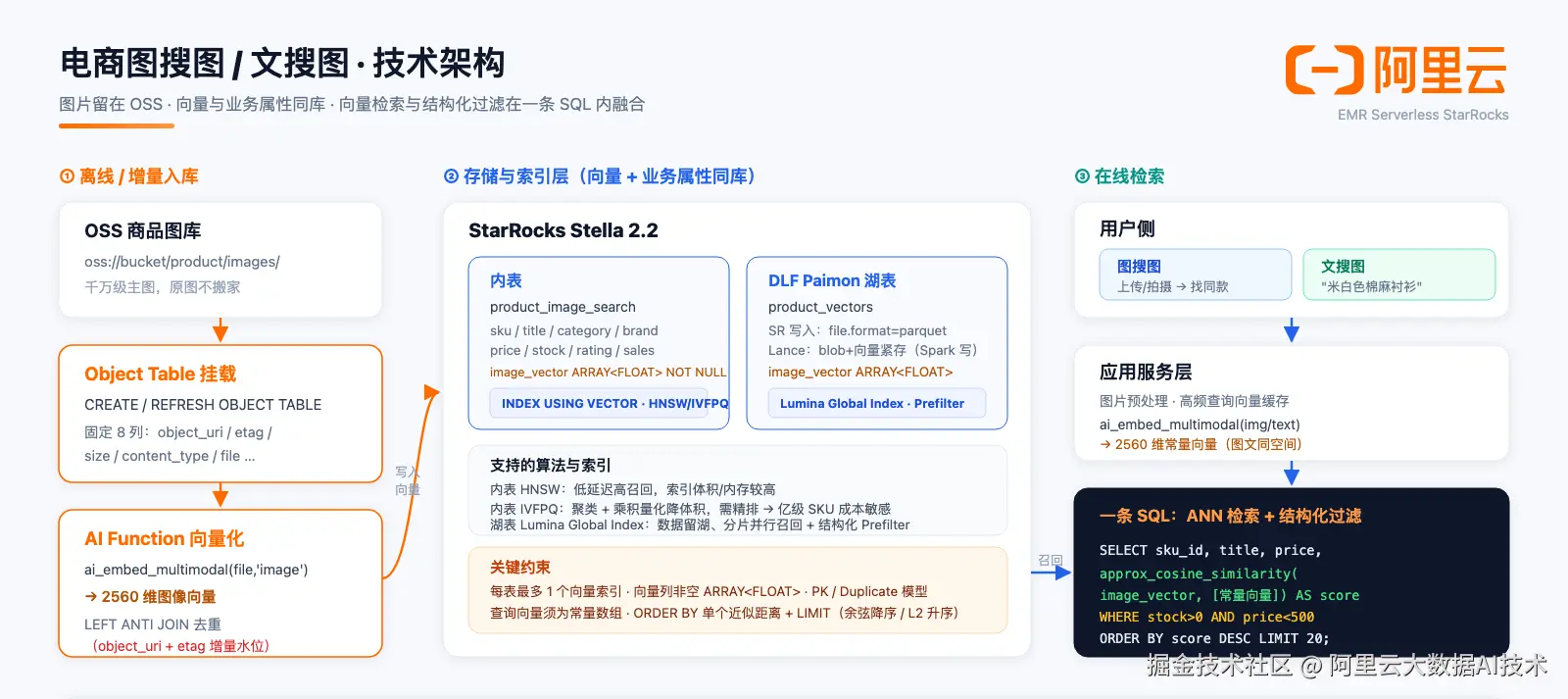

二、整体技术架构

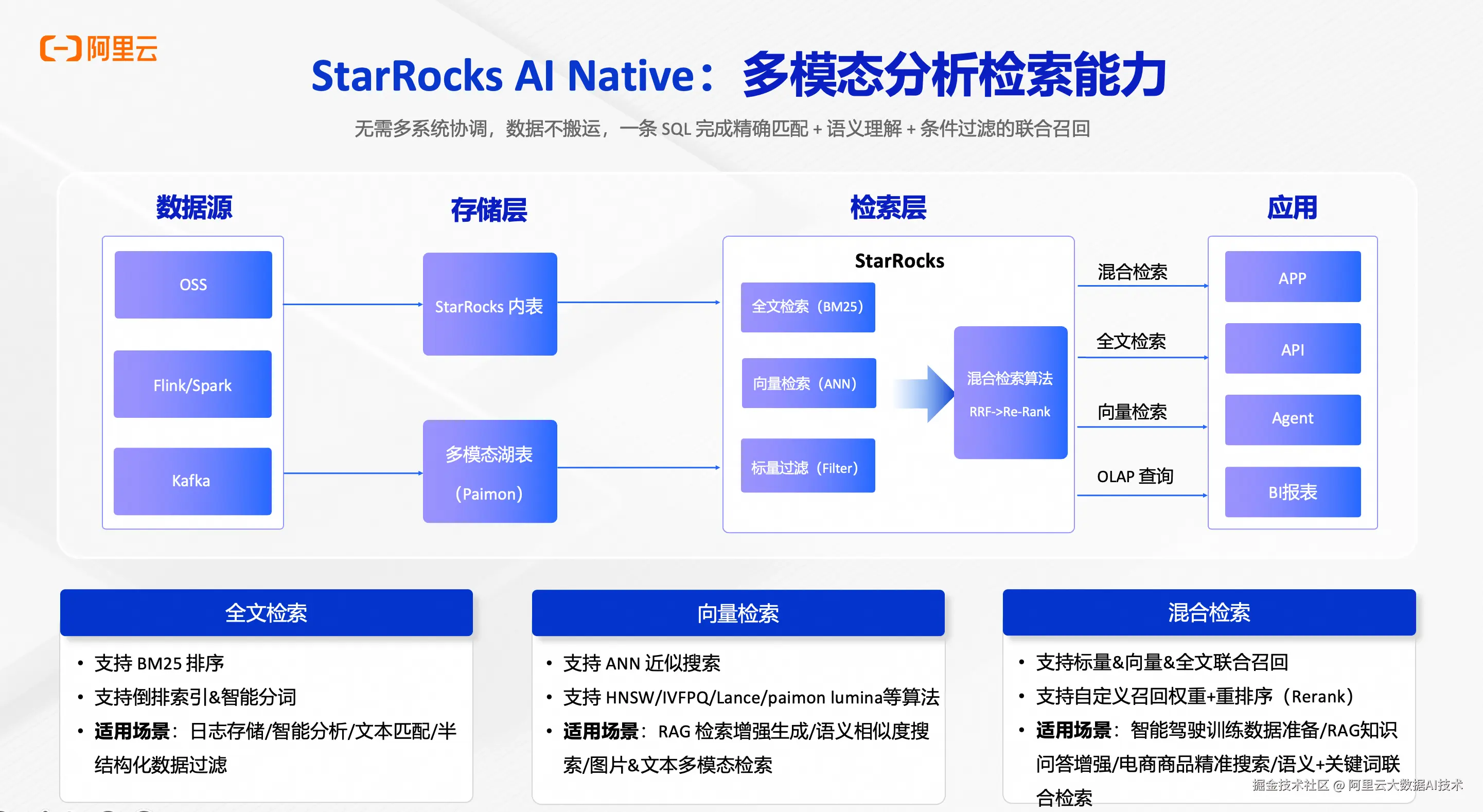

基于 EMR Serverless StarRocks，用 StarRocks AI Function 在库内直接调用多模态模型，把"OSS 图片 → 向量 → 混合检索 → 业务过滤与排序"整条链路收敛成标准 SQL。图片原图不出 OSS，用 Object Table 挂载增量文件；向量与商品业务属性同库存储，向量检索与结构化过滤在一条 SQL 里原生融合。
核心能力有：
-
ai_embed_multimodal(file, 'image')把商品主图编码成向量； -
ai_embed_multimodal(text, 'text')把用户的自然语言查询编码到同一向量空间------这是文搜图能跨模态命中图片向量的关键； -
approx_cosine_similarity在向量索引上做 ANN 检索，配合WHERE里的价格、库存、类目条件，一条 SQL 出最终结果。
支持的算法与索引选型
| 数据源 | 索引类型 | 距离度量 | 典型特点 | 推荐场景 |
|---|---|---|---|---|
| StarRocks 内表 | HNSW | L2、余弦相似度 | 低延迟、高召回；索引体积和内存占用相对较高 | 线上主搜、秒级响应的图搜图/文搜图 |
| StarRocks 内表 | IVFPQ | L2、余弦相似度 | 通过聚类和乘积量化降低索引体积；通常需要精排以提高最终精度 | 亿级 SKU、成本与内存敏感 |
| DLF Paimon 湖表 | Lumina Global Index | L2、余弦相似度、内积 | 数据保留在湖表；支持分片并行召回及结构化 Global Index 预过滤 | 全量商品资产留湖、多引擎共享、离线大批量召回 |
plaintext
用户侧
├── 上传图片（图搜图）
└── 输入文字描述（文搜图）
│
▼
应用服务层
├── 图片预处理（裁剪 / 归一化）
└── 调用 StarRocks AI Function 实时向量化
│
▼
StarRocks Stella 2.2
├── 商品多模态表（SKU 信息 + 图像向量 + 文本向量）
├── ANN 向量索引（HNSW / IVF）
└── AI Function：AI_EMBED(image / text, model)
│
▼
结果处理层
├── Top-K 相似商品列表
├── 联合业务规则过滤（价格区间 / 库存 / 类目）
└── 结果排序与展示三、实践步骤
第一步，用 Object Table 挂载 OSS 商品图片
主图按类目/年月目录沉淀在 OSS，建 Object Table 把对象映射进来，file 描述符直接交给 AI 函数、签名地址由系统自动生成，SQL 里不出现 AK/SK。
sql
SET CATALOG default_catalog;
CREATE DATABASE IF NOT EXISTS ec_search;
CREATE OBJECT TABLE ec_search.obj_product_images PROPERTIES (
"path" = "oss://<BUCKET>/product/images/",
"aliyun.oss.endpoint" = "oss-cn-hangzhou-internal.aliyuncs.com",
"aliyun.oss.public_endpoint" = "oss-cn-hangzhou.aliyuncs.com",
"aliyun.oss.access_key" = "<AK>",
"aliyun.oss.secret_key" = "<SK>",
"recursive" = "true",
"file_pattern" = ".*\.(jpg|jpeg|png|webp)$"
);
REFRESH OBJECT TABLE ec_search.obj_product_images;Object Table 固定 8 列（object_uri/etag/size/last_modified/content_type/storage_class/refresh_id/file），其中 etag 是做增量水位的关键------主图被替换后 etag 变化，会自动触发重新向量化。
第二步，建商品多模态表并规划向量索引
线上主搜用内表，向量列必须是 NOT NULL 的 ARRAY<FLOAT>，表模型为 Primary Key 或 Duplicate Key；
sql
CREATE TABLE ec_search.product_image_search (
sku_id BIGINT NOT NULL,
spu_id BIGINT,
title VARCHAR(1024),
category VARCHAR(64),
brand VARCHAR(64),
price DECIMAL(10,2),
stock INT,
rating FLOAT,
sales_30d BIGINT,
object_uri VARCHAR(1024), -- 关联 OSS 主图
etag VARCHAR(256), -- 主图版本，做增量幂等
image_vector ARRAY<FLOAT> NOT NULL, -- 多模态图像向量，2560 维
updated_at DATETIME,
INDEX idx_image_vec (image_vector) USING VECTOR (
"index_type" = "hnsw",
"dim" = "2560",
"metric_type" = "cosine_similarity",
"is_vector_normed" = "false",
"M" = "16",
"efconstruction" = "200"
)
) PRIMARY KEY (sku_id)
DISTRIBUTED BY HASH(sku_id) BUCKETS 32;按检索路径分表：product_image_search 承载图像向量（服务图搜图 + 文搜图，因为文本查询向量与图像同空间），另建 product_text_search 用 ai_embed 的 1024 维文本向量服务"文搜文"。
若全量商品向量要留在湖上供多引擎共享，则落 DLF Paimon 表。
sql
-- StarRocks 可写：parquet + partial-update，便于只回写向量或业务列
CREATE TABLE dlf_catalog.`default`.product_vectors (
sku_id BIGINT, object_uri STRING, etag STRING,
category STRING, brand STRING, price DECIMAL(10,2), stock INT,
image_vector ARRAY<FLOAT>, updated_at TIMESTAMP
) ENGINE = paimon
PROPERTIES ("file.format"="parquet","primary-key"="sku_id",
"merge-engine"="partial-update","bucket"="4");第三步，批量向量化入库，去重在 AI 函数之前
把 Object Table 的 file 交给 ai_embed_multimodal，并用 object_uri + etag 做 LEFT ANTI JOIN 过滤已处理主图：
sql
INSERT INTO ec_search.product_image_search
(sku_id, spu_id, title, category, brand, price, stock, rating, sales_30d,
object_uri, etag, image_vector, updated_at)
SELECT
p.sku_id, p.spu_id, p.title, p.category, p.brand, p.price, p.stock, p.rating, p.sales_30d,
o.object_uri, o.etag,
ai_embed_multimodal(o.file, 'image') AS image_vector,
now()
FROM ec_search.obj_product_images o
JOIN ec_search.dim_product p
ON p.image_key = regexp_extract(o.object_uri, '.*/(.+)$', 1)
LEFT ANTI JOIN ec_search.product_image_search t
ON t.object_uri = o.object_uri AND t.etag = o.etag
WHERE object_file_is_image(o.file);
-- 校验：向量非空、维度与索引 dim 一致
SELECT COUNT(*) AS total,
SUM(IF(image_vector IS NOT NULL AND array_length(image_vector)=2560,1,0)) AS valid_vec
FROM ec_search.product_image_search;第四步，图搜图
关键点：要命中向量索引，查询向量必须是优化阶段可确定的常量数组。所以线上是两步------应用层先调一次向量化拿到数组，再作为字面量拼进检索 SQL：
sql
-- ① 先取查询向量（用户上传图的公读或签名 URL）
SELECT ai_embed_multimodal('https://<BUCKET>.oss-cn-hangzhou.aliyuncs.com/upload/q.jpg', 'image');
-- ② 用常量向量做 ANN 检索 + 业务条件过滤（余弦降序 + LIMIT）
SELECT sku_id, title, category, price, rating, object_uri,
approx_cosine_similarity(image_vector, [0.0131, -0.0247, /* ...2560 维字面量... */]) AS score
FROM ec_search.product_image_search
WHERE stock > 0
AND category = '女装'
AND price BETWEEN 100 AND 500
AND rating >= 4.0
ORDER BY score DESC
LIMIT 20;第五步，文搜图（跨模态）
用户输入的文字用同一个多模态模型 编码成 2560 维向量，直接与商品的 image_vector 比相似度------这就是跨模态检索：
sql
-- ① 文本编码到与图像同一空间（2560 维）
SELECT ai_embed_multimodal('米白色宽松棉麻衬衫', 'text');
-- ② 用文本向量检索图像向量（跨模态）+ 属性过滤
SELECT sku_id, title, brand, price, object_uri,
approx_cosine_similarity(image_vector, [/* 上一步的 2560 维常量 */]) AS score
FROM ec_search.product_image_search
WHERE stock > 0
AND category IN ('衬衫','女士衬衫')
AND price < 2000
ORDER BY score DESC
LIMIT 20;如果要做"文搜文"（按标题、属性描述做同模态语义搜索），用 ai_embed 的 1024 维向量、在独立的文本向量表上检索------不要与 2560 维图像向量混算。
高频查询词的查询向量建议在应用层缓存，避免重复调用模型。
第六步，融合排序与多路召回
向量相似度只是排序信号之一，线上通常还要叠加评分、销量、活动权重：
sql
SELECT sku_id, title, price, rating, sales_30d,
0.7 * approx_cosine_similarity(image_vector, [/* qv */])
+ 0.2 * (rating / 5.0)
+ 0.1 * LOG(sales_30d + 1) / 10 AS final_score
FROM ec_search.product_image_search
WHERE stock > 0
ORDER BY final_score DESC
LIMIT 20;注意：要命中 TopK 向量索引，
ORDER BY只能包含单个 近似距离表达式。上面这种加权融合会使索引不生效，适合作为精排层 ------正确做法是先用纯approx_cosine_similarity索引召回 Top-200 到 CTE，再在 CTE 上做加权重排。
多路召回（图像向量召回 + 文本向量召回 + 关键词倒排召回）用 RRF 融合，各路各自 ROW_NUMBER() 出排名后按 SUM(1/(k+rank)) 打分；ORDER BY 用裸别名，不要带表前缀：
sql
WITH img_recall AS (
SELECT sku_id, ROW_NUMBER() OVER (ORDER BY approx_cosine_similarity(image_vector,[/* qv_img */]) DESC) AS r
FROM ec_search.product_image_search WHERE stock>0 ORDER BY r LIMIT 200),
txt_recall AS (
SELECT sku_id, ROW_NUMBER() OVER (ORDER BY approx_cosine_similarity(text_vector,[/* qv_txt */]) DESC) AS r
FROM ec_search.product_text_search WHERE stock>0 ORDER BY r LIMIT 200),
fused AS (
SELECT sku_id, SUM(1.0/(60+r)) AS rrf
FROM (SELECT sku_id,r FROM img_recall UNION ALL SELECT sku_id,r FROM txt_recall) u
GROUP BY sku_id)
SELECT f.sku_id, p.title, p.price, ROUND(f.rrf,5) AS rrf_score
FROM fused f JOIN ec_search.product_image_search p ON f.sku_id=p.sku_id
ORDER BY rrf_score DESC LIMIT 20;第七步，湖表检索与增量更新
在 DLF Paimon 湖表上检索时同样用近似函数与常量向量；查询向量要用原生数组字面量， 具备兼容 Bitmap/BTree Global Index 的结构化条件会作为 Prefilter 下推，其余作为 Postfilter 执行：
sql
SELECT sku_id, approx_cosine_similarity(image_vector, [/* 常量向量 */]) AS score
FROM dlf_catalog.`default`.product_vectors
WHERE category = '女装' AND stock > 0

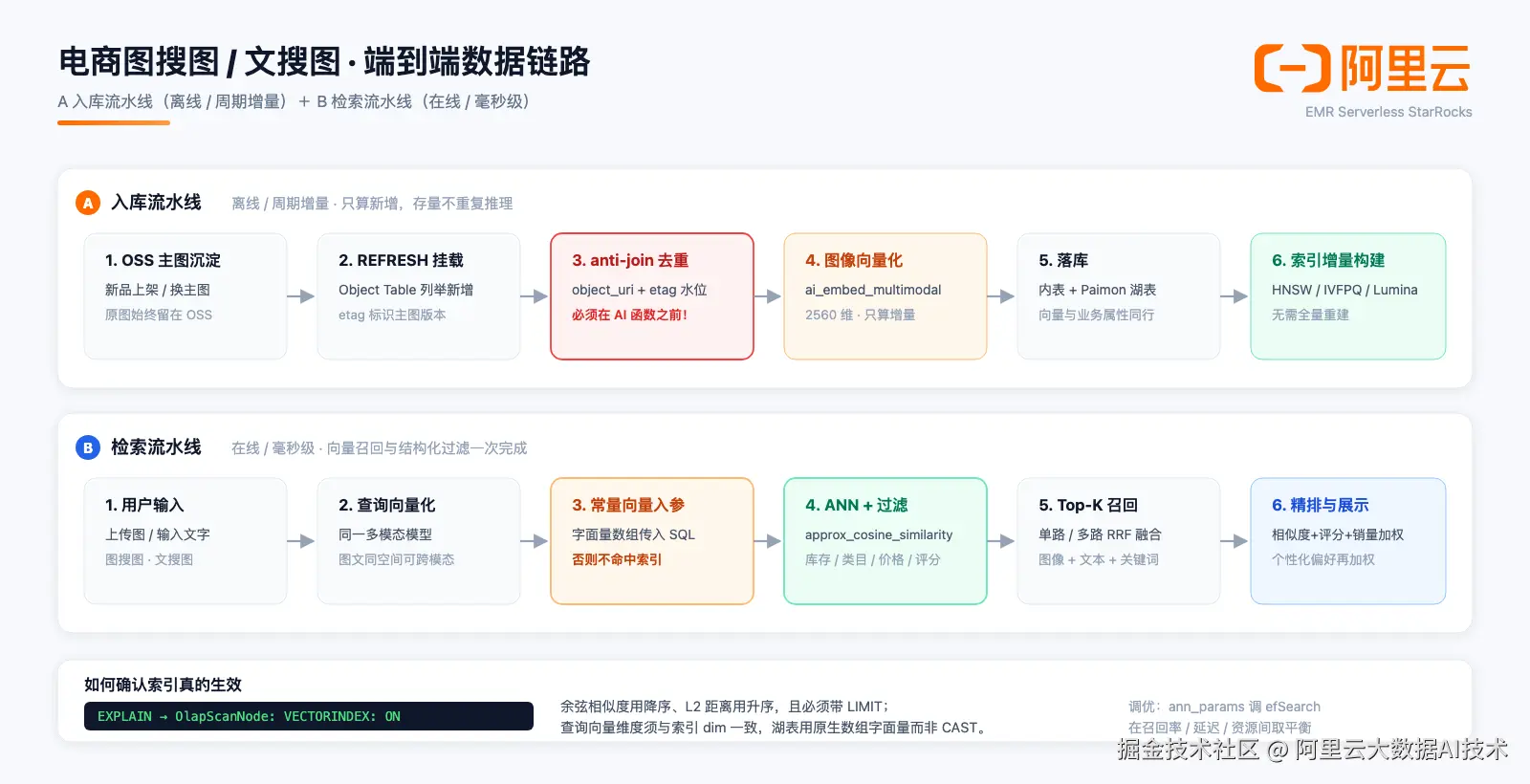

ORDER BY score DESC LIMIT 20;增量维护上，新品与换图都靠 object_uri + etag 的 anti-join 自动纳入，周期调度执行 REFRESH OBJECT TABLE → 向量化 INSERT 即可；ANN 索引支持增量构建，无需全量重建，大批量回填建议低峰执行。
四、实施成效
方案落地后，最直接的变化是商品图片第一次变成了可被语义检索的资产，而且检索天然带业务约束。
-
图搜图与文搜图共用同一份图像向量与同一条检索链路，不需要为跨模态单独建库；
-
"有货 + 类目 + 价格区间 + 评分"这些条件在召回阶段就生效，不再出现召回 20 条过滤剩 3 条的空结果；商品换主图后靠 etag 自动触发重新向量化，搜索结果不再滞后；
-
向量与业务属性同库，运维从两套系统收敛为一套。
归纳起来四点收益。
-
架构上，向量库与 OLAP 库合一，减少一套系统的部署、同步与故障面。
-
效果上，向量检索与结构化过滤原生融合，搜索结果直接可用于展示与排序。
-
成本上，
object_uri + etag增量水位保证只对新增和换图的 SKU 调用模型，存量不重复推理。安全上，商品图片不导出到第三方，在库内完成加工与检索。
五、 总结
通过 StarRocks，把多模态模型能力以 SQL 函数的形式嵌入混合搜索链路，构建了"OSS 图片挂载 → 向量化入库 → ANN 索引 → 图搜图 / 文搜图 → 业务过滤与融合排序"的全链路闭环。
图片不出 OSS，向量与业务数据同库，推理即查询------用一套 SQL 同时支撑拍照购物与自然语言找货。
同一套模板还可平移到 UGC 图文匹配、以图找店、盗图与侵权检测、同款比价、素材去重等场景。对于同样面临"图片在对象存储、检索要带业务条件、还不想多维护一套向量库"的团队，StarRocks 提供了一条清晰的落地路径------会写 SQL，就能做多模态搜索。
