4. 前端地图大量点位实时更新优化：后端推增量，前端做 diff

前言

上一篇文章聊了大量地图点位的分层渲染和聚合策略。

那篇主要解决的是：

text 复制代码

同一时刻，地图上不要渲染太多点。

通过按业务分层、按相机高度切换展示策略、远距离聚合、近距离展示明细，可以让 2000 个点位的地图不再一打开就卡成 PPT。

但做到这里还不够。

真实业务里还有另一个更常见的问题：

text 复制代码

后端不可能每次都把所有点位重新推给前端。

比如无人机和事件这类实时数据，可能每隔几秒就有变化。

变化通常只是：

text 复制代码

某一架无人机的位置变了
某一个事件状态更新了
新增了几个任务点
删除了几个已经处理完成的点

如果后端每次只变了 10 个点，前端却把 2000 个点全部删除再全部创建，那么前面的渲染优化只能解决一部分问题。

这一篇就继续聊：

text 复制代码

地图点位如何从全量更新优化成增量更新？

为什么不能每次全量更新

以前的写法大概是这样：

js 复制代码

async function updateMarkers(markers) {
  clearAllMarkers()

  for (const marker of markers) {
    const icon = await createMarkerIcon(marker)
    addMarker(marker, icon)
  }
}

这种写法简单，适合初版功能。

但在实时地图里，它的问题会越来越明显：

删除所有旧点，会造成地图闪烁。
没变化的点也会重新创建 Entity。
没变化的图标也会重新加载图片、重新画 Canvas。
后端只变了 10 个点，前端却处理了 2000 个点。

所以这里要把渲染思路从：

text 复制代码

替换整个图层

改成：

text 复制代码

维护图层状态，只更新变化的点

真正稳定的方案应该是：

text 复制代码

后端推增量
前端合并增量
地图只更新变化的点

增量消息应该长什么样

后端可以不用每次返回完整数组，而是返回一批变化：

json 复制代码

{
  "upserts": [
    {
      "id": "1002",
      "name": "无人机 B",
      "type": "uav",
      "status": "online",
      "longitude": 120.2368869,
      "latitude": 30.2396879,
      "image": "https://example.com/uav-b.png"
    }
  ],
  "removeIds": ["1008", "1012"]
}

这里我比较推荐用两个字段：

text 复制代码

upserts：新增或更新的点
removeIds：需要删除的点 id

为什么叫 upserts？

因为前端不需要关心它到底是新增还是更新。

逻辑可以统一成：

text 复制代码

如果 id 不存在，就新增。
如果 id 已经存在，就更新。

这比后端拆成 adds、updates、deletes 三个数组更好用一些。

当然，如果业务已经有自己的协议，也不一定非要叫这个名字，关键是要有稳定的点位 id。

前端需要维护一份点位数据池

做增量更新时，前端不能只依赖这一次后端推来的数据。

因为这一批数据只是变化量，不是完整状态。

所以前端需要维护一份当前地图上的点位数据池：

js 复制代码

const markerDataMap = new Map()

收到增量消息时，先合并数据：

js 复制代码

function applyMarkerPatch(patch) {
  const upserts = patch.upserts || []
  const removeIds = patch.removeIds || []

  removeIds.forEach(id => {
    markerDataMap.delete(String(id))
  })

  upserts.forEach(marker => {
    markerDataMap.set(String(marker.id), marker)
  })

  return Array.from(markerDataMap.values())
}

这样后端每次只推变化的数据，前端仍然可以得到当前地图应该展示的完整状态。

注意，这里的完整状态不是后端重新给的，而是前端自己合并出来的。

地图实体也要建立索引

只有数据池还不够。

如果每次合并完以后，还是把数组丢给地图重新渲染，那本质上还是全量更新。

所以地图层也要维护一份实体索引：

js 复制代码

const markerEntityMap = new Map()

它的结构是：

text 复制代码

id -> Cesium Entity

这样下一次某个点变化时，就可以直接找到对应的地图实体：

js 复制代码

const entity = markerEntityMap.get(marker.id)

然后只更新它的位置、图标或属性。

判断一个点有没有变化

不是后端推过来的点都一定要重绘。

比如后端推了一批数据，但其中某些点的经纬度、状态、图片都没变，那就可以直接跳过。

前端可以给每个点生成一个快照签名：

js 复制代码

function getMarkerSignature(marker) {
  return JSON.stringify({
    longitude: marker.longitude,
    latitude: marker.latitude,
    height: marker.height || 0,
    image: marker.image || "",
    imageWidth: marker.imageWidth || "",
    type: marker.type || "",
    status: marker.status || "",
  })
}

再维护一份上一次的快照：

js 复制代码

const markerSnapshotMap = new Map()

更新时判断：

js 复制代码

const oldSignature = markerSnapshotMap.get(marker.id)
const nextSignature = getMarkerSignature(marker)

if (oldSignature === nextSignature) {
  return
}

这样没变化的点就不会进入后面的图标生成和地图更新流程。

增量更新的核心流程

整个流程可以变成这样：

text 复制代码

收到后端增量消息
  ↓
把 upserts 合并进 markerDataMap
  ↓
把 removeIds 从 markerDataMap 删除
  ↓
根据当前完整数据重新判断聚合/明细模式
  ↓
明细模式下，对 id 做 diff
  ↓
删除消失的 Entity
  ↓
只更新变化的 Entity
  ↓
保留没有变化的 Entity

这里有一个细节：

text 复制代码

聚合模式可以重新计算聚合结果。
明细模式更适合做精细的增量更新。

因为聚合点本身不是后端真实点位，它是由当前视图、相机高度、屏幕网格临时算出来的结果。

用户拖动地图或缩放地图时，聚合结果本来就可能变化。

所以聚合层重算是可以接受的。

真正需要避免的是：

text 复制代码

近距离明细点每次都全量删除再全量创建。

组件里的实现思路

在组件里，可以维护四份状态：

js 复制代码

data() {
  return {
    markerDataMap: null,
    markerEntityMap: null,
    markerSnapshotMap: null,
    markerIconCache: null,
  }
}

分别负责：

text 复制代码

markerDataMap：当前业务点位数据池
markerEntityMap：id 到 Cesium Entity 的索引
markerSnapshotMap：上一次渲染时的点位快照
markerIconCache：图标缓存，避免重复生成 Canvas 图片

增量入口可以这样设计：

js 复制代码

async function applyMarkerPatch(patch = {}) {
  const upserts = patch.upserts || []
  const removeIds = patch.removeIds || []

  removeIds.forEach(id => {
    markerDataMap.delete(String(id))
  })

  upserts.forEach(marker => {
    markerDataMap.set(String(marker.id), marker)
  })

  return updateMarkers(Array.from(markerDataMap.values()), {
    fromPatch: true,
  })
}

fromPatch 的作用是告诉组件：

text 复制代码

这次数据不是外部传入的全量 markers，
而是内部数据池合并后的结果。

否则相机移动、聚合刷新时，很容易又回退到旧的 markers prop。

明细点的 diff 渲染

明细模式下，可以按 id 做三件事。

第一步，记录下一次应该存在的 key：

js 复制代码

const nextKeys = new Set()

第二步，遍历当前点位，只处理新增或变化的点：

js 复制代码

for (const marker of markers) {
  const key = String(marker.id)
  const signature = getMarkerSignature(marker)
  const oldSignature = markerSnapshotMap.get(key)
  const oldEntity = markerEntityMap.get(key)

  nextKeys.add(key)

  if (oldEntity && oldSignature === signature) {
    continue
  }

  const icon = await getMarkerIcon(marker)

  if (oldEntity) {
    oldEntity.position = Cesium.Cartesian3.fromDegrees(
      Number(marker.longitude),
      Number(marker.latitude),
      Number(marker.height || 0)
    )
    oldEntity.billboard.image = icon.icon
    oldEntity.billboard.width = icon.width
    oldEntity.billboard.height = icon.height
  } else {
    const entity = viewer.entities.add({
      position: Cesium.Cartesian3.fromDegrees(
        Number(marker.longitude),
        Number(marker.latitude),
        Number(marker.height || 0)
      ),
      billboard: {
        image: icon.icon,
        width: icon.width,
        height: icon.height,
        verticalOrigin: Cesium.VerticalOrigin.BOTTOM,
      },
    })

    markerEntityMap.set(key, entity)
  }

  markerSnapshotMap.set(key, signature)
}

第三步，删除这次已经不存在的点：

js 复制代码

Array.from(markerEntityMap.keys()).forEach(key => {
  if (!nextKeys.has(key)) {
    viewer.entities.remove(markerEntityMap.get(key))
    markerEntityMap.delete(key)
    markerSnapshotMap.delete(key)
  }
})

这样一来，后端推 10 个变化点，前端就主要处理这 10 个变化点。

没有变化的 1990 个点会继续留在地图上。

for 循环是不是也很耗性能

这里有一个容易误解的点：

text 复制代码

增量更新不等于完全不遍历。

在很多实现里，前端仍然会遍历当前点位列表，逐个判断这个点有没有发生变化。

但真正影响性能的通常不是这一次普通 JavaScript 循环，而是循环里面有没有做重操作。

比如：

重新创建 Cesium Entity。
删除旧 Entity。
重新加载图片。
重新绘制 Canvas。
重新生成 dataURL。
重新计算屏幕坐标。
重新计算聚合结果。

所以增量更新的关键不是"完全不写 for 循环"，而是让大部分没有变化的点快速跳过。

例如这一句：

js 复制代码

if (oldEntity && oldSignature === signature) {
  continue
}

它的作用就是让没有变化的点直接复用旧 Entity。

对于这些点，前端只做了：

text 复制代码

取 id
生成或读取签名
Map 查询
字符串比较
continue 跳过

它不会做这些更重的事情：

text 复制代码

不会重新 add Entity
不会 remove Entity
不会重新加载图片
不会重新绘制 Canvas
不会重新创建 billboard

真正进入更新逻辑的，只有新增、删除或展示字段发生变化的点。

举个例子，如果地图上有 2000 个点，这次后端只更新了 10 个点。

全量更新会变成：

text 复制代码

删除 2000 个 Entity
重新创建 2000 个 Entity
可能重新生成 2000 张图标

增量更新会变成：

text 复制代码

遍历 2000 个点
1990 个点快速跳过
10 个点更新原有 Entity

这两者的性能差距很大。

普通遍历不是完全没有成本，但和大量 Entity 创建、Canvas 绘制、图片加载相比，它通常不是主要瓶颈。

所以这里更准确的说法是：

text 复制代码

增量更新不是消灭遍历，而是消灭大部分无意义的重渲染操作。

当然，如果点位达到几万甚至十几万，并且后端高频推送，这时连全量遍历也可能变成压力。

这个阶段就需要继续做：

分层数据池。
patch 级明细更新。
聚合计算节流。
当前视窗过滤。
Web Worker 计算。
后端聚合。

但对于几千级点位，先通过 signature diff 避免重复创建 Entity，收益已经非常明显。

图标也要缓存

如果点位图标是 Canvas 动态生成的，增量更新还要加一层图标缓存。

缓存 key 可以由图片地址、宽度、边框配置组成：

js 复制代码

function getMarkerIconCacheKey(marker) {
  return [
    marker.image || defaultMarkerImg,
    marker.imageWidth || "",
    marker.border ? "border" : "plain",
  ].join("|")
}

使用时：

js 复制代码

async function getMarkerIcon(marker) {
  const cacheKey = getMarkerIconCacheKey(marker)

  if (markerIconCache.has(cacheKey)) {
    return markerIconCache.get(cacheKey)
  }

  const icon = await createEnhancedMarker(marker)
  markerIconCache.set(cacheKey, icon)
  return icon
}

这样多个点使用同一张业务图标时，不会反复加载图片、绘制 Canvas、生成 dataURL。

增量更新不只是少操作几个 Entity，也要少做图标生成这种隐形开销。

这里一定要依赖稳定 id

增量更新有一个前提：

text 复制代码

后端必须给每个点一个稳定 id。

如果没有稳定 id，前端就不知道：

text 复制代码

这次来的点到底是新点，还是上一次那个点的位置变了。

很多人会用经纬度当 key，这在地图业务里并不稳。

因为实时目标本来就会移动。

经纬度一变，key 就变了，前端会误以为：

text 复制代码

旧点删除
新点新增

这样就退回到了变相的全量重建。

所以后端最好保证：

json 复制代码

{
  "id": "uav-1002",
  "longitude": 120.2368869,
  "latitude": 30.2396879
}

id 表示同一个业务对象，坐标只是它当前的位置。

增量更新之后，前端链路变成什么样

上一篇里的链路是：

text 复制代码

接口请求
  ↓
数据校验
  ↓
数据标准化
  ↓
按类型和状态分层
  ↓
根据地图层级决定渲染策略
  ↓
聚合或明细渲染
  ↓
地图图层更新

加入增量更新以后，可以变成：

text 复制代码

全量初始化
  ↓
建立 markerDataMap
  ↓
建立 markerEntityMap
  ↓
后端持续推送增量 patch
  ↓
前端合并 patch
  ↓
重新判断聚合/明细模式
  ↓
聚合模式重算聚合点
  ↓
明细模式只更新变化点

这一步之后，前端承接大量地图点位就更完整了。

一开始加载时，可以按视窗请求一批数据。

后续实时变化时，只处理后端推来的增量。

用户缩放或拖动地图时，再结合聚合策略重新计算展示形态。

这才比较接近真实项目里的地图更新链路。

测试模拟

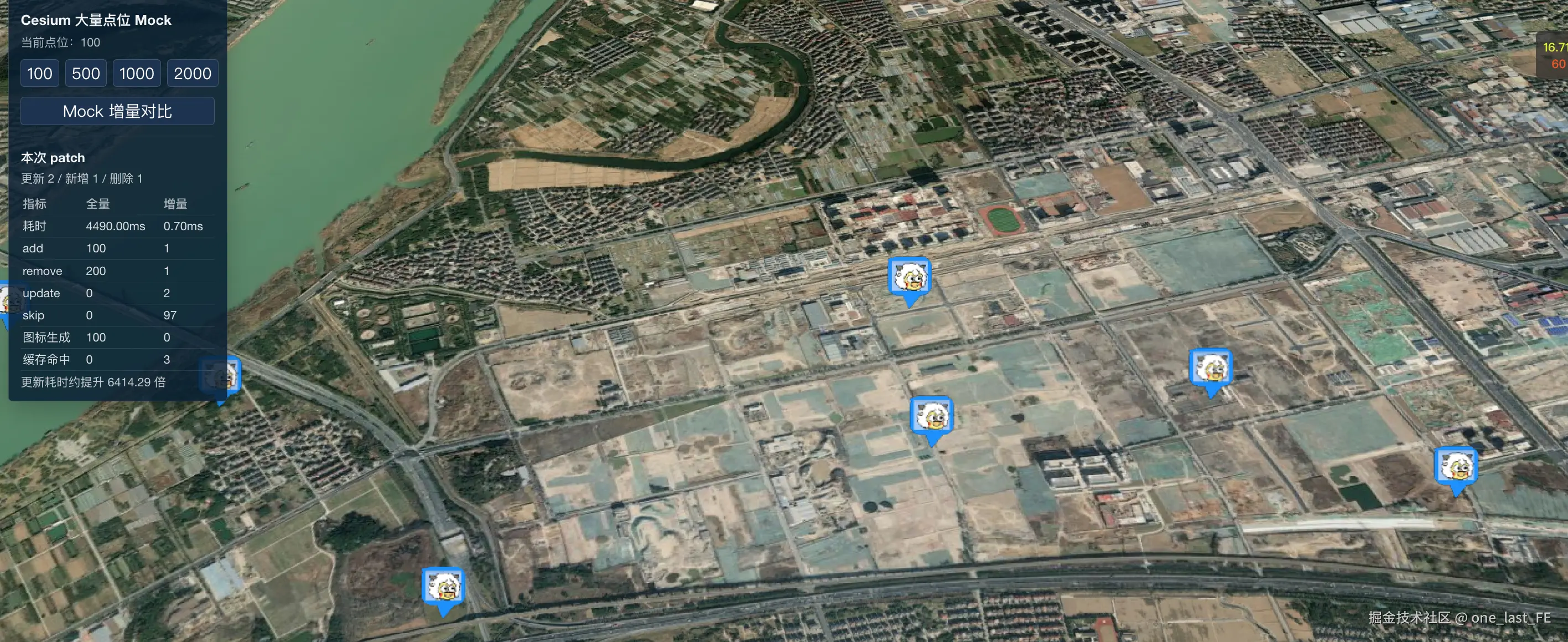

我做了一个可跑的 mock 对比：同一批模拟点位，分别走"优化前全量重建"和"优化后增量 diff"，统计更新耗时、add/remove/update/skip。

总结

增量更新的核心不是写一个新的 update 方法，而是把地图渲染层从"无状态替换"改成"有状态维护"。

简单总结一下：

text 复制代码

后端不要每次推全量
前端维护当前数据池
地图实体建立 id 索引
每个点记录渲染快照
没有变化的点直接复用
变化的点才更新 Entity
删除的点才 remove Entity
图标生成结果也要缓存

最后一句话：

大量点位的实时更新，不应该每次重建整张地图图层，而应该让后端推变化量，让前端合并状态，再让地图只处理真正变化的那一小部分。
