Vue + BPMN.js + Camunda：搭建企业级流程设计器完整实践

把 BPMN.js 放进 Vue 页面并不难，难的是让它成为一套可以长期维护的企业级流程设计器。真正需要解决的不是"能不能拖出一个节点"，而是模型如何保存、多人修改如何避免覆盖、业务属性如何扩展、发布后如何保持不可变，以及浏览器如何安全地把模型交给 Camunda。

本文给出一条适合私有化部署的精简实践路线：Vue 负责页面与业务交互，BPMN.js 负责标准建模，平台后端负责模型治理，Camunda 只负责部署与执行。四层边界一旦清楚，后续增加审批人、表单、按钮、数据权限和中国特色 OA 能力时，系统才不会被某个前端组件或引擎版本绑死。

一、先给结论：企业级设计器不是一个前端组件

一套可上线的流程设计器至少包含四个协作部分：

层次	主要职责	不应该承担的职责
Vue 应用	页面布局、工具栏、弹窗、权限提示、保存与发布交互	直接保存生产环境密钥、直接部署引擎
BPMN.js	BPMN 图形建模、XML 导入导出、撤销重做、扩展点	模型版本、评审、环境权限
平台后端	草稿、版本、校验、审计、发布、幂等与适配	代替 BPMN 建模内核
Camunda	接收 BPMN 资源、形成流程定义并执行实例	充当企业模型仓库和设计协作平台

最重要的原则是：浏览器只提交模型与发布意图，生产引擎地址、凭证和环境权限全部留在服务端。这样既能支持 Camunda 7，也能把 Camunda 8 或其他引擎接到同一套设计器之后。

二、总体架构怎样分层

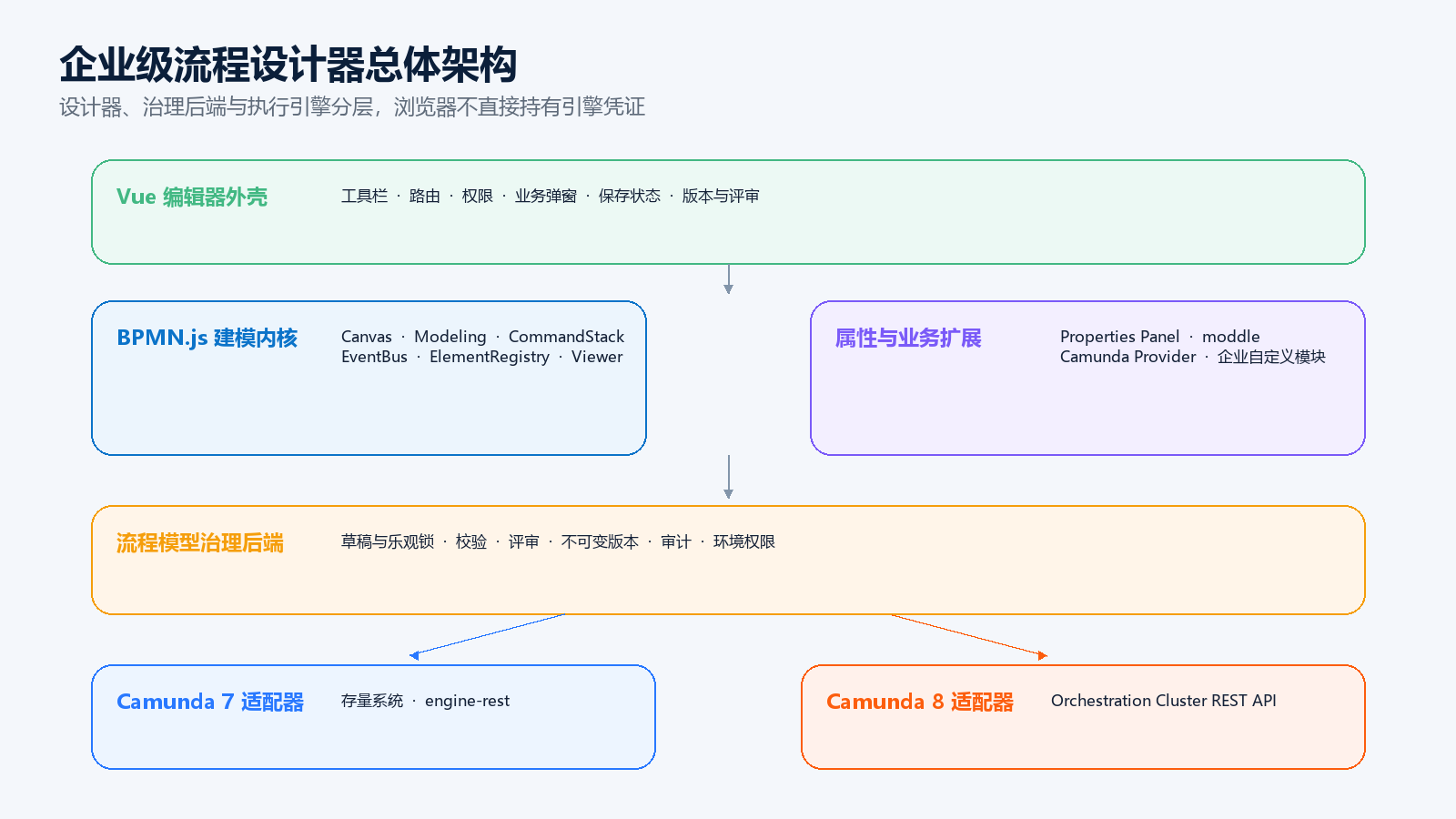

图 1　浏览器负责建模体验，可信后端负责模型治理与引擎部署。

推荐把系统划分为"编辑器外壳、建模内核、治理后端、引擎适配器"四层：

编辑器外壳维护路由、布局、权限、工具栏和业务弹窗；
建模内核只通过 BPMN.js 公共服务修改图形与业务对象；
治理后端保存 XML、修订号、校验结果和审计记录；
引擎适配器把统一发布请求转换为 Camunda 7 或 Camunda 8 的部署调用。

前端不应直接调用 Camunda。否则引擎凭证会进入浏览器，草稿保存会与生产部署混为一谈，而且更换引擎时页面、接口和权限模型都要重写。

三、Vue 和 BPMN.js 各自负责什么

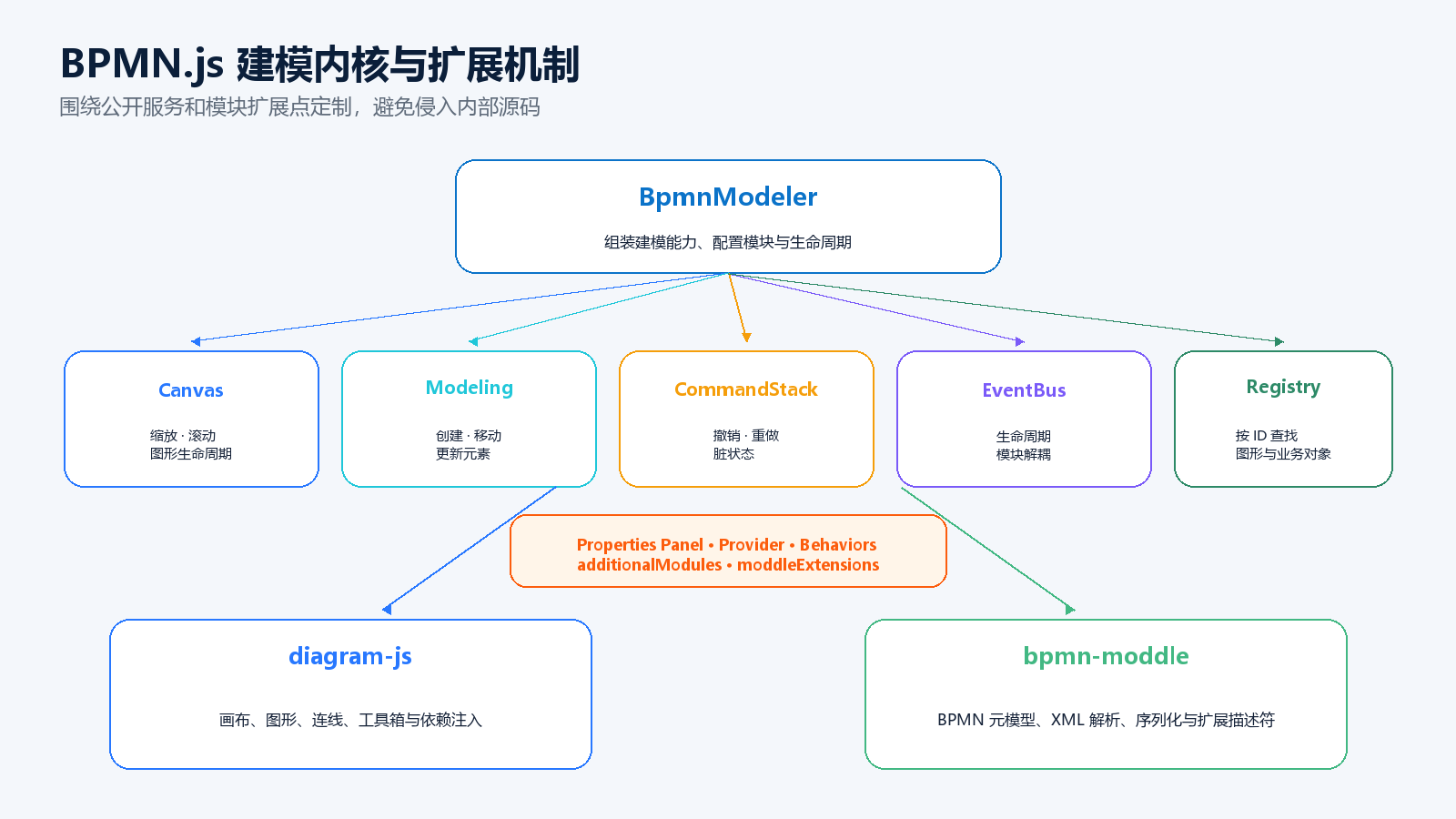

Vue 适合管理"组件之外"的状态，例如当前模型、编辑权限、未保存提示、候选人弹窗、表单选择器和发布对话框。BPMN.js 内部则已经有自己的画布、命令栈、事件总线和元素注册表，不要再用 Vue 响应式对象复制整棵图。

常用的公共服务包括：

canvas：缩放、定位和视口控制；
modeling：更新节点属性、移动和连接元素；
commandStack：撤销、重做与变更历史；
eventBus：订阅导入、选择和命令变化；
elementRegistry：按 ID 查询元素；
saveXML()、saveSVG()：导出可持久化资源。

属性修改应进入命令栈，而不是直接写 businessObject 或操作 SVG DOM。只有这样，撤销重做、脏状态和扩展模块才能得到一致结果。

js 复制代码

const commandStack = modeler.get("commandStack");
modeler.on("commandStack.changed", () => {
  dirty.value = commandStack.canUndo();
});

组件卸载时必须执行 modeler.destroy()，并清理窗口事件、定时器和自动保存任务，避免重复进入页面后监听器不断累积。

四、初始化 Modeler 与扩展模块

一个可维护的初始化入口应集中注册属性面板、业务模块和 moddle 描述，而不是让各个 Vue 页面分别拼装：

js 复制代码

const modeler = new Modeler({
  container: canvasRef.value,
  propertiesPanel: { parent: propertiesRef.value },
  additionalModules: [
    propertiesPanelModule,
    enterprisePropertiesProvider,
    enterprisePaletteProvider
  ],
  moddleExtensions: {
    camunda,
    enterprise: enterpriseDescriptor
  }
});

additionalModules 扩展设计时行为，例如属性面板、工具栏、渲染器和右键菜单；moddleExtensions 定义写入 BPMN XML 的数据结构。二者缺一不可：只注册界面模块，属性可能无法序列化；只注册 moddle，用户又没有配置入口。

升级 BPMN.js 时，优先依赖公开服务和官方扩展机制，避免访问 _definitions、私有字段或复制内部源码。私有 API 往往是跨大版本升级成本最高的部分。

五、模型协议与业务属性怎样设计

Camunda 属性用于表达目标引擎的执行语义，企业属性用于表达平台自己的审批语义，两者不要混在同一个命名空间中。例如审批人策略、按钮集合、表单版本和字段权限可以放进 enterprise:* 扩展元素，再由发布转换器生成目标引擎需要的配置。

xml 复制代码

<bpmn:userTask id="approveTask">
  <bpmn:extensionElements>
    <enterprise:approval assigneeType="role" roleCode="finance_manager" />
    <enterprise:form formKey="expense-form" version="12" />
  </bpmn:extensionElements>
</bpmn:userTask>

这种设计有三个好处：业务模型不直接依赖单一引擎；迁移时可以集中转换；查看旧模型时仍能保留未知扩展字段。平台还应为扩展协议维护 schemaVersion，并提供向前迁移函数与 XML 回归样例。

属性面板只是输入层，不能作为唯一校验入口。前端校验用于即时反馈，服务端校验才是发布闸门；服务端应重新解析 XML，检查开始/结束事件、断线节点、表达式、脚本、外部 URL、业务必填项和目标引擎兼容性。

六、草稿、发布版本、部署与实例必须分开

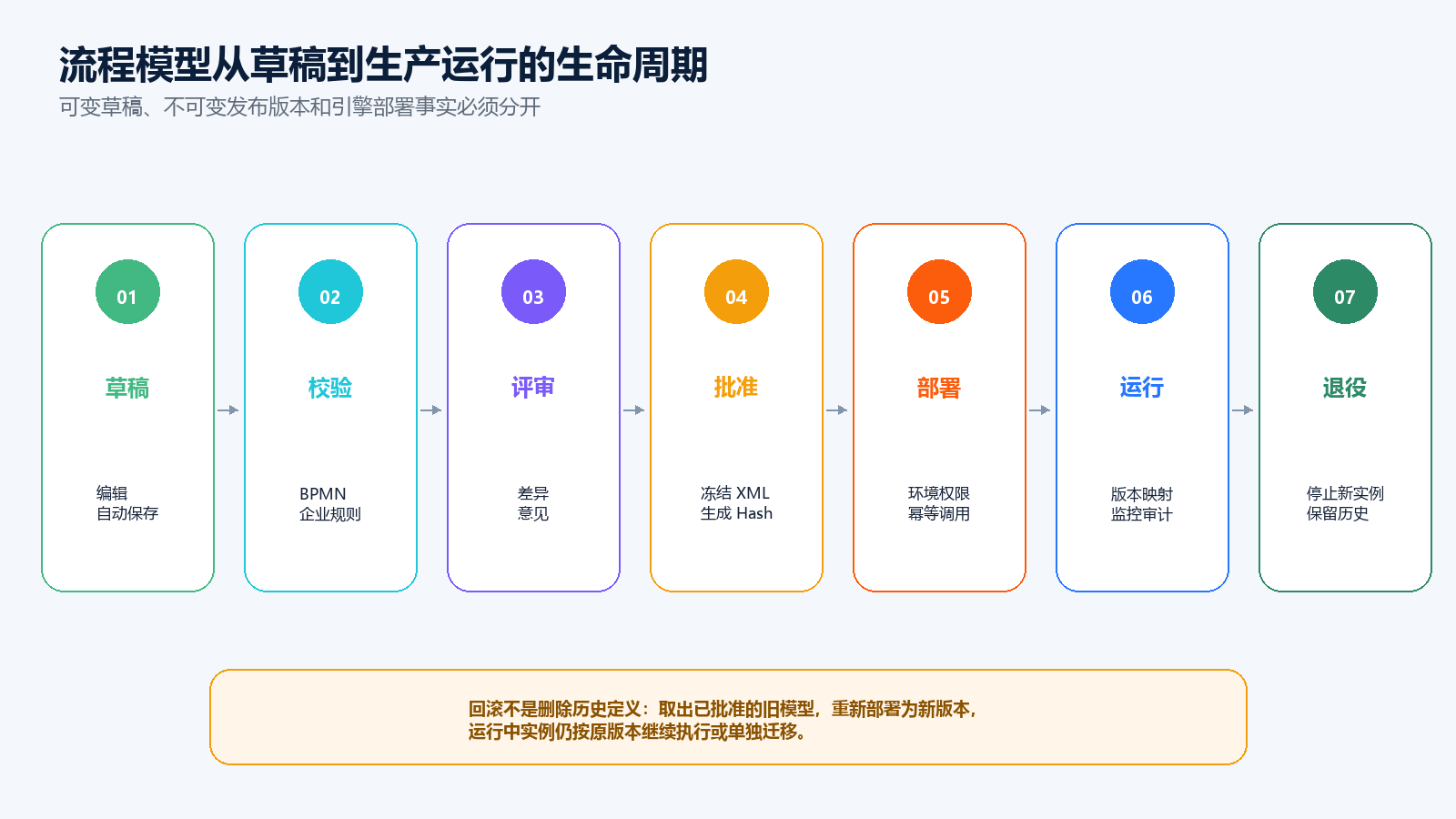

图 2　草稿可以修改，发布版本一经批准应保持不可变。

对象	是否可变	关键数据
Draft	可变	XML、revision、编辑人、自动保存时间
Release	不可变	版本号、XML、XML hash、校验与审批结果
Deployment	状态变化	环境、引擎类型、幂等键、引擎部署标识
Instance	按流程运行	已部署定义版本、业务键、运行状态

草稿保存使用 revision 乐观锁。客户端提交旧修订号时，服务端返回冲突，不能静默覆盖其他人的修改。发布时从草稿冻结出不可变 Release，并计算 XML hash；部署记录则描述"哪个发布版本部署到了哪个环境和引擎"。

新版本只影响新启动实例。存量实例是否迁移，应成为单独的受控运维动作，不能在发布时自动把所有运行实例切到新定义。

七、用统一接口隔离 Camunda 7 与 Camunda 8

Camunda 7 与 Camunda 8 的部署 API、身份认证、返回标识和运行架构不同，不能把它们当成同一个产品的前后版本。平台应在服务端定义稳定接口：

ts 复制代码

interface EngineAdapter {
  validate(release: ProcessRelease): Promise<ValidationResult>;
  deploy(release: ProcessRelease, env: Environment): Promise<DeploymentResult>;
  queryDeployment(id: string): Promise<DeploymentStatus>;
}

Camunda 7 适配器可调用其 REST Deployment API；Camunda 8 适配器调用 Orchestration Cluster API。前端只看到统一的发布状态和错误结构，不接触引擎原始字段。

适配点	Camunda 7	Camunda 8
典型形态	关系数据库上的嵌入式/服务化引擎	分布式流程编排平台
部署入口	REST Deployment API	Orchestration Cluster API
模型扩展	Camunda 7 moddle	Zeebe/Camunda 8 moddle
平台策略	适合存量系统适配	新项目按实际能力与许可边界评估

转换器必须显式报告不兼容元素，不能"尽量部署"。例如旧版表达式、监听器或扩展属性在目标引擎中没有等价语义时，应阻止发布并给出元素 ID 与修复建议。

八、发布部署链路怎样设计

图 3　后端冻结版本并持有引擎凭证，客户端只发起发布请求。

一次可靠发布可归纳为六步：

客户端提交模型 ID、草稿修订号和目标环境；
后端校验权限与修订号，冻结 Release；
执行平台规则、XML 安全和引擎兼容性校验；
以 releaseId + environment + engineType 生成幂等键；
调用目标引擎并记录部署结果；
返回统一状态，同时写入操作者、版本 hash 和引擎标识。

不要用一个本地数据库事务包住远程 HTTP 调用。先落库为 DEPLOYING，再调用引擎；成功后更新为 DEPLOYED。如果超时，标记为 UNKNOWN 并通过 deployment key 或资源 hash 对账，确认未部署后才能重试。

九、安全、性能与测试的最低要求

安全上，浏览器不能持有生产 Token，目标引擎地址不能由客户端任意传入。BPMN XML 应按不可信输入处理：限制体积，禁止危险实体，审查脚本、表达式、Connector 和 Webhook，并对发布、撤回、重新部署等操作记录审计日志。

性能问题通常来自频繁序列化、属性面板全量刷新和重复事件监听。自动保存应使用 debounce；只读页面使用 Viewer；SVG 预览在保存或发布时生成；大型候选人和表单数据按需搜索。

测试至少覆盖四层：

模型夹具：典型 BPMN 导入、导出后语义不丢失；
前端组件：初始化、销毁、脏状态、撤销重做和冲突提示；
后端契约：修订号、不可变版本、幂等、权限和错误转换；
引擎集成：真实部署、启动实例、推进任务并验证路径。

每次升级 BPMN.js、属性面板或 moddle 依赖时，都应运行同一批模型夹具，重点检查未知扩展是否被保留、属性是否能撤销、导出 XML 是否发生非预期变化。

十、从当前项目出发怎样渐进改造

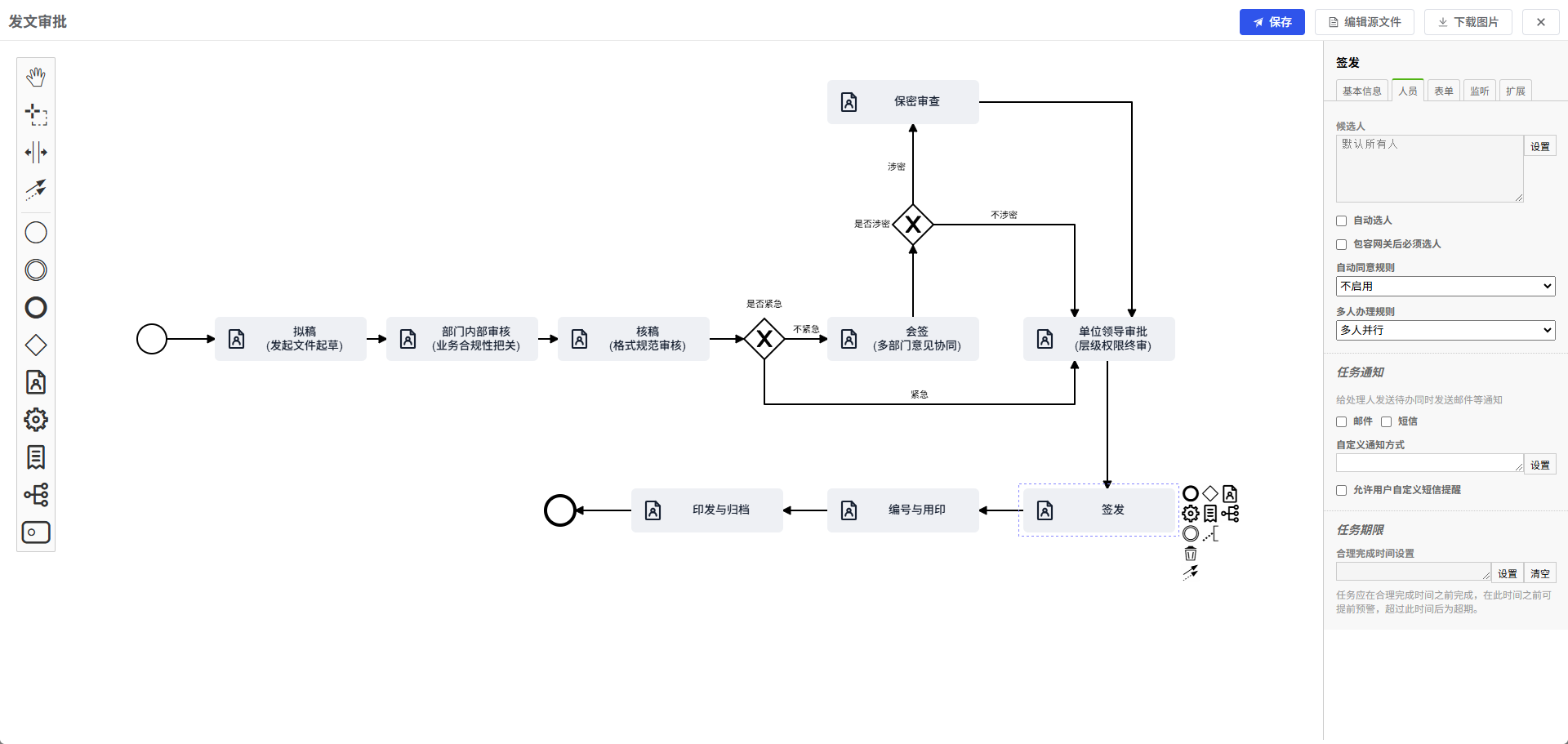

当前项目已经把设计能力封装在 frontend/ych-bpm-designer：入口同时暴露 Modeler、Viewer、NavigatedViewer、属性面板、Camunda provider，以及 simpleDesign、simpleRender 扩展。这说明云程低代码开发平台的流程设计器已经超出"嵌入一张画布"的阶段，具备继续平台化治理的基础。

项目当前仍保留较早的 BPMN.js 与属性面板依赖，并包含本地扩展代码。升级时不宜一次性替换全部页面，建议按以下顺序推进：

建立覆盖现有业务属性的 BPMN XML 夹具；
把私有字段访问改为公共服务和 CommandStack；
为企业属性建立独立 moddle 命名空间与 schemaVersion；
把草稿、Release、Deployment 分表管理；
把浏览器部署改为后端 EngineAdapter；
最后升级属性面板、样式和交互扩展。

这条路线先固定业务语义和发布边界，再替换技术实现，能显著降低旧模型打不开、扩展属性丢失和生产部署不可追踪的风险。
