车牌自动识别智能停车场收费管理系统方案

一、方案定位与核心价值

面向企事业单位、园区、小区、商场、医院、写字楼等场景，本方案以 DAIC-CP-SF 车牌识别软件 + DAIC-CP-MB 识别一体机 + DAIC-CP-DZ 道闸 为核心，构建一套纯车牌识别、脱机收费、无人值守的现代停车场管理系统。

核心价值：

告别刷卡：车辆不停车进出，彻底解决IC卡丢失、忘带、成本高的问题
脱机保障：断网状态下，一体机内置计费单元仍可独立完成固定车放行、临时车计时收费
封堵漏洞：自动计费+图像追溯，杜绝人工收费漏洞，避免停车费流失
提升体验：识别率>99.8%（多奥实测数据），平均通过时间<2秒
集中管控：一卡通平台统一管理车场、门禁、梯控，数据互通

行业参考：同类500万像素高清识别一体机，白天识别率≥99.9%、夜间≥99.6%，白名单容量10000条，支持脱机运行，已是当前智慧停车主流配置。

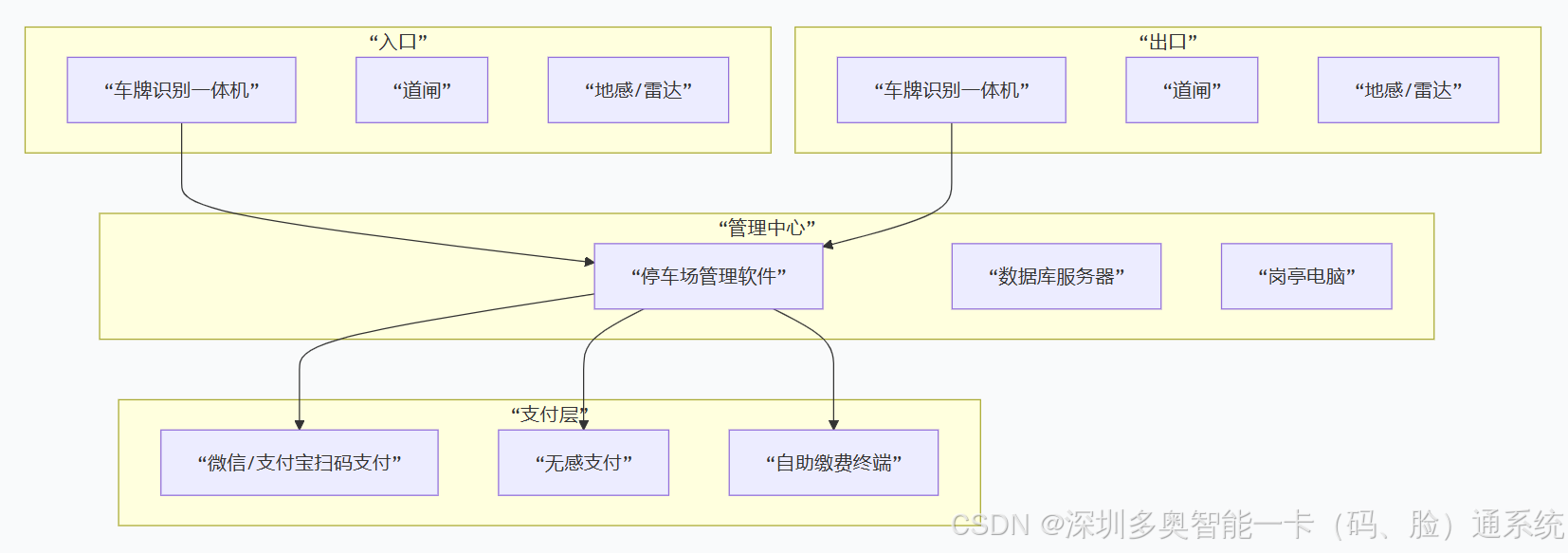

二、系统组成与核心设备

2.1 入口/出口一体化设备

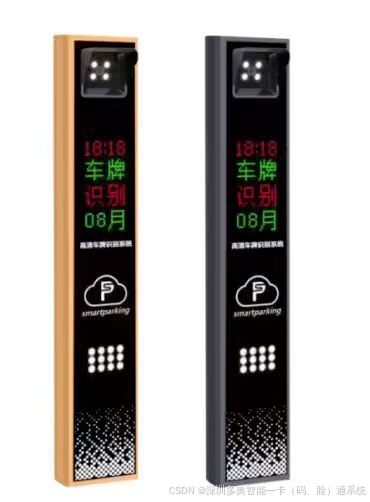

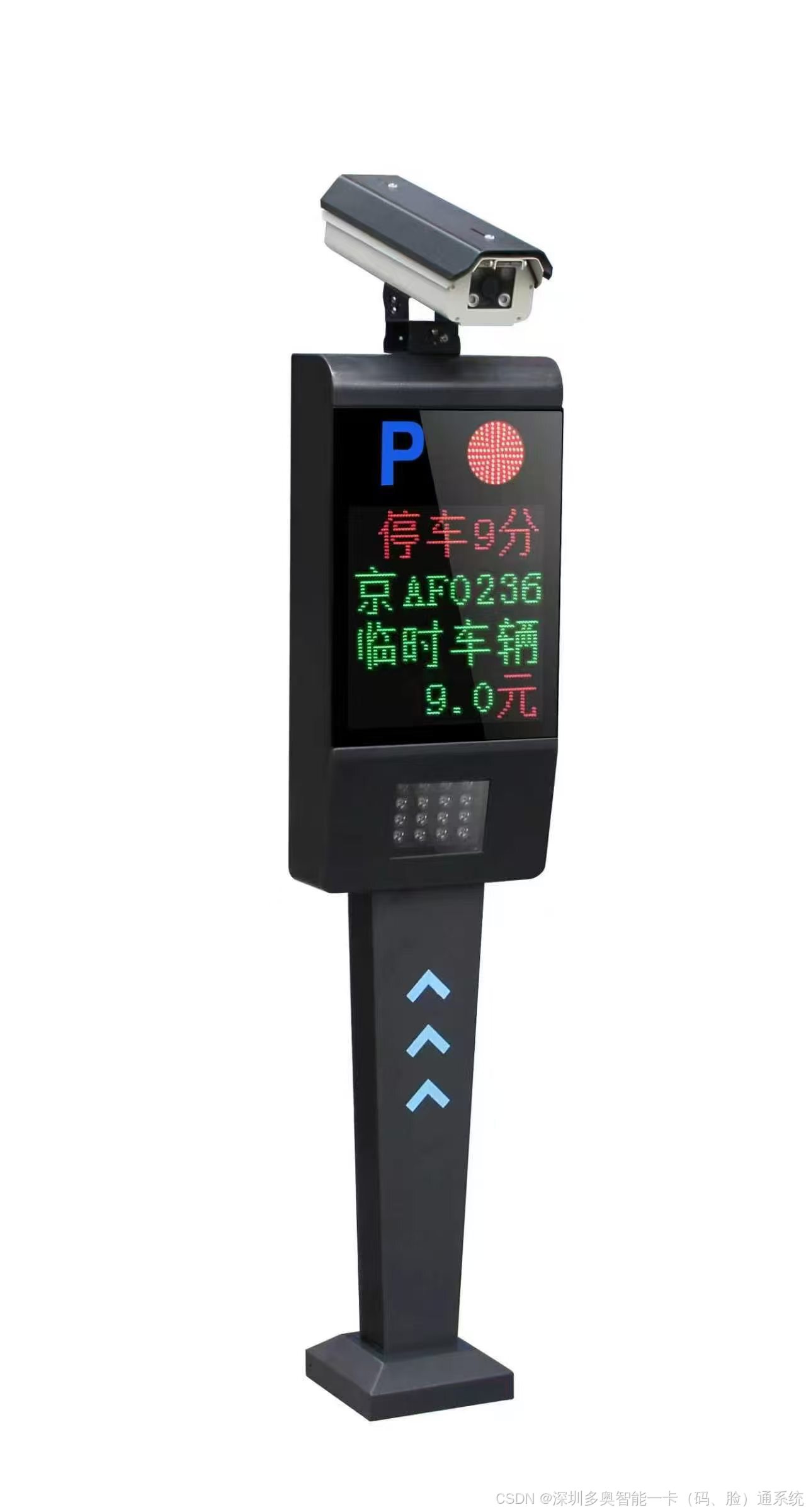

车牌识别一体机（DAIC-CP-MB）------集六大功能于一体：

车牌识别单元（AI视频流500万像素）
脱机收费单元
200W/500万高清摄像机
智能补光灯（5级亮度可调）
LED显示屏（2行或4行，自定义内容）
语音播报（TTS万能语音）

关键参数：

项目	规格
号牌识别率	白天≥99.8%；夜间≥99.6%
号牌检出率	白天≥99.9%；夜间≥99.7%
适应车速	0-40公里/小时
最佳拍摄范围	3-10米
图像传感器	1/2.7" CMOS，200W像素
最低照度	0.1 Lux
防护等级	IP66
通讯方式	TCP/IP
存储	TF卡（microSD卡）
工作温度	-25℃~+70℃
额定功率	400W（含道闸）

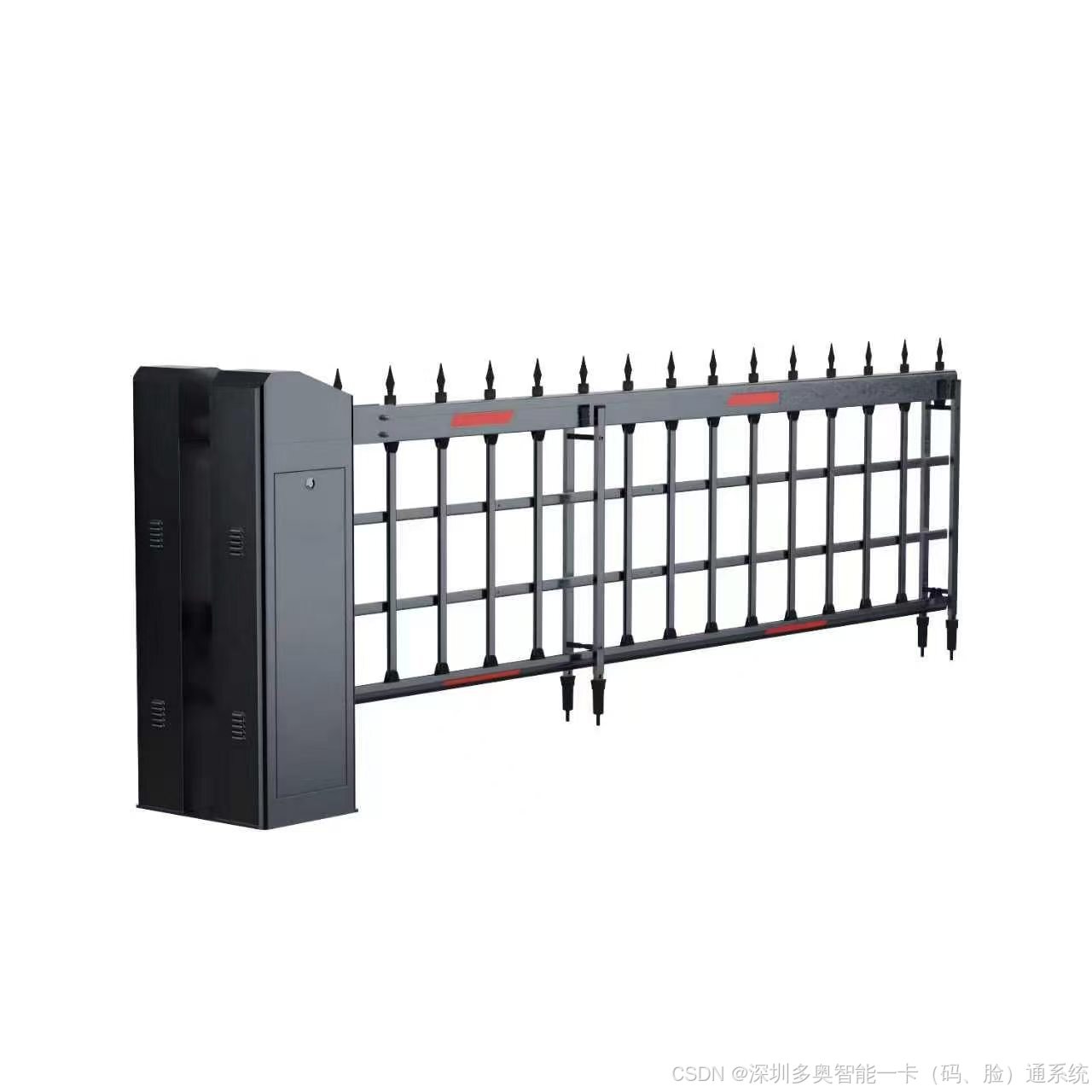

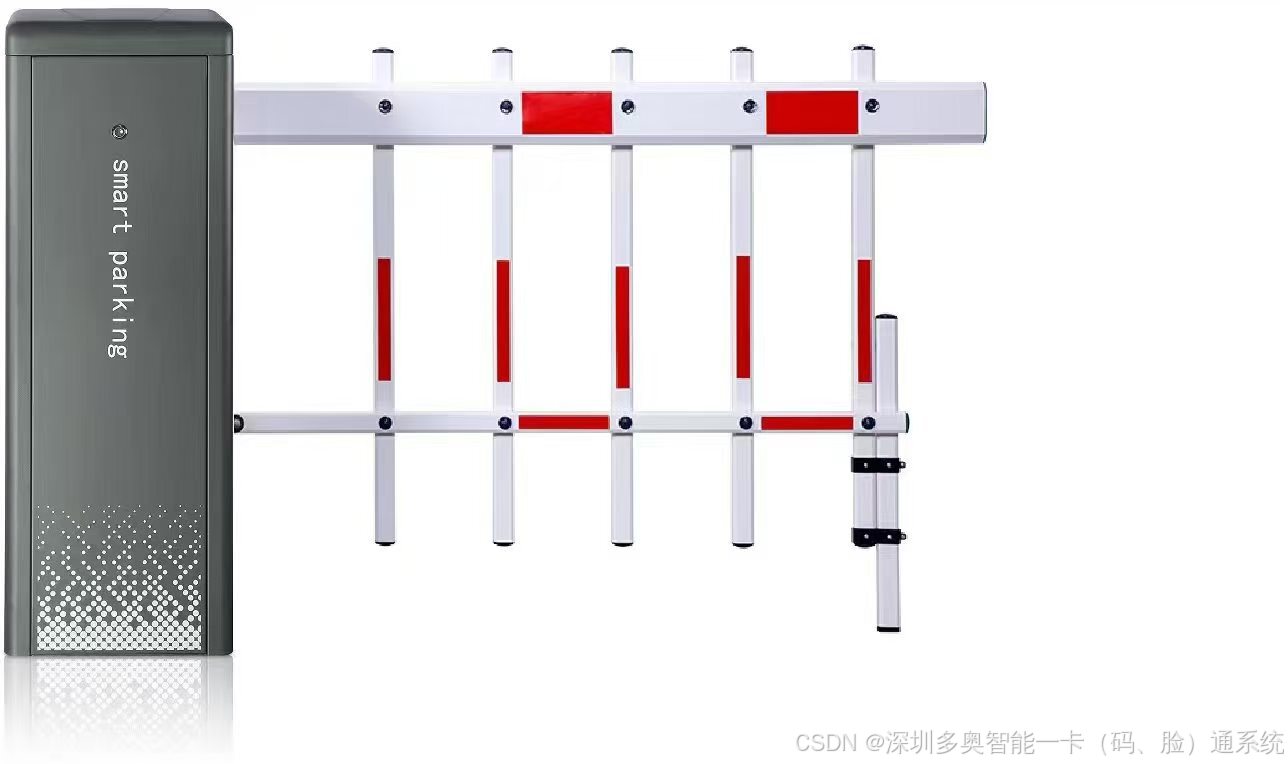

道闸（DAIC-CP-DZ）：

3/6秒双速机芯，起杆3秒、落杆6秒（可选1秒快速道闸）
遇阻返回功能：落杆过程中遇到阻力立即反弹，避免砸车砸人
可选地感防砸或微波雷达防砸
不抖杆、不热保、不卡死

2.2 管理中心

设备	作用
车牌识别服务器	运行DAIC-CP-SF管理软件
交换机	连接所有一体机与道闸
UPS电源	断电续航，保障系统稳定
打印机	票据输出（可选）

2.3 辅助设备

设备	作用
地感线圈/微波雷达	车辆检测，触发抓拍与防砸
辅材与线材	电源线(RVV)、网线(CAT5)、控制线(RVVP)

三、系统工作流程

入场流程

复制代码

车辆驶入识别区 → 地感触发/视频触发
    ↓
一体机抓拍+识别车牌（<0.5秒）
    ↓
DAIC-CP-MB 脱机判断：
  ├─ 固定车/月租车/VIP → 白名单匹配 → 道闸自动抬杆
  └─ 临时车 → 记录入场时间 → 显示屏提示"欢迎光临"+车牌号
    ↓
车辆通过 → 道闸落杆 → 车位计数器-1

出场流程

复制代码

车辆驶入识别区 → 抓拍识别
    ↓
系统匹配入场记录：
  ├─ 固定车 → 自动抬杆放行
  └─ 临时车 → 计算费用 → 显示屏显示金额 → 扫码支付/现金支付
    ↓
支付成功 → 道闸抬杆 → 车辆离场 → 道闸落杆

脱机保障：网络中断时，一体机本地存储白名单（可达2万条）和脱机记录（5万条），固定车正常进出，临时车按预设费率计时收费。

四、关键技术与创新点

1. 智能补光系统

软件控制补光灯，5级亮度可调
时控开关：亮度随时间自动变化，避免夜间刺眼
内置4颗LED灯（每颗最高1W），9颗高亮补光阵列可选

2. 双速道闸机芯

起杆3秒（快速放行），落杆6秒（安全防砸）
可选1秒快速道闸机芯，适用于高流量场景
遇阻返回+地感防砸+红外防砸，三重安全保护

3. AI视频流识别

基于海思高性能处理器，25fps分析帧率
支持车牌颜色、类型识别（蓝牌、黄牌、新能源、警车、军牌等）
识别角度≤45°，适应各种车道布局

4. 脱机收费单元

内嵌多种收费模式（按时、按次、分时、阶梯）
支持白名单2万条、脱机记录5万条
断网状态下独立运行，网络恢复后数据自动同步

五、合规与安全要点（重要）

依据 GB 50348-2018《安全防范工程技术标准》 及 DB11/T 2046.2-2022《智慧停车系统技术要求》：

要求	本方案对应设计
车辆进出响应时间 ≤100ms	一体机本地处理，响应远小于100ms
控制指令响应时间 ≤500ms	TCP/IP直连，满足要求
具备障碍物感应、遇阻反弹	DAIC-CP-DZ标配遇阻返回功能
具备车辆通过检测、开闸计数	地感/雷达+一体机双重检测
具备实时监控、语音提示、远程控制	DAIC-CP-SF软件支持
通信支持TCP/IP协议	全系统TCP/IP架构
显示屏防尘、防污、防暴	1.5mm高强度钢板+5mm钢化玻璃
挡车设备有车辆保护措施	三重防砸（遇阻/地感/红外）
与收费系统联合设置	自动计费+金额显示+统计管理
与门禁/梯控系统联合设置	支持MQTT协议对接一卡通平台

⚠️ 道闸安全警示 ：近年来小区道闸伤人事件时有发生，根本原因是防砸功能缺失或地感/红外未正确配置。本方案道闸标配遇阻返回 ，并建议地感+雷达双重防砸，且道闸安装位置须避开人行道。

六、第三方系统对接

DAIC-CP-SF 支持 MQTT协议与第三方系统对接，可实现：

与门禁系统（DAIC-MJ-SF）对接：车牌绑定业主，实现"车场-单元门-电梯"一卡通
与梯控系统（DAIC-TK-SF）对接：业主驱车回家，电梯自动派梯至车库层
与访客系统对接：访客预约后，车牌自动加入临时白名单
与机器人/AGV系统对接：AGV通过车牌识别区域时自动开门

┌─────────────────────────────────────────────────────────────────────────────┐

│ 车牌自动识别智能停车场收费管理系统架构 │

│ │

│ ┌───────────────────────────────────────────────────────────────────────┐ │

│ │ 管理中心 │ │

│ │ ┌──────────────────────────────────────────────────────────────┐ │ │

│ │ │ DAIC-CP-SF 智能停车场收费管理系统 │ │ │

│ │ │ • 车辆管理：固定车/临时车 │ │ │

│ │ │ • 人员管理：操作员权限 │ │ │

│ │ │ • 车场管理：车位/区域管理 │ │ │

│ │ │ • 报表查询：收费/通行记录 │ │ │

│ │ └──────────────────────────────────────────────────────────────┘ │ │

│ └───────────────────────────────────────────────────────────────────────┘ │

│ │ │

│ ▼ │

│ │ 出入口控制（一体机） │ │

│ │ │ │

│ │ │ DAIC-CP-MB 一体机车牌识别系统 │ │ │

│ │ │ │ │ │

│ │ │ ┌──────────────┐ ┌──────────────┐ ┌──────────────┐ │ │ │

│ │ │ │ AI视频流型 │ │ 脱机收费单元 │ │ LED显示屏 │ │ │ │

│ │ │ │ 500W摄像机 │ │ │ │ 2行/4行 │ │ │ │

│ │ │ │ │ │ │ │ 自定义内容 │ │ │ │

│ │ │ └──────────────┘ └──────────────┘ └──────────────┘ │ │ │

│ │ │ │ │ │

│ │ │ ┌──────────────┐ ┌──────────────┐ ┌──────────────┐ │ │ │

│ │ │ │ 智能补光 │ │ 语音模块 │ │ 海思处理器 │ │ │ │

│ │ │ │ 5级可调 │ │ 语音播报 │ │ 高性能 │ │ │ │

│ │ │ └──────────────┘ └──────────────┘ └──────────────┘ │ │ │

│ │ │

│ ▼ │

│ │ 道闸系统 │ │

│ │ │ │

│ │ ┌──────────────────┐ ┌──────────────────┐ ┌──────────────────┐ │ │

│ │ │ DAIC-CP-DZ │ │ 地感模块 │ │ 微波防砸 │ │ │

│ │ │ 道闸 │ │ 高度集成 │ │ (可选) │ │ │

│ │ │ 3/6S双速或1S快速 │ │ │ │ │ │ │

│ │ │ 遇阻返回 │ │ │ │ │ │ │

│ │ └──────────────────┘ └──────────────────┘ └──────────────────┘ │ │

└─────────────────────────────────────────────────────────────────────────────┘

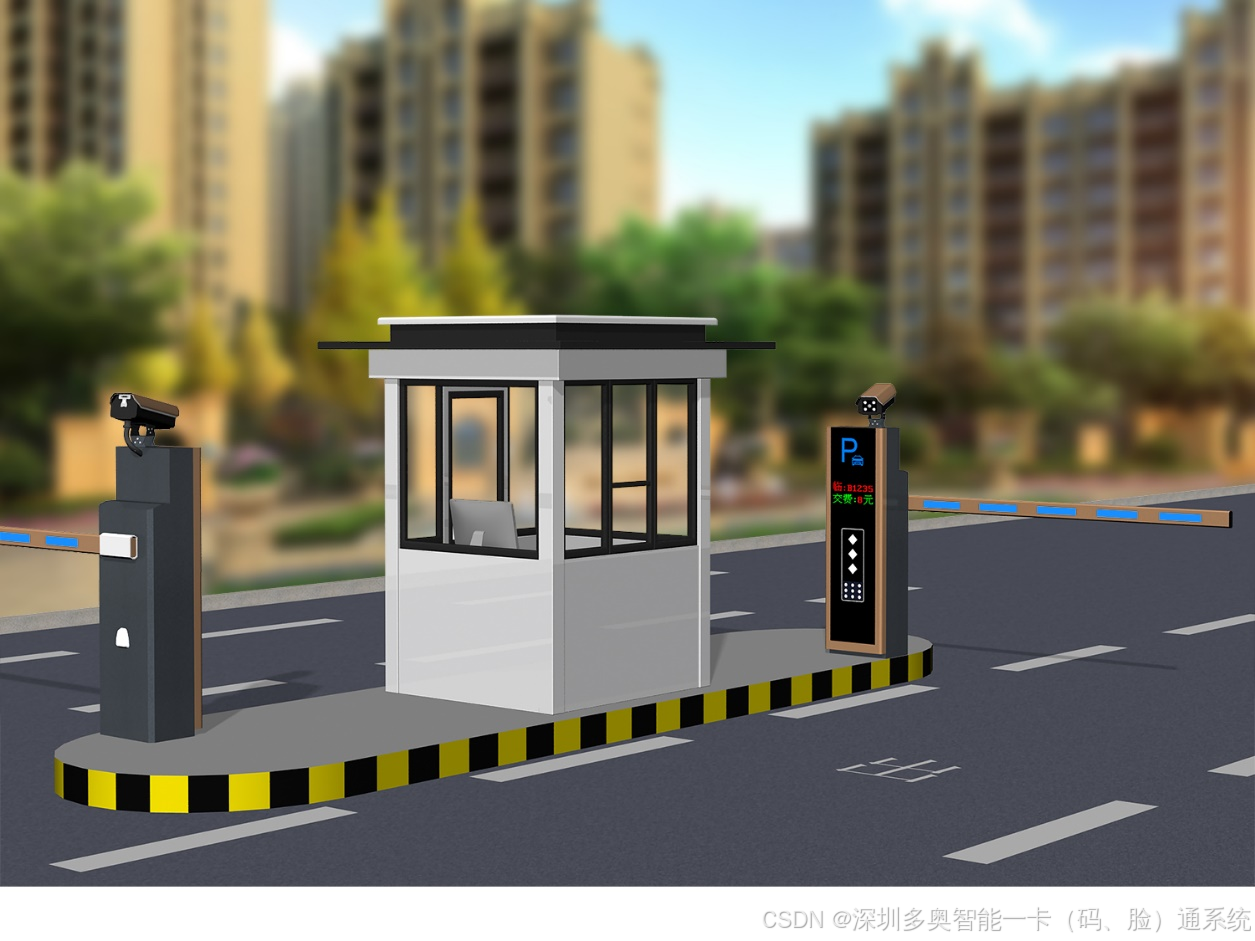

七、适用场景

场景	推荐配置
小区/公寓	入口+出口各1套，月租车为主，脱机收费
写字楼/园区	多入口多出口，MQTT对接门禁/梯控
商场/医院	高流量，建议1秒快速道闸，扫码支付
政府/企事业单位	固定车为主，白名单脱机放行，高安全
酒店	访客系统联动，临时车牌自动授权

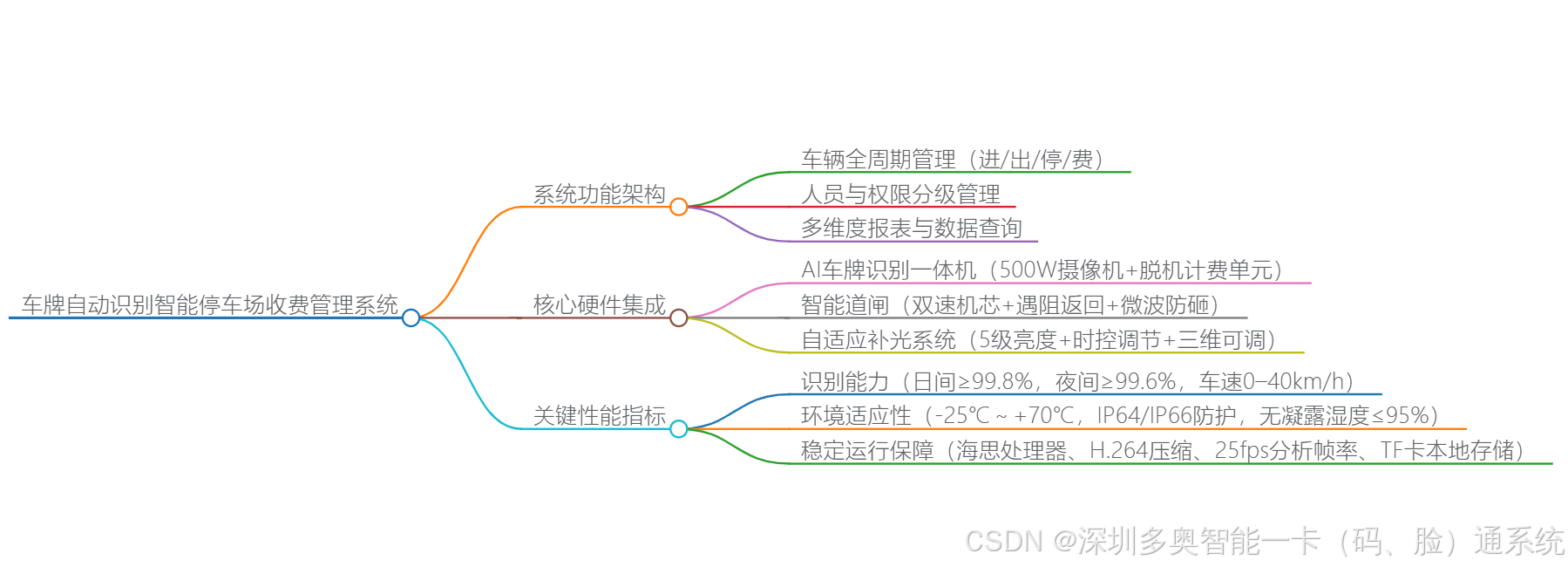

八、方案优势总结

高集成度：识别、收费、显示、补光、控制一体化，安装快捷
高识别率：>99.8%实测识别率，适应各种光照与天气
脱机无忧：网络故障不影响正常收费与通行
安全第一：道闸三重防砸，符合GB 50348国家标准
开放对接：MQTT协议，与门禁、梯控、访客系统无缝融合
降本增效：无人值守，杜绝收费漏洞，提升车位周转率

总结：本方案以DAIC-CP-SF+MB+DZ为核心，构建了一套技术先进、安全合规、开放互联的智能停车场收费管理系统。它不仅解决了传统停车场"刷卡慢、收费乱、管理难"的痛点，更通过与门禁、梯控、访客系统的深度融合，成为智慧楼宇/智慧园区"一卡通"战略的重要入口。

💡 落地建议 ：对于新建项目，建议直接采用联网模式+MQTT对接一卡通平台 ，最大化数据价值；对于改造项目，可采用脱机模式快速部署，后续再升级联网，保护初期投资。
