Altium Designer 原理图与 PCB 快速相互定位：Cross Probe 交叉探针

前言：在阅读较大的 Altium Designer 工程时，经常需要解决两个问题：

• 原理图中的某个器件，在 PCB 上具体位于哪里？
• PCB 上看到某个封装或焊盘，如何快速找到原理图中的对应位置？

如果依靠器件编号手动搜索，工程较大时效率很低。Altium Designer 提供的 Cross Probe（交叉探针） 可以直接完成原理图和 PCB 之间的对应定位。

1. 打开 Cross Probe

在 Altium Designer 中选择：

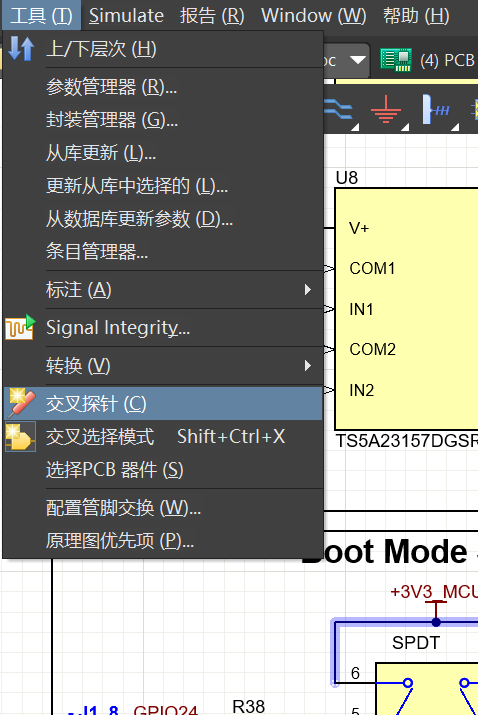

Tools → Cross Probe

即：

工具 → 交叉探针

进入 Cross Probe 后，鼠标光标会变成十字形，随后即可在原理图和 PCB 之间进行定位。

Cross Probe 交叉探针

2. 原理图定位到 PCB

需要查找某个原理图器件对应的 PCB 封装时，先进入：

Tools → Cross Probe

光标变为十字形后：

按住 Ctrl，再单击原理图中的目标元件。

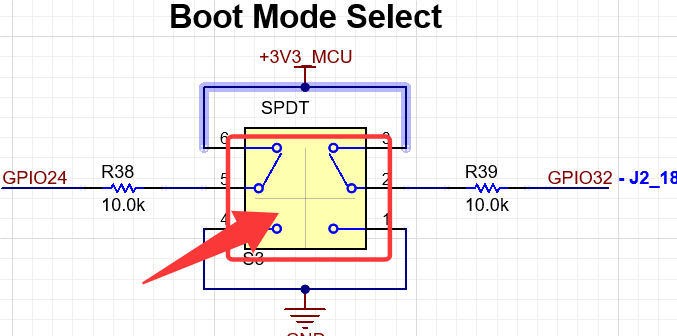

在原理图中选择目标元件

Altium Designer 会自动切换到 PCB，并定位到该器件对应的封装。

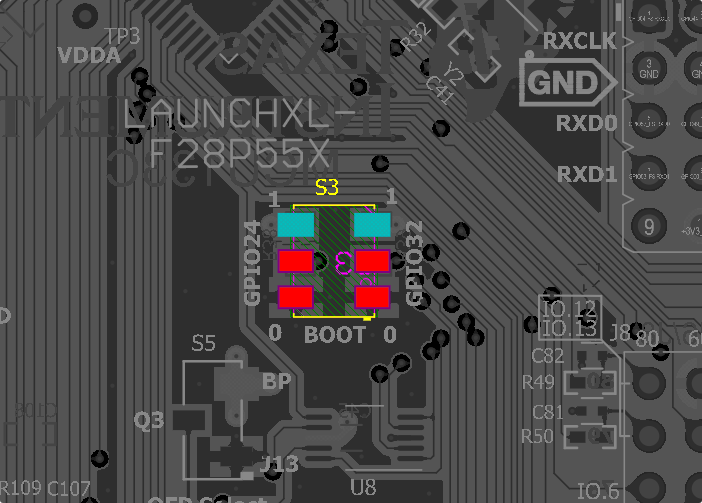

PCB 中自动定位对应封装

这样在查看 MCU、电源芯片、接口器件等电路时，可以快速确认其实际 PCB 布局位置，不需要再手动根据位号查找。

3. PCB 定位到原理图

Cross Probe 同样可以反向使用。

例如已经在 PCB 中找到某个器件，希望进一步查看它在原理图中的连接关系，可以对相应封装进行定位。

需要进一步定位具体引脚时：

先进入 Cross Probe ，鼠标光标变成十字形后

按住 Ctrl，再单击封装中的一个焊盘。

例如单击器件的某个焊盘后，即可在原理图中定位到对应的器件引脚。

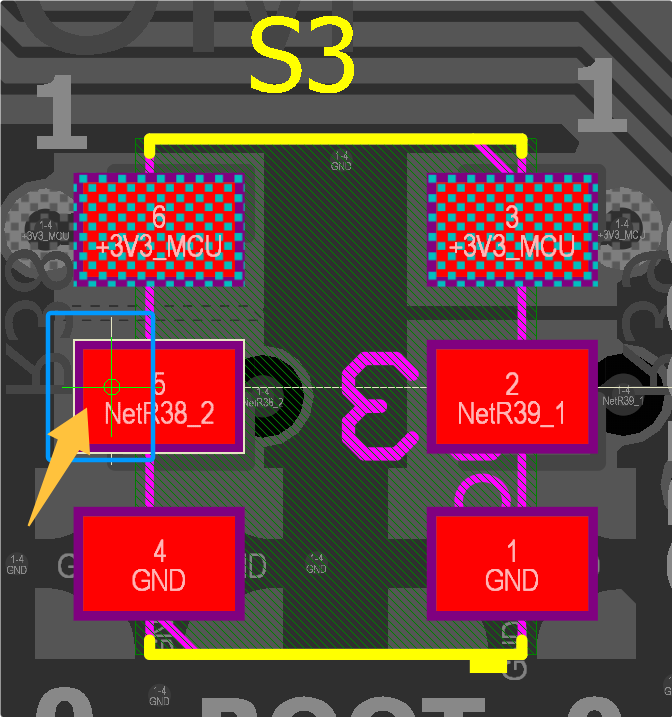

PCB 中选择对应焊盘

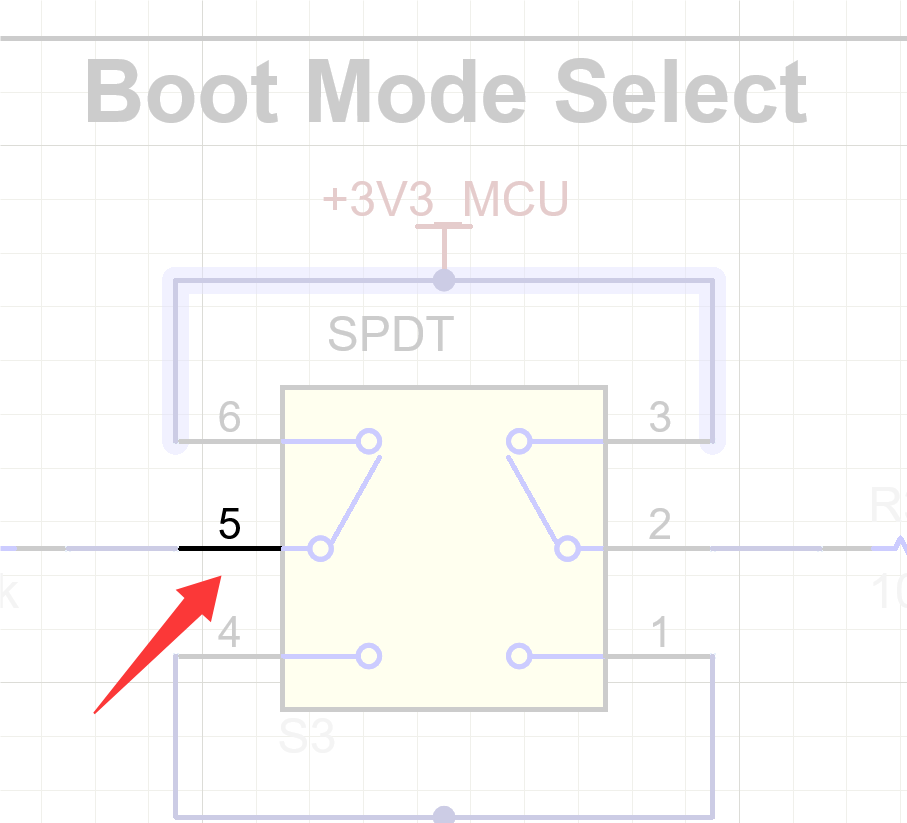

原理图中定位对应引脚

这种方式不仅可以确定"这个 PCB 封装对应哪个原理图器件"，还可以进一步确认具体焊盘与原理图引脚之间的对应关系。

4. 两种定位方式

实际使用时可以记住下面两个方向：

原理图 → PCB

Tools → Cross Probe
        ↓
按住 Ctrl
        ↓
单击原理图元件
        ↓
跳转到 PCB 对应封装

以及：

PCB → 原理图

Tools → Cross Probe
        ↓
按住 Ctrl
        ↓
单击封装中的焊盘
        ↓
跳转到原理图对应引脚

总结

Altium Designer 的 Cross Probe 是查看原理图和 PCB 对应关系时非常实用的功能。

核心操作可以记为：

Tools → Cross Probe

随后配合：

Ctrl + 单击

即可在原理图器件、PCB 封装以及具体引脚之间快速定位。

对于引脚数量较多的 MCU、连接器以及复杂开发板工程，使用交叉探针可以明显减少手动查找器件和引脚的时间。
