Micrometer 系列【68】统一观测：基于 Spring Boot 的生产级演示案例

文章目录

[1. 案例概述](#1. 案例概述)
- [1.1 跨进程问题](#1.1 跨进程问题)
- [1.2 整体架构](#1.2 整体架构)
- [1.3 技术栈与版本对齐](#1.3 技术栈与版本对齐)
[2. 环境搭建](#2. 环境搭建)
- [2.1 前置：Nacos 服务端 3.x](#2.1 前置：Nacos 服务端 3.x)
- [2.2 父 POM：多模块 + 版本对齐](#2.2 父 POM：多模块 + 版本对齐)
- [2.3 子模块依赖](#2.3 子模块依赖)
- [2.4 两个服务的 application.yaml](#2.4 两个服务的 application.yaml)
[3. 代码实现](#3. 代码实现)
- [3.1 被调方 payment-service](#3.1 被调方 payment-service)
- [3.2 调用方 order-service：@HttpExchange 声明式接口](#3.2 调用方 order-service：@HttpExchange 声明式接口)
- [3.3 调用方 order-service：装配客户端](#3.3 调用方 order-service：装配客户端)
- [3.4 调用方 order-service：业务 + 观测](#3.4 调用方 order-service：业务 + 观测)
- [3.5 跨进程 trace 自动传播的原理](#3.5 跨进程 trace 自动传播的原理)
[4. 运行与验证](#4. 运行与验证)
- [4.1 构建](#4.1 构建)
- [4.2 启动两个服务](#4.2 启动两个服务)
- [4.3 远程调用验证](#4.3 远程调用验证)
- [4.4 错误路径](#4.4 错误路径)
- [4.5 跨服务链路验证](#4.5 跨服务链路验证)
[5. 总结和扩展](#5. 总结和扩展)
- [5.1 与单进程案例的对比](#5.1 与单进程案例的对比)
- [5.2 其他远程调用框架集成](#5.2 其他远程调用框架集成)

1. 案例概述

1.1 跨进程问题

单进程里，Micrometer 的 Observation 靠 openScope() 维护一张 ThreadLocal 栈，子观测自动成为父观测的 child，Span 自动串成树。

但分布式系统里，「下单」和「支付」通常不在同一个进程：

它们各自是一个独立的 Spring Boot 应用，有各自的端口、各自的 JVM、各自的 ThreadLocal；
order-service 通过 Http 、Grpc 远程调 payment-service ，垮进程场景线程栈已经断了 ，payment 怎么知道自己是 order 这条链路上的子节点呢

1.2 整体架构

一个简单的微服务架构：

复制代码

        curl / 浏览器
             │  POST /api/order/create?orderNo=NO-001&userId=1001
             ▼
   ┌──────────────────────┐     注册/发现      ┌──────────────┐
   │   order-service :8081 │ ─────────────────▶ │  Nacos :8848  │
   └──────────────────────┘                     └──────────────┘
             │  远程调用支付（服务名 payment-service）
             │
             │
             ▼
   ┌──────────────────────┐
   │  payment-service :8082 │
   └──────────────────────┘

模块拆分为：

1.3 技术栈与版本对齐

组件	版本	说明
Spring Boot	4.1.0	与 `micrometer-boot-demo` 一致，JDK 17
Spring Cloud BOM	2025.1.2 (Oakwood)	官方矩阵：Boot 4.1 必须 ≥ 2025.1.2（2025.1.1 只支持 4.0.x）
Spring Cloud Alibaba BOM	2025.1.0.0	追踪 Spring Cloud 2025.1.x；要求 Nacos 服务端 3.x
Nacos 服务端	3.x	本机 `localhost:8848`，开启鉴权（`nacos / nacos`）
链路导出	OTLP → `192.168.1.1:4318`	复用现有 Collector（Jaeger 后端）

Boot 4 对 starter 做了模块化拆分，本案例用到三个关键新命名：

spring-boot-starter-webmvc（原 -web）

spring-boot-restclient（RestClient 自动配置 + 观测，独立模块）

spring-boot-micrometer-tracing-opentelemetry（链路自动配置，独立模块）

2. 环境搭建

2.1 前置：Nacos 服务端 3.x

SCA 2025.1.0.0 要求 Nacos 服务端 3.x 。本机已启动在 localhost:8848，且开启了鉴权，默认账号 nacos / nacos ：

bash 复制代码

# 控制台
http://localhost:8080/nacos

服务端开启鉴权后，客户端必须显式传 username / password，否则注册时报 401 User not found!。

2.2 父 POM：多模块 + 版本对齐

micrometer-cloud-demo/pom.xml：

xml 复制代码

<parent>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-parent</artifactId>
    <version>4.1.0</version>
    <relativePath/>
</parent>

<groupId>com.yovis.example</groupId>
<artifactId>micrometer-cloud-demo</artifactId>
<version>0.0.1-SNAPSHOT</version>
<packaging>pom</packaging>

<modules>
    <module>order-service</module>
    <module>payment-service</module>
</modules>

<properties>
    <java.version>17</java.version>
    <!-- Boot 4.1 必须配 Spring Cloud 2025.1.2（2025.1.1 只支持 4.0.x） -->
    <spring-cloud.version>2025.1.2</spring-cloud.version>
    <!-- 2026-02 发布，追踪 Spring Cloud 2025.1.x；要求 Nacos 服务端 3.x -->
    <spring-cloud-alibaba.version>2025.1.0.0</spring-cloud-alibaba.version>
</properties>

<dependencyManagement>
    <dependencies>
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-dependencies</artifactId>
            <version>${spring-cloud.version}</version>
            <type>pom</type>
            <scope>import</scope>
        </dependency>
        <dependency>
            <groupId>com.alibaba.cloud</groupId>
            <artifactId>spring-cloud-alibaba-dependencies</artifactId>
            <version>${spring-cloud-alibaba.version}</version>
            <type>pom</type>
            <scope>import</scope>
        </dependency>
    </dependencies>
</dependencyManagement>

2.3 子模块依赖

order-service （调用方）比 payment 多 3 个依赖：

xml 复制代码

<!-- MVC 入口（Boot 4 模块化） -->
<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-webmvc</artifactId>
</dependency>
<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-actuator</artifactId>
</dependency>
<!-- RestClient 自动配置与观测，供 @HttpExchange 使用 -->
<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-restclient</artifactId>
</dependency>
<!-- 服务名解析：@HttpExchange 里的 payment-service 经 LoadBalancer 解析到 Nacos 实例 -->
<dependency>
    <groupId>org.springframework.cloud</groupId>
    <artifactId>spring-cloud-starter-loadbalancer</artifactId>
</dependency>
<!-- Nacos 服务注册与发现 -->
<dependency>
    <groupId>com.alibaba.cloud</groupId>
    <artifactId>spring-cloud-starter-alibaba-nacos-discovery</artifactId>
</dependency>
<!-- 链路：OpenTelemetry bridge + OTLP 导出（Boot 4 独立模块） -->
<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-micrometer-tracing-opentelemetry</artifactId>
</dependency>
<dependency>
    <groupId>io.micrometer</groupId>
    <artifactId>micrometer-tracing-bridge-otel</artifactId>
</dependency>
<dependency>
    <groupId>io.opentelemetry</groupId>
    <artifactId>opentelemetry-exporter-otlp</artifactId>
</dependency>

payment-service （被调方）：只有 webmvc、actuator、nacos-discovery、tracing 三件套，不需要 RestClient 和 LoadBalancer。

2.4 两个服务的 application.yaml

order-service （src/main/resources/application.yaml）：

yaml 复制代码

server:
  port: 8081

spring:
  application:
    name: order-service
  cloud:
    nacos:
      username: nacos
      password: 123456
      discovery:
        server-addr: localhost:8848

management:
  tracing:
    sampling:
      probability: 1.0
  opentelemetry:
    tracing:
      export:
        otlp:
          endpoint: http://192.168.1.1:4318/v1/traces

payment-service 结构完全一致，只有 port: 8082 和 name: payment-service 不同。

3. 代码实现

3.1 被调方 payment-service

业务服务 PaymentService.java：故意 sleep 200ms 模拟网关耗时，FAIL 渠道抛异常演示错误路径：

java 复制代码

@Service
public class PaymentService {

    public PaymentResult pay(String orderId, String payChannel) {
        if ("FAIL".equalsIgnoreCase(payChannel)) {
            throw new IllegalStateException("模拟支付失败: channel=" + payChannel);
        }
        try {
            TimeUnit.MILLISECONDS.sleep(200);
        }
        catch (InterruptedException e) {
            Thread.currentThread().interrupt();
            throw new RuntimeException(e);
        }
        String payNo = "PAY-" + UUID.randomUUID().toString().substring(0, 8).toUpperCase();
        return new PaymentResult(payNo, orderId, new BigDecimal("99.90"), "PAID");
    }

    public record PaymentResult(String payNo, String orderId, BigDecimal amount, String status) {
    }
}

控制器 PaymentController.java：

java 复制代码

@RestController
@RequestMapping("/api")
public class PaymentController {

    private final PaymentService paymentService;

    public PaymentController(PaymentService paymentService) {
        this.paymentService = paymentService;
    }

    @PostMapping("/pay")
    public PaymentService.PaymentResult pay(@RequestParam String orderId,
            @RequestParam(defaultValue = "WECHAT") String payChannel) {
        return this.paymentService.pay(orderId, payChannel);
    }
}

3.2 调用方 order-service：@HttpExchange 声明式接口

@HttpExchange 是 spring-web 自带的 HTTP Interface（Feign 的替代品），无需额外依赖 。接口里的 url 用服务名 payment-service 而非 IP，解析交给 LoadBalancer。

api/PaymentApi.java：

java 复制代码

/**
 * 支付服务 HTTP Interface（@HttpExchange，Feign 的替代）。
 * url 里的主机名 {@code payment-service} 是 Nacos 注册的服务名，
 * 由 {@code @LoadBalanced RestClient} 经 LoadBalancer 解析到实际实例。
 */
@HttpExchange(url = "http://payment-service/api/pay")
public interface PaymentApi {

    @PostExchange
    PaymentResult pay(@RequestParam("orderId") String orderId,
            @RequestParam("payChannel") String payChannel);
}

api/PaymentResult.java：

java 复制代码

public record PaymentResult(String payNo, String orderId, BigDecimal amount, String status) {
}

3.3 调用方 order-service：装配客户端

config/PaymentClientConfig.java：两个 Bean 完成「服务名 → 可调用客户端」的组装：

java 复制代码

@Configuration
public class PaymentClientConfig {

    // ① @LoadBalanced：让 RestClient 在发送时把 payment-service 交给 LoadBalancer 解析
    @Bean
    @LoadBalanced
    RestClient.Builder restClientBuilder() {
        return RestClient.builder();
    }

    // ② HttpServiceProxyFactory：把声明式接口 PaymentApi 生成成可调用的代理
    @Bean
    PaymentApi paymentApi(@LoadBalanced RestClient.Builder builder, ObservationRegistry observationRegistry) {
        // ③ 关键：@LoadBalanced 的原型 builder 只被 Spring Cloud 挂上 LoadBalancer 拦截器，
        //    不经过 Boot 的 RestClientBuilderCustomizer（观测），必须手动补挂观测，
        //    否则出站请求不生成 http.client span、不发 traceparent，跨服务链路会断成两条。
        RestClient restClient = builder
            .observationRegistry(observationRegistry)
            .observationConvention(new DefaultClientRequestObservationConvention())
            .build();
        HttpServiceProxyFactory factory = HttpServiceProxyFactory
            .builderFor(RestClientAdapter.create(restClient))
            .build();
        return factory.createClient(PaymentApi.class);
    }
}

关键点 ：@LoadBalanced 注解是这一切的枢纽。它给 RestClient.Builder 装上一个 LoadBalancer 拦截器，http://payment-service/api/pay 里以服务名 形式出现的主机名，会在真正发请求前被解析成 Nacos 注册表里的实例地址（192.168.142.1:8082）。

3.4 调用方 order-service：业务 + 观测

service/OrderService.java：用 Observation 包住下单逻辑，paymentApi.pay(...) 的远程调用发生在观测作用域内：

java 复制代码

@Service
public class OrderService {

    private final PaymentApi paymentApi;
    private final ObservationRegistry observationRegistry;

    public OrderService(PaymentApi paymentApi, ObservationRegistry observationRegistry) {
        this.paymentApi = paymentApi;
        this.observationRegistry = observationRegistry;
    }

    public OrderResult createOrder(String orderNo, Long userId, String orderType) {
        return Observation.createNotStarted("order.create", this.observationRegistry)
            .lowCardinalityKeyValue("order.type", orderType)
            .observe(() -> {
                String orderId = "ORD-" + UUID.randomUUID().toString().substring(0, 8).toUpperCase();
                BigDecimal amount = new BigDecimal("99.90");
                // 远程调用支付服务：内部经 @HttpExchange + LoadBalancer 打到 payment-service
                PaymentResult payment = this.paymentApi.pay(orderId, "WECHAT");
                return new OrderResult(orderId, orderNo, amount, "CREATED", payment);
            });
    }

    public record OrderResult(String orderId, String orderNo, BigDecimal amount, String status,
            PaymentResult payment) {
    }
}

controller/OrderController.java：

java 复制代码

@RestController
@RequestMapping("/api/order")
public class OrderController {

    private final OrderService orderService;

    public OrderController(OrderService orderService) {
        this.orderService = orderService;
    }

    @PostMapping("/create")
    public OrderService.OrderResult createOrder(@RequestParam(defaultValue = "NO-001") String orderNo,
            @RequestParam(defaultValue = "1001") Long userId,
            @RequestParam(defaultValue = "NORMAL") String orderType) {
        return this.orderService.createOrder(orderNo, userId, orderType);
    }
}

3.5 跨进程 trace 自动传播的原理

本案例没有写任何 trace 相关代码 ，链路却能跨进程拼起来，靠的是 micrometer-otel 的自动埋点 + OTel 的 W3C TraceContext Propagator：

复制代码

order-service 进程内                              │ 网络              │  payment-service 进程内
                                                  │                   │
Observation("order.create") 打开 scope           │                   │
  └─ http.client span（发请求前）                  │  inject            │
       Span.current() 已存在                       │  traceparent:     │
       → 生成子 span C                            │  00-T-A-01        │
       → 把 C 的信息注入 header                   │ ─────────────────▶│
       └─ GET /api/pay HTTP/1.1                   │                   │   http.server span（收到请求）
           traceparent: 00-T-A-01                 │                   │     extract 出 (T, A, sampled)
                                                  │                   │     → 新 span B 的 parentId = A
                                                  │                   │     → 自动成为 C 的兄弟、A 的子

关键点：

inject（注入） ：客户端在发请求前，把当前 Span 的 traceId/spanId/采样标志 写进 traceparent: 00-<traceId>-<spanId>-01。
extract（提取） ：服务端收到请求时，从 header 还原出父上下文，新建的 http.server span 自动把 parentId 设为传来的 spanId。

这就是之前「Propagator 跨进程上下文透传」的源码原理在本工程的开箱即用 落地，手动版要自己 inject/extract，Boot 自动配置版零成本。

4. 运行与验证

4.1 构建

bash 复制代码

cd micrometer-cloud-demo
mvn clean package

4.2 启动两个服务

bash 复制代码

java -jar payment-service/target/payment-service-0.0.1-SNAPSHOT.jar
java -jar order-service/target/order-service-0.0.1-SNAPSHOT.jar

启动日志里出现注册成功的标志：

text 复制代码

payment-service: nacos registry, DEFAULT_GROUP payment-service 192.168.142.1:8082 register finished
order-service:   nacos registry, DEFAULT_GROUP order-service   192.168.142.1:8081 register finished

到 Nacos 控制台（http://localhost:8848/nacos，服务管理 → 服务列表）确认两个实例都在。

4.3 远程调用验证

bash 复制代码

curl -X POST "http://localhost:8081/api/order/create?orderNo=NO-001&userId=1001"

json 复制代码

{
  "orderId": "ORD-F80D970C",
  "orderNo": "NO-001",
  "amount": 99.90,
  "status": "CREATED",
  "payment": {
    "payNo": "PAY-695ECB31",
    "orderId": "ORD-F80D970C",
    "amount": 99.90,
    "status": "PAID"
  }
}

4.4 错误路径

bash 复制代码

curl -X POST "http://localhost:8082/api/pay?orderId=ORD-F80D970C&payChannel=FAIL"

返回 500 Internal Server Error，对应 PaymentService 抛出的 IllegalStateException("模拟支付失败: channel=FAIL")。

4.5 跨服务链路验证

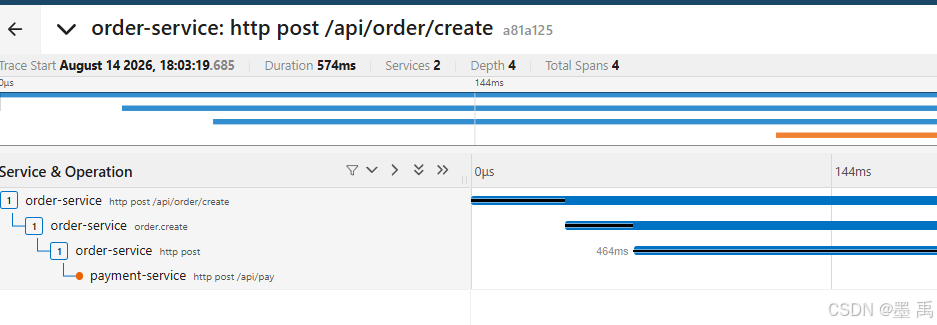

在 Jaeger 控制台按 order-service 的 traceId 查询，应看到同一条 trace 下的父子结构。

四个 span 共享同一个 traceId ：

text 复制代码

http post /api/order/create   order-service    根（无父）
└─ order.create               order-service    父 = 根
   └─ http post（http.client） order-service    父 = order.create
      └─ http post /api/pay    payment-service   父 = order 的 http.client，同 traceId

5. 总结和扩展

5.1 与单进程案例的对比

维度	单进程（micrometer-boot-demo）	跨进程（micrometer-cloud-demo）
部署	一个应用、一个 JVM	order-service + payment-service 两个应用
调用方式	方法调用 `orderService.createOrder()`	HTTP 远程调用 `paymentApi.pay()`
服务定位	不需要	Nacos 注册发现 + LoadBalancer 服务名解析
上下文传播	ThreadLocal + `openScope()` 栈	W3C `traceparent` header（inject/extract）
父子 Span 形成	同线程自动嵌套	跨进程靠 header 提取 parentId
观测代码	五件套（Context/Documentation/Convention/Handler/Config）	`Observation.createNotStarted` 极简 API
追踪配置	`/actuator/prometheus` 看指标	OTLP 导出到 Collector，Tempo/Jaeger 看链路

两篇合起来正好是「统一观测」的完整拼图：单进程 靠 Observation 栈把指标、日志、嵌套 Span 对齐到同一份上下文；跨进程 靠 Propagator 把这份上下文沿 HTTP 传到下游，同一个 traceId、同一棵调用树，贯穿整条业务链路。

5.2 其他远程调用框架集成

官方文档已经提供了详细的集成说明，这里就不赘述了

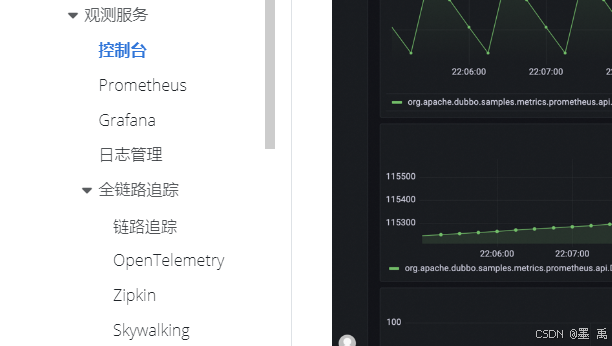

Java 生态的组件或者框架，一般都提供了可观测性内置集成，比如常用的 Dubbo ，在官方文档中可以看到全套支持：

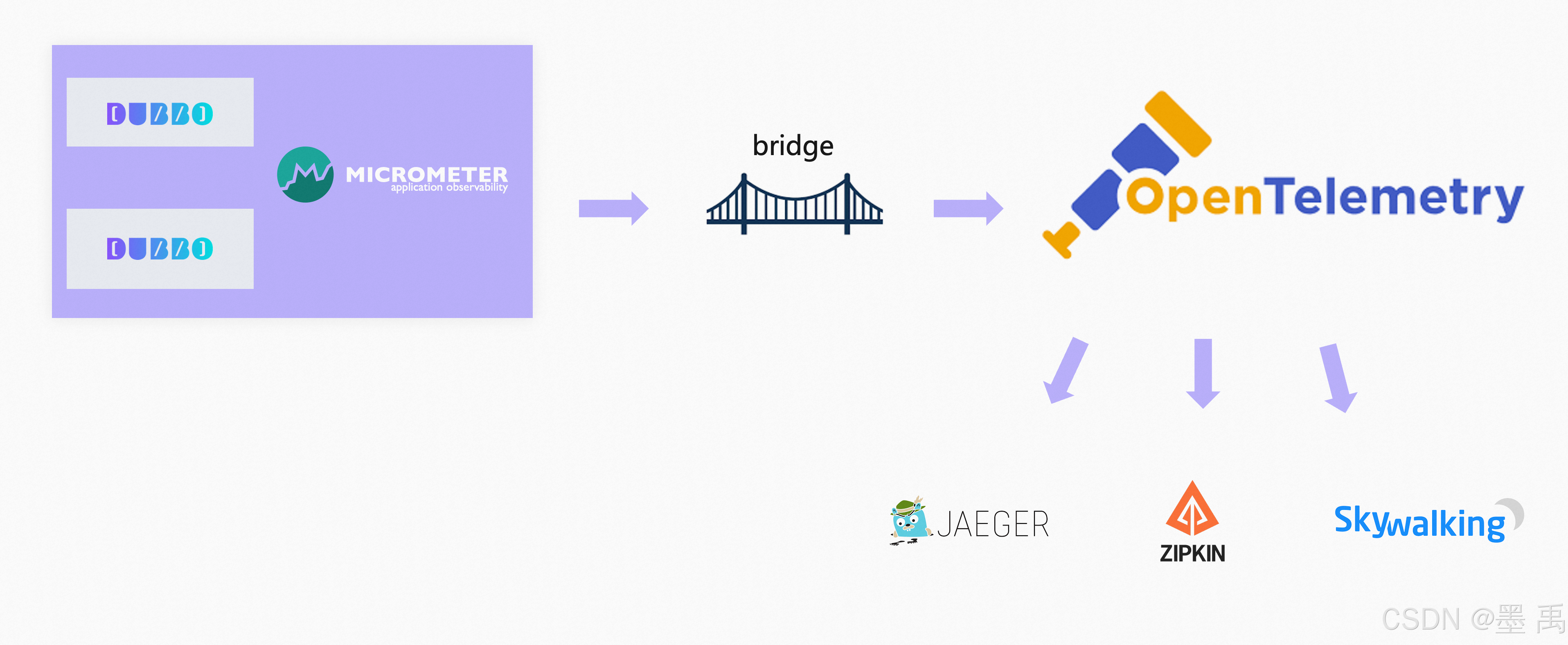

Dubbo 目前借助 Micrometer Observation 完成 Tracing 的所有埋点工作，依赖 Micrometer 提供的各种 Bridge 适配，我们可以实现将 Tracing 导入各种后端系统，具体工作原理如下：

对于 SpringBoot 用户，Dubbo 提供了 Tracing 相关的 starters，自动装配 Micrometer 相关的配置代码，且用户可自由选择 Tracer 和 Exporter。

OpenTelemetry 作为 Tracer，将 Trace 信息 export 到 OTlp Collector ：

xml 复制代码

  <dependency>
    <groupId>org.apache.dubbo</groupId>
    <artifactId>dubbo-spring-boot-tracing-otel-otlp-starter</artifactId>
    <version>${version}</version>
  </dependency>

Micrometer 系列【68】统一观测：基于 Spring Boot 的生产级演示案例 | 跨进程场景

文章目录

1. 案例概述

1.1 跨进程问题

1.2 整体架构

1.3 技术栈与版本对齐

2. 环境搭建

2.1 前置：Nacos 服务端 3.x

2.2 父 POM：多模块 + 版本对齐

2.3 子模块依赖

2.4 两个服务的 application.yaml

3. 代码实现

3.1 被调方 payment-service

3.2 调用方 order-service：@HttpExchange 声明式接口

3.3 调用方 order-service：装配客户端

3.4 调用方 order-service：业务 + 观测

3.5 跨进程 trace 自动传播的原理

4. 运行与验证

4.1 构建

4.2 启动两个服务

4.3 远程调用验证

4.4 错误路径

4.5 跨服务链路验证

5. 总结和扩展

5.1 与单进程案例的对比

5.2 其他远程调用框架集成
