写行为树还在手改 XML、画图靠 PPT、调试靠打日志？试试这个开源的 VS Code 插件------micBT 。它把行为树的「设计 → 推演 → 调试 → 生成 C++ 工程」全流程搬进了编辑器，一条龙搞定。

先说说痛点

在机器人（ROS2）、游戏 AI、自动化产线里，行为树（Behavior Tree）是编排智能决策的主流方案之一，BehaviorTree.CPP 几乎成了事实标准。但开发体验长期停留在原始状态：

手改 XML：标签嵌套一多就晕，改错一个属性，跑起来才发现；
画布和 XML 两张皮：可视化工具导来导去，保存一次乱一次；
专用工具贵且重：要么闭源收费，要么环境依赖一堆，换个机器就要折腾半天；
调试难：想验证树的逻辑，得先编译 C++、跑起来，再回头翻日志对着节点一个个猜。

micBT 就是冲着这些问题来的。

micBT 是什么

micBT 是一款开源的 VS Code 扩展，专注 BehaviorTree.CPP v3.8 / v4 行为树的可视化图形编辑，Apache-2.0 协议，免费、开源、所有分析和生成都在本地完成，没有云依赖。

当前版本：v0.12.1
开源协议：Apache-2.0
环境要求：VS Code ≥ 1.125

一、🎨 图形编辑：画布与 XML 双向同步

这是插件的核心能力。不是「导入图片」式的可视化，而是真正双向同步：在画布上拖拽、连线、改属性，全部实时写回 XML；打开 XML 文件，立即渲染成图。

版本忠实的往返序列化：属性顺序、缩进、空标签、转义都尽量保持原样------打开一下文件，不会把你的 Git 历史刷出一堆格式噪音；
双格式自动检测 ：自动识别 v3.8 与 v4（BTCPP_format="4"），无需手动切换；
Include 解析 ：支持相对路径、绝对路径、ROS ros_pkg 引用，复杂工程也能还原成完整图形；

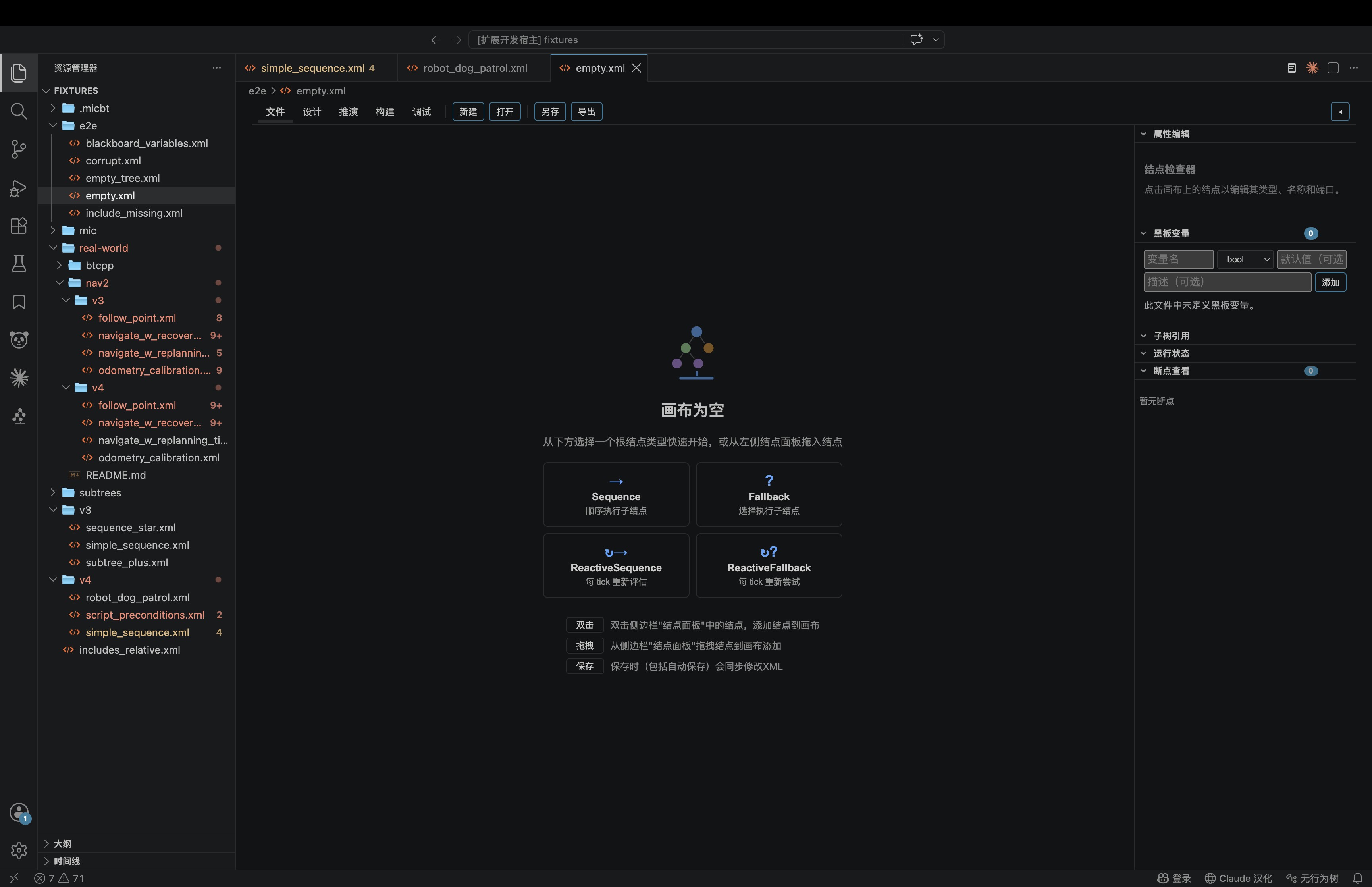

新建向导 （micbt.newTree）：选择格式 / 树 ID / 空画布或根控制结点，一键起步；
v3/v4 互转 （micbt.convertFormat）：转换前带差异预览（Diff Preview），迁移心里有底；
树对比：两棵树并排比对，差异高亮；
批量编辑：框选、复制/粘贴/剪切子树，Ctrl+A 全选；
子树内联展开 + 钻取导航：大项目不用层层展开子树；
导出 PNG / SVG：文档、评审、汇报直接用；
画布便签（Sticky Notes）：给树加注释，图比代码更好懂。

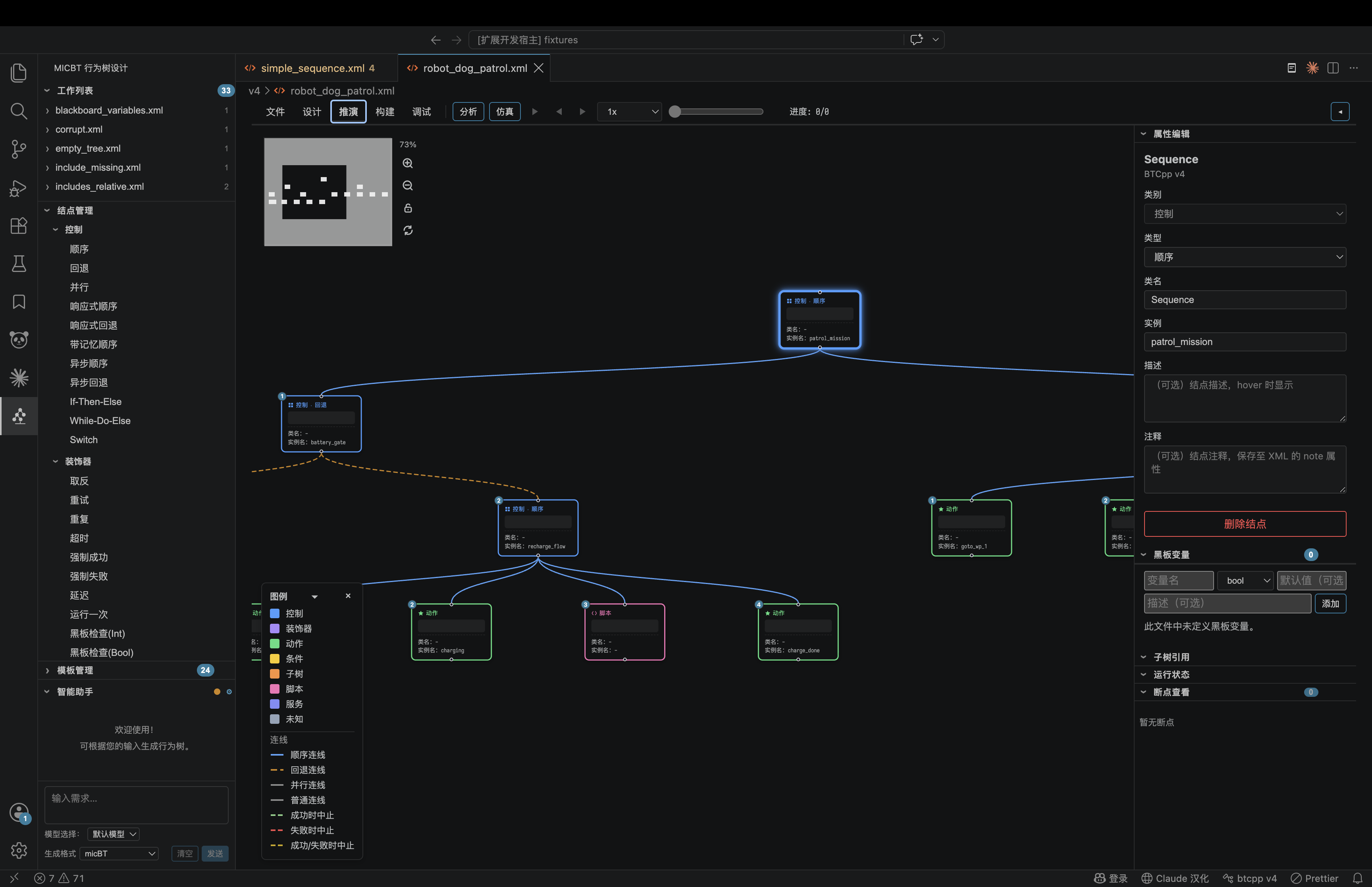

细节体验也打磨过：Delete 删除、F2 改名、Ctrl+F 查找并定位到画布结点 、Ctrl+Shift+G 颜色图例、黑板键自动补全、中键/右键平移画布、最小缩放 5% 看大树全景......0.12 起还有个贴心默认：被识别为行为树的 .xml，双击直接进图形画布，不用先开文本再点转换。

二、⚙️ 从画布到工程：一键生成 C++ 骨架与结点代码

树画完了，下一步是写 C++。micBT 给你两条省事通道：

micBT: 生成 C++ 工程 （micbt.generateCpp）：一键生成可编译的 C++ 工程骨架------CMakeLists.txt、结点头文件、main.cpp 与行为树 XML 副本，基于 BehaviorTree.CPP v4，用 FetchContent 自动拉取依赖，打开就能编译；
micBT: 生成结点代码 （micbt.generateNodeCode）：按经典的 Generation Gap 模式，把「用户不可改的生成骨架」与「用户可改的实现」分开------重新生成只覆盖骨架，你的业务逻辑不会丢。

从「画完树」到「有可跑的工程」，从小时级压缩到分钟级。

三、🧠 推演分析：不编译，也能揪出树的逻辑缺陷

这是 micBT 很硬核的能力。micBT: 推演分析当前行为树（micbt.deduce）做纯静态分析，不需要编译、不依赖运行时，自动检查：

结点可达性：哪些分支永远走不到？
短路死代码：条件判断里被短路掉的子树；
无限重试：装饰器循环永远出不来；
双重否定 、空控制结点、装饰器多子、子树缺失、跨树循环......

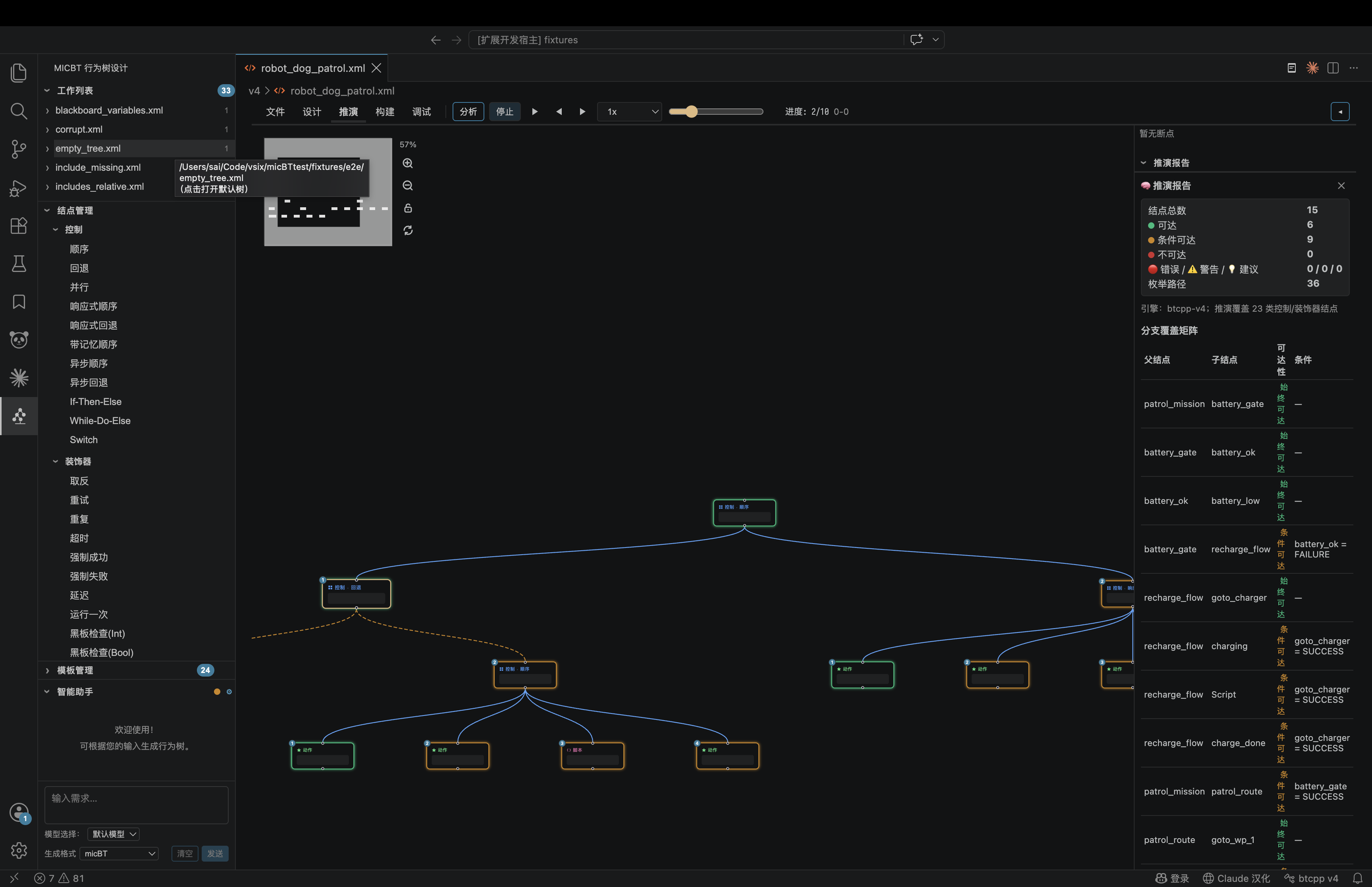

结果用报告面板呈现：问题列表（点击直接跳转画布对应结点）、分支覆盖矩阵、代表路径。再配合 micBT: 离线 Tick 仿真（micbt.simulate），不连运行时就能把树完整「走」一遍，快速验证逻辑。设计阶段排掉这类坑，比上了真机再 debug 划算得多。

四、🐞 运行时调试（实验性）：连上真机，可视化调行为树

调试是实验性亮点，但能力相当完整：

通过 WebSocket（默认 127.0.0.1:18898，绑定本机不对外暴露）实时连接运行时；
节点状态实时着色：RUNNING 蓝色脉冲、SUCCESS 绿色、FAILURE 红色、SKIPPED 琥珀色------整棵树像心电图一样动起来；
黑板（Blackboard）检查：10 Hz 快照，变量变化一目了然；
断点 + 命中动画：右键任意结点设置断点，命中时可视化提示；
单步执行：进入 / 跳过 / 跳出；
故障注入（Fault Injection）：故意让某个结点失败，专门测失败路径；
XML 热重载：保存即生效，黑板状态保留；
.btlog 录制：录下运行过程，离线回放分析。

⚠️ 说明：断点/单步/故障注入依赖 bt-runtime-bridge 原生二进制，该二进制不随 VSIX 分发 ，需要时通过 npm run download-bridge 单独拉取。此功能处于实验阶段，接口可能随版本调整；实时连接、状态着色、黑板检查等基础能力保持稳定。

五、🤖 本地大模型智能助手：对话式生成行为树

micBT 集成了 AI 助手：对话生成行为树 XML，一键打开到画布继续手调。关键在「本地」：

支持 Ollama / LM Studio / vLLM 等 OpenAI 兼容本地推理服务，数据不出本机；
多模型配置档案一键切换；
生成结果直接落到画布，无缝接续人工编辑；
另提供 MCP 服务器，方便接入其他 AI 智能体（Agent）工作流。

⚠️ 按项目免责声明：AI 生成的 XML、C++ 工程与推演结果仅为辅助，不保证正确性与可运行性，请结合业务语义人工核对后再部署。

六、快速开始：3 分钟上手

安装

在 VS Code 扩展商店搜索 micBT，或命令面板执行：

复制代码

ext install lina168.micbt

使用

打开一个行为树 XML 文件（*.xml / *.bt.xml）；
双击进入图形画布（0.12+ 默认行为），或在标题栏点击「打开 BT 图形」；
点节点 → 右侧属性检查器里改 kind / type / name / ports；
画布上编辑 → 保存，XML 自动同步。

推荐体验路径

复制代码

画树 → micbt.deduce 静态推演 → micbt.simulate 离线仿真
     → micbt.generateCpp 一键生成 C++ 工程 → 连运行时可视化调试

适用场景

ROS2 机器人开发 ：BehaviorTree.CPP 深度绑定，Include 支持 ros_pkg，运行时调试友好；
游戏 AI：可视化编排，快速迭代；
自动化产线 / 工厂调度：用行为树编排流程，生成 C++ 工程直接嵌入；
教学与开源爱好者 ：Apache-2.0 自由研究，基于 guilyx/btview（Apache-2.0）二次开发，原项目版权归原作者。

结语

行为树开发的正确姿势，不该是「XML 和 C++ 之间反复横跳」：可视化设计 + 静态分析 + 可视化调试 + 一键生成，闭环全部发生在编辑器里。micBT 免费、开源、本地运行，值得一试。
