还记得大学那会儿第一次用STM32，打开CubeMX对着满屏的配置项一脸茫然------RCC是什么？SYS又是干嘛的？GPIO怎么这么多模式？当时没人告诉我该先点哪里，我只能一个选项卡一个选项卡地瞎试，试错了就重来，折腾了一下午才把LED点起来。
现在回头想想，其实基础工程的配置根本没那么复杂，核心就三个地方：GPIO、RCC、SYS。把这仨搞明白，后面的所有外设实验就都有了落脚点。这篇咱们就聚焦这三个配置，手把手把工程跑起来。
省流版：
-
✅ 简单介绍GPIO、RCC、SYS配置
-
✅ 基础工作链接在文末
一、为什么先讲工程配置？
本系列的目标是用STM32F103C8T6核心板 ，一步步做出一个室内环境检测系统 。但不管后续要做哪个外设实验、接什么传感器，都绕不开一个基础操作------用STM32CubeMX配置一个能正常运行的工程。
万事开头难。刚开始接触的时候，缺失的知识太多，很多地方根本不知道从哪下手------晶振频率该填多少？调试接口选哪个？生成代码的时候哪些选项是干什么的？虽然现在的AI能解答不少疑惑，但实际操作上还是需要有个大概的印象才能问出正确的问题。
所以这篇咱们就把这个"开头难"给破了。跟着走一遍，以后不管做什么项目，第一步都不会再卡住。
二、先认识一下配置界面

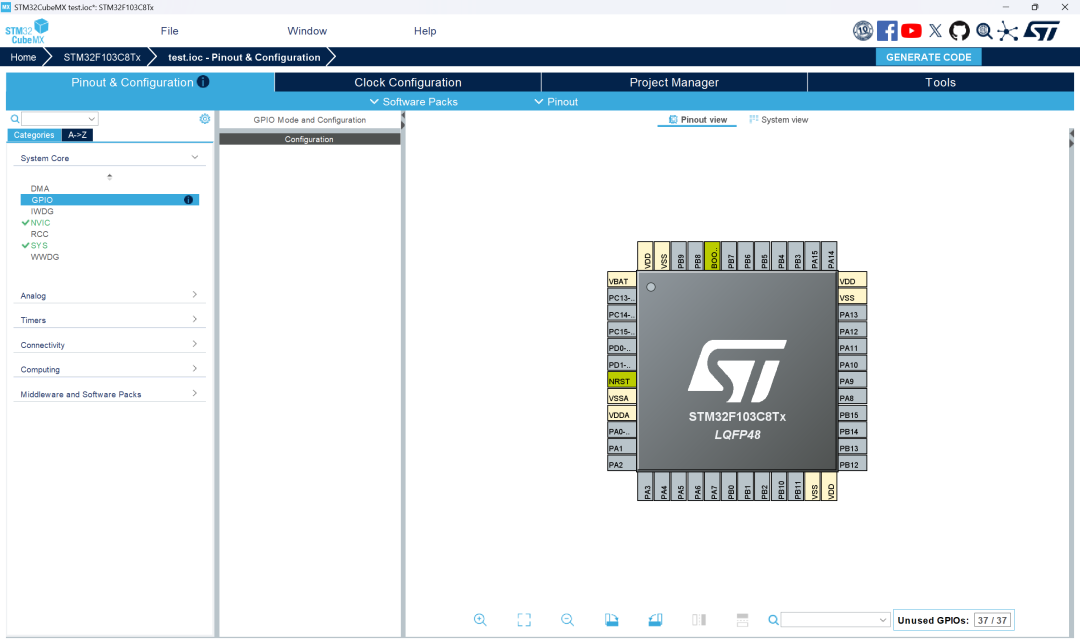

选择完芯片之后，映入眼帘的是这样一个界面：
左侧可以看到分成很多栏配置，右侧是芯片的引脚视图，下方则是具体的功能配置区域。后续的文章会逐一介绍并实践各个模块，但这次咱们只聚焦System Core------这里是芯片本身的一些基础配置，关乎设备能不能正常跑起来。
重点要配置三个部分：GPIO、RCC、SYS。下面一个一个说。
三、GPIO配置------让引脚干活

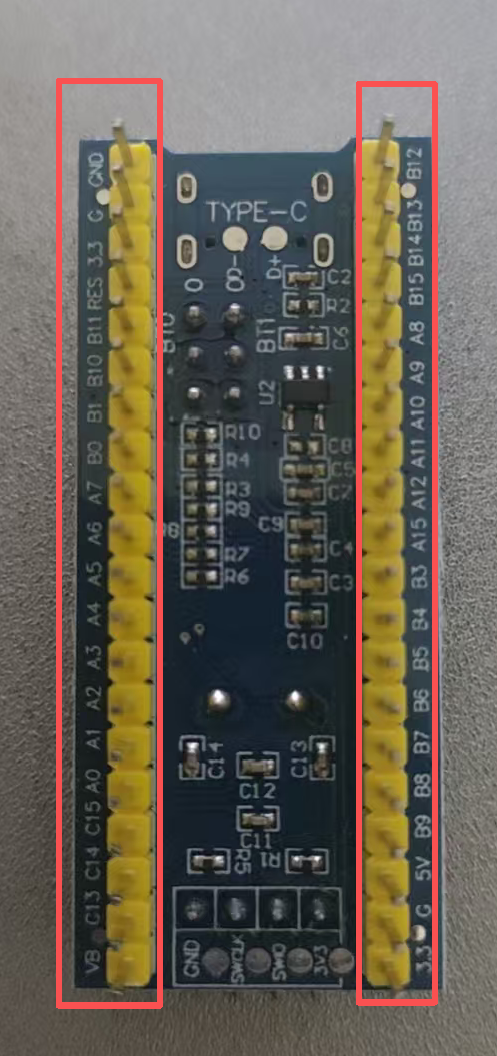

芯片周围一圈的引脚就是GPIO（General Purpose Input/Output，通用输入输出）。我们板子上两侧的排针，就是把芯片的引脚印出来方便我们使用。
GPIO可以配置成多种模式------既能输出高低电平去控制LED、蜂鸣器，也能采集外部的高低电平信号来读取按键状态。后续所有外设功能，本质上都是基于GPIO来实现的。关于GPIO的详细功能，我们会在后续篇章中长期接触，这里先简单跟着配置，把板子上的LED点起来。
操作步骤：

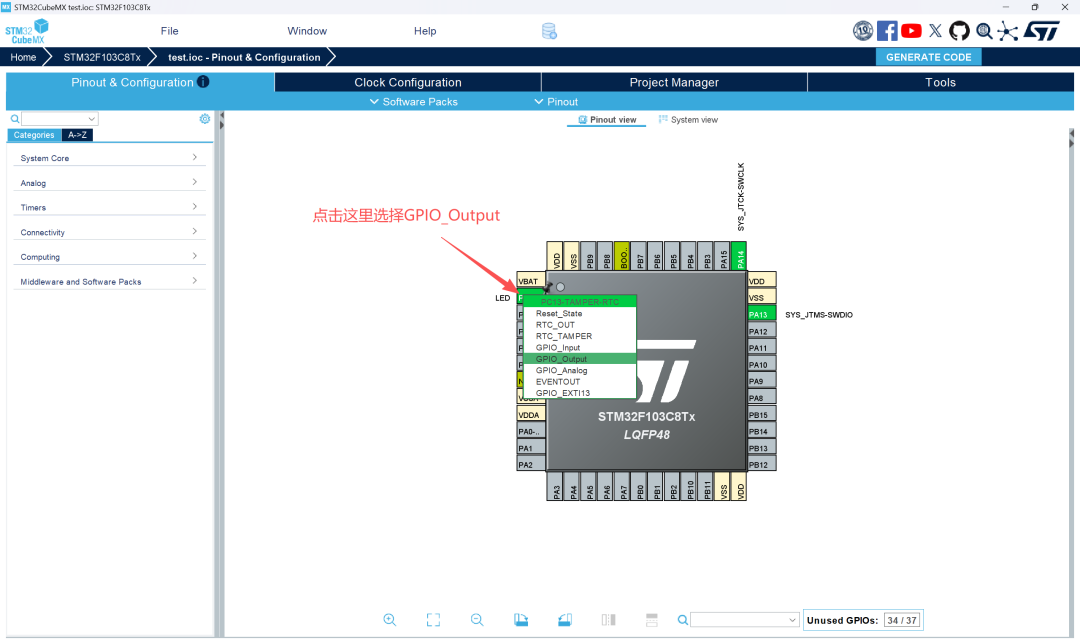

找到芯片左上角的PC13 引脚------这个引脚连接着板子上的一个LED灯。直接用鼠标点击这个引脚，在弹出的菜单中选择GPIO_Output模式就行了。
就这么简单。一个GPIO输出引脚就配置好了。
四、RCC配置------给单片机一颗精准的心脏
RCC（Reset and Clock Control，复位与时钟控制）用来配置设备的外部晶振。
晶振可以理解为一个一直在跳动的器件，它提供一个稳定的时间频率------可以说是单片机的心脏。STM32这类单片机内部是有内置晶振的，但内部晶振的准确度不够高，所以大多数板子都会外接一个晶振来提高精度。

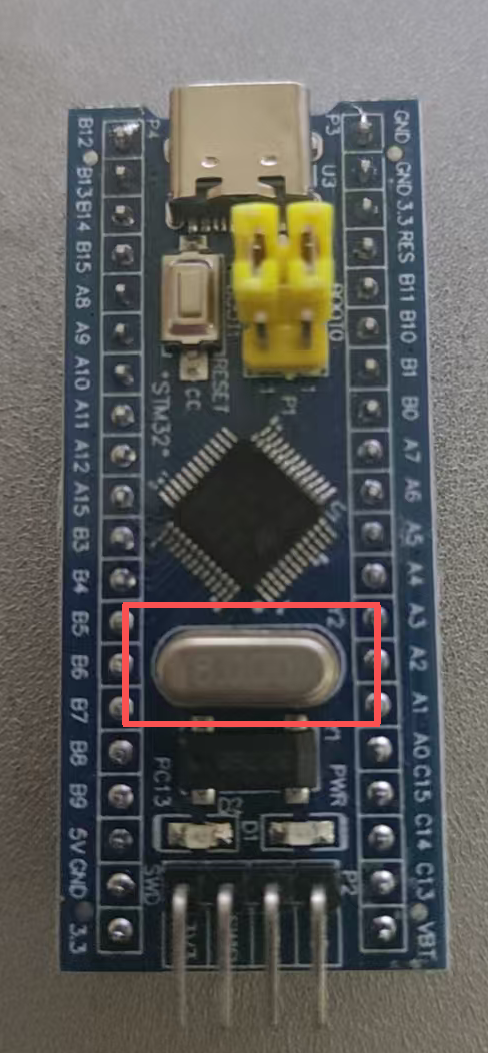

我们这块板子用的是8MHz的外部晶振。
操作步骤：
-

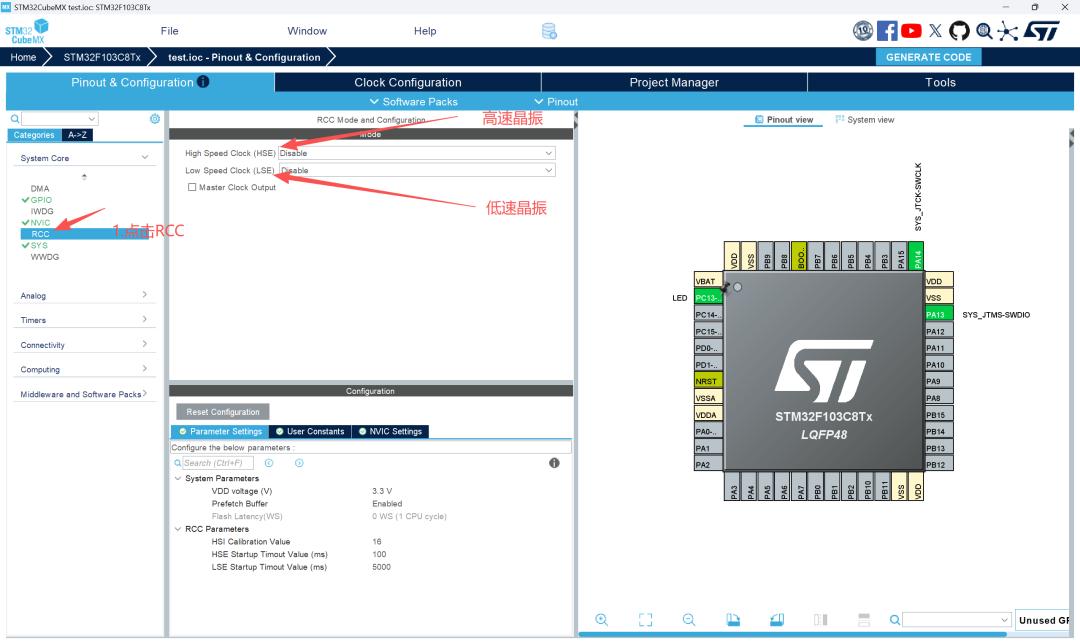

点击左侧的RCC选项卡
-
在右侧会看到两行配置项，分别对应高速外部晶振（HSE）和低速外部晶振（LSE）
-
高速晶振：就是单片机的主频来源，我们日常说的"跑72MHz"就是指这个
-
低速晶振：一般用于RTC时钟计数，通常固定为32.768kHz
-
-

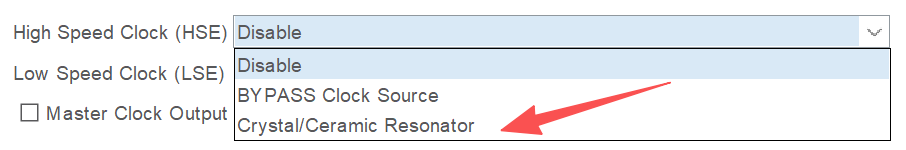

这次我们只需要配置高速时钟晶振，在HSE 那一栏选择Crystal/Ceramic Resonator

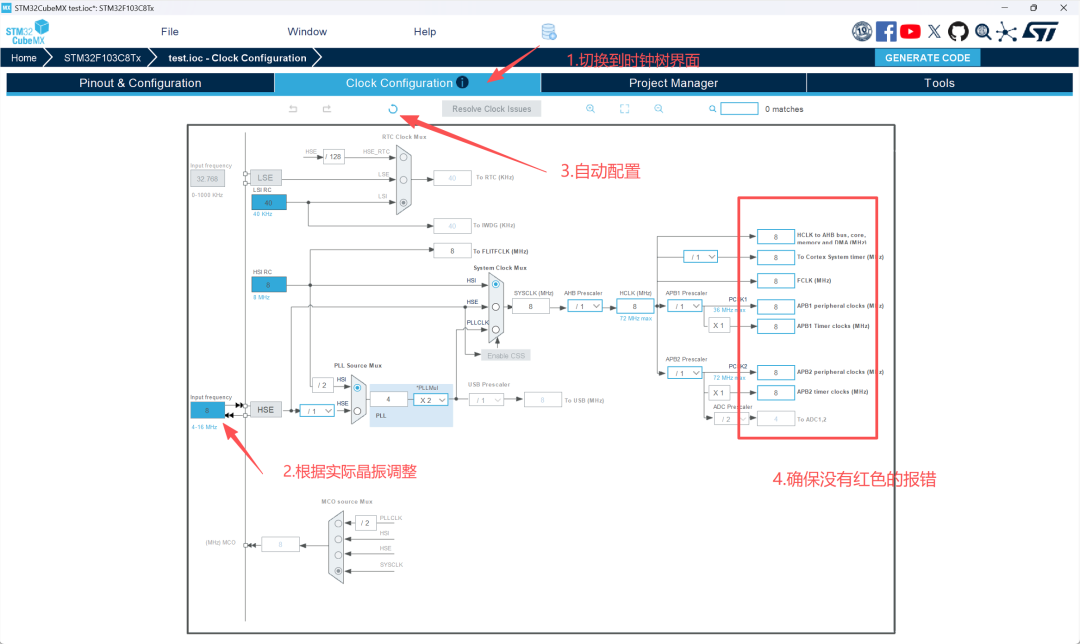

配置完这一步还没完------还需要切换到**时钟树（Clock Configuration）**界面。
时钟树的作用是：根据硬件上实际焊接的晶振频率，通过倍频或分频，给每个功能外设分配时钟节拍。我们这里晶振是8MHz，就在时钟树的输入框里填上8。
如果觉得手动配置太麻烦，可以点一下自动配置按钮，让工具自己算------只要看看别的模块有没有报错就可以了。
五、SYS配置------告诉调试器怎么连接
SYS（System，系统配置）主要关乎系统调试和控制，落实到操作上就是选择用什么仿真器接口。

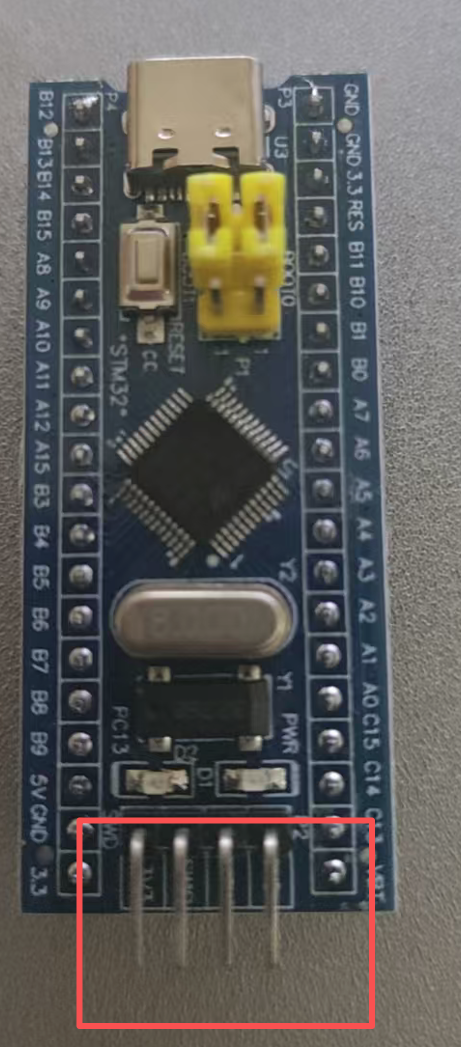

仿真器是我们用来下载和调试程序的工具，常用的接线方式有SWD 和JTAG两种。实际工程中，JTAG占用的GPIO太多，所以基本上都采用SWD方式。
序言篇推荐的JlinkOB这种简易仿真器只支持SWD，而且只支持一些入门级的单片机（比如F103系列）------对我们来说刚刚好，性价比高。
操作步骤：
-

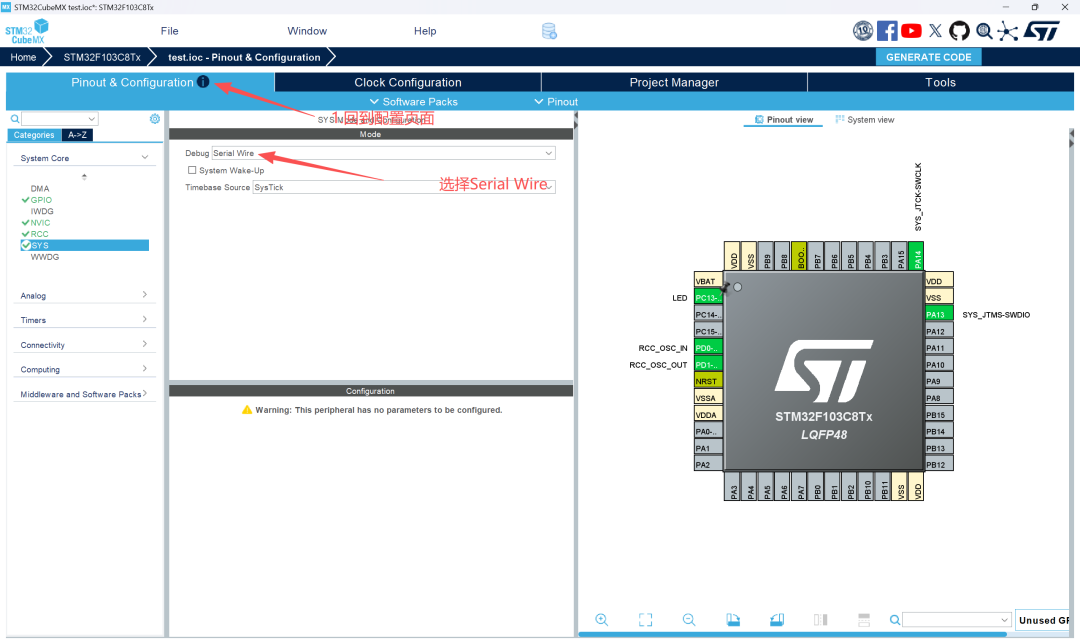

点击左侧的SYS选项卡
-
在Debug 那一栏选择Serial Wire
搞定。
六、其他配置------导出工程前的收尾工作
以上三个核心配置完成后，还有几个细节需要设置一下：

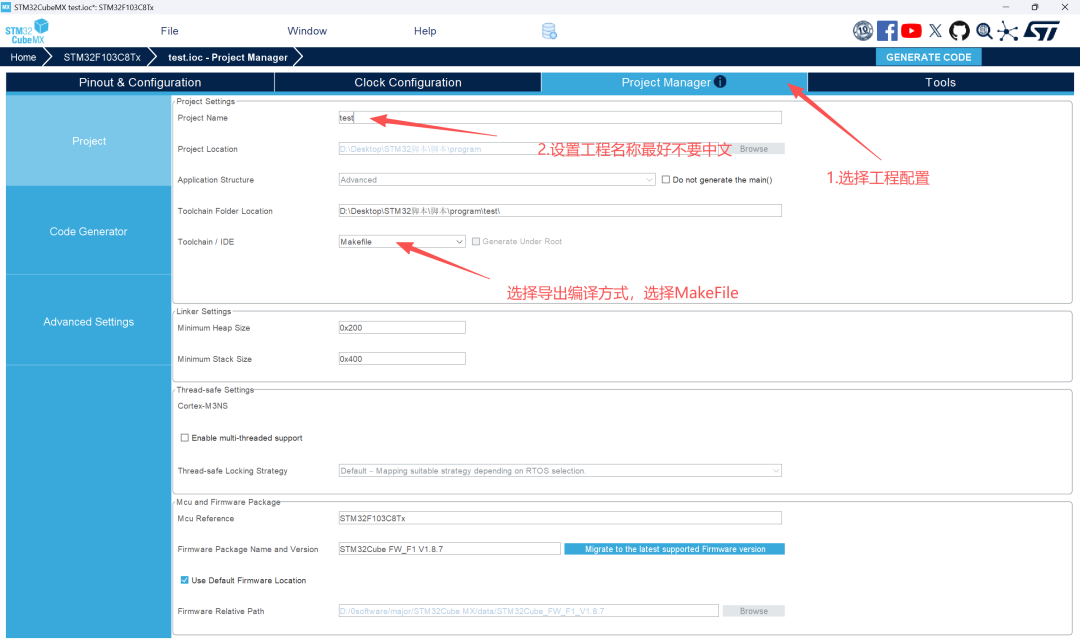

1. 工程名称和导出格式

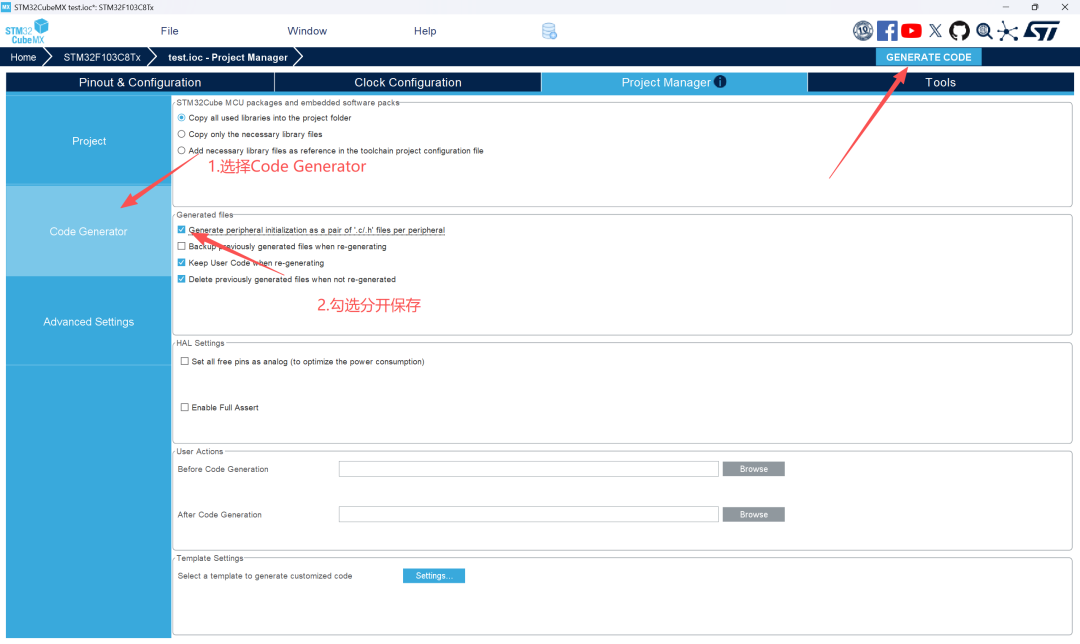

在Project Manager选项卡中：
-
设置工程名称
-
选择Toolchain/IDE 为Makefile（配合我们之前配置的GCC编译链使用）
2. 独立文件生成
勾选Generate peripheral initialization as a pair of '.c/.h' files per peripheral ------这个选项会让CubeMX把每个外设的代码分成独立的.c和.h文件，程序结构更清晰。强烈建议勾选，后续维护会方便很多。
全部设置完成后，点击右上角的GENERATE CODE，工程就生成好了。
七、两个重要注意事项
1. USER CODE区域

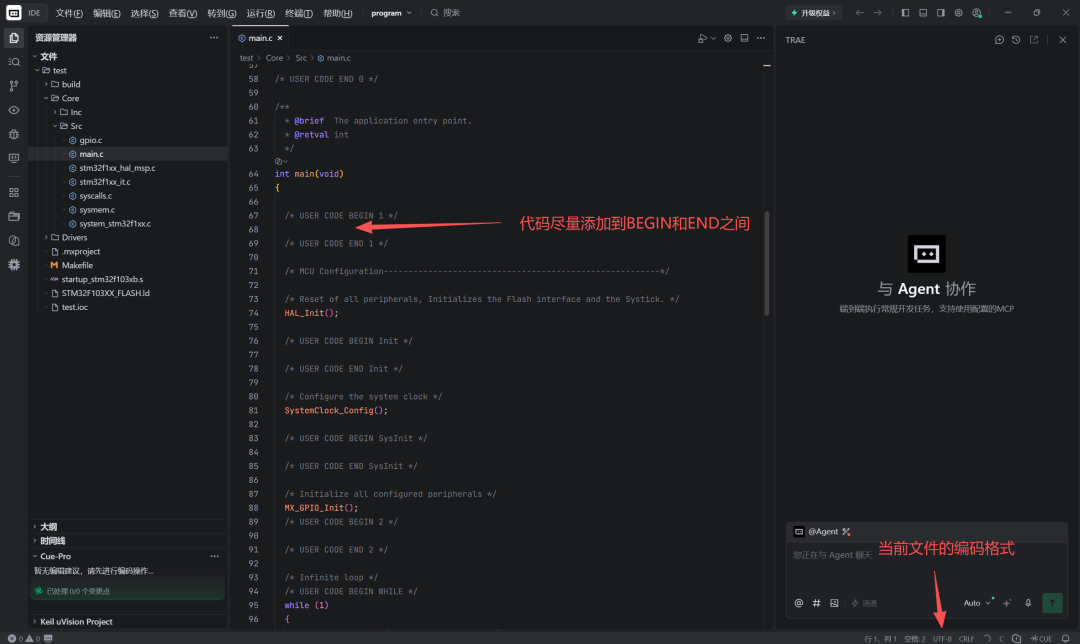

生成的代码中有很多注释标记着USER CODE BEGIN和USER CODE END。后续我们在工程中添加自己的代码时，必须写在这两种注释中间。这样才能确保以后修改CubeMX配置、重新生成代码时，我们自己写的内容不会被删掉。
2. 不要改驱动文件
尽量不要在CubeMX生成的驱动文件中添加业务代码。正确的做法是：把自己的代码放到自己新建的文件中，然后在生成的文件里调用对应的函数即可。这样层次清晰，也方便后期维护。
3. 编码格式
留意一下编译器右下角的编码格式。我们自己创建的文件，编码格式最好采用GB2312------因为GB2312方便后续通过串口输出中文数据。总之信我准没错哈哈。

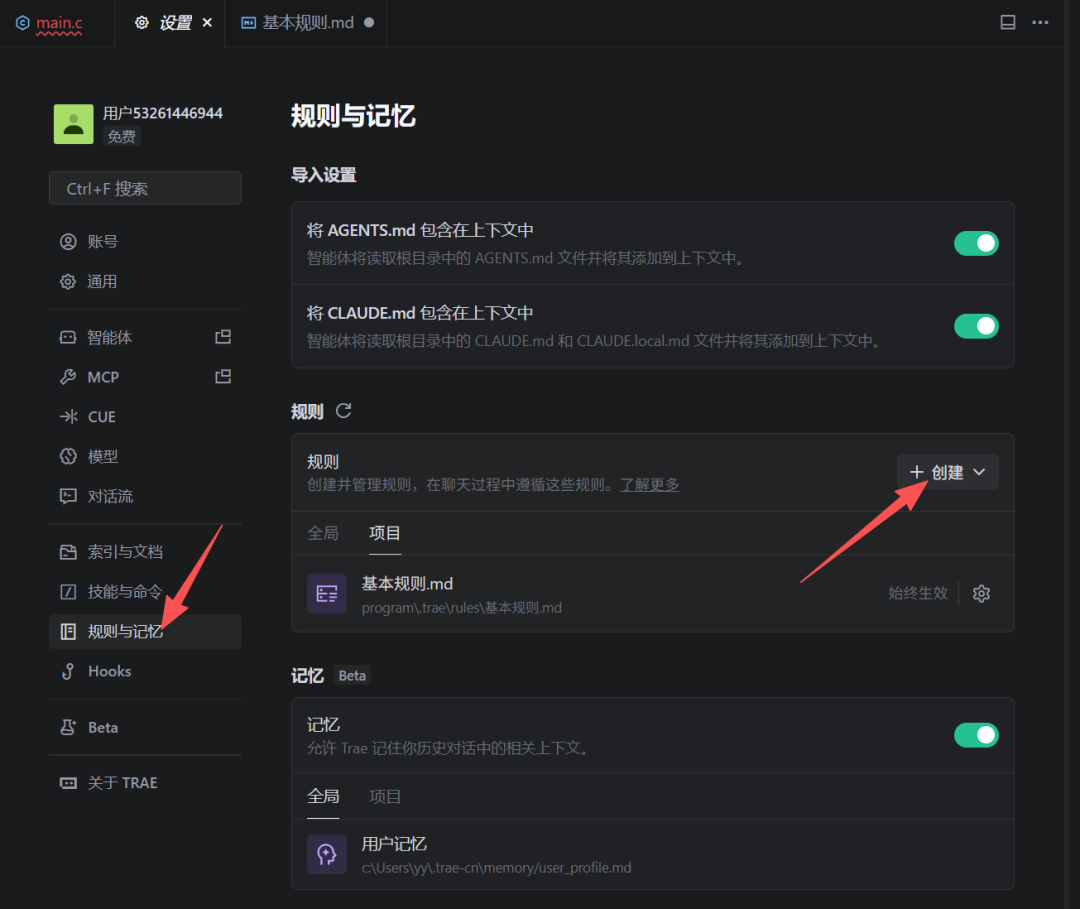

像后续我们主要靠AI编程的话，可以把这些规则写到AI的系统提示词里。

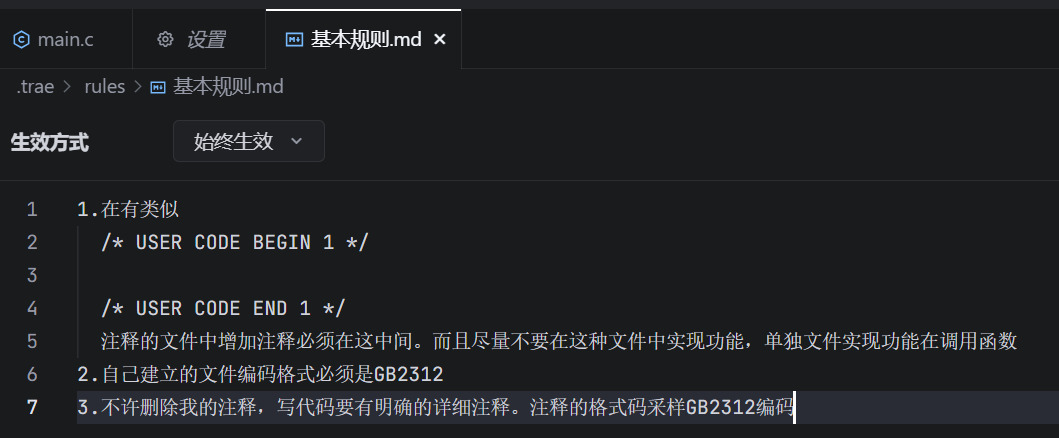

这里分享一下我设计的简单规则模板，后续随着操作深入，那些需要经常提醒AI的点都可以添加到这里：
用户代码必须写在USER CODE BEGIN/END注释之间
不要修改CubeMX生成的驱动文件
新建源文件使用GB2312编码
（后续按需追加...）
到这儿，一个完整的STM32CubeMX基础工程就配置好了。下一篇我们进入真正的开发环境配置篇，把自动下载脚本跑起来，让LED真正开始闪烁。
资源包放在文末，解压即用，里面包含了本篇用配置的工程。有任何问题欢迎在评论区留言交流～
