1.引言

网格编码调制（Trellis-Coded Modulation, TCM）由Ungerboeck于1982年提出，其核心创新在于将信道编码与调制映射联合设计，而非传统的分离处理。传统通信系统中，纠错编码会引入冗余比特，导致带宽扩展；而TCM通过扩展星座点数来容纳冗余（例如用8-PSK代替QPSK），在不增加带宽、不降低信息速率的前提下，仅靠增大信号间的欧氏距离就获得约3~6 dB的编码增益。TCM成功的关键有两点：其一是Ungerboeck提出的集合分割（Set Partitioning）准则，其二是使用欧氏距离而非汉明距离作为译码度量。传统编码追求最大汉明距离，但在调制信道中真正决定误码性能的是星座点之间的欧氏距离，TCM直接优化后者。

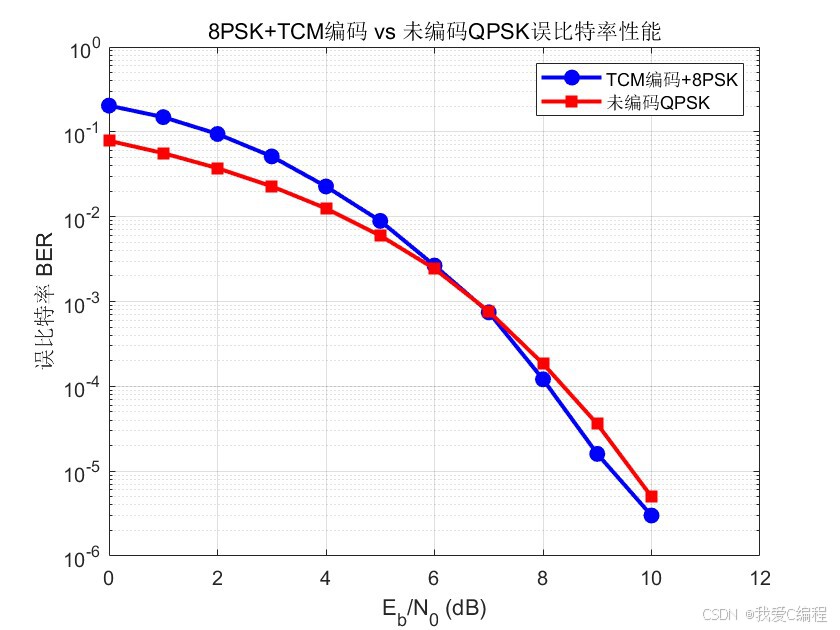

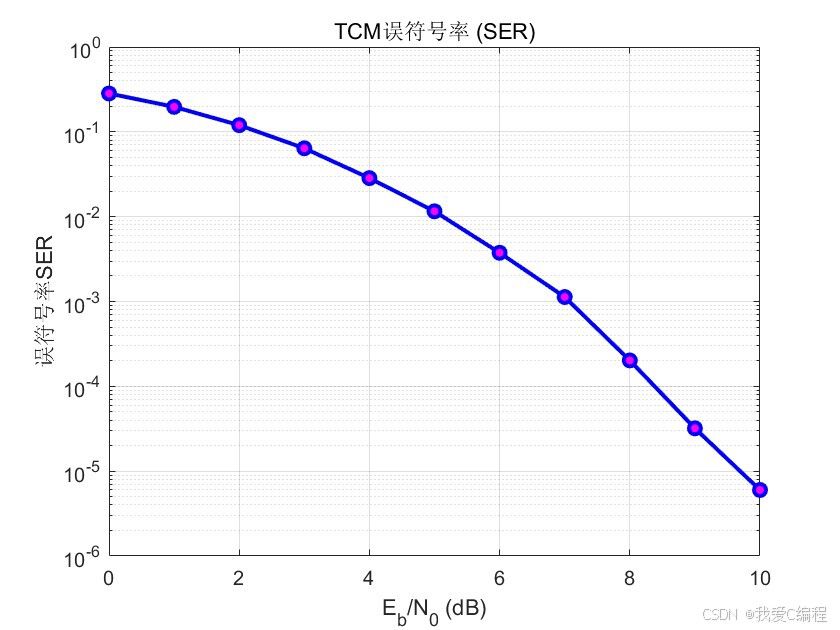

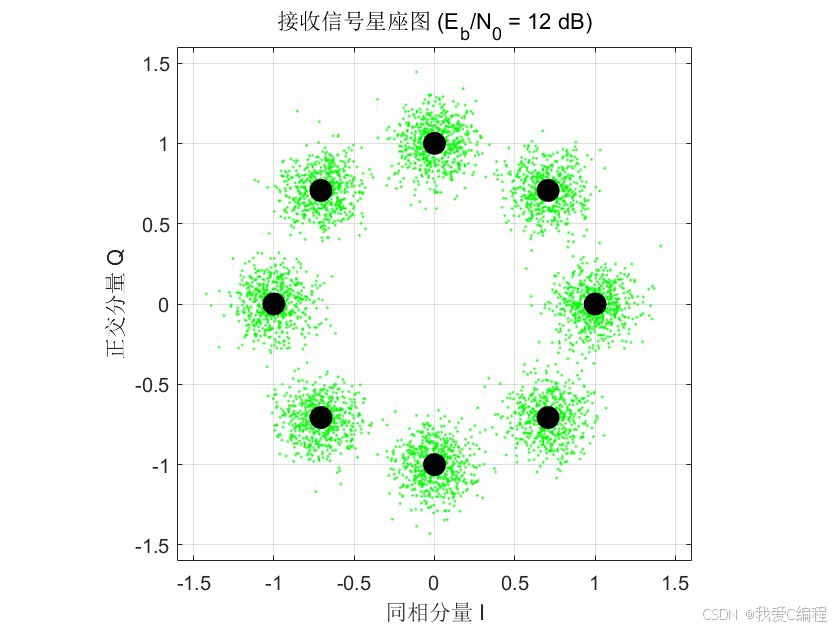

2.算法测试效果

3.算法涉及理论知识概要

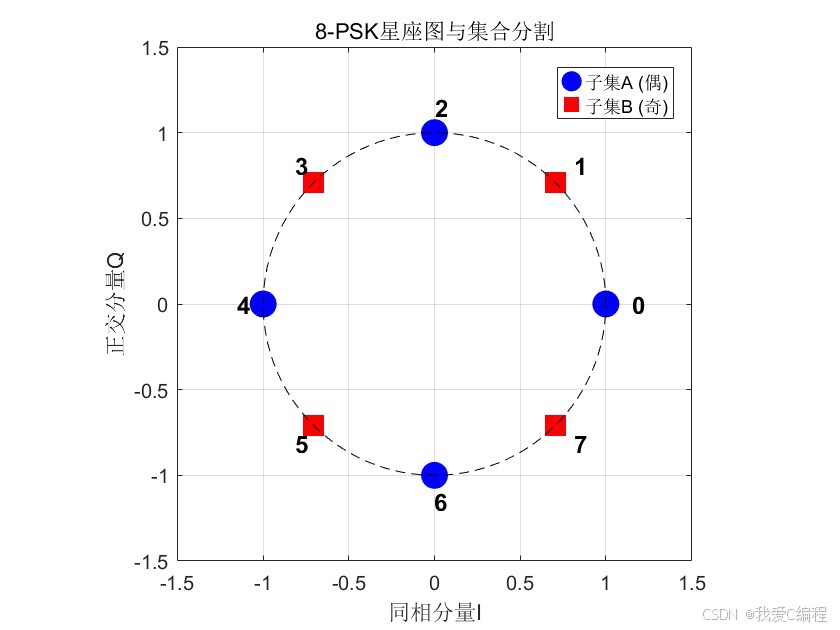

3.1 集合分割原理

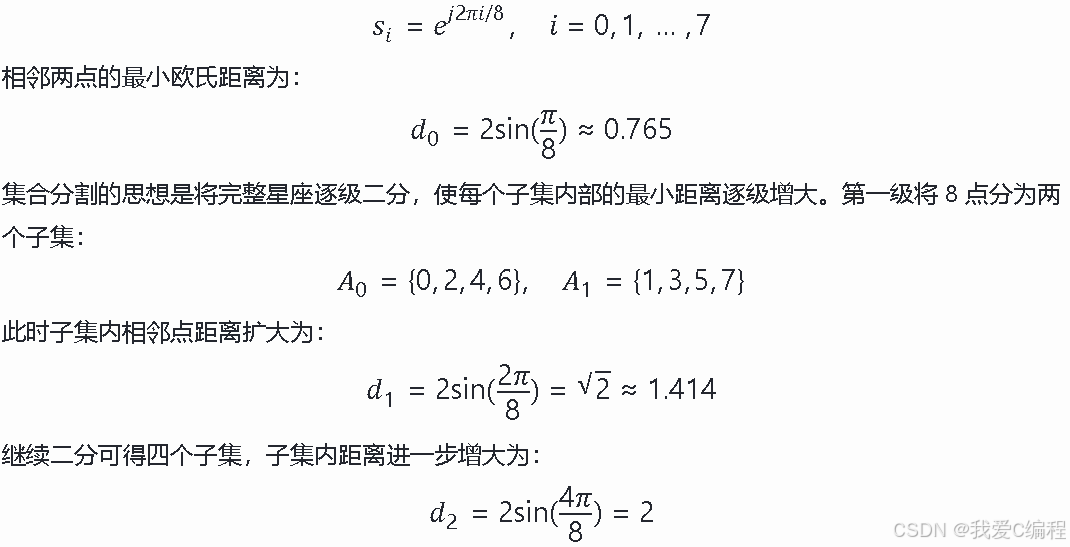

对于8-PSK星座，8个信号点均匀分布在单位圆上：

程序中subsetA= $0 2 4 6$ 与subsetB= $1 3 5 7$ 体现了第一级分割。分割后的距离序列满足d0<d1<d2，编码器让经过卷积编码保护的比特去选择"子集间"的转移，未编码比特选择"子集内"的点，从而保证网格上任意两条路径的距离尽可能大。

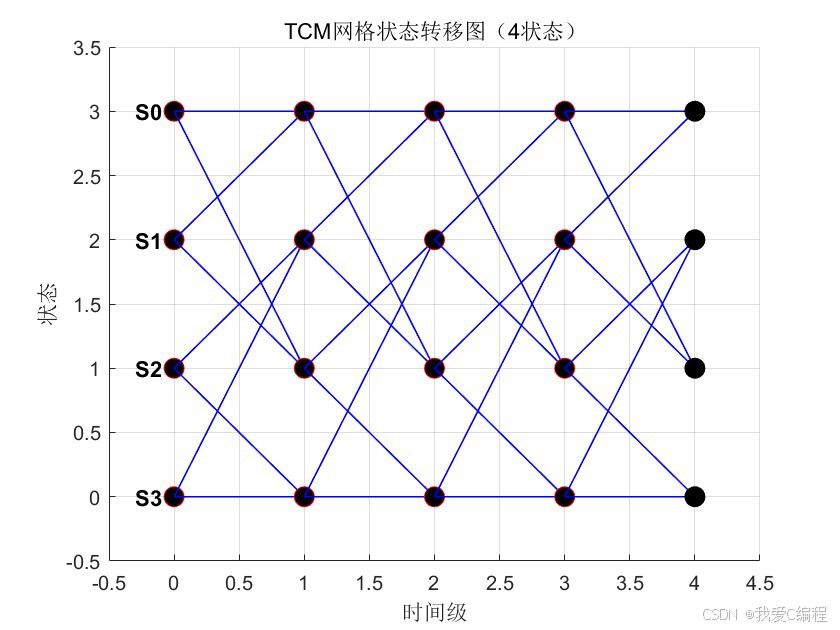

3.2 卷积编码与状态转移

采用约束长度为3的卷积码，生成多项式八进制为(5,2)8，即：

编码器含2个移位寄存器，因此有2^2=4个状态。速率为2/3，意味着每个时刻输入2个信息比特，其中1比特经卷积编码扩展为2比特，另1比特不编码，合计3比特选择8-PSK的一个星座点(2^3 = 8)。设当前状态为σn，输入符号un∈{0,1,2,3}，则状态转移与输出映射由程序中的矩阵决定：

3.3 TCM收发实现概述

步骤1：信息比特分组。将随机比特流每2个一组，组合成符号：

步骤2：TCM编码映射。从初始状态σ0=0出发，依据当前状态和输入查表得到星座索引，同时更新状态。

步骤3：星座调制。将索引映射为复基带信号xn=ej2πidx/8，对应txSignal = psk8(txSymIdx+1)。

TCM译码采用维特比算法，但度量为欧氏距离平方（软判决），而非硬判决的汉明距离。这是 TCM相比传统编码的关键优势。

4.核心程序

复制代码

    for n = 1:N
        newMetric = INF*ones(numStates, 1);
        newSym    = zeros(numStates, 1);
        newPre    = zeros(numStates, 1);

        for s = 0:numStates-1
            if pathMetric(s+1) >= INF, continue; end
            for inSym = 0:3
                symIdx = mapTable(s+1, inSym+1);
                ns = nextState(s+1, inSym+1);
                % 分支度量：欧氏距离平方
                branch = abs(rxSignal(n) - constellation(symIdx+1))^2;
                metric = pathMetric(s+1) + branch;
                if metric < newMetric(ns+1)
                    newMetric(ns+1) = metric;
                    newSym(ns+1)    = symIdx;
                    newPre(ns+1)    = s;
                end
            end
        end
        pathMetric = newMetric;
        survivorSym(:,n) = newSym;
        survivorPre(:,n) = newPre;
    end

    % 回溯：从度量最小的状态开始
    [~, curState] = min(pathMetric);
    curState = curState - 1;
    decodedIdx = zeros(N,1);
    for n = N:-1:1
        decodedIdx(n) = survivorSym(curState+1, n);
        curState = survivorPre(curState+1, n);
    end

5.完整算法代码文件获得

完整程序见博客首页左侧或者打开本文底部GZH名片

（ V关注后回复码： X149）
