储能PACK产线MES系统架构设计：从电芯到PACK的三级追溯是怎么实现的？

最近几年储能行业爆发，接触了不少储能PACK工厂的数字化项目。一个很深的感受是：很多工厂以为上MES就是"装个软件、扫个码"，结果上线后发现根本用不起来------要么数据采不上来，要么追溯查不下去，要么跟现有流程对不上。

原因其实不复杂：储能PACK的MES，跟通用离散制造的MES不是一回事。你用通用MES的架构去做储能PACK，就像用螺丝刀敲钉子------不是不能用，但处处别扭。

本文结合镭立科技在多个储能PACK项目中的落地经验，聊聊面向储能PACK产线的MES系统应该怎么设计架构。重点讲三个问题：

储能PACK的MES为什么不能用通用MES？
三层架构怎么搭？
三级追溯（电芯→模组→PACK）的技术实现路径

1. 为什么储能PACK的MES不能直接用通用方案？

先明确一点：储能PACK制造，既不是纯流程制造，也不是纯离散制造，是**"流程+离散"的混合型**。

维度	通用离散MES	通用流程MES	储能PACK MES
生产模式	工单驱动，按单生产	连续生产，批次管理	批次+单件混合，定制化程度高
追溯粒度	工单/批次级	批次级	单颗电芯→单品级
数据采集	扫码报工为主	传感器+PLC为主	两者兼有，且需毫秒级采集
质量管控	抽检+不合格品处理	SPC统计过程控制	SPC+单品全检+多级判定
测试集成	较少	较多	充放电/气密/绝缘/EOL多项集成

具体来说，储能PACK的MES有三个特殊要求：

① 追溯深度要求高： 不是批次追溯，是单颗电芯级的全生命周期追溯。一颗电芯出问题，要能查出它装在哪个模组、哪个PACK、发给了哪个客户。反过来，一台PACK出问题，要能展开所有内部电芯的完整档案。

② 数据采集复杂度高： 储能PACK线涉及激光焊接机、涂胶机、充放电测试柜、气密测试设备等几十类设备，协议五花八门------OPC UA、Modbus TCP、西门子/三菱私有协议、还有设备厂商的私有协议。数据采不上来，MES就是个空壳。

③ 柔性生产要求高： 储能项目多为定制化订单，小批量、多品种是常态。同一个PACK线可能今天做280Ah大电芯、明天做50Ah小电芯，换型频繁。MES如果柔性不够，每次换型都要重新开发，根本跟不上节奏。

所以，一套适配储能PACK的MES，必须针对这三个特点做专门设计。

2. 三层架构：边缘采集 + 车间控制 + 业务决策

基于上述特点，我们推荐的储能PACK MES架构分为三层：

复制代码

┌─────────────────────────────────────┐
│          业务决策层（云端/本地）       │
│   报表分析、质量追溯、排产调度、API集成  │
├─────────────────────────────────────┤
│          执行控制层（车间级）          │
│   工单执行、工艺管控、质量判定、设备协同  │
├─────────────────────────────────────┤
│          设备互联层（边缘端）          │
│   设备数据采集、协议转换、实时控制      │
└─────────────────────────────────────┘

2.1 设备互联层：攻克异构设备数据采集

这是最底层，也是最关键的一层。数据采不上来，上面两层都是空中楼阁。

核心组件是通用数据采集网关，需要具备以下能力：

多协议兼容：支持OPC UA、Modbus TCP、Profinet、EtherNet/IP及西门子/三菱/欧姆龙等主流PLC私有协议
毫秒级采集：焊接参数、充放电曲线等关键数据需要毫秒级抓取
边缘计算能力：在边缘端完成数据过滤、异常判断、简单逻辑控制，减少云端压力
断点续传：网络中断时本地缓存，恢复后自动补传，保证数据完整性

落地实践中，有两个坑特别容易踩：

坑一：设备厂商不开放数据。 很多关键设备（尤其是进口充放电测试柜）协议私有，原厂不开放数据地址映射。解决办法是用边缘网关旁路监听总线报文，从报文中提取数据块------比如氦检工位的泄漏率状态字、电性能测试的综合判定标志。

坑二：时间戳不同步。 MES与PLC时间戳偏差哪怕只有2秒，也可能导致批次追溯混乱。解决办法是统一用边缘网关的时间戳打标，不用各设备自带的时钟。

2.2 执行控制层：基于"批号+序列号"的双轨制模型

执行控制层是MES的核心大脑。储能PACK的特殊性在于：既要管批次（电芯来料按批次），又要管单件（成品PACK有唯一SN）。

所以我们用**"批号+序列号"双轨制**模型：

电芯层：以单颗电芯SN为最小管理单元，来料时按批次入库，同时记录单颗参数
模组层：模组装配时生成模组SN，绑定内部全部电芯SN，形成父子关系树
PACK层：PACK总装生成成品SN，关联全部模组、BMS、线束、铜排等物料批次

这个模型的核心价值在于：任意一个PACK出问题，能秒级定位到具体哪一颗电芯、什么批次、什么参数。

关键功能模块：

工单管理：支持多型号共线排产，插单、换型自动调整
工艺防错：统一管理标准工艺参数，实时校验，超阈自动锁停
质量管控：IQC/IPQC/FQC/OQC全环节数字化，不良品强制隔离
SPC过程控制：关键参数设置控制限和预警限，CPK实时计算
ESOP电子作业指导书：工单下发自动推送对应工艺文件

2.3 业务决策层：低代码化+可视化

业务决策层是给管理者和工程师用的。重点不是功能多少，是能不能快速响应业务变化。

两个核心设计原则：

① 低代码化的工艺配方管理

储能PACK换型频繁，如果每次换型号都要改代码，IT根本跟不上。正确的做法是用可视化流程编辑器，工艺人员拖拽就能配置拧紧策略、焊接参数阈值、质检标准。变更产品型号，15分钟内完成配置切换。

② 面向角色的可视化看板

不同角色看的东西不一样：

车间主任看：工单进度、良率、瓶颈工序
质量经理看：SPC控制图、不良趋势、追溯链路
设备工程师看：OEE、稼动率、故障分析、维保计划
厂长看：产能、交付、质量、成本四大KPI总览

不是堆一堆报表，而是每个角色打开就看到自己最关心的。

3. 三级追溯的技术实现路径

三级追溯（电芯→模组→PACK）是储能MES的灵魂，也是很多项目做砸的重灾区。说一下我们的落地做法。

3.1 来料赋码：从源头绑定身份

每一颗电芯入厂即赋码。通过OCR视觉系统自动读取电芯顶盖喷码，与供应商发货单双重校验，生成内部唯一识别码。

编码规则示例（26位）：

复制代码

SUP(3) + MODEL(4) + CAP(2) + DATE(8) + BATCH(4) + SEQ(5)
供应商  电芯型号   容量档   生产日期   来料批次   流水号

这一步的关键是零人工干预------不要让人抄号、贴标，人为失误是追溯混乱的最大来源。

3.2 模组装配：工位级实时绑定

模组装配是追溯链路中最容易出问题的环节。多个独立电芯怎么跟最终形成的模组SN绑定？

业界常见的做法是"成组后整体扫码"，但这种方式有个漏洞：你只知道模组里有这些电芯，但不知道每颗电芯在模组里的物理位置。出了问题，没法定位到具体位置。

我们的做法是工位级实时绑定：

在堆叠工位，操作员扫描电芯托盘条码
MES自动记录当前工位上每一颗电芯的位置坐标（如第1排第3列）
模组完成焊接并赋予模组SN时，系统自动建立父-子关系树

好处是：任何一个模组出问题，点开就能看到每一颗电芯的位置、来料信息、测试数据、装配人员。

3.3 PACK总装：多维数据融合

多个模组装入PACK箱体时，MES完成三级绑定：

复制代码

电芯SN → 模组SN → PACK SN → 成品码

同时，自动同步该PACK在各测试环节的全部过程数据：

充放电测试：电压曲线、容量、内阻、温度
气密性测试：泄漏率、测试压力
绝缘耐压测试：绝缘电阻、耐压值
EOL测试：BMS通信、高压互锁、接地连续性

这些数据不再是孤立的检测报告，而是与每一个PACK深度绑定的数字档案。

3.4 追溯效果验证

一套合格的储能MES追溯体系，应该能在5秒内回答以下三个问题：

正向追溯： 这批电芯去了哪？ → 输入电芯批次 → 查出全部模组和PACK → 列出客户去向

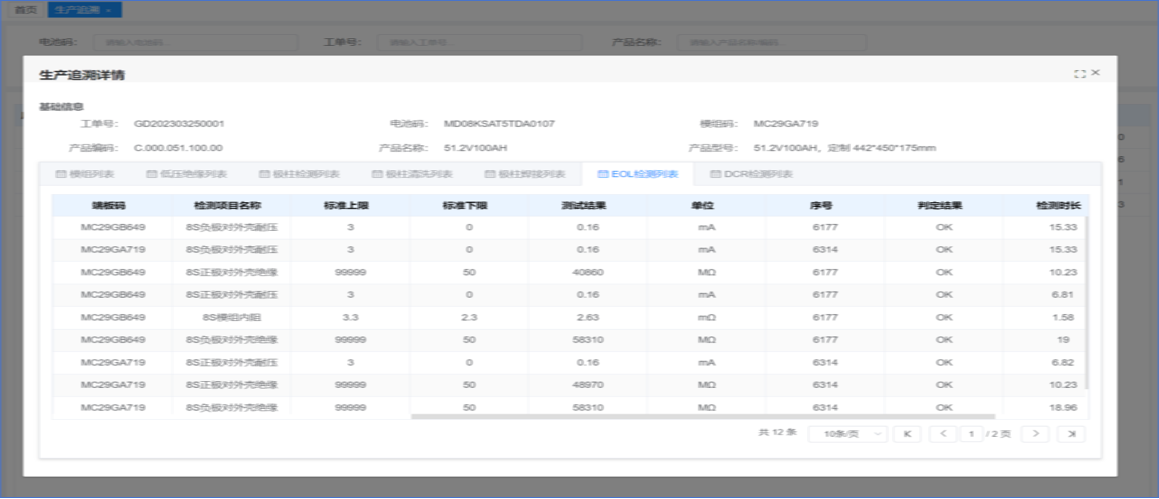

反向追溯： 这台PACK用了什么？ → 输入PACK SN → 展开全部电芯、模组、BMS信息 → 查看所有测试数据
横向追溯： 同批次还有多少？ → 输入问题PACK → 查出同班组/同设备/同电芯批次的全部产品 → 估算影响范围

做不到这三点，就不能叫"单品级全生命周期追溯"。

4. 给储能PACK企业的几个落地建议

最后说几句务实的。

① 不要一步到位。 先把数据采集和追溯打通，再考虑排产优化、设备管理这些锦上添花的功能。先解决最痛的问题，每一步都见效。

② 选有行业经验的厂商。 做过储能PACK项目的，和没做过的，差距很大。行业经验不在功能清单上，在细节里------比如焊接参数怎么采集、充放电测试怎么对接、追溯编码怎么设计。

③ 重视数据质量。 MES不是装完就完了，数据质量要持续维护。数据错了、漏了、乱了，再好的系统也没用。安排专人管数据，这笔投入值得。

储能行业还在高速增长期，但增长的背后，竞争格局正在悄然变化。以前是抢产能，以后是拼质量、拼效率、拼管理。

MES不是万能的，但没有MES，在这个行业里会越来越难。

武汉镭立信息科技有限公司，专注储能PACK与流程制造业MES系统落地，提供从数据采集到质量追溯的一体化解决方案。
