一、LLR

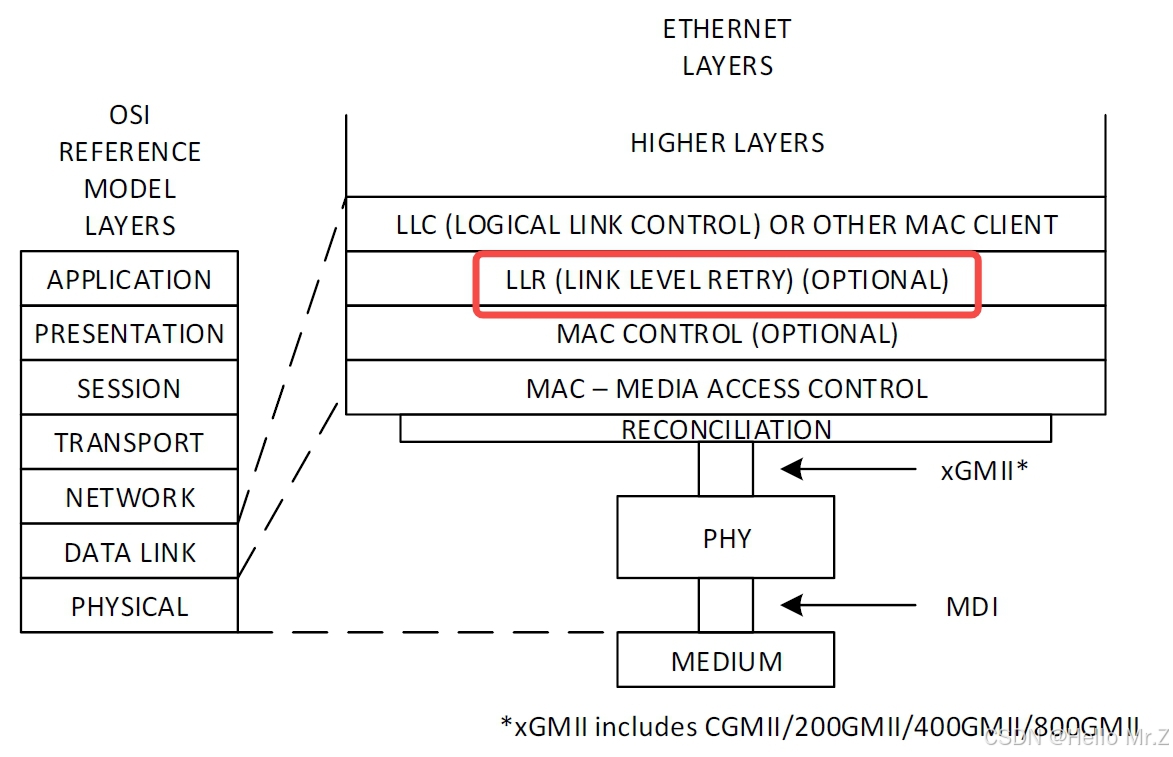

LLR是属于UEC范畴，实现MAC层重传，其在网络层级位置如下：

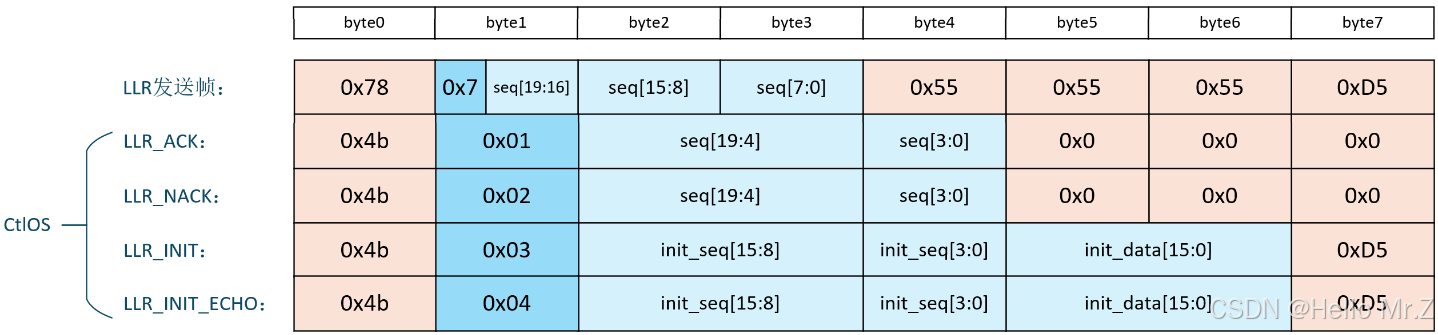

LLR的发送和回复都使用以太网前导码进行传输，如下所示：
- LLR使用LLR_INIT和LLR_INIT_ECHO进行建连；
- LLR发送时使用 LLR发送帧格式传递SN；
- 接收端接收到预期的SN帧时，返回LLR_ACK，此时发送端从重传缓冲区删除该帧；
- 接收端接收到的SN不符合预期或帧错误时，返回LRR_NACK，此时发送端重传该帧。

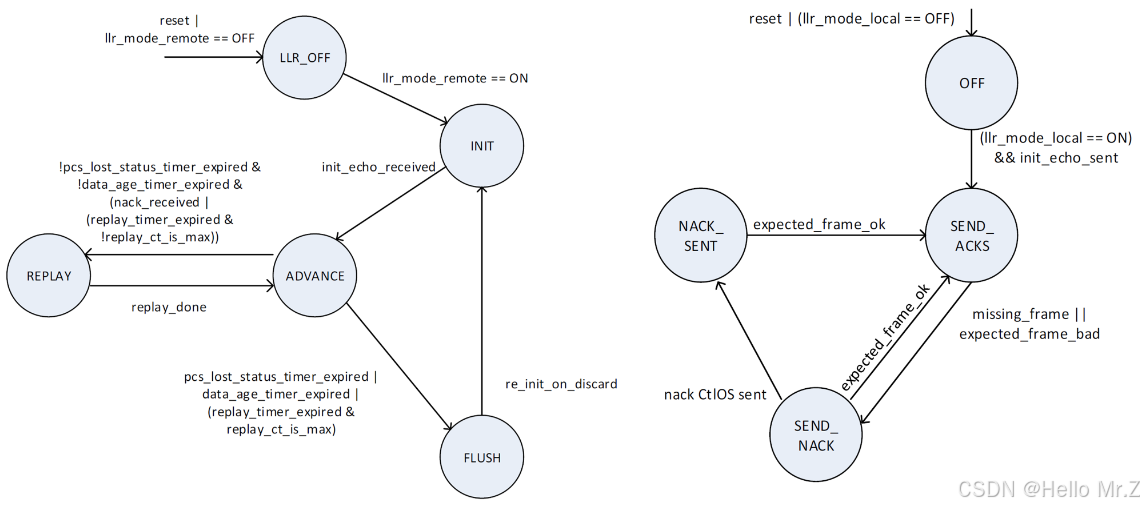

LLR发送及接收状态机如下：
LLR属于点对点协议，光纤连接的两个port进行重传，如nic port接交换机port，就是nic port与交换机port之间的重传。
二、CBFC

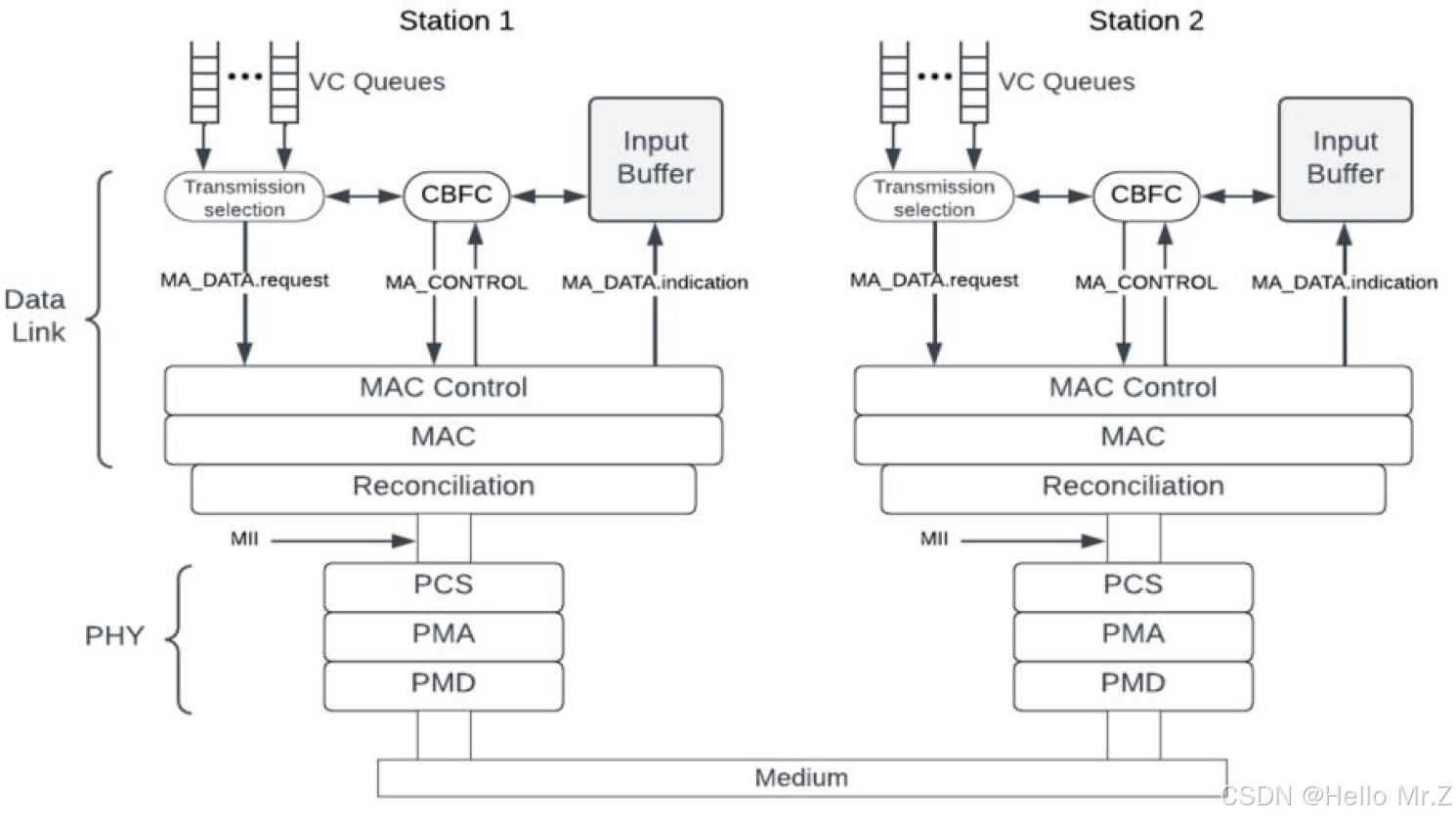

CBFC是属于UEC范畴，实现MAC层重传，其在网络层级位置如下：
LLR的CF_Update使用以太网前导码进行传输，如下所示：

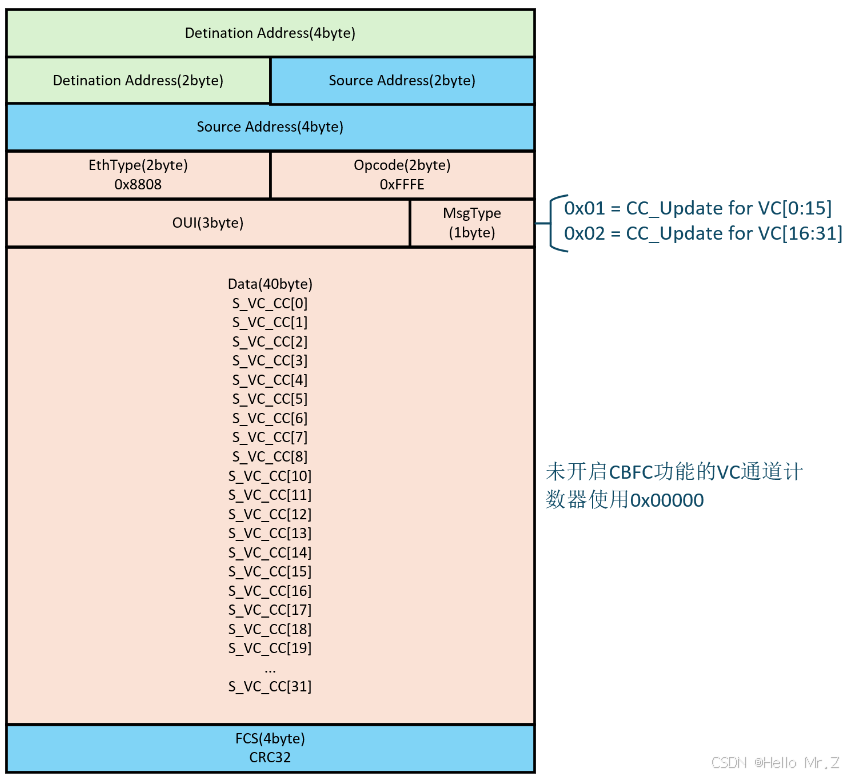

LLR的CC_Update传输频率较低，使用以太网数据包传输，如下所示：

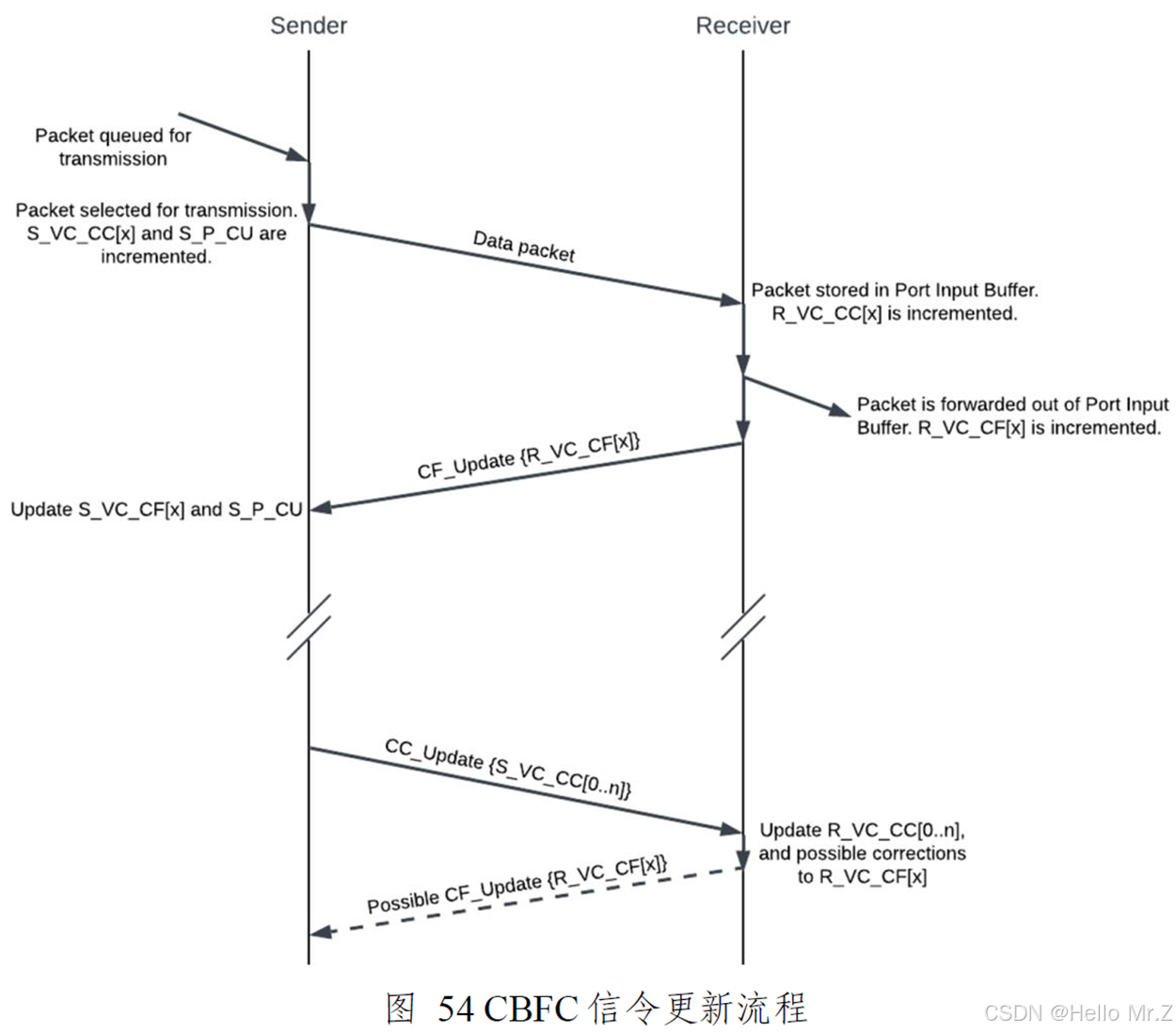

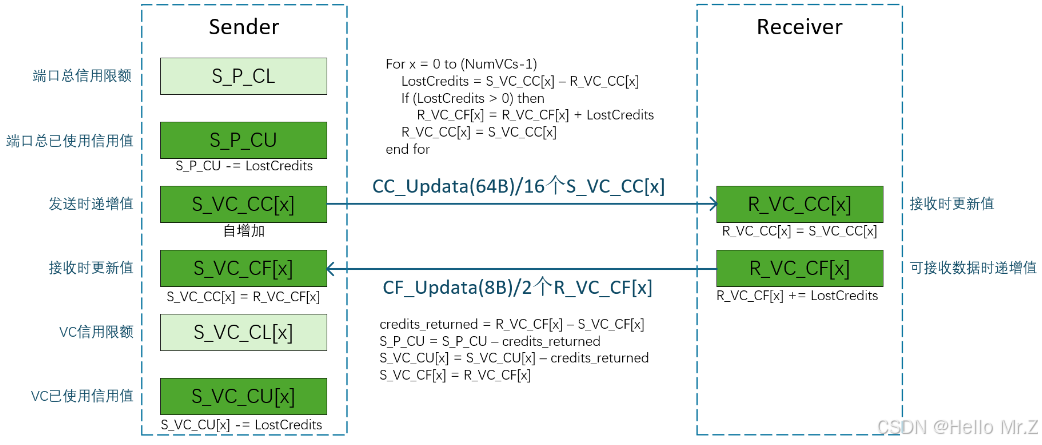

CBFC CF_Update和CC_Update传输如下：
CBFC流控是交换信用值后，信用值不为0才传输数据，是传输数据之前提前交换了信用值，所以不受RTT影响，但会一定程度影响吞吐率；CBFC属于点对点协议，光纤连接的两个port进行流控，如nic port接交换机port，就是nic port与交换机port之间的流控。
三、PFC

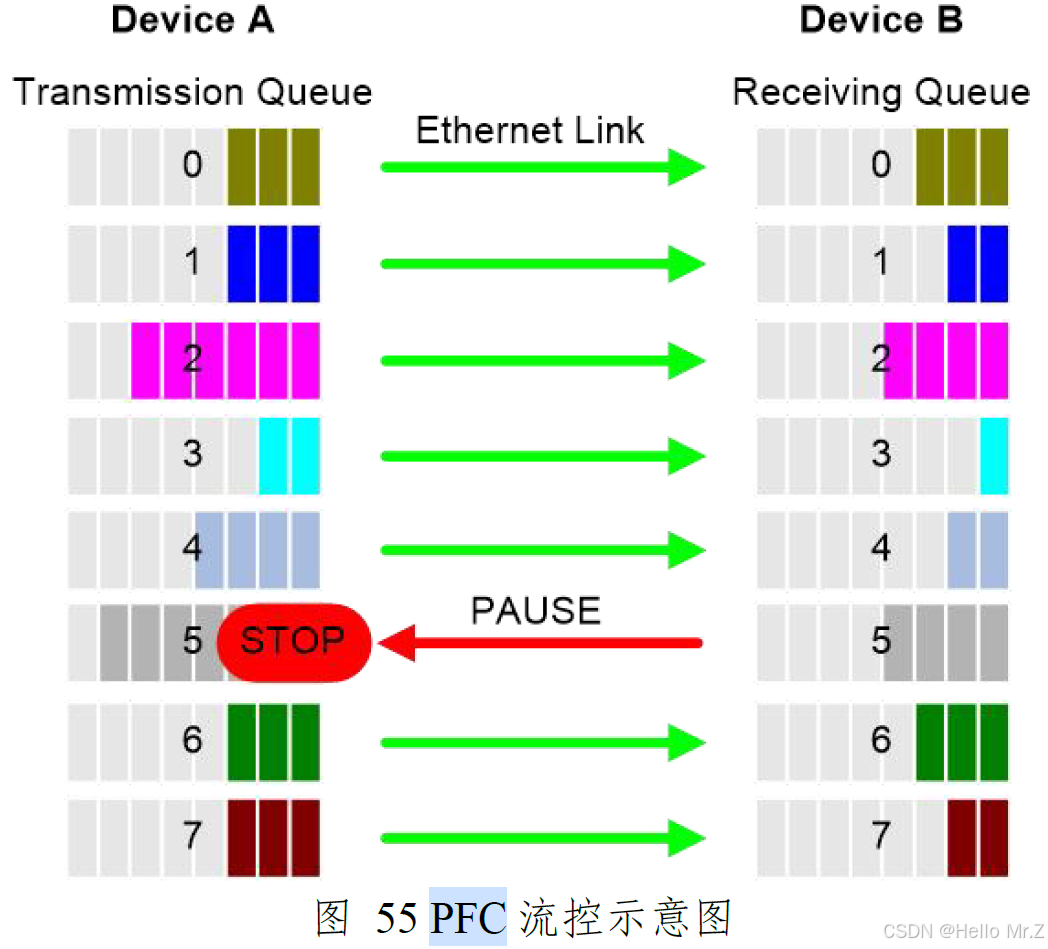

PFC是基于优先级的流控，与常规以太网流控不同的是，常规以太网流控对整个链路进行流控，fifo快溢出时发送XOFF，fifo恢复到一定水位时发送XON，这样用接收端快溢出进行反压发送端进行流控；PFC是划分VC的流控，对每个VC进行单独的XOFF/XON流控控制，如下所示：
PFC也是点对点协议，光纤连接的两个port进行流控，如nic port接交换机port，就是nic port与交换机port之间的流控。
PFC不像CBFC是事先交换信用值，所以受RTT影响，在配置水线时需要考虑RTT的影响，如果水线过低，可能出现对端还未收到XOFF帧，就已经出现fifo溢出的情况。
三、DCQCN/CNP/ECN

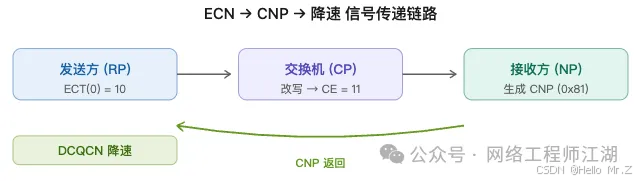

ECN（Explicit Congestion Notification，RFC 3168）是IP层的拥塞感知机制，是端到端（非点对点）的流控，原理是接收端的port交换机拥堵时，交换机发出ECN到接收端，接收端再发送CNP到发送端，发送端再通过DCQCN算法降速的端到端流量控制，用于RoCEv2等网络。
交换机ECN标记过程：使用IPv4头部的ECN字段，当如下图的交换机port出现拥堵时，交换机读取ECN字段，看是否支持ECN（ECN=00不支持，ECN=10支持），如果支持则将ECN改为ECN=11，接收端接收到ECN标记后，发出CNP，CNP会发送到发送端：
发送端收到CNP就，使用DCQCN算法进行降速。

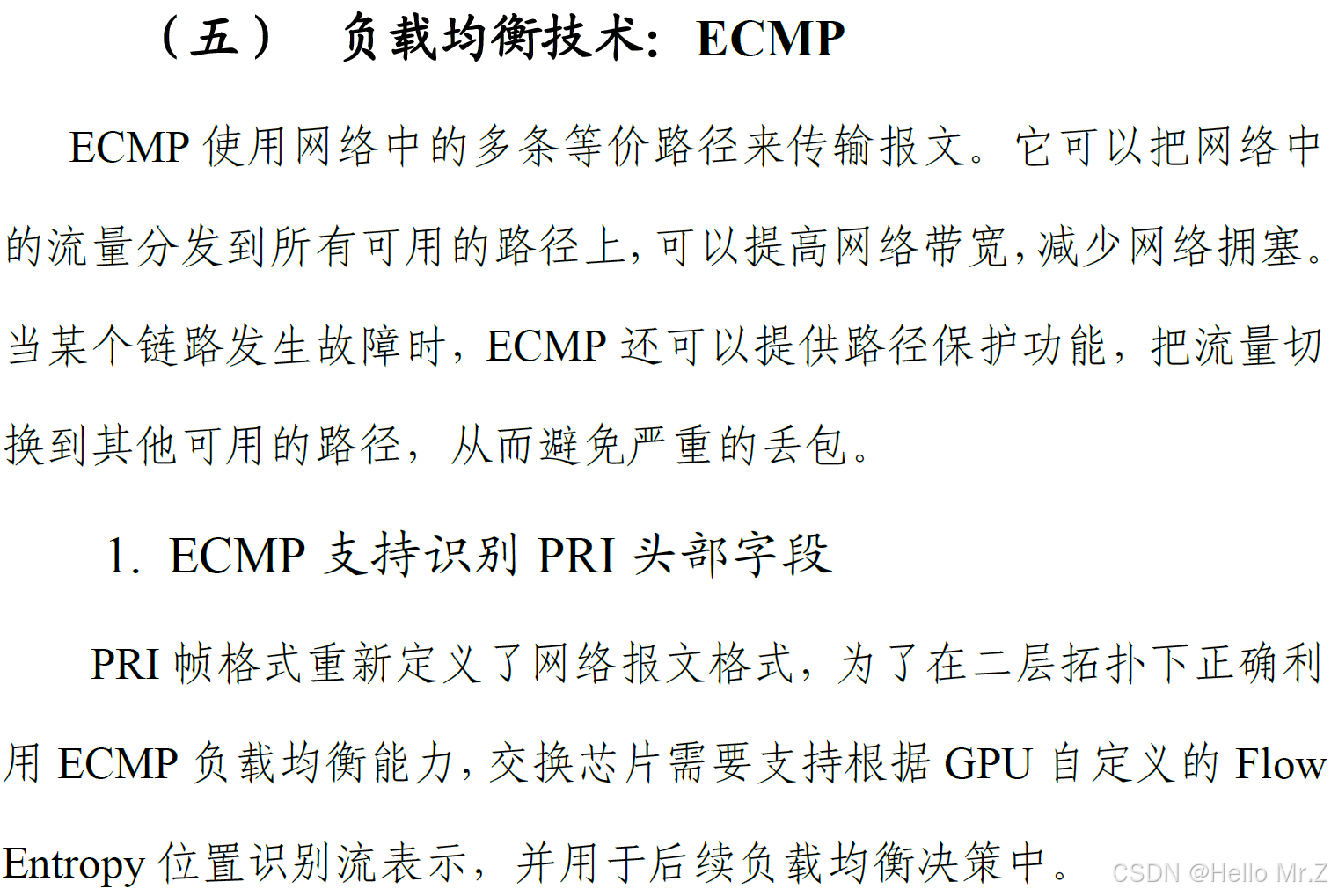

四、ECMP
