如何用 vue 甘特图来实现计划和实际双任务条进度展示

在项目管理中，同时展示任务的计划进度与实际进度，能够直观对比执行偏差，是项目监控的核心需求。vxe-gantt 提供了灵活的子任务视图（Subview）机制，可以轻松将单个任务拆分为"计划"和"实际"两条任务条，在同一行内并行展示，实现清晰的双进度对比。

本文将通过一个完整的示例，演示如何利用子任务视图和树形结构，将原始数据拆分为计划与实际两条记录，并分别以不同颜色和位置呈现在甘特图中。

核心实现思路

数据拆分：将每个原始任务拆分为三条记录：
- 父节点：作为容器，类型标记为 VxeGanttTaskType.Subview。
- 计划子节点：使用计划日期（planStartDate / planEndDate），flag: 1。
- 实际子节点：使用实际日期（actualStartDate / actualEndDate），flag: 2。
树形结构：通过 treeConfig 将拆分后的数据组装为树形关系。
样式区分：通过 barStyle 根据 flag 值设置不同的颜色和垂直偏移量，使两条任务条错开显示。

关键配置详解

配置项	作用
treeConfig	启用树形结构，将拆分后的记录按父子关系组织。
taskConfig.typeField	指定类型字段，用于识别 Subview 节点。
taskBarSubviewConfig.barStyle	控制子任务条样式，通过 top 偏移实现上下错位。
taskBarConfig.barStyle	控制主任务条样式，根据 flag 区分计划/实际颜色。
VxeGanttTaskType.Subview	标记父节点为子任务视图容器。

代码

html 复制代码

<template>
  <div>
    <vxe-gantt v-bind="ganttOptions"></vxe-gantt>
  </div>
</template>

<script setup>
import { reactive } from 'vue'
import { VxeGanttTaskType } from 'vxe-gantt'
import XEUtils from 'xe-utils'

const ganttOptions = reactive({
  border: true,
  height: 500,
  loading: false,
  cellConfig: {
    height: 60
  },
  treeConfig: {
    transform: true,
    rowField: 'id',
    parentField: 'parentId'
  },
  taskConfig: {
    startField: 'start',
    endField: 'end',
    typeField: 'type'
  },
  taskBarSubviewConfig: {
    barStyle({ row }) {
      if (row.flag === 1) {
        return {
          style: {
            top: '-12px' // 偏移位置，计划于实际不重叠
          }
        }
      }
      if (row.flag === 2) {
        return {
          style: {
            top: '12px' // 偏移位置，计划于实际不重叠
          }
        }
      }
    }
  },
  taskBarConfig: {
    showContent: true,
    barStyle({ row }) {
      return {
        round: true, // 圆角
        bgColor: row.flag === 1 ? '#40d9eff' : '#31d231', // 任务条的背景颜色
        completedBgColor: row.flag === 1 ? '#409eff' : '#14ae14' // 已完成部分任务条的背景颜色
      }
    }
  },
  taskViewConfig: {
    tableStyle: {
      width: 480
    }
  },
  columns: [
    { field: 'title', title: '任务名称', minWidth: 100 },
    { field: 'planStartDate', title: '计划开始时间', width: 100 },
    { field: 'planEndDate', title: '计划结束时间', width: 100 },
    { field: 'actualStartDate', title: '实际开始时间', width: 100 },
    { field: 'actualEndDate', title: '实际结束时间', width: 100 }
  ],
  data: []
})

// 模拟后端接口
const loadList = () => {
  ganttOptions.loading = true
  setTimeout(() => {
    const list = [
      { id: 10001, parentId: null, title: '任务R790', planStartDate: '2024-03-03', planEndDate: '2024-03-15', actualStartDate: '2024-03-03', actualEndDate: '2024-03-12' },
      { id: 10002, parentId: null, title: 'B项目', planStartDate: '2024-03-10', planEndDate: '2024-03-25', actualStartDate: '2024-03-08', actualEndDate: '2024-03-16' },
      { id: 10003, parentId: null, title: 'C项目', planStartDate: '2024-03-20', planEndDate: '2024-04-10', actualStartDate: '2024-03-22', actualEndDate: '2024-04-01' },
      { id: 10004, parentId: null, title: '任务D554', planStartDate: '2024-03-28', planEndDate: '2024-04-19', actualStartDate: '2024-03-28', actualEndDate: '2024-04-12' },
      { id: 10005, parentId: null, title: 'E项目', planStartDate: '2024-04-05', planEndDate: '2024-04-28', actualStartDate: '2024-04-01', actualEndDate: '2024-04-24' }
    ]
    // 转成子任务视图
    const ganttData = []
    list.forEach((item) => {
      const currRow = XEUtils.assign({}, item, { type: VxeGanttTaskType.Subview })
      const planRow = XEUtils.assign({}, item, {
        id: 10000000 + item.id,
        title: '计划',
        parentId: item.id,
        start: item.planStartDate,
        end: item.planEndDate,
        flag: 1
      })
      const actualRow = XEUtils.assign({}, item, {
        id: 20000000 + item.id,
        parentId: item.id,
        title: '实际',
        start: item.actualStartDate,
        end: item.actualEndDate,
        flag: 2
      })
      ganttData.push(currRow)
      ganttData.push(planRow)
      ganttData.push(actualRow)
    })
    ganttOptions.data = ganttData
    ganttOptions.loading = false
  }, 200)
}

loadList()
</script>

实现要点解析

1. 数据拆分逻辑

个原始任务生成三条记录：
- 父节点：保留原始信息，type 设为 Subview，作为容器。
- 计划子节点：使用计划日期，id 重新生成（避免与父节点冲突），parentId 指向父节点。
- 实际子节点：使用实际日期，id 同样重新生成，parentId 指向父节点。

2. 样式错位（top 偏移）

在 taskBarSubviewConfig.barStyle 中，通过 top 属性让计划条和实际条在垂直方向上错开：

类型	top 值	效果
计划（flag: 1）	-12px	任务条向上偏移，显示在上方
实际（flag: 2）	12px	任务条向下偏移，显示在下方

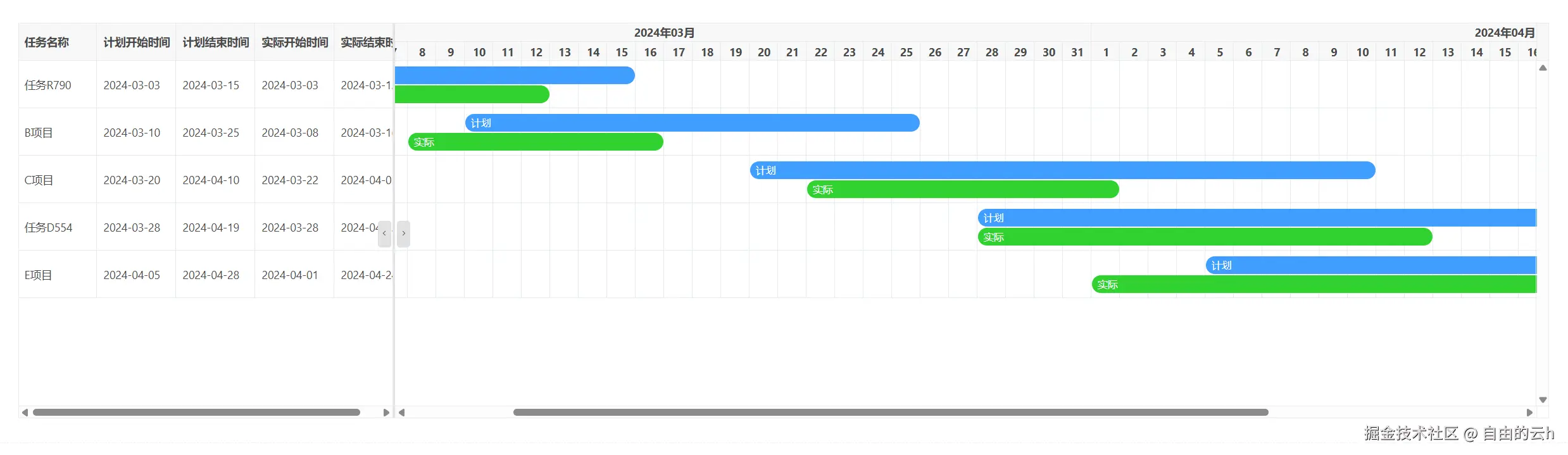

这样两条任务条在同一行内并行显示，互不遮挡。

3. 颜色区分

通过 taskBarConfig.barStyle 返回动态样式：

类型	背景色	已完成颜色
计划（flag: 1）	#40d9eff（蓝色系）	#409eff
实际（flag: 2）	#31d231（绿色系）	#14ae14

通过子任务视图（Subview） + 树形结构，vxe-gantt 提供了一种简洁而强大的方式来实现计划与实际双进度

gantt.vxeui.com
