Vue3 + Canvas 手绘笔记工程化实践：别把画布只当成一张 PNG

实现一个能画线的 Canvas 很简单：

csharp 复制代码

canvas.addEventListener('pointermove', (event) => {
  context.lineTo(event.offsetX, event.offsetY);
  context.stroke();
});

但当需求继续增加：

撤销与重做
文本元素
选择与移动
局部橡皮擦
自动保存
多端版本冲突
历史版本
列表缩略预览
移动端缩放和平移
PNG 与 JSON 导出

Canvas 就不再只是绘图区域，而变成了一个小型文档编辑器。

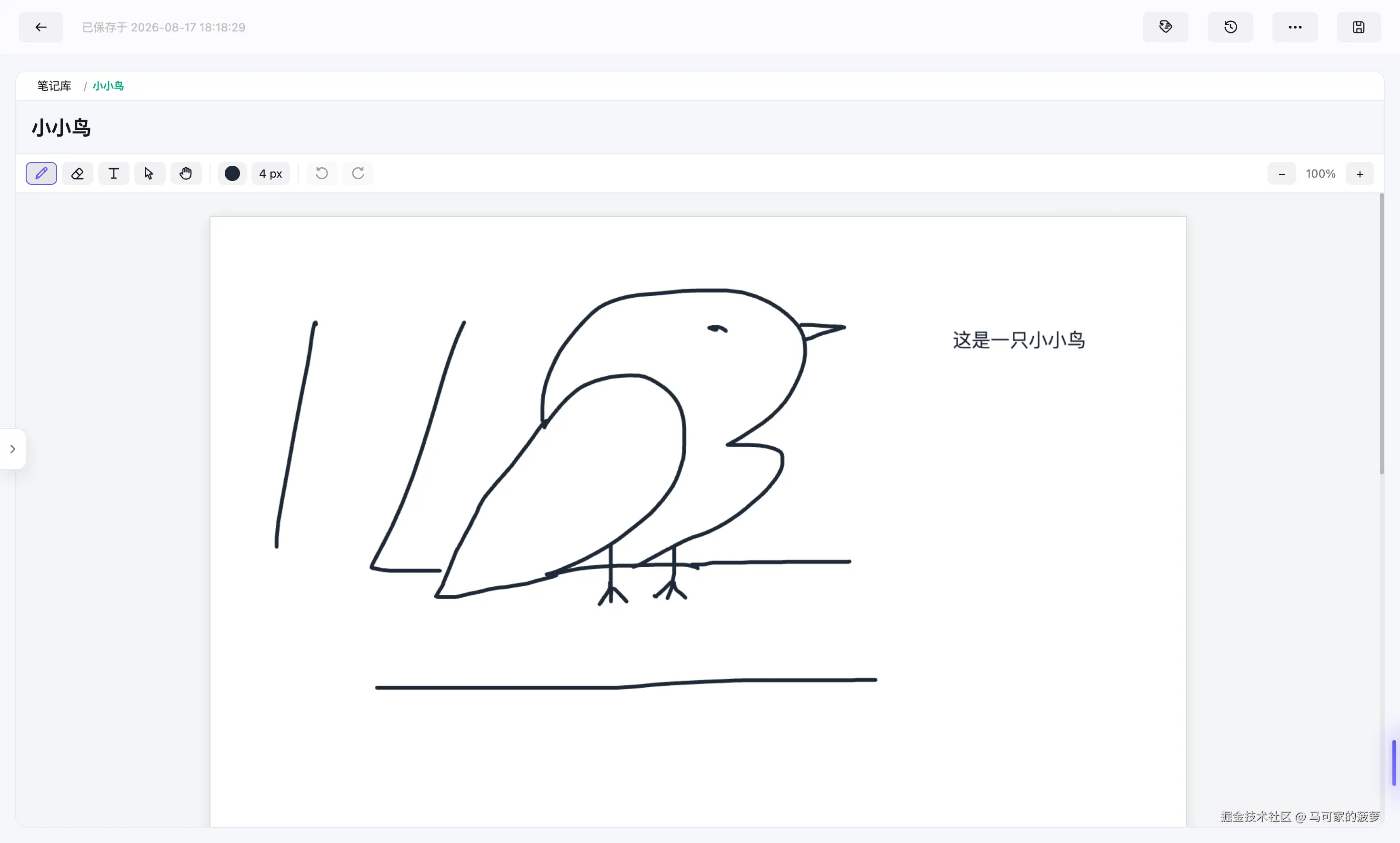

近期我在 Vue 3 项目中实现了一套轻量手绘笔记。没有直接引入完整白板框架，而是围绕一个固定页面、结构化场景和有限元素类型，搭建了自己的编辑、保存和预览链路。

这篇不介绍按钮怎么摆放，主要讨论几个更容易踩坑的问题：

为什么不能只保存 PNG
前后端如何共享画布协议
如何避免在 pointermove 中反复触发响应式更新
局部橡皮擦如何切断而不是整条删除笔画
编辑详情和列表预览为什么要使用不同数据模型
自动保存如何处理多标签页和多设备冲突

一、为什么不直接把 Canvas 保存成 PNG

只保存图片的优点很明显：

数据格式简单
预览方便
不需要恢复绘制状态
服务端无需理解画布结构

但只要允许用户二次编辑，PNG 很快就不够用了。

保存成图片后，下面这些信息都会丢失：

复制代码

哪一段像素属于哪条笔画
文字原本是什么内容
文字的位置和字号
某个对象是否被移动过
橡皮擦应该删除哪些线段
历史版本之间改了哪些元素

如果把每次修改都当成整张位图，会带来：

撤销只能保存多份大图片
文本无法原位再次编辑
局部橡皮擦只能擦像素
差异比较只能做图像级比较
高分辨率导出依赖当前显示尺寸
服务端无法校验内容复杂度

因此，PNG 更适合作为导出格式，而不是权威编辑格式。

最终存储的是一个结构化场景：

css 复制代码

interface DrawingScene {
  v: 1;
  page: {
    width: 1024;
    height: 1448;
  };
  elements: DrawingElement[];
}

type DrawingElement =
  | {
      id: string;
      kind: 'stroke';
      color: string;
      width: number;
      points: number[];
    }
  | {
      id: string;
      kind: 'text';
      x: number;
      y: number;
      width: number;
      fontSize: number;
      color: string;
      text: string;
    };

固定页面尺寸的好处是，所有设备都使用同一逻辑坐标系。

浏览器窗口、缩放比例和设备像素比只影响显示，不改变场景中的原始坐标。

二、场景协议应该由前后端共享

只在前端定义 TypeScript 类型不够，因为类型在运行时不存在。

服务端仍然可能收到：

json 复制代码

{
  "v": 999,
  "page": null,
  "elements": [
    {
      "kind": "script",
      "payload": "..."
    }
  ]
}

因此项目在共享包中提供运行时解析和规范化：

ini 复制代码

const scene = parseDrawingScene(input);
const serialized = serializeDrawingScene(scene);

校验范围包括：

项目	当前边界
序列化总大小	750000 字节
元素总数	1000
笔画数量	800
轨迹点对数	50000
文本元素数量	200
文本总字符数	50000
单个文本字符数	4000
页面尺寸	1024 × 1448
支持的元素类型	`stroke`、`text`

此外还会检查：

元素 ID 格式和重复 ID
坐标是否为有限数值
坐标是否超出合理范围
颜色是否符合十六进制格式
笔画宽度是否在允许区间
字体大小是否在允许区间
笔画坐标是否成对出现
场景版本是否支持

为什么要限制轨迹点，而不只是限制字符串大小？

因为两个 500KB 的 JSON，解析和绘制成本可能完全不同：

复制代码

500KB 长文本
500KB、数万段短笔画

后者会产生更多循环、路径构建、命中检测和对象分配。

所以协议同时限制：

字节大小
对象数量
几何复杂度
文本复杂度

规范化比单纯校验更重要

保存前会对坐标精度、颜色大小写和字段结构做统一处理，再重新序列化。

这样可以减少：

无意义的小数抖动
字段顺序差异
客户端实现差异
历史版本中的伪变化
内容比较时的误判

当规范化后的字符串相同，就可以认为场景正文没有变化。

三、不要在 `pointermove` 中直接修改权威场景

最容易实现的写法是：

csharp 复制代码

function handlePointerMove(event: PointerEvent) {
  scene.value.elements[currentIndex].points.push(
    event.offsetX,
    event.offsetY,
  );
}

但如果 scene 是深度响应式对象，这会在一次笔画中触发大量响应式追踪。

同时，如果每个点都立刻：

写入撤销栈
触发父组件更新
启动自动保存
重新序列化完整场景

性能会很快下降。

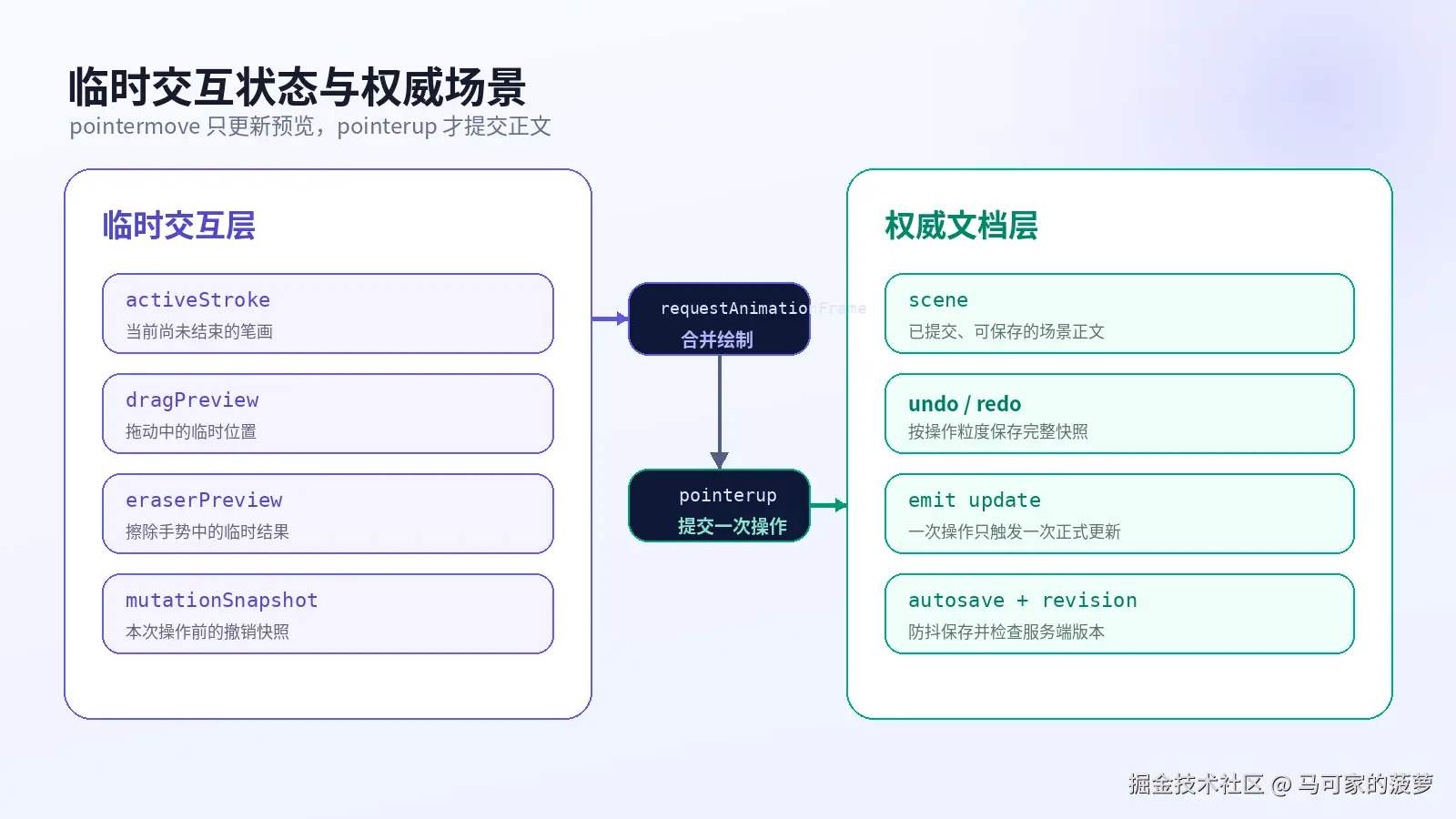

更合适的做法，是区分临时交互状态和已提交场景。

ini 复制代码

const scene = shallowRef<DrawingScene>(createEmptyDrawingScene());

let activeStroke: DrawingStrokeElement | null = null;
let dragPreview: DrawingElement | null = null;
let eraserPreviewElements: DrawingElement[] | null = null;
let mutationSnapshot = '';

它们分别承担：

状态	作用
`scene`	已提交的权威编辑场景
`activeStroke`	当前尚未结束的一条笔画
`dragPreview`	元素移动过程中的临时位置
`eraserPreviewElements`	一次擦除手势中的临时结果
`mutationSnapshot`	本次操作开始前的撤销快照

一次笔画的状态流转为：

复制代码

pointerdown
   ↓
保存 mutationSnapshot
创建 activeStroke
   ↓
pointermove
只向 activeStroke 追加采样点
   ↓
requestAnimationFrame 绘制预览
   ↓
pointerup
将 activeStroke 合入 scene
写入撤销栈
通知父组件正文变化

这意味着一次笔画只产生一次正式内容更新，而不是每个坐标点都更新一次。

四、使用 `requestAnimationFrame` 合并绘制

高频指针事件中不要直接调用完整 draw()。

可以设置一个帧调度器：

ini 复制代码

let frameId = 0;

function scheduleDraw() {
  if (frameId) return;

  frameId = requestAnimationFrame(() => {
    frameId = 0;
    draw();
  });
}

无论同一帧内收到多少次 pointermove，最多只绘制一次。

这不是丢失轨迹点。轨迹采样和画面刷新是两件事：

复制代码

事件可以高频收集坐标
画面按浏览器帧率刷新

在支持的浏览器中，还可以读取合并事件：

ini 复制代码

const samples =
  typeof event.getCoalescedEvents === 'function'
    ? event.getCoalescedEvents()
    : [event];

for (const sample of samples) {
  appendStrokePoint(activeStroke, canvasPoint(sample));
}

getCoalescedEvents() 可以取回浏览器为性能而合并的高频指针样本，减少快速书写时轨迹缺口。

五、一次手势只读取一次布局

坐标转换通常依赖：

css 复制代码

canvas.getBoundingClientRect();

如果在每个 pointermove 中调用，浏览器可能反复进行布局读取。

优化方法是在 pointerdown 时缓存：

arduino 复制代码

let activeCanvasRect: DOMRect | null = null;

function handlePointerDown(event: PointerEvent) {
  activeCanvasRect =
    canvasRef.value?.getBoundingClientRect() || null;
}

function canvasPoint(event: PointerEvent) {
  const rect =
    activeCanvasRect ||
    canvasRef.value?.getBoundingClientRect();

  if (!rect) return { x: 0, y: 0 };

  return {
    x:
      ((event.clientX - rect.left) / rect.width) *
      DRAWING_PAGE.width,
    y:
      ((event.clientY - rect.top) / rect.height) *
      DRAWING_PAGE.height,
  };
}

function releasePointer() {
  activeCanvasRect = null;
}

只要一次手势期间 Canvas 本身没有改变位置，这个矩形就可以复用到手势结束。

另一个小优化是过滤过密的点：

arduino 复制代码

function appendStrokePoint(
  stroke: DrawingStrokeElement,
  point: DrawingPoint,
) {
  const lastX = stroke.points.at(-2) ?? point.x;
  const lastY = stroke.points.at(-1) ?? point.y;

  if (
    stroke.points.length > 2 &&
    Math.hypot(point.x - lastX, point.y - lastY) < 0.8
  ) {
    return;
  }

  stroke.points.push(point.x, point.y);
}

小于逻辑坐标 0.8 的移动不会新增点，可以减少几乎重叠的轨迹数据。

六、Canvas 分辨率不能无限跟随设备像素比

在高 DPR 设备上，直接使用：

ini 复制代码

canvas.width = cssWidth * window.devicePixelRatio;
canvas.height = cssHeight * window.devicePixelRatio;

可能创建非常大的像素缓冲区。

例如一张 1024 × 1448 的画布，在 DPR 3 下会变成：

yaml 复制代码

3072 × 4344 ≈ 1334 万像素

而编辑器还可能处于 30% 或 50% 缩放状态，没有必要维持完整三倍分辨率。

可以结合当前缩放限制内部像素比：

javascript 复制代码

const ratio = Math.min(
  1.5,
  Math.max(
    0.5,
    (window.devicePixelRatio || 1) * zoom.value,
  ),
);

显示缩小时降低内部画布，显示放大时也限制上限。

真正导出 PNG 时，再创建独立离屏 Canvas，以固定 2 倍或其他目标分辨率重新绘制，而不是直接截图当前编辑画布。

这样编辑性能和导出清晰度可以分别控制。

七、文本布局和元素边界要缓存

文本换行需要反复调用：

ini 复制代码

context.measureText(candidate);

命中检测、选中框和拖动也需要计算元素边界。

可以分别建立：

typescript 复制代码

const textLayoutCache = new Map<string, string[]>();

const elementBoundsCache = new WeakMap<
  DrawingElement,
  {
    x: number;
    y: number;
    width: number;
    height: number;
  }
>();

文本缓存键可以包含：

arduino 复制代码

element.id
fontSize
width
text

当文本被编辑后清空相关缓存。

元素对象没有变化时，WeakMap 可以直接复用其边界；当拖动产生新对象时，自然会重新计算。

这也是使用不可变替换而不是原地深度修改的一个额外收益。

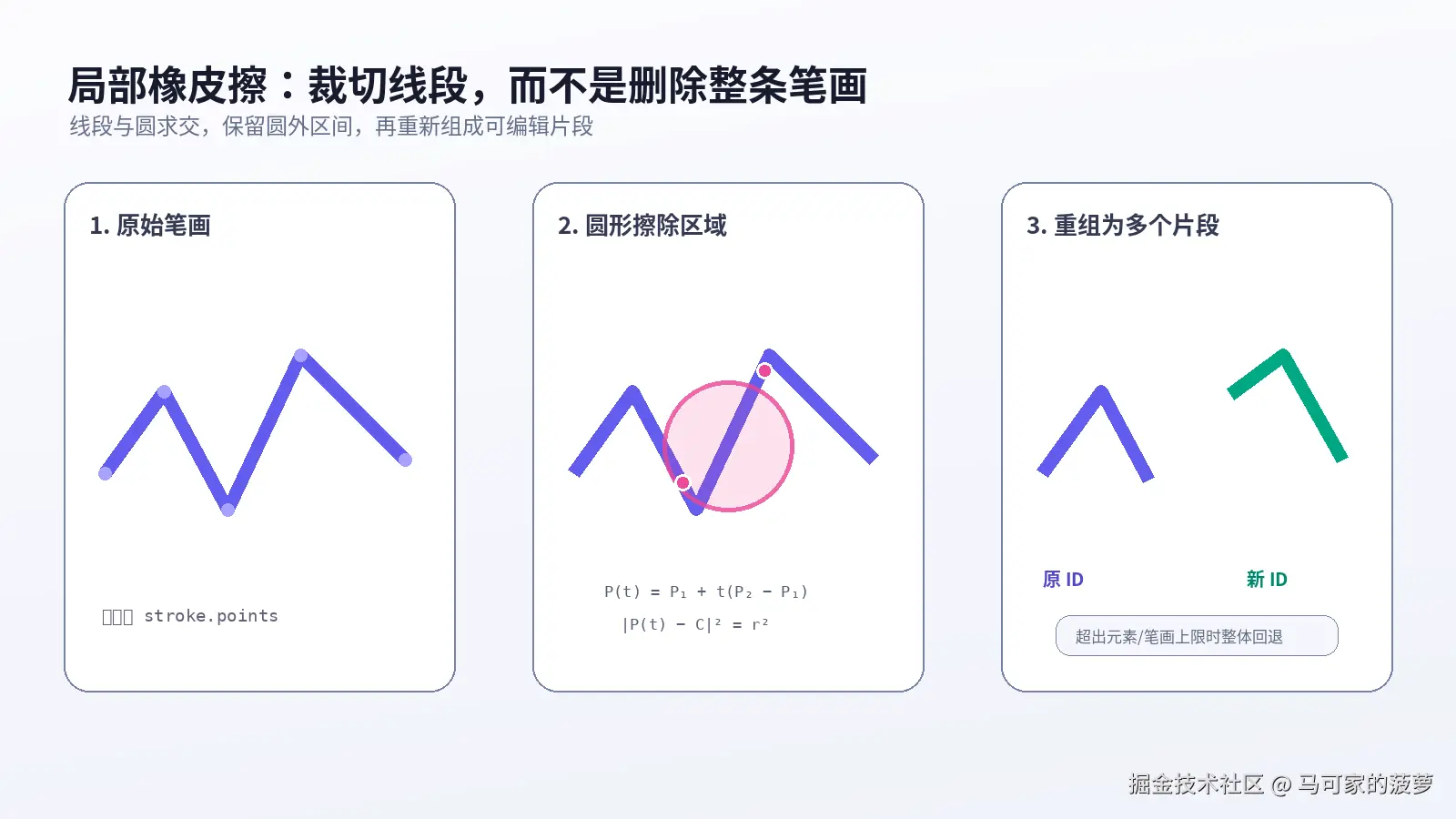

八、局部橡皮擦不是"命中后删除整条笔画"

最简单的橡皮擦逻辑是：

scss 复制代码

if (strokeHitByEraser(stroke)) {
  deleteStroke(stroke.id);
}

用户只擦掉一小段线，整条笔画却消失，体验会非常突兀。

另一种方案是像素级擦除，但这样会破坏结构化场景，之后无法继续移动、比较或导出向量轨迹。

当前实现采用的是线段裁切：

复制代码

原笔画：
──────────────

橡皮擦命中中间：
─────  ○  ─────

裁切后：
─────      ─────

一条折线由多个线段组成。对每条线段，计算它与圆形橡皮擦的交点，并求出落在圆外的参数区间。

线段可以写成：

scss 复制代码

P(t) = P1 + t(P2 - P1), 0 ≤ t ≤ 1

将其代入圆方程：

css 复制代码

|P(t) - C|² = r²

得到一元二次方程。根据判别式和两个根，可以把线段拆成圆内和圆外区间。

处理流程为：

markdown 复制代码

先用笔画包围盒做粗筛
       ↓
逐线段计算与擦除圆的交点
       ↓
保留所有圆外区间
       ↓
把连续区间重新组成笔画片段
       ↓
第一个片段沿用原 ID
后续片段生成新 ID

包围盒通过 WeakMap 缓存。没有命中时复用原元素和原数组，避免在 pointermove 中产生无意义对象。

如果切割后会突破场景的元素数或笔画数上限，本次擦除会整体回退，而不是保存一个违反协议的场景。

文本没有交给橡皮擦处理。文本是可编辑对象，应通过选择后删除，避免用户擦到一小块文字时生成不可解释的半个文本元素。

九、本地撤销和服务端历史版本不是一回事

编辑器内部需要即时撤销，因此维护两个栈：

csharp 复制代码

const undoStack = ref<string[]>([]);
const redoStack = ref<string[]>([]);

但不能无限保存完整 JSON。

当前客户端同时限制：

复制代码

最多 20 个历史状态
所有状态字符串合计最多 800 万字符

每次正式编辑动作结束时：

复制代码

操作前场景 → undoStack
新场景     → 当前 scene
redoStack  → 清空

客户端撤销解决的是当前编辑会话中的即时操作。

服务端历史版本解决的是：

关闭页面后恢复
多设备修改后的回退
较长时间跨度的还原
版本差异查看
恢复旧版本后仍保留恢复前内容

手绘场景的服务端版本策略也和普通文字笔记不同：

复制代码

手绘版本合并窗口：10 分钟
每篇最多保留：10 条

原因是手绘 JSON 通常比短文本更大，且自动保存频率和编辑节奏不同。

十、自动保存必须带版本号

只做防抖保存仍然无法处理多端冲突。

假设同一篇笔记：

ini 复制代码

页面 A 读取 revision = 5
页面 B 读取 revision = 5

页面 A 保存，服务端变成 revision = 6
页面 B 随后保存 revision = 5

如果服务端直接覆盖，页面 A 的内容会丢失。

手绘保存请求应携带客户端基于的版本：

css 复制代码

{
  "id": "drawing-note-id",
  "title": "架构草图",
  "revision": 5,
  "scene": {
    "v": 1,
    "page": {
      "width": 1024,
      "height": 1448
    },
    "elements": []
  }
}

服务端事务流程：

sql 复制代码

BEGIN
  ↓
SELECT 当前笔记 FOR UPDATE
  ↓
确认类型为 drawing
  ↓
规范化数据库当前场景
  ↓
比较 currentRevision 与 expectedRevision
  ├─ 不一致：返回 409 和当前服务端版本
  └─ 一致：保存历史、更新正文、revision + 1
  ↓
COMMIT

伪代码：

scss 复制代码

const current = await selectNoteForUpdate(
  connection,
  noteId,
  userId,
);

if (current.revision !== expectedRevision) {
  throw new VersionConflict({
    current: {
      id: current.id,
      title: current.title,
      content: canonicalize(current.content),
      revision: current.revision,
    },
  });
}

await snapshotHistory(connection, current);

await updateNote(connection, {
  content: serializeDrawingScene(scene),
  revision: current.revision + 1,
});

版本冲突不能只返回一句"保存失败"，还应返回当前服务端内容，让前端能够：

提示用户
对比两个版本
重新加载
将本地内容复制为新笔记
在未来实现更细粒度合并

为什么必须使用专用保存接口

普通笔记保存接口可能包含：

HTML 净化
图片扫描
引用关系提取
Markdown 规范化

手绘场景不需要这些流程。

更重要的是，旧客户端不知道 drawing 类型。通用接口必须禁止它提交手绘正文，否则旧页面中的空编辑器可能覆盖完整画布。

专用写接口不仅是代码拆分，也是写入域隔离。

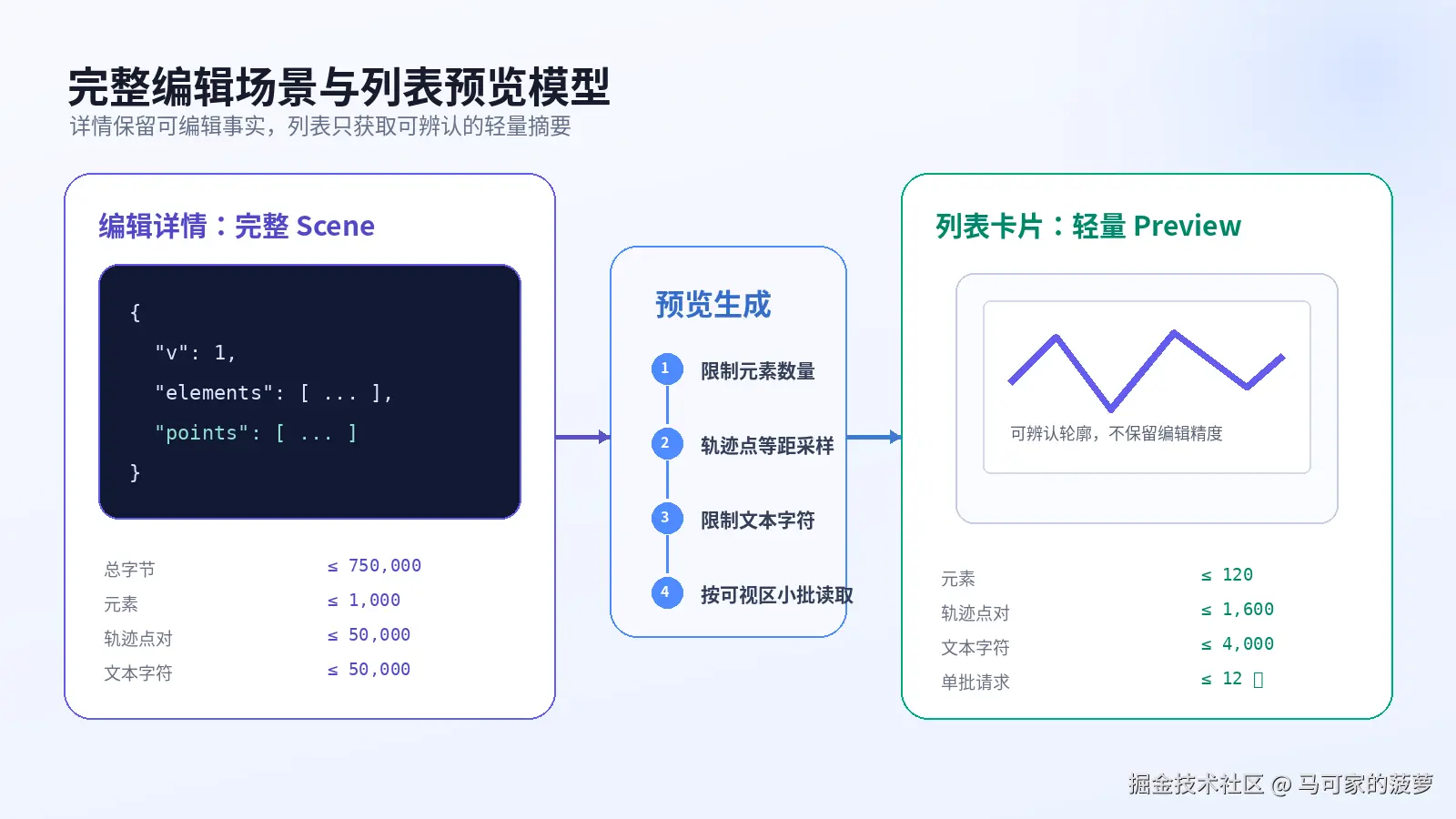

十一、列表预览不能直接返回完整场景

假设列表中有 30 篇手绘笔记，每篇场景几百 KB。

即使只展示 240 × 180 的卡片，浏览器仍要：

javascript 复制代码

下载完整 JSON
解析完整 JSON
创建大量对象
遍历所有轨迹点
初始化多个 Canvas

这会让普通文字笔记也被拖慢。

因此，笔记列表只返回基础元数据，手绘正文不进入通用列表响应。

卡片接近可见区域时，再调用专用预览接口：

json 复制代码

{
  "ids": [
    "drawing-1",
    "drawing-2"
  ]
}

单次最多请求 12 篇。

服务端解析完整场景后，生成轻量预览：

yaml 复制代码

元素最多 120 个
轨迹点最多 1600 对
文本总计最多 4000 字符
单个文本最多保留 240 字符

元素和轨迹点采用等距采样，保留：

原始绘制顺序
首尾点
大致轮廓
文本位置

但不保留编辑级精度。

这种设计的关键不是"压缩 JSON"，而是承认两个页面需要不同数据：

复制代码

编辑详情需要可恢复的完整事实
列表卡片只需要可辨认的视觉摘要

十二、移动端需要独立考虑缩放和滚动职责

固定 1024 × 1448 页面在手机上不可能按 100% 显示。

编辑器提供离散缩放级别：

csharp 复制代码

const ZOOM_LEVELS = [
  0.3,
  0.35,
  0.4,
  0.5,
  0.6,
  0.75,
  1,
  1.25,
  1.5,
] as const;

初始缩放会根据容器宽高计算。

手机竖屏如果只按宽度适配，可能在画纸底部留下大量不可用区域。因此可以允许有限横向平移，换取更大的实际书写面积。

不同工具也应有不同手势职责：

复制代码

画笔：在画布坐标系中采样
橡皮擦：局部裁切笔画
选择：命中并拖动元素
手形工具：移动工作区滚动位置

不要让浏览器页面滚动、画布平移和元素拖动同时争夺同一个手势。

使用 Pointer Capture 可以确保手指或鼠标离开 Canvas 边界后，当前操作仍能正常结束或取消。

十三、刻意不做的能力同样重要

第一版手绘笔记没有直接支持：

插入图片
手写识别
无限画布
多人实时协同
AI 直接读取和修改画布
转换为富文本或 Markdown
复杂图形和连线
图层面板

这些能力都不是加一个按钮就能完成。

例如让 AI 理解画布，需要先回答：

复制代码

AI 读取原始轨迹还是渲染图片？
文本和笔画如何建立语义关系？
哪些图形只是装饰？
模型修改后如何通过同一场景协议校验？
如何生成可审阅的差异？
用户如何撤销一次 AI 改图？

在这些问题没有稳定答案前，明确不把原始坐标 JSON 送进 AI，比做一个无法验证的"智能分析"更可靠。

十四、这套实现的核心取舍

最终，这套轻量手绘编辑器没有追求通用白板能力，而是坚持了几个边界：

固定页面，而不是无限画布

更容易处理：

缩放
移动端
预览
PNG 导出
历史版本
坐标限制

结构化 JSON，而不是只存图片

获得：

可编辑性
元素级命中
局部橡皮擦
文本再次编辑
版本差异基础

临时交互状态，而不是高频修改响应式树

降低：

深度响应式成本
序列化频率
自动保存频率
撤销栈膨胀

共享协议，而不是只相信 TypeScript

保证：

前后端一致校验
服务端安全边界
历史内容可规范化
未来场景版本升级

独立预览模型，而不是列表返回完整正文

保护：

首屏响应大小
主线程解析成本
普通笔记列表性能
移动端弱网体验

结语

Canvas 编辑器真正困难的部分通常不是 lineTo()，而是围绕绘制建立一整套文档系统：

复制代码

场景协议
交互状态
渲染调度
几何算法
撤销重做
并发保存
历史版本
轻量预览
移动端适配
能力边界

当这些部分被拆清楚后，后续增加新元素类型、离线草稿或 AI 可审阅变更，才有稳定基础。

本文实现来自开源知识工作区 LightNote 的轻量手绘笔记模块：

github.com/VeteranBoLu...
