最近在做一个LED台灯项目，需要实现短按开关、长按无极调光和定时关灯功能。本来打算用MCU来做，但算了一下BOM成本不太理想，写代码调PWM也费时间。后来选用ELITECHIP的EC221122-0F0E-27AB这颗单路LED输出调光定时芯片，SOP-8封装，外围几颗元件就能搞定全部功能。这篇文章把整个硬件设计流程整理一下，给做轻触开关调光定时IC方案的工程师做个参考。

一、芯片引脚定义

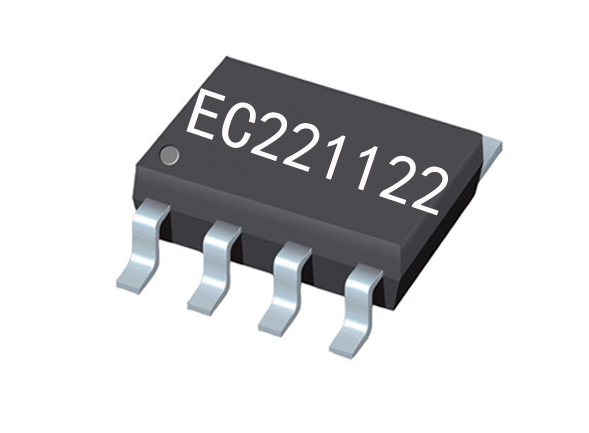

EC221122-0F0E-27AB采用SOP-8封装，供电电压DC 2.4V-5.0V，8个引脚的分配如下：

Pin1(VDD)：电源正极，支持2.4V到5.0V宽电压供电；Pin2(SCL)：I2C时钟线，外接EC24C02存储器；Pin3(SDA)：I2C数据线，同样接EC24C02；Pin4(KEY)：轻触开关输入引脚，下降沿触发；Pin5(OUT)：LED驱动输出，高电平有效，输出PWM调光信号；Pin6/Pin7：NC，悬空处理即可；Pin8(GND)：电源地。

二、功能逻辑说明

芯片上电后默认不工作，LED处于关闭状态。短按一次KEY按键，LED以记忆亮度点亮，同时启动1小时定时。定时到达后自动关灯，中途再短按一次则立即灭灯。长按KEY按键进入无极调光模式，亮度在4%到100%之间循环变化，松手后停留在当前亮度。调光过程中不影响定时计时，这个设计在实际使用中非常方便。

三、外围电路设计

整个方案的外围元件非常精简。核心就三部分：主控芯片、EC24C02存储器和轻触按键。VDD和GND之间接一颗0.1μF去耦电容，滤除电源纹波。KEY引脚接轻触开关到GND，并联一颗104电容做硬件消抖，防止按键抖动误触发。SCL和SDA分别接EC24C02的对应引脚，两根线上各加一颗4.7K上拉电阻，保证I2C总线稳定通信。

LED驱动部分，OUT引脚输出PWM信号。由于芯片本身驱动能力有限，建议通过MOS管来驱动LED灯珠。OUT引脚接MOS管栅极，源极接GND，漏极接LED负极，LED正极通过限流电阻接VDD。PWM频率固定，肉眼看不到频闪，调光过程很平滑。

四、EEPROM断电记忆设计

断电记忆是这颗芯片的一大亮点。每次调光操作完成后，芯片会通过I2C总线把当前亮度值写入EC24C02。比如用户把亮度调到60%，关灯后下次再开，LED依然以60%的亮度点亮，不需要重新调。EC24C02的地址引脚A0、A1、A2全部接GND，器件地址为0x50。PCB布线时把EC24C02尽量靠近主芯片放置，I2C走线短一些通信更稳定。EC24C02擦写寿命达百万次以上，正常使用完全不用担心耐久度问题。

五、PCB布局要点

总结几条布局建议供参考：第一，去耦电容紧挨VDD引脚放置，走线越短越好；第二，按键走线尽量短，远离高频信号线，避免串扰误触发；第三，I2C总线两根线平行走，线宽建议8mil以上，过孔尽量少；第四，MOS管要根据LED总电流选型，小功率台灯用AO3400就够了，大功率灯具选更大电流的MOS；第五，如果是5V供电方案，限流电阻要根据LED正向压降和工作电流来计算，别让LED过载。

整个方案从原理图到PCB，熟练的话半天就能搞定。用这颗芯片替代MCU方案，BOM成本能省不少，开发周期也大幅缩短。ELITECHIP支持程序定制开发，如果有特殊调光曲线或定时时间的需求，可以联系他们做定制。项目实测下来调光平滑度不错，4%最低亮度也没有明显抖光，单路LED输出调光定时芯片这个方案整体值得推荐。有选型或设计问题的同行欢迎交流，可以联系ELITECHIP获取详细规格书和样品。
