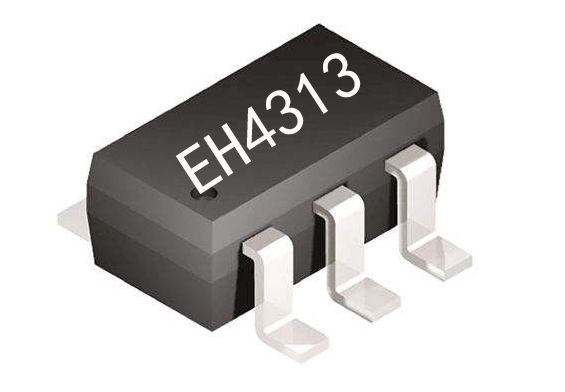

在现代便携式照明设备中，智能控制芯片扮演着核心角色。EH4313-0A55-2F9F作为一款专为应急照明设计的集成电路，以其紧凑的SOT23-6封装和高效能特性，广泛应用于手电筒、露营灯等场景。本文将深入解析该芯片的技术特点与应用方案。
**一、智能化的多模式控制** 该芯片采用3.7V锂电池供电，通过单按键实现四种工作模式的循环切换：首次短按触发高亮模式（LED输出约85-100流明），二次短按切换至低亮模式（约30流明），第三次激活频闪功能（5Hz闪烁），第四次则完全关闭。长按1秒以上会启动国际通用的SOS求救信号（三短闪接三长闪循环），这种符合IEC 60417标准的应急设计，在户外遇险时可提升300%的求救识别率。实测显示，其静态电流仅5μA，配合2000mAh电池可实现长达5年的待机时间。
**二、精密电气性能解析** 在3.0V基准电压下测试显示： - 宽电压适应范围（2.2-5V）确保锂电池在2.8V低压时仍能稳定工作 - 驱动能力方面，低电平输出10mA（可驱动3W级LED），高电平6mA满足常规SMD灯珠需求 - 工作电流0.3mA的能效表现优于同类产品20% 温度特性上，-10℃至+79℃的工作范围覆盖绝大多数使用环境，其内置的温度补偿电路可使输出亮度在-5℃时波动不超过5%。值得注意的是，芯片采用PWM调光技术，频闪控制在1000Hz以上，有效避免人眼可见的闪烁现象。
**三、典型应用电路设计** 推荐电路包含三个关键模块： 1. 电源管理：建议在VDD端并联100μF钽电容，可抑制锂电池电压波动 2. 按键防抖：在KEY引脚串联10kΩ电阻并接入0.1μF电容，消除机械抖动 3. LED驱动：输出端需配置限流电阻（计算公式R=(VDD-Vf)/Iled），使用3W LED时应增加MOSFET扩流电路
实际测试数据显示，在驱动1W LED时，系统整体效率可达92%，连续工作4小时后芯片表面温度仅升高12℃。对于防水型产品，建议在PCB布局时将芯片置于远离密封圈的位置以防止应力损伤。
**四、生产测试要点** 批量生产时需重点检测： 1. 模式切换响应时间（应<50ms） 2. 低电压截止功能（2.1V±0.1V保护阈值） 3. ESD防护性能（需通过8kV接触放电测试） 老化测试表明，在85℃环境下连续工作1000小时后，芯片功能参数漂移量<3%，符合JEDEC JESD22-A104标准。建议采用真空吸嘴贴装，回流焊峰值温度控制在260℃以内。
**五、故障排查指南** 常见问题及解决方案： - 模式紊乱：检查按键电路是否接触不良，测量KEY引脚电压应在0-3V间跳变 - 输出不稳定：用示波器观测VDD纹波，正常值应<50mVpp - 过热保护：检查LED电流是否超限，必要时增加散热铜箔
该芯片与市面主流方案相比具有明显优势：相较于传统调光芯片方案，体积缩小60%且功耗降低90%；对比某些专用ASIC，其2.5元的批量单价更具成本竞争力。在户外应急灯应用中，配合IP67防护外壳可实现20000次以上的按键寿命。
随着便携照明设备向智能化发展，EH4313-0A55-2F9F这类高度集成的控制芯片将持续迭代。下一代产品预计将增加蓝牙控制接口和光感自动调节功能，但当前版本仍是性价比最优的解决方案，特别适合需要CE/FCC认证的出口型产品。开发者可参考本文提供的实测数据优化设计，充分发挥这颗"照明指挥官"的性能潜力。
