网络协议-study

OSI七层

实战场景

我们可以沿着一条数据包从你的电脑出发，到访问一个网站，再返回的完整路径，来拆解每一步涉及的实战原理。

第一站：你的电脑和本地网络（链路层与交换机）

‌实战场景‌：你打开浏览器，输入网址。数据包首先在你的局域网里传输。

‌核心原理：交换机的工作原理与MAC地址表‌

• ‌原理是什么 ‌：交换机内部有一张MAC地址表，记录了哪个MAC地址（网卡的物理地址）连接在哪个端口上。它通过"学习"数据包的源MAC地址来建立这张表。当收到一个数据包时，它会查看目的MAC地址，然后从对应的端口‌精准转发‌出去，而不是像集线器那样广播给所有人。
• ‌实战应用 ‌：
  • ‌**为什么网线插上交换机就能上网？**‌ 因为交换机学习了你电脑的MAC地址，并把它和端口绑定。
  • ‌**网络环路是如何发生的？**‌ 如果两台交换机之间不小心用两根网线连起来了，由于交换机对广播包会向所有端口转发，这个广播包就会在两台交换机之间无限循环，瞬间产生"广播风暴"，耗尽所有带宽，导致整个网络瘫痪。这就是为什么稍微正规一点的交换机都必须开启STP（生成树协议）来自动阻塞冗余链路，防止环路。
  • ‌如何排查‌：如果公司网络突然奇慢无比，交换机指示灯像疯了一样狂闪，这大概率就是二层环路。你需要立刻检查物理线路。

第二站：跨出家门，走向互联网（网络层与路由器）

‌实战场景‌：数据包要访问的网站服务器不在你家，在公网上。数据包需要被送到你家的"网络大门"------路由器。

‌核心原理：IP地址、子网掩码、网关与ARP协议‌

• ‌原理是什么 ‌：
  • ‌IP地址与子网掩码‌：用来判断目标IP和自己是否在同一个"网段"。就像判断对方是不是在同一个小区。
  • ‌网关‌：如果目标不在同一个网段，数据包就会被交给"默认网关"，也就是路由器，由它负责向外转发。网关就是你家小区的大门。
  • ‌ARP协议‌：在同一个网段内通信，最终需要对方的MAC地址。ARP协议的作用就是通过IP地址去广播询问："谁是192.168.1.1？告诉我你的MAC地址。"
• ‌实战应用 ‌：
  • ‌**为什么电脑IP设为"自动获取"就能上网？**‌ 因为电脑通过DHCP协议，自动从路由器那里拿到了IP地址、子网掩码、网关和DNS这些"通关文牒"。
  • ‌为什么有时能上QQ但打不开网页？ ‌ 这极大概率是‌DNS故障‌。QQ很多是基于IP直连的，而网页需要域名解析。DNS服务器就是"翻译官"，负责把域名翻译成IP地址。如果DNS服务器地址配错或它本身挂了，翻译失败，自然就打不开网页。
  • ‌如何排查 ‌：ping 网关IP 不通，说明你连自家大门都找不到，问题在网线、网卡或路由器。ping 8.8.8.8（一个公网DNS IP）通，但ping www.baidu.com不通，那基本就是DNS的问题。

第三站：数据在互联网上的"快递"服务（传输层与TCP/UDP）

‌实战场景‌：数据包终于出了你家路由器，开始在广阔的互联网上传输。但网络是不稳定的，数据包可能会丢失、乱序。

‌核心原理：TCP与UDP的区别‌

• ‌原理是什么 ‌：
  • ‌TCP‌：可靠的、面向连接的协议。就像打电话，先拨号建立连接（三次握手），通话中确保对方听清了（确认重传），最后挂断（四次挥手）。代价是效率低一些。
  • ‌UDP‌：不可靠的、无连接的协议。就像发短信或对讲机，直接喊话，不管对方收没收到。优点是效率高，延迟低。
• ‌实战应用 ‌：
  • ‌**为什么网页、文件下载必须用TCP？**‌ 因为一个字节都不能错。TCP通过序列号、确认应答、超时重传等机制，保证数据完整、有序地到达。
  • ‌**为什么视频通话、直播、游戏多用UDP？**‌ 因为实时性最重要。视频偶尔花一下、游戏偶尔卡一下，比为了等一个丢失的数据包而整个画面卡住不动要好得多。丢了就丢了，继续传后面的。
  • ‌**"三次握手"为什么是安全检测的重点？**‌ 很多攻击，如SYN Flood攻击，就是利用TCP三次握手的原理，只发第一步SYN请求，却不回应最后的ACK，让服务器傻等，耗尽服务器资源。

第四站：应用层的"翻译官"与"守门人"（应用层）

‌实战场景‌：数据包终于到达了目标服务器，服务器上的应用需要理解你的请求，并返回你需要的内容。

‌**核心原理：HTTP协议与NAT（网络地址转换）**‌

• ‌原理是什么 ‌：
  • ‌HTTP协议 ‌：规定了浏览器和服务器之间通信的格式。比如，你输入https://www.example.com，浏览器会构造一个HTTP GET请求报文，里面包含了请求的网址、浏览器类型等信息。
  • ‌NAT技术‌：这是你家里多台设备能共享一个公网IP上网的根本原因。你家的路由器（NAT设备）会把你们所有内网设备的私有IP，在出口时统一转换成路由器的公网IP。回来的数据包，路由器再根据记录，准确地转发回发起请求的那台内网设备。
• ‌实战应用 ‌：
  • ‌**为什么在浏览器按F12打开"开发者工具"的Network标签，能看到每个请求的详细耗时、状态码（404、500等）？**‌ 这就是在直接查看和分析HTTP协议。200表示成功，404表示资源未找到，500表示服务器内部错误。
  • ‌为什么在公司内网搭建的VPN服务器，外部直接访问不了？ ‌ 因为你的VPN服务器只有内网IP（如192.168.x.x），公网不认识。你需要在你公司的‌**出口防火墙或路由器上做"端口映射"**‌，将公网IP的某个端口（如1194）的流量，映射到内网这台VPN服务器的相应端口上。这就是NAT技术的一个典型应用。

总结：你的实战学习路径

1. ‌先学抓包 ‌：下载Wireshark，在你电脑上抓包。然后做一次ping，过滤查看ICMP协议；访问一个网页，过滤查看HTTP和TCP的交互过程。亲眼看到数据包的结构，比看一百遍理论都管用。
2. ‌在虚拟机里搭网络 ‌：用VirtualBox或VMware建两台虚拟机，配置它们在不同网段，然后通过配置一台虚拟机的路由转发功能，让它们能互相ping通。这能让你彻底搞懂IP、子网、网关、路由表。
3. ‌用模拟器做实验‌：使用Cisco Packet Tracer或华为eNSP，拖拽几台交换机和路由器，配置VLAN、配置静态路由、观察STP如何防环。这是网络工程师的入门必修课，也是理解网络原理最直观的方式。

实战场景2

我们再深入几个‌能立刻动手验证、能解释日常网络问题‌的实战原理。这些原理是网络工程师和安全工程师排查故障、优化性能的"听诊器"。

1. ARP 协议与"中间人攻击"原理

‌实战场景‌：你在咖啡厅连上公共Wi-Fi，理论上你的所有网络通信都可能被同一网络内的其他人窃听。这背后的核心就是ARP协议的工作方式。

‌原理是什么‌：

• ‌**ARP（地址解析协议）**‌ 的作用是在局域网内，通过已知的IP地址，去查询对方设备的MAC地址（物理地址）。就像你知道一个人的名字（IP），但最终要找到他本人（MAC）才能对话。
• 工作流程是：你的电脑会向局域网广播一个ARP请求，问"谁是192.168.1.1？告诉我你的MAC地址"。真正的网关（路由器）会回应，但‌任何一台设备都可以抢先或伪造这个回应‌。

‌实战应用‌：

• ‌ARP欺骗/中间人攻击‌：攻击者会不停地向你的电脑发送伪造的ARP应答包，告诉你"我是192.168.1.1（网关），我的MAC地址是攻击者的MAC地址"。同时，它也欺骗网关，说"我是你的电脑，我的MAC地址是攻击者的MAC地址"。这样一来，你和网关之间的所有流量都会经过攻击者的电脑，它就可以轻松地窃听、篡改你的数据。
• ‌如何验证 ‌：在你的Windows或Linux电脑上，打开命令行，输入 arp -a 命令，你就能看到本机的ARP缓存表。如果发现网关IP对应的MAC地址，和另一个无关IP的MAC地址相同，那很可能就存在ARP欺骗。

2. TCP的"粘包"与"拆包"问题

‌实战场景‌：你正在用Java或Python写一个网络聊天程序，你连续发送了"你好"和"世界"两条消息，但对方却可能一次性收到"你好世界"，或者先收到"你好世"，再收到"界"。这就是TCP最经典的"粘包"问题。

‌原理是什么‌：

• ‌TCP是流式协议‌：TCP不关心你上层应用的消息边界，它只负责把数据看作一股连续的字节流，可靠地传输。为了效率，它会把多个小的数据包合并成一个大的数据段发送（粘包），也可能把一个大的数据包拆分成多个小段发送（拆包）。
• ‌根本原因‌：发送端和接收端的缓冲区机制，以及TCP的流量控制（滑动窗口）策略，导致了数据边界在传输层消失。

‌实战应用‌：

• ‌**为什么UDP不会粘包？**‌ 因为UDP是面向数据报的，每个UDP包都有明确的边界，一个包就是一个完整的消息，要么完整收到，要么整个丢掉。
• ‌如何解决 ‌：应用层必须自己定义消息边界。常见方法有三种：
  1. ‌固定长度‌：每个消息都是100字节，不够就补空格。
  2. ‌特殊分隔符 ‌：每个消息末尾加上一个特殊符号，如换行符 \n。
  3. ‌消息头+消息体‌：在消息最前面加一个固定长度的头部，用来指明后面消息体的长度。这是最通用的做法，HTTP协议就是这么干的。

3. ICMP协议与网络诊断工具（Ping/Traceroute）

‌实战场景‌：你访问一个网站发现特别慢，或者根本打不开。你第一反应是"ping一下"，这个操作背后就是ICMP协议在工作。

‌原理是什么‌：

• ‌**ICMP（互联网控制报文协议）**‌ 是IP协议的"助手"，用来传递网络诊断和控制信息，比如错误报告、拥塞通知等。它不是一个用来传输用户数据的协议。
• ‌Ping的工作原理‌：向目标主机发送一个ICMP"回显请求"报文，目标主机收到后，必须回复一个ICMP"回显应答"报文。通过计算往返时间（RTT），就能判断网络连通性和延迟。
• ‌Traceroute的工作原理 ‌：它巧妙地利用了IP包头的‌**TTL（生存时间）**‌ 字段。它先发送一个TTL=1的数据包，经过第一个路由器时，TTL减为0，路由器会丢弃这个包并返回一个ICMP"超时"错误报文，这样你就知道了第一个路由器的IP。接着发送TTL=2的包，以此类推，就能逐跳追踪出到达目标主机所经过的所有路由器。

‌实战应用‌：

• ‌**Ping不通就是网络不通吗？**‌ 不一定。很多服务器或防火墙为了安全，会禁止响应ICMP回显请求，所以你Ping不通，但可能能正常访问它的网页（HTTP服务）。Ping不通只能说明ICMP协议不通，不代表网络完全断开。
• ‌如何看懂Traceroute ‌：如果你看到某一跳的延迟突然急剧增大，或者出现 * * * 请求超时，那么这一跳的路由器很可能就是网络瓶颈或故障点。

4. DNS的"隐秘"工作与劫持

‌实战场景 ‌：你明明输入的是 www.baidu.com，但打开的却是一个满是广告的网页，甚至提示你"网站有风险"。这很可能是DNS被劫持了。

‌原理是什么‌：

• ‌DNS（域名系统） ‌ 是互联网的"电话簿"，负责把人类容易记忆的域名（如 www.example.com）翻译成计算机能理解的IP地址（如 93.184.216.34）。
• 查询过程是分级递归的：你的电脑先问本地DNS服务器，如果它不知道，就替你去问根DNS服务器，然后一级级向下查询，直到找到最终的IP地址。

‌实战应用‌：

• ‌DNS劫持‌：攻击者通过篡改你电脑的DNS服务器地址，或者直接攻击DNS服务器，让你在查询某个域名时，返回一个错误的、被攻击者控制的钓鱼网站IP。这样你虽然输入了正确的网址，却神不知鬼不觉地进入了假网站。
• ‌如何排查 ‌：你可以用 nslookup 命令手动指定一个公认可靠的DNS服务器（如 nslookup www.baidu.com 8.8.8.8）去查询，如果返回的IP和你当前电脑自动获取的DNS返回的IP不一样，那基本可以断定你的DNS被劫持了。

这些原理，每一个都直接对应一个你未来可能遇到的网络故障或安全漏洞。最好的学习方式，就是像你之前做的那样，在虚拟机里搭建环境，用Wireshark抓包，亲眼看看ARP请求的广播、TCP三次握手的过程、ICMP的报文结构，这样你对网络的理解就会从"知道"变成"精通"。

ICMP的定义

ICMP 协议的数据本身并不传输用户的实际内容（比如网页或文件），它传递的是‌控制信息和网络诊断数据‌。你可以把它想象成网络世界里的"运维小纸条"。

ICMP 报文被封装在 IP 数据包里面，它本身的结构分为‌头部 ‌和‌数据体‌两部分，但所有 ICMP 报文的前 4 个字节都是固定的：

‌**1. 通用头部结构（所有报文都有）**‌

• ‌**类型（Type）**‌：占 8 位，决定这是什么类型的纸条（比如是询问还是报错）。
• ‌**代码（Code）**‌：占 8 位，对类型的进一步细化。
• ‌**校验和（Checksum）**‌：占 16 位，用来检查数据在传输中是否出错。

‌**2. 剩下的部分（根据类型不同，长相不同）**‌

接下来的 4 个字节以及后面的数据，会根据"类型"和"代码"发生变化。最常见的两种长相是：

‌长相一：查询报文（以 Ping 为例） ‌

当你使用 ping 命令时，数据长这样：

• ‌类型 ‌：8（表示请求） 或 0（表示应答）
• ‌代码 ‌：0
• ‌**标识符（Identifier）**‌：占 16 位，通常是你电脑上 Ping 程序的进程 ID，用来区分是哪个窗口发出的请求。
• ‌**序列号（Sequence Number）**‌：占 16 位，每发一个包就加 1，用来判断有没有丢包。
• ‌**可选数据（Data）**‌：跟在最后面。这部分就是 Ping 命令里常看到的"填充数据"。它通常包含发送时的时间戳，以及一串用来凑够长度的任意字符（比如一串连续的字母）。

‌长相二：差错报文（以"目标不可达"为例） ‌

当路由器告诉你"这个地址不通"时，数据长这样：

• ‌类型 ‌：3
• ‌代码 ‌：变化很大，用来告诉你具体原因（比如 0 是网络不通，1 是主机不通，3 是端口没开）。
• ‌未使用‌：接下来的 4 个字节全是 0。
• ‌数据体 ‌：这部分非常关键，它包含了‌导致错误的那份原始 IP 数据包的头部‌，以及原始数据包内容的前 8 个字节。这样你的电脑收到后，就能知道是哪个程序发的请求出了问题。

‌**总结一下它的"长相"特点：**‌

• ‌没有端口号‌：它不像 TCP 或 UDP 那样有端口，它直接通过 IP 地址通信，靠"标识符"来区分不同的程序。
• ‌简短精悍‌：它的目的就是快速传递状态，所以结构很紧凑。
• ‌内核处理‌：大部分 ICMP 报文都是操作系统内核自动生成和回复的，不需要你手动开启一个服务去监听。

ICMP的生成

ICMP 报文确实是在‌网络层‌生成的。

具体来说，生成它的主体不是某个独立的应用程序，而是‌操作系统内核中的 IP 协议栈‌。当需要发送控制消息时，内核会直接在网络层构造一个 ICMP 报文，然后把它封装在一个 IP 数据报里，再向下传递给数据链路层和物理层发送出去。

ICMP 报文分为两大类，生成方式也略有不同：

1. ‌查询报文 ‌：由主机或路由器主动生成。比如你执行 ping 命令时，操作系统内核会在网络层构造一个"回显请求"报文，发给目标主机。目标主机的内核收到后，同样在网络层生成一个"回显应答"报文返回。

2. ‌差错报告报文‌：由路由器或目标主机的内核被动生成。当 IP 数据报在传输过程中遇到问题（比如 TTL 减到 0、端口不可达、需要分片但 DF 标志置位等），发现问题的设备会丢弃原数据报，然后在网络层生成一个 ICMP 差错报文，把原数据报的首部和前 8 个字节数据附在后面，发回给源主机。

所以，ICMP 的生成、封装和解析，全程都在网络层完成，它不经过传输层，也不依赖 TCP 或 UDP。

PING内网IP的过程

这个过程可以看作你的电脑在局域网里，通过"IP 地址"找到另一台电脑"物理地址"的过程。它并非"跳过"了网络层，而是网络层和数据链路层精密协作的结果。

整个过程大致分为以下几个步骤：

第一步：网络层判断，是否在同一网段

当你输入 ping 192.168.1.5 并回车后，你的电脑做的第一件事，是在‌网络层 ‌用自身的 IP 地址和子网掩码进行计算，判断目标 IP 192.168.1.5 是否和自己处于同一个子网。

• ‌如果判断为同一网段‌：电脑就知道，目标就在本地局域网内，不需要把数据包发给默认网关（路由器）去转发，可以直接在本地寻找。
• ‌如果判断为不同网段‌：电脑就会把数据包发给路由器处理，那就不属于我们这次讨论的"Ping 内网"了。

第二步：ARP 协议登场，寻找 MAC 地址

确认目标在同一网段后，通信需要知道对方的物理地址（MAC 地址），但电脑目前只知道对方的 IP 地址。这时，‌ARP 协议‌就开始工作了。

1. ‌检查 ARP 缓存表 ‌：电脑会先在自己的 ARP 缓存表里查找，看有没有 192.168.1.5 对应的 MAC 地址记录。如果有，就直接用，跳过后续的广播步骤。
2. ‌发送 ARP 请求（广播） ‌：如果缓存里没有，电脑就会在局域网内发送一个 ‌ARP 请求报文‌。这个报文是以广播形式发出的，意思是局域网内所有设备都会收到。它的大致内容是："我的 IP 是 X.X.X.X，MAC 地址是 A。谁是 192.168.1.5？请告诉我你的 MAC 地址。"
3. ‌目标主机回应（单播） ‌：局域网内所有设备都会收到这个广播请求，但只有 IP 地址为 192.168.1.5 的那台设备会处理并回应。它会单播一个 ‌ARP 响应报文‌ 给源主机，内容是："我就是 192.168.1.5，我的 MAC 地址是 B。"
4. ‌更新 ARP 缓存 ‌：你的电脑收到这个响应后，会把 192.168.1.5 和 MAC 地址 B 的对应关系记在自己的 ARP 缓存表里，下次通信就不用再问了。

第三步：ICMP 报文封装与发送

现在，你的电脑已经知道了目标主机的 MAC 地址，就可以正式构造 Ping 的探测报文了。

1. ‌构造 ICMP 回显请求 ‌：Ping 程序会创建一个 ‌ICMP Echo Request‌（类型 8）报文，这是网络层的控制消息。

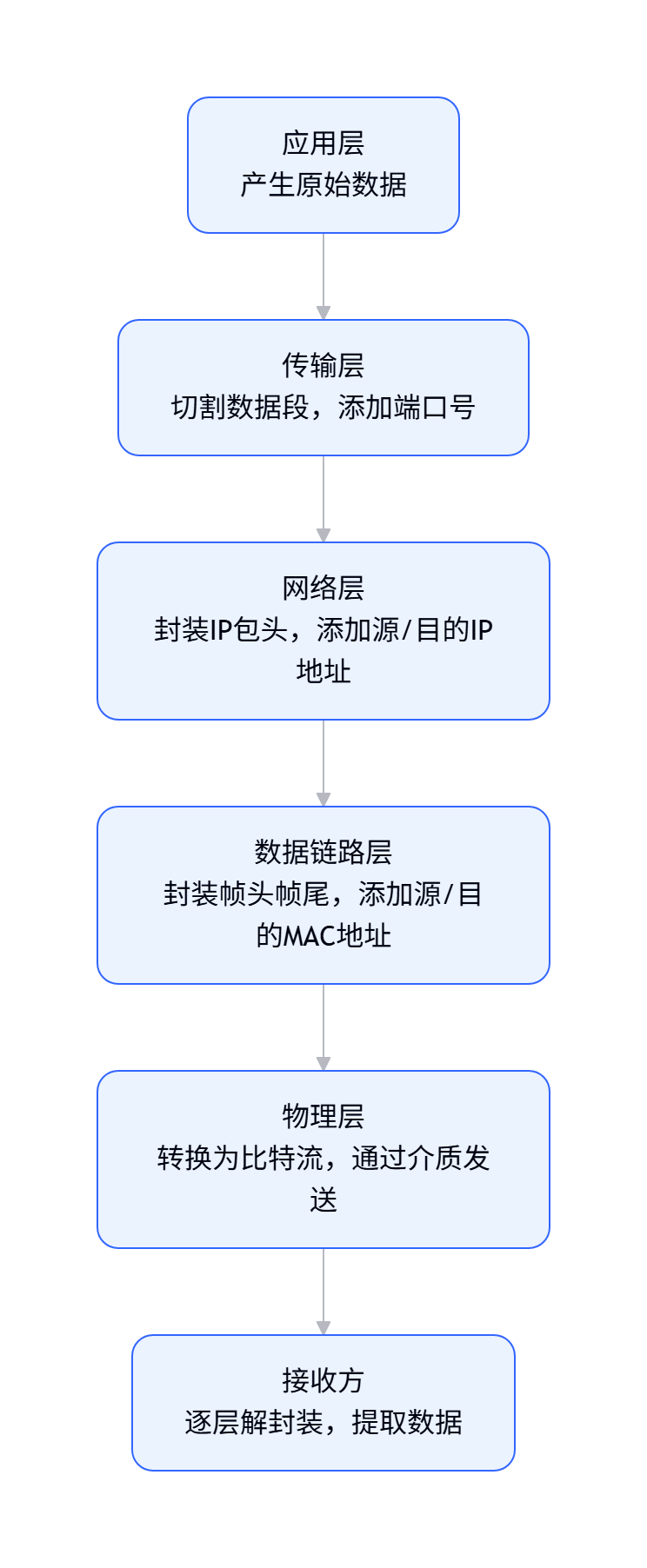

2. ‌层层封装 ‌：
   • ‌网络层封装 ‌：这个 ICMP 报文会被封装在一个 IP 数据包里，源 IP 是你自己，目的 IP 是 192.168.1.5。
   • ‌数据链路层封装 ‌：这个 IP 数据包再被封装成一个数据帧。在这个帧的头部，源 MAC 地址是你电脑的，目的 MAC 地址就是刚刚通过 ARP 获取到的 B。
3. ‌物理层发送‌：这个封装好的数据帧最终通过网卡，以比特流的形式发送到网线上。

第四步：交换机精准转发

数据帧到达交换机后，交换机在‌数据链路层‌工作。它会检查数据帧头部的"目的 MAC 地址"，然后在自己的 MAC 地址表里查找这个地址对应哪个端口。找到后，就把数据帧从连接着目标主机的那个端口精准地转发出去，而不是像集线器那样对所有端口广播。

第五步：目标主机接收与回复

1. ‌解封装与确认‌：目标主机收到数据帧后，会从数据链路层开始，一层层解封装，发现目的 MAC 和目的 IP 都是自己，并且内部是一个 ICMP 回显请求。
2. ‌构造并发送 ICMP 回显应答 ‌：目标主机会立即构造一个 ‌ICMP Echo Reply‌（类型 0）报文，并按照同样的封装流程，将应答报文发回给源主机。因为之前源主机请求过它的 MAC 地址，所以目标主机的 ARP 缓存里通常已经有了源主机的 MAC 地址，可以直接发送，无需再次 ARP 广播。

第六步：源主机收到应答，计算延迟

你的电脑收到这个 ICMP 回显应答后，Ping 程序会记录下当前时间，并与发送请求时记录的时间进行对比，计算出往返时间（RTT），也就是我们看到的延迟。如果在规定时间内没收到应答，就会显示"请求超时"。

‌**总结一下这个协作过程：**‌

• ‌**网络层（IP/ICMP）**‌：负责逻辑寻址和判断，创建和解析控制报文，确保数据包能定位到正确的网络和主机。
• ‌**数据链路层（ARP/交换机）**‌：负责物理寻址，将网络层的 IP 地址解析为网卡能识别的 MAC 地址，并在局域网内实现精准的帧转发。

所以，Ping 内网 IP 的过程，是网络层与数据链路层一次完美的接力，缺一不可。

Ping的过程

物理层是最底层去发送的是吗？所以ping是在物理层去ping的是吗

物理层确实是最底层，但它只负责"发送"，不负责"Ping"。

你的问题可以拆成两部分来看，这样会更清晰：

‌1. 物理层是最底层去发送的吗？ ‌

是的，完全正确。物理层是OSI七层模型的最底层，它负责将数据转换成电信号、光信号等比特流，在网线、光纤这些物理介质上进行传输。它不关心数据内容，只负责把0和1送出去。

‌2. Ping是在物理层去Ping的吗？ ‌

不是的。Ping是一个完整的网络诊断过程，它从高层发起，最终由物理层发送，但物理层本身并不知道自己在"Ping"。

打个比方，就像你寄一封信：

• ‌Ping程序‌ 是你，决定写信并检查对方是否收到。
• ‌网络层/ICMP协议‌ 是信的内容和格式，规定了这是一封"问候信"还是"回执"。
• ‌物理层‌ 是邮局的卡车和飞机，只负责把信运走，完全不看信里写了什么。

所以，Ping的过程是‌应用层发起，网络层构造，数据链路层封装，最终由物理层发送‌。物理层是执行的最后一环，但Ping这个动作的"大脑"和"灵魂"都在上面的网络层。

ping外网

如果是ping外网，是先经过路由器到达后，在通过链路层的交换机到具体的某个地址吗

你的理解方向是对的，但顺序上需要稍微调整一下。Ping 外网时，数据包在局域网内是先经过交换机，然后才到达路由器，再由路由器转发出去。

整个过程可以这样理解：

‌第一步：判断目标不在同一网段 ‌

你的电脑在发出 Ping 请求前，会先在网络层用自己的子网掩码和目的 IP 做一次计算，发现目标 IP（比如 8.8.8.8）和自己不在同一个网段。这时它就知道，这个数据包不能直接在局域网里靠 MAC 地址找到，必须交给默认网关（也就是路由器）去处理。

‌第二步：通过交换机找到路由器 ‌

虽然目标是外网 IP，但数据包在局域网内的第一站，必须是路由器。你的电脑会查看自己的 ARP 缓存表，找默认网关 IP 对应的 MAC 地址。如果找不到，就发一个 ARP 广播请求，问"网关的 MAC 地址是什么？"。路由器收到后，会单播回复自己的 MAC 地址。拿到网关 MAC 地址后，你的电脑就把数据包封装成数据帧，目的 MAC 填路由器的 MAC，然后通过交换机转发给路由器。这一步，交换机在数据链路层根据 MAC 地址表，把数据帧从连接路由器的那个端口精准地送出去。

‌第三步：路由器转发到外网 ‌

路由器收到数据帧后，会拆掉数据链路层的帧头帧尾，看到里面的 IP 数据包，发现目的 IP 是外网地址。于是它就在自己的路由表里查找，决定从哪个接口转发出去，发给下一跳路由器。这个过程中，数据包的源 IP 和目的 IP 始终不变，但每经过一跳路由器，数据帧的源 MAC 和目的 MAC 都会被重新封装。

‌第四步：外网主机回复 ‌

当数据包最终到达目标服务器后，对方会生成一个 ICMP 回显应答报文，按照原路返回。回来的路径同样是一跳一跳地经过多个路由器，最终回到你的路由器，再由路由器通过交换机送到你的电脑。

所以，总结一下顺序：‌你的电脑 → 交换机 → 路由器 → 外网‌。交换机在局域网内负责把数据包送到路由器，路由器则负责把数据包送出局域网，跨越多个网络到达最终目的地。

ARP 协议是哪层

关于 ARP 协议到底属于哪一层，其实一直存在两种说法，这取决于你参考的是哪个网络模型。

‌**在 OSI 七层模型中，ARP 通常被归为数据链路层。**‌

因为 ARP 的工作内容------广播请求、获取 MAC 地址、维护 MAC 地址表------这些操作都发生在本地链路上，处理的是数据链路层的物理地址。它不关心 IP 数据包如何跨越多个网络，只解决同一个网络内部的"最后一跳"问题。从实际操作层面看，它属于第二层。

‌**在 TCP/IP 四层模型中，ARP 通常被归为网络层（也称网际层或互联层）。**‌

因为在这个模型里，ARP 协议存在的唯一目的，就是为 IP 协议服务，负责把 IP 地址解析成 MAC 地址。没有它，IP 数据包就无法在本地链路上完成最后的封装和发送。所以，从功能定位和逻辑关系上看，它被看作是网络层的一个辅助协议，和 IP、ICMP 等协议放在一起。

‌**总结一下：**‌

• ‌说它是数据链路层 ‌，是看它‌在哪儿工作、干的是什么活‌（在本地链路，处理 MAC 地址）。
• ‌说它是网络层 ‌，是看它‌为谁服务‌（为 IP 协议服务）。

这两种说法都没有错，只是视角不同。在学习和考试中，关键要看题目是基于哪个模型来提问的。
