产线上遇到充磁不良，最常见的反应是「电压再调高点试试」。电压当然可以调，但如果你不清楚磁铁里面正在发生什么物理变化，调电压就是碰运气。这篇文章不聊设备型号、不谈选型技巧，专门把充磁背后的物理机制拆一遍------磁畴、磁化曲线、饱和判据------搞明白这三样，下次再遇到 Br 偏低、退磁曲线出膝点，你至少知道该往哪个方向查。
一、没充磁的磁铁，里面是一盘散沙
钕铁硼毛坯从烧结炉里出来，高斯计贴上去读数几乎为零。
不是材料有问题。是里面的磁畴还没整队。
磁畴是个什么东西？你可以把一块永磁体想象成一栋楼，每个磁畴就是楼里的一个房间。每个房间里的人都整齐站队（原子磁矩排列一致），朝同一个方向------这个房间有明确的 N 极和 S 极。问题是，整栋楼的房间朝向乱七八糟。三楼的朝北，五楼的朝南，二楼的朝西。各个方向一平均，楼外面的人感受不到任何「朝向」。
充磁要做的事，就是让所有房间的人同时转向同一个方向。一旦方向对齐了，整栋楼对外就是一个大磁铁。
一块指甲盖大小的钕铁硼里，磁畴数量是百万级的。烧结钕铁硼的晶粒尺寸通常在 3~10 微米，每个晶粒内可能包含一个或多个磁畴，磁畴宽度在 1~2 微米量级。让百万个「微型指南针」从四面八方转到同一方向，靠的就是外加磁化场的暴力拉扯。

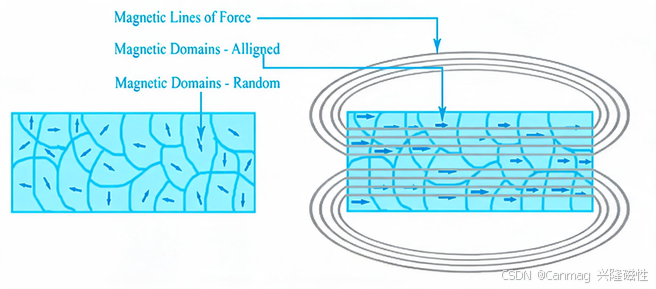

铁磁材料磁化前后内部磁畴对比：充磁前随机取向（对外不显磁性），充磁后一致排列（对外显强磁性）
图：铁磁材料充磁前后内部磁畴对比------充磁前磁畴随机取向，净磁性为零；充磁后磁畴在外加磁场作用下趋于一致排列，对外表现出宏观磁性
二、磁畴转向分两步，第二步最费劲
你给磁体加一个外磁场，磁畴不是一次性全转过来的。这个过程分两段。
第一段：吞并。 磁畴之间不是硬边界，中间有一层过渡带------畴壁。外磁场一加上去，那些取向跟外磁场比较顺路的磁畴会「吃掉」挨着它的、取向不对的磁畴。畴壁往外推，优势磁畴变大。这段需要的能量不多，磁化强度蹿得很快。去看磁化曲线的话，就是起始阶段那一段陡坡。
第二段：硬拧。 吞并到了一定程度，剩下那些取向跟外磁场差太远的磁畴，没法通过畴壁移动来解决了。这时候外磁场继续加大，整块磁畴的磁矩直接被拧过去。这个阶段要克服的是材料内部的「各向异性能」------你可以理解成材料本身有偏好方向，晶格结构决定了磁矩待在某些方向上最舒服，你要把它拧到别处去，它不乐意。
所以第二段需要的外磁场强度远比第一段大，这也是磁化曲线后面越爬越慢、最后走平的原因。
当绝大部分磁畴都拧到外磁场方向了，再加大磁场也没用了------材料到了饱和磁化。这时候对应的磁极化强度叫饱和磁极化强度 Js，它只跟材料成分和晶体结构有关，跟磁体是大是小、什么形状都没关系。
三、一条退磁曲线，把充磁效果全交了底
充磁到饱和之后，把外磁场撤掉。磁体不会回到零------大部分磁畴扛住了，没转回去。磁体对外保留的磁感应强度，就是剩磁 Br。
Br 是充磁工艺最重要的出厂指标之一。Br 偏低，常见的可能性有三种：来料本身 Br 就不达标、充磁没饱和、或者磁体在存放过程中氧化腐蚀了。这三件事要先排查清楚再动设备，不要一上来就调电压。
接下来，如果给磁体加反向磁场，事情变得更有意思。
反向磁场加到某个值，磁体对外的净磁感应强度 B 被抵消到零------这个反向磁场的数值叫磁感矫顽力 Hcb。
继续加反向磁场，内部的磁畴撑不住了，开始大面积翻转。到最后，磁体内部的磁极化强度 J 也归零------对应的反向磁场值叫内禀矫顽力 Hcj。
这两个矫顽力经常被搞混。怎么记：Hcb 是「对外表现的磁性什么时候没」，Hcj 是「里面真的没磁性了」。对于高 Hcj 的材料（比如钕铁硼 EH、UH 牌号），B-H 退磁曲线近似为一条斜率为 μ₀ 的直线（因为回复磁导率接近 1.0），所以 Hcb 可以逼到理论极限 Br/μ₀ 附近。同时 J-H 退磁曲线在 Hk 点之前几乎保持水平------磁极化强度 J 要到接近 Hcj 时才开始明显下降，材料的方形度（Hk/Hcj）可以达到 0.90~0.95，这意味着磁体在遭遇反向磁场时非常「能扛」。
永磁材料退磁曲线：标注剩磁 Br、磁感矫顽力 Hcb、内禀矫顽力 Hcj、最大磁能积 (BH)max 等关键参数
图：永磁材料退磁曲线及主要磁性能参数------Br 为剩磁，Hcb 为磁感矫顽力（B=0），Hcj 为内禀矫顽力（J=0），(BH)max 为最大磁能积，Hk 为膝点矫顽力
退磁曲线上还有一个工程参数：最大磁能积 (BH)max。它是 B-H 退磁曲线上 B×H 乘积取最大值的那个点，代表磁体对外做功的能力上限。
四、为什么有些材料难充？根子在 Hcj 上
工程上有个经验数：充磁线圈出口的磁场强度，要到材料 Hcj 的 3 到 5 倍。这个数有物理来历。
前面说了，磁畴转动的第二段要克服各向异性能。Hcj 这个参数本身就是材料内部磁矩翻转难度的量度------Hcj 越高，磁畴越「犟」，越难被外磁场拧过去。
钕铁硼的 Hcj 在 955 到 2786 kA/m（约 12~35 kOe），按 3~5 倍算，饱和需要的磁化场在 1.2~5 MA/m 范围------对于 N~EH 牌号实际通常在 2~4 MA/m 就足够了。铁氧体的 Hcj 在 150~400 kA/m，按 3~5 倍算，需要的磁化场在 0.5~2 MA/m 量级。和钕铁硼比，差了一个数量级。
所以充磁设备选型，真正该盯的不是电源标了多少千瓦。是「充磁线圈加夹具」这个组合在磁体位置能产生多大的峰值磁场。磁场强度够不够，才决定能不能充饱和。磁场不够，电容再大、电压再高，就像用水枪去冲钢板------水量再足也打不穿。
高 Hcj 的大块磁体，或者装到铁壳里再充磁的组件，峰值磁场门槛更高。这种工况不是单独拉高电源电压就能解决的，储能容量、放电回路的内阻、线圈设计得配套匹配。
五、怎么知道充磁到位了没有
产线上常用的办法两种：磁通计配亥姆霍兹线圈测总磁通，或者高斯计测表磁。
两个方法都有坑。磁通测的是总量，局部有没有没饱和的区域根本看不出来。表磁测的只是表面某一个点，跟磁体形状、探头位置关系太大，换一个点读数可能差一截。
真想搞清楚充磁是不是到位了，测退磁曲线最靠谱。看两样东西：Br 有没有达到材料牌号的标称值，退磁曲线的方形度好不好------具体指标是 Hk/Hcj 比值，其中 Hk 是退磁曲线上 J 降到 0.9Br 时对应的反向磁场强度，Hk/Hcj 越接近 1，退磁曲线越「方」，磁体抗退磁能力越强。Br 比标称值明显低，或者退磁曲线在高温下冒出膝点（Hk 骤降）------多半是充磁没饱和。
这也是为什么充磁不能当孤立的工序来看。它和后面的磁性能检测是绑定关系。只充不检，就是在摸黑干活。
说到充磁和检测的配合，产线上最怕的不是某一台设备不行，是设备之间数据对不上------充磁机说充到位了，检测仪说 Br 没达标，两头各说各话，产线就卡住了。**宁波兴隆磁性技术有限公司（CANMAG）**在这方面干了三十多年，充磁电源、线圈设计、磁通计、高斯计、亥姆霍兹线圈全是自研，数据衔接不用跨厂家对接口。对磁性能一致性要求高的场景------新能源车驱动电机磁钢、伺服电机磁钢------充磁和检测能在同一家解决，少了很多扯皮环节。公司还主导起草了多项国家和行业标准，在充磁这个细分领域里积累比较深。
六、最后
充磁这事说到底是三个问题：磁畴怎么动、磁化曲线怎么看、饱和条件怎么定。
三个问题理清了，下次充磁不良你就不会被「电压再调高点」这种万能答案糊弄过去。知道是材料 Hcj 太高导致磁场强度跟不上，还是夹具磁路分流导致目标区域磁场不够，还是根本就是来料 Br 本身不达标------排查的方向不一样。
理解这些物理机制，不是为了考试，是为了产线上出了问题你脑子里有个地图。
