软考「系统规划与管理师（第2版）」「网络环境规划」

软考系规·第7章「网络环境规划」考点全梳理（第2版教程口径）

摘要：网络环境规划是云资源规划的上层载体，也是软考系规选择题+案例分析+论文的三重高频考点。本文严格锚定《系统规划与管理师教程（第2版）》第7章内容，通过架构拆解、真题实战、避坑指南、工程素材四个维度，帮助读者建立可落地的网络规划知识体系，既满足应试需求，也能直接复用于企业数字化转型实践。

关键词：网络环境规划、等保2.0、VPC、安全组、SD-WAN、软考系规

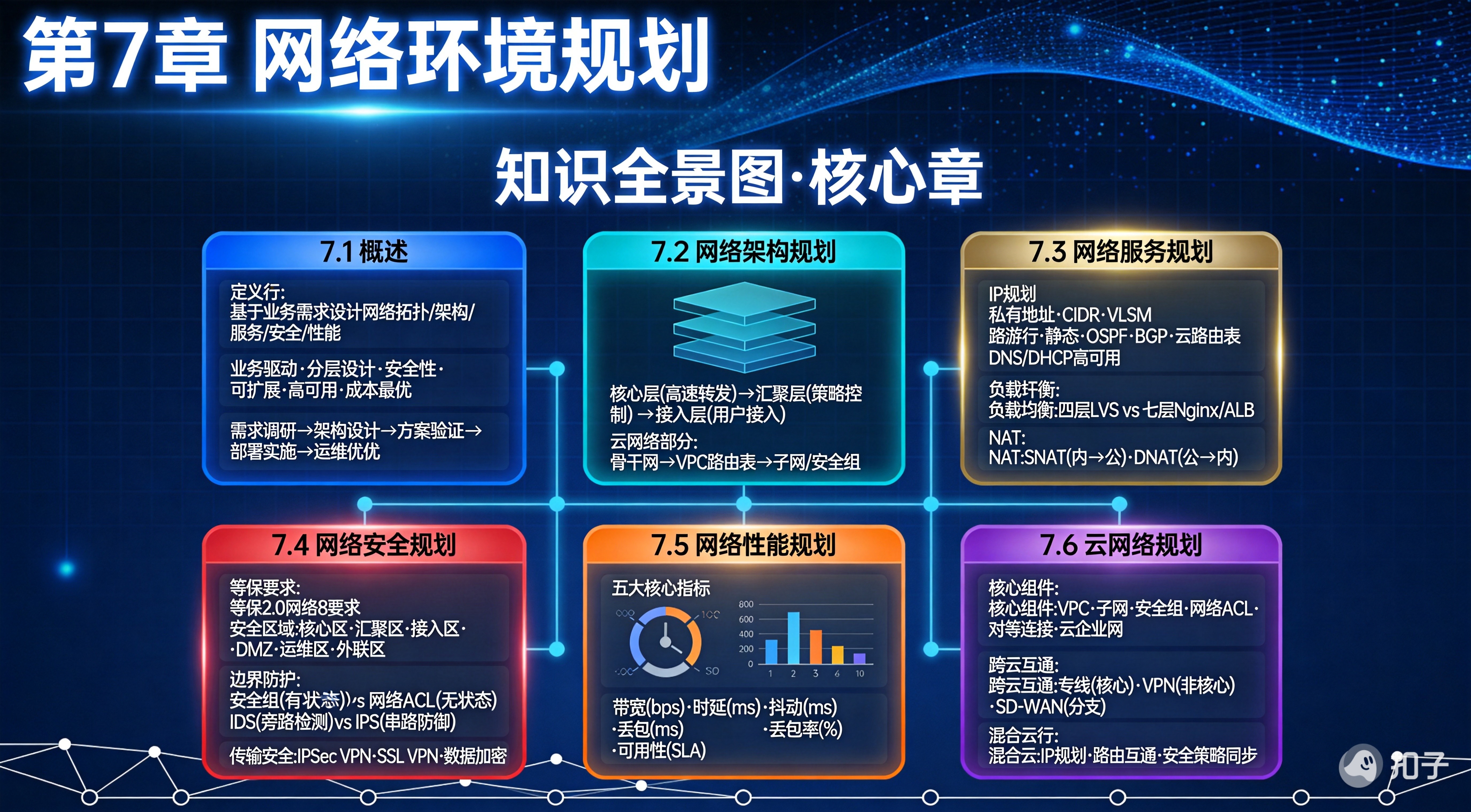

一、本章知识全景图（考点热度标注）

复制代码

┌──────────────────────────────────────────────────────────┐
│              第7章 网络环境规划（★★★★★核心章）               │
├──────────────────────────────────────────────────────────┤
│ 7.1 概述（★★★）                                            │
│    ├─ 定义：基于业务需求设计网络拓扑/架构/服务/安全/性能       │
│    ├─ 重要性：业务支撑、安全保障、成本控制、合规要求           │
│    ├─ 原则：业务驱动、分层设计、安全性、可扩展性、高可用、成本最优│
│    └─ 流程：需求调研→架构设计→方案验证→部署实施→运维优化（5步） │
│                                                          │
│ 7.2 网络架构规划（★★★★）                                    │
│    ├─ 传统三层架构：核心层（高速转发）→汇聚层（策略控制）→接入层（用户接入）│
│    └─ 云网络架构：骨干网（核心）→VPC路由表（汇聚）→子网/安全组（接入）│
│                                                          │
│ 7.3 网络服务规划（★★★★★）                                   │
│    ├─ IP规划：私有地址段、CIDR、VLSM、IP冲突校验              │
│    ├─ 路由规划：静态路由、动态路由（OSPF/BGP）、云路由表优先级  │
│    ├─ DNS/DHCP：高可用部署、递归/迭代查询                     │
│    ├─ 负载均衡：四层（LVS）vs七层（Nginx/ALB）                │
│    └─ NAT：SNAT（内→公）、DNAT（公→内）                       │
│                                                          │
│ 7.4 网络安全规划（★★★★★）                                   │
│    ├─ 等保2.0网络8要求：安全区域划分、访问控制、入侵防范、恶意代码防范、安全审计、集中管控、数据完整性、数据保密性 │
│    ├─ 安全区域划分：核心区、汇聚区、接入区、DMZ区、运维区、外联区│
│    ├─ 边界防护：安全组（有状态）、网络ACL（无状态）            │
│    ├─ 入侵防范：IDS（旁路检测）vs IPS（串路防御）               │
│    └─ 传输安全：IPSec VPN、SSL VPN、数据加密                  │
│                                                          │
│ 7.5 网络性能规划（★★★★★）                                   │
│    └─ 核心指标：带宽（bps）、时延（ms）、抖动（ms）、丢包率（%）、可用性（SLA）│
│                                                          │
│ 7.6 云网络规划（★★★★★）                                     │
│    ├─ 核心组件：VPC、子网、安全组、网络ACL、对等连接、云企业网   │
│    ├─ 跨云互通：专线（核心业务）、VPN（非核心业务）、SD-WAN（分支互联）│
│    └─ 混合云规划：IP地址规划、路由互通、安全策略同步             │
└──────────────────────────────────────────────────────────┘

二、核心考点拆解（按教材逻辑）

7.1 网络环境规划概述

7.1.1 官方定义

网络环境规划是指基于组织业务发展战略，对网络的拓扑结构、技术架构、服务配置、安全策略、性能指标进行系统性设计，最终保障业务连续性、数据安全性、系统可扩展性与成本最优化的全过程。

7.1.2 重要性（4点·选择题必考）

维度	核心内涵
业务支撑	为应用系统提供稳定、低时延的网络通道，匹配业务峰值需求
安全保障	通过区域划分、访问控制、入侵防范避免网络攻击、数据泄露
成本控制	合理选择网络技术（如SD-WAN替代部分MPLS），降低专线租赁成本
合规要求	满足等保2.0、行业监管要求（如金融、政务网络隔离要求）

7.1.3 规划原则（6点·必背）

记忆口诀：业分安扩高成

业务驱动：以业务需求为核心，避免盲目追求高配置。
分层设计：按核心-汇聚-接入分层，降低耦合度。
安全性：全链路覆盖安全防护，最小权限原则。
可扩展性 ：预留20%_{30%容量，支持业务未来3}5年增长。
高可用：核心组件冗余部署（如双核心交换机、双DHCP服务器）。
成本最优：平衡性能与成本，非核心业务选用高性价比方案。

7.1.4 规划流程（5步·顺序不可颠倒）

记忆口诀：需架验施维

需求调研：收集业务类型、用户规模、性能要求、合规要求。
架构设计：绘制拓扑图、划分安全区域、配置IP/路由/安全策略。
方案验证：通过模拟器验证连通性、安全性、性能。
部署实施：按方案部署硬件/云资源，做灰度发布验证。
运维优化：持续监控网络性能，定期优化路由、安全策略。

7.2 网络架构规划

7.2.1 传统三层架构（经典模型）

层级	核心职责	部署要求	禁止操作
核心层	高速数据转发，连接汇聚层与骨干网	双设备冗余、高带宽（10G/40G）、低时延	禁止部署ACL、NAT等事务处理功能
汇聚层	路由聚合、策略控制、安全隔离	部署ACL、防火墙、IDS/IPS	禁止接入终端用户
接入层	终端用户接入、端口安全	开启端口安全、VLAN划分	禁止部署复杂路由策略

7.2.2 云网络架构映射

传统三层架构在云环境下的对应逻辑：

核心层 → 云厂商骨干网（用户无需运维，规划时需考虑跨地域VPC互通走骨干网降低时延）。
汇聚层 → VPC路由表（控制子网间、VPC与外部的流量转发）。
接入层 → 子网+安全组（控制实例级别的流量访问）。

7.3 网络服务规划（核心命题区）

7.3.1 IP规划（必考）

私有IP地址段（RFC 1918） ：

类别	地址范围	掩码	适用场景
A类	10.0.0.0~10.255.255.255	/8	大型企业、云VPC主CIDR
B类	172.16.0.0~172.31.255.255	/12	中型企业、混合云
C类	192.168.0.0~192.168.255.255	/16	小型企业、家庭网络

CIDR（无类域间路由） ：通过IP地址/掩码长度灵活划分网段（如10.0.1.0/24包含254个可用IP）。
VLSM（可变长子网掩码）：将一个大网段拆分为多个小网段，提高IP利用率。
规划要求：混合云场景下必须做全链路IP地址校验，避免云上VPC与线下IDC IP冲突。

7.3.2 路由规划

路由类型	特点	适用场景
静态路由	手动配置，稳定但无法自动适应拓扑变化	小型网络、出口路由
OSPF（动态）	内部网关协议，收敛快，支持负载均衡	企业园区网、数据中心内部
BGP（动态）	外部网关协议，支持跨自治系统路由	互联网接入、混合云跨云互通

云路由优先级：系统路由 > 自定义路由 > 动态路由（可手动调整）。

7.3.3 DNS/DHCP高可用

DNS：部署主备DNS服务器，支持递归查询（客户端→本地DNS→根DNS→顶级DNS→权威DNS）和迭代查询，缓存解析结果降低时延。
DHCP：部署主备DHCP服务器，配置IP地址池、网关、DNS、租期，支持DHCP Snooping防止伪造DHCP服务器攻击。

7.3.4 负载均衡（高频辨析）

对比项	四层负载均衡（LVS）	七层负载均衡（Nginx/ALB）
工作层级	传输层（TCP/UDP）	应用层（HTTP/HTTPS）
转发依据	IP+端口	URL、Cookie、HTTP头
性能	高（百万级并发）	中（十万级并发）
功能	流量分发、健康检查	流量分发、会话保持、SSL卸载、URL重写
适用场景	数据库、大数据集群	Web应用、移动应用、API服务

核心机制 ：
- 健康检查：TCP端口探测（检测端口是否存活）、HTTP状态码探测（检测返回200 OK）。
- 会话保持：IP哈希（同一IP转发到同一后端）、Cookie插入（后端插入Cookie标识）。

7.3.5 NAT（网络地址转换）

类型	作用	场景
SNAT（源地址转换）	将内网私有IP转换为公网IP	内网服务器访问公网（如VPC内ECS访问互联网）
DNAT（目的地址转换）	将公网IP映射到内网私有IP	公网用户访问内网服务（如公网访问VPC内的Web服务器）

7.4 网络安全规划（等保2.0核心考点）

7.4.1 等保2.0网络安全8项要求（必背）

记忆口诀：区访入恶审集完保

安全区域划分：按业务重要性划分不同安全区域，区域间部署访问控制。
访问控制：配置ACL、安全组、网络ACL，实现最小权限访问。
入侵防范：部署IDS/IPS，检测/防御网络攻击。
恶意代码防范：部署防病毒网关，防范蠕虫、木马等恶意代码。
安全审计：记录网络流量、访问日志，日志留存≥6个月。
集中管控：部署安全管理平台，统一管控安全策略、日志、告警。
数据完整性：采用校验技术（如MD5、SHA-256）保证传输数据完整性。
数据保密性：采用加密技术（如IPSec、SSL）保证传输数据保密性。

7.4.2 安全区域划分（典型模型）

复制代码

┌─────────────┐    ┌─────────────┐    ┌─────────────┐
│   外联区    │───→│   核心区    │←───│   运维区    │
│ (互联网接入) │    │ (核心数据库) │    │ (运维终端)  │
└─────────────┘    └──────┬──────┘    └─────────────┘
                           ↓
                    ┌─────────────┐    ┌─────────────┐
                    │   汇聚区    │───→│   DMZ区     │
                    │ (防火墙/IDS)│    │ (对外服务)  │
                    └──────┬──────┘    └─────────────┘
                           ↓
                    ┌─────────────┐
                    │   接入区    │
                    │ (用户终端)  │
                    └─────────────┘

7.4.3 边界防护核心组件对比

组件	层级	状态	特点
安全组	实例级	有状态	允许入站规则后，自动允许出站响应，无需配置反向规则。
网络ACL	子网级	无状态	允许入站规则后，必须手动配置出站规则，否则响应被拦截。
ACL	接口级	无状态	传统网络设备接口配置，控制流量进出。

7.4.4 IDS vs IPS

组件	部署方式	功能	影响业务
IDS（入侵检测系统）	旁路部署	检测攻击，仅告警不阻断	无
IPS（入侵防御系统）	串路部署	检测攻击，主动阻断	有（设备故障会影响业务）

7.5 网络性能规划（量化考点）

7.5.1 核心指标（必背）

指标	定义	单位	典型业务要求
带宽	网络每秒传输的数据量	bps（Mbps/Gbps）	视频会议≥2Mbps，文件传输≥10Mbps，金融交易≥100Mbps
时延	数据从源到目的的时间	ms（毫秒）	金融交易<10ms，视频会议<50ms，网页访问<100ms
抖动	时延的变化值	ms（毫秒）	视频会议<30ms，VoIP<20ms
丢包率	丢失数据包占总包的比例	%	金融交易<0.01%，视频会议<1%，文件传输<2%
可用性	网络正常运行时间占比	%	核心业务≥99.99%（年 downtime<52分钟），非核心≥99.9%（年 downtime<8.76小时）

7.5.2 性能优化方法

带宽优化：链路聚合（将多个物理链路绑定为一个逻辑链路）、压缩传输数据。
时延优化：选择就近接入点、跨地域VPC走云厂商骨干网、避免路由环路。
抖动优化：部署QoS（服务质量），优先保障实时业务（视频、语音）带宽。
丢包优化：调整TCP窗口大小、部署冗余链路、启用错误重传机制。

7.6 云网络规划（云原生核心考点）

7.6.1 核心组件（必背）

组件	功能	注意事项
VPC（虚拟私有云）	云上隔离的逻辑网络环境	主CIDR创建后不可修改，仅支持新增辅助CIDR。
子网	VPC内的IP地址段划分	建议跨可用区部署，提高可用性。
安全组	实例级有状态防火墙	默认拒绝所有入站，允许所有出站。
网络ACL	子网级无状态防火墙	默认允许所有入站/出站，需手动配置规则。
对等连接	同地域VPC互通	不支持传递性（VPC A连B，B连C，A不能直接连C）。
云企业网/转发路由器	跨地域VPC互通、混合云互通	支持路由自动学习，简化配置。
专线（物理专线）	线下IDC与云上VPC的专用连接	高可靠、低时延、高成本，用于核心业务。
VPN（IPSec VPN）	线下IDC与云上VPC的加密连接	低成本、时延较高，用于非核心业务。
SD-WAN	分支与总部/云端的软件定义连接	替代部分MPLS链路，降低分支网络成本40%+。

7.6.2 混合云网络规划要点

IP地址规划：线下IDC与云上VPC IP段不重叠，预留足够IP容量。
路由互通：通过专线/VPN打通线下与云上路由，配置路由优先级（专线优先级高于VPN）。
安全策略同步：线下防火墙与云上安全组/网络ACL策略一致，避免安全漏洞。
性能保障：核心业务走专线，非核心业务走VPN，部署QoS保障关键业务带宽。
高可用：专线和VPN互为备份，单链路故障自动切换。

三、真题实战

题目1（选择题）

以下关于云网络规划的说法，正确的是（）

A. VPC创建后可以随时修改主CIDR块

B. 安全组是无状态的访问控制列表

C. 网络ACL是子网级的访问控制，无状态

D. 对等连接支持跨地域VPC互通

答案：C

解析：A错误，VPC主CIDR创建后不可修改；B错误，安全组是有状态的；D错误，对等连接仅支持同地域VPC互通，跨地域需用云企业网；C符合教材定义。

题目2（选择题）

等保2.0网络安全要求不包括以下哪项（）

A. 安全区域划分

B. 入侵防范

C. 定期漏洞扫描

D. 数据加密传输

答案：C

解析：定期漏洞扫描属于主机安全要求，网络安全8项要求为「区访入恶审集完保」，C不属于网络层要求。

题目3（案例分析题）

某企业混合云网络规划如下：① 线下IDC使用192.168.0.0/16网段，云上VPC使用192.168.0.0/16网段；② 核心业务通过VPN连接线下与云上；③ 安全组配置允许所有入站规则；④ 网络ACL配置默认拒绝所有入站/出站规则。请指出问题并改进。

参考答案：

IP地址冲突 ：线下IDC与云上VPC网段重叠，需修改云上VPC主CIDR为10.0.0.0/8段，避免冲突。
核心业务链路可靠性不足：核心业务应改用物理专线连接，VPN作为备份链路，保障高可用。
安全组配置错误：安全组应遵循最小权限原则，仅开放业务所需端口（如Web服务开放80/443端口），拒绝所有其他入站规则。
网络ACL配置错误：网络ACL是无状态的，允许入站规则后需手动配置对应出站规则，否则响应流量被拦截；建议配置允许业务所需端口的入站/出站规则。

四、避坑指南（高频考点辨析）

混淆安全组与网络ACL：安全组是实例级、有状态；网络ACL是子网级、无状态。
SD-WAN与MPLS关系：SD-WAN是MPLS的补充，核心业务仍需MPLS保障可靠性，SD-WAN主要用于降低分支网络成本。
VPC主CIDR不可修改：规划阶段必须确认IP段，创建后无法修改，仅支持新增辅助CIDR。
抖动与时延混淆：抖动是时延的变化值，直接影响实时业务（视频会议、VoIP）体验。
等保2.0网络安全8项要求：必须全记「区访入恶审集完保」。
负载均衡四七层混淆：四层基于IP+端口，七层基于应用内容（URL、Cookie等）。
网络规划指标全面性：不能只关注带宽，需同时考虑时延、抖动、丢包率、可用性。
混合云IP地址冲突：规划阶段必须做全链路IP校验，避免云上云下网段重叠。
路由优先级：默认静态路由优先级高于动态路由，但可手动调整。
NAT类型：SNAT是内网访问公网（源地址转换），DNAT是公网访问内网服务（目的地址转换）。
网络ACL无状态特性：配置入站规则后必须配置对应出站规则，否则响应流量被拦截。
核心层功能限制：核心层仅做高速转发，禁止部署ACL、NAT等增加时延的事务处理功能。

五、案例题与论文万能素材

5.1 案例题答题模板（网络规划问题定位）

按以下6步扫描问题：

IP地址规划：是否存在冲突、容量不足。
安全区域划分：是否合理、边界防护是否到位。
路由配置：是否正确、优先级是否合理。
安全策略：安全组/网络ACL是否符合最小权限原则。
性能指标：是否满足业务时延、抖动、丢包要求。
成本优化：是否选用高性价比方案（如SD-WAN替代MPLS）。

5.2 论文高频立意（附量化成果）

立意1：论混合云网络规划在企业数字化转型中的应用

背景：企业线下IDC容量不足，需迁移非核心业务到云上，要求核心业务高可用、成本可控。
方法：线下IDC使用10.0.0.0/8网段，云上VPC使用172.16.0.0/12网段；核心业务通过物理专线互通，非核心业务通过IPSec VPN互通；部署云企业网实现路由自动学习；分支通过SD-WAN接入云端。
成果：网络可用性从99.9%提升至99.99%，网络成本降低42%，分支接入时间从2周缩短至1天。

立意2：论等保2.0背景下的网络安全规划

背景：企业需通过等保2.0三级测评，原有网络架构无安全区域划分，存在安全漏洞。
方法：按核心区、汇聚区、接入区、DMZ区、运维区、外联区划分安全区域；部署防火墙、IDS/IPS、安全审计系统；配置安全组最小权限访问；启用IPSec加密传输。
成果：通过等保2.0三级测评，网络攻击拦截率达99.8%，安全事件响应时间从4小时缩短至15分钟。

立意3：论云原生环境下的VPC网络规划

背景：企业采用微服务架构，需部署100+服务实例，要求网络隔离、高性能、易扩展。
方法：创建10.0.0.0/8主VPC，划分多个/24子网跨可用区部署；配置安全组仅开放服务所需端口；部署七层负载均衡实现流量分发；启用VPC流日志做安全审计。
成果：服务部署效率提升60%，网络时延降低35%，安全事件零发生。

六、记忆口诀汇总（考场秒杀）

考点	口诀
网络规划5流程	需架验施维
网络规划6原则	业分安扩高成
等保网络8要求	区访入恶审集完保
安全区域划分	核汇接DMZ运外
云网络核心组件	VPC子安对专VPN SD
网络性能指标	带宽时延抖动丢包可用
负载均衡四七层	四传七应
NAT类型	SNAT出，DNAT入
安全组vs网络ACL	安组实例有状态，网ACL子网无状态

七、总结

网络环境规划是所有IT系统的连通基础，本章考点围绕「业务适配、安全合规、性能达标、成本最优」四个核心展开。掌握本文梳理的核心考点、真题案例与避坑指南，不仅能轻松应对系规考试，更能直接复用于企业网络规划实践。后续章节建议衔接第8章「数据资源规划」，形成「计算+存储+网络+数据」的完整IT资源规划知识体系。

参考文献

《系统规划与管理师教程（第2版）》，清华大学出版社，2025
《信息安全技术网络安全等级保护基本要求》（GB/T 22239-2019）
阿里云《云网络架构最佳实践》，2025
华为《SD-WAN技术白皮书》，2025
