本次实操验证 HarmonyOS AR Engine 开发的基础链路，完成一个可在真机运行的"AR Engine 能力检测"应用。

实验范围包括：

1. 检测设备支持的 AR 能力；
2. 申请并复核相机权限；
3. 创建 WORLD 类型 AR 会话，显示真实相机画面；
4. 验证 AR 会话的暂停、恢复和销毁。

平面命中、模型放置、深度与 Mesh 识别不在本次实验范围内。

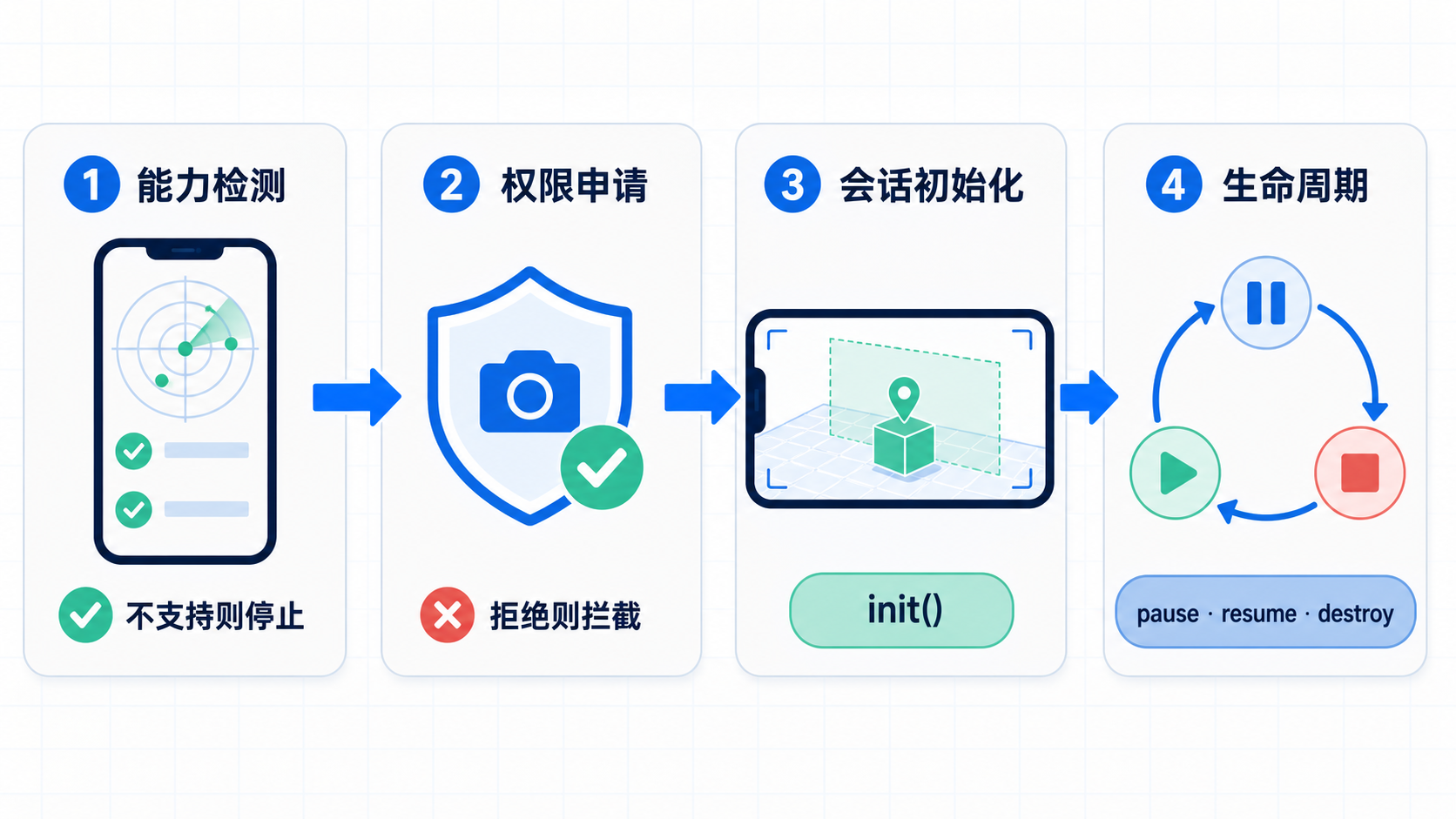

文中手机界面均来自 Mate 60 Pro 真机。封面和流程图用于说明实验内容，不作为真机运行证据。

一、实验环境与准备

1. 软硬件环境

项目	实验环境
开发语言	ArkTS
工程类型	HarmonyOS Phone
SDK	API 26
真机	HUAWEI Mate 60 Pro（ALN-AL80）
系统	HarmonyOS 7.0.0.100
Bundle Name	com.example.csdn

通过 HDC 检查真机连接：

& 'D:\Program Files\Huawei\DevEco Studio\sdk\default\openharmony\toolchains\hdc.exe' list targets

本次返回的设备序列号为：

29Q0223822023064

2. 权限准备

AR 会话使用相机、加速计和陀螺仪。工程在 entry/src/main/module.json5 中声明三项权限：

"requestPermissions": [
  {
    "name": "ohos.permission.CAMERA",
    "reason": "$string:permission_reason_camera",
    "usedScene": {
      "abilities": ["EntryAbility"],
      "when": "inuse"
    }
  },
  {
    "name": "ohos.permission.ACCELEROMETER",
    "reason": "$string:permission_reason_accelerometer",
    "usedScene": {
      "abilities": ["EntryAbility"],
      "when": "inuse"
    }
  },
  {
    "name": "ohos.permission.GYROSCOPE",
    "reason": "$string:permission_reason_gyroscope",
    "usedScene": {
      "abilities": ["EntryAbility"],
      "when": "inuse"
    }
  }
]

entry/src/main/resources/base/element/string.json 中配置权限用途说明：

{
  "string": [
    {
      "name": "permission_reason_camera",
      "value": "用于在 AR 场景中获取相机预览画面"
    },
    {
      "name": "permission_reason_accelerometer",
      "value": "用于 AR 会话感知设备运动状态"
    },
    {
      "name": "permission_reason_gyroscope",
      "value": "用于 AR 会话感知设备姿态变化"
    }
  ]
}

加速计和陀螺仪属于 system_grant；相机属于 user_grant，除了在配置文件中声明，还需运行时授权。

二、实操过程

1. 检测设备 AR 能力

首页通过 arViewController.isARTypeSupported() 检测八类 AR 特性：SLAM、DEPTH、MESH、IMAGE、SEMANTIC_DENSE、SEMANTIC、FACE 和 BODY。

Index.ets 中定义能力数据结构：

import { arEngine, arViewController } from '@kit.AREngine';
import { BusinessError } from '@kit.BasicServicesKit';
import { hilog } from '@kit.PerformanceAnalysisKit';

const DOMAIN: number = 0x0000;
const TAG: string = 'AREngineLab';

interface FeatureItem {
  title: string;
  description: string;
  type: arEngine.ARFeatureType;
  supported: boolean;
  checked: boolean;
  error: string;
}

八类能力使用同一数据结构组织：

private createFeatureList(): FeatureItem[] {
  return [
    {
      title: 'SLAM', description: '运动跟踪与平面识别',
      type: arEngine.ARFeatureType.ARENGINE_FEATURE_TYPE_SLAM,
      supported: false, checked: false, error: ''
    },
    {
      title: 'DEPTH', description: '深度估计',
      type: arEngine.ARFeatureType.ARENGINE_FEATURE_TYPE_DEPTH,
      supported: false, checked: false, error: ''
    },
    {
      title: 'MESH', description: '环境 Mesh 识别',
      type: arEngine.ARFeatureType.ARENGINE_FEATURE_TYPE_MESH,
      supported: false, checked: false, error: ''
    },
    {
      title: 'IMAGE', description: '图像跟踪',
      type: arEngine.ARFeatureType.ARENGINE_FEATURE_TYPE_IMAGE,
      supported: false, checked: false, error: ''
    },
    {
      title: 'SEMANTIC_DENSE', description: '高精几何重建',
      type: arEngine.ARFeatureType.ARENGINE_FEATURE_TYPE_SEMANTIC_DENSE,
      supported: false, checked: false, error: ''
    },
    {
      title: 'SEMANTIC', description: '平面与物体语义',
      type: arEngine.ARFeatureType.ARENGINE_FEATURE_TYPE_SEMANTIC,
      supported: false, checked: false, error: ''
    },
    {
      title: 'FACE', description: '人脸识别与跟踪',
      type: arEngine.ARFeatureType.ARENGINE_FEATURE_TYPE_FACE,
      supported: false, checked: false, error: ''
    },
    {
      title: 'BODY', description: '人体骨骼点识别与跟踪',
      type: arEngine.ARFeatureType.ARENGINE_FEATURE_TYPE_BODY,
      supported: false, checked: false, error: ''
    }
  ];
}

逐项检测时单独捕获异常，某一项失败不会中断整个列表：

private checkAllFeatures(): void {
  let next: FeatureItem[] = this.createFeatureList();
  let supportedCount: number = 0;

  next.forEach((item: FeatureItem) => {
    try {
      item.supported = arViewController.isARTypeSupported(item.type);
      item.checked = true;
      if (item.supported) {
        supportedCount += 1;
      }
      hilog.info(DOMAIN, TAG,
        'AR_FEATURE %{public}s=%{public}s',
        item.title, `${item.supported}`);
    } catch (error) {
      const err: BusinessError = error as BusinessError;
      item.checked = true;
      item.supported = false;
      item.error = `检测失败：${err.code}`;
    }
  });

  this.features = next;
  this.supportSummary = `${supportedCount}/8 支持`;
}

aboutToAppear(): void {
  this.checkAllFeatures();
}

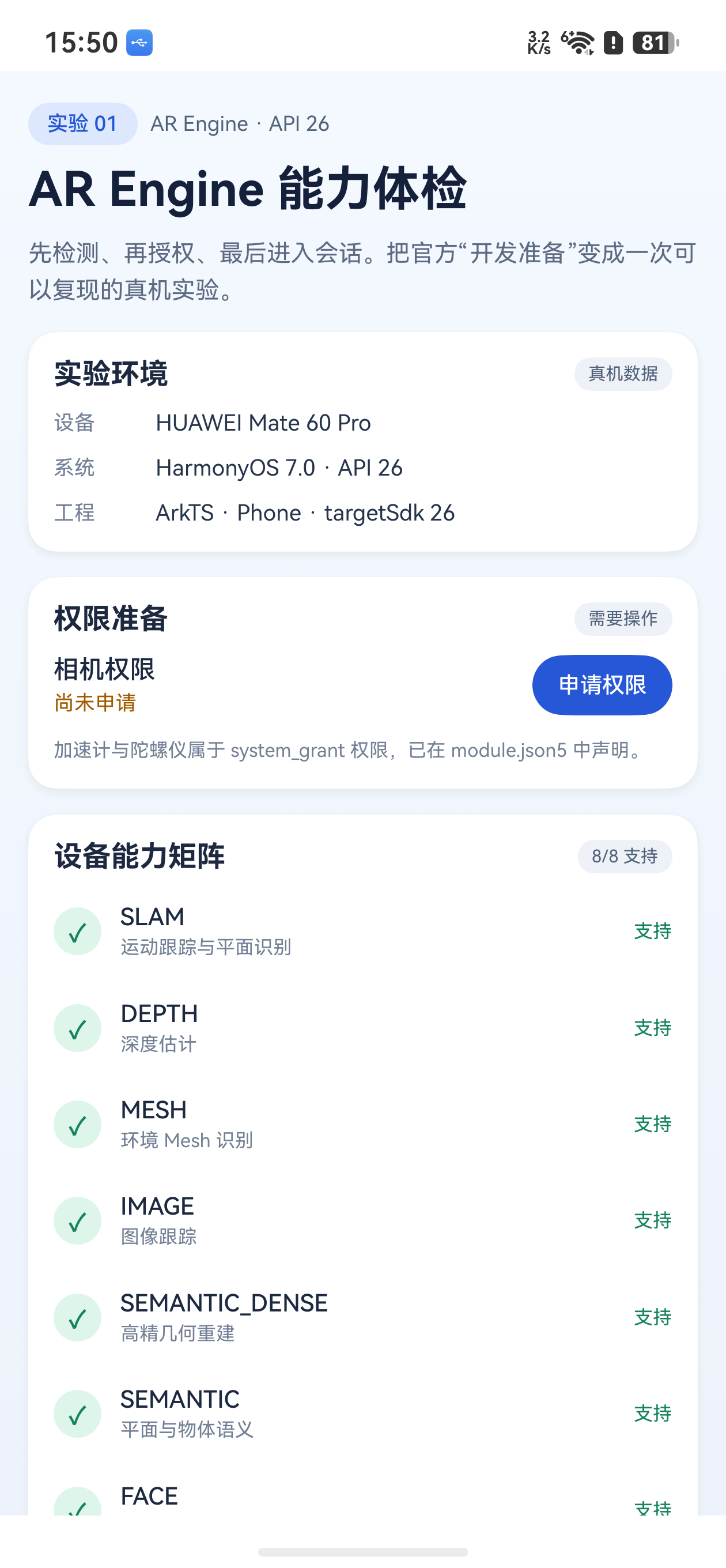

Mate 60 Pro 首次启动后返回 8/8 支持：

本次 WORLD 会话直接依赖 SLAM，其他七项结果作为设备能力记录。

2. 申请并复核相机权限

相机权限由页面按钮触发。授权完成后，程序通过应用 accessTokenId 再次检查实际授权状态。

import {
  abilityAccessCtrl,
  bundleManager,
  Permissions
} from '@kit.AbilityKit';

const CAMERA_PERMISSION: Permissions = 'ohos.permission.CAMERA';

private async requestCameraPermission(): Promise<void> {
  try {
    await abilityAccessCtrl.createAtManager()
      .requestPermissionsFromUser(this.context, [CAMERA_PERMISSION]);

    this.cameraGranted = this.hasCameraPermission();
    this.permissionState = this.cameraGranted ?
      'PERMISSION_GRANTED' : '用户未授予相机权限';

    hilog.info(DOMAIN, TAG,
      'CAMERA_PERMISSION granted=%{public}s',
      `${this.cameraGranted}`);
  } catch (error) {
    const err: BusinessError = error as BusinessError;
    this.cameraGranted = false;
    this.permissionState = `申请失败：${err.code}`;
  }
}

private hasCameraPermission(): boolean {
  try {
    const tokenId: number = bundleManager.getBundleInfoForSelfSync(
      bundleManager.BundleFlag.GET_BUNDLE_INFO_WITH_APPLICATION
    ).appInfo.accessTokenId;

    return abilityAccessCtrl.createAtManager()
      .checkAccessTokenSync(tokenId, CAMERA_PERMISSION) ===
      abilityAccessCtrl.GrantStatus.PERMISSION_GRANTED;
  } catch (error) {
    return false;
  }
}

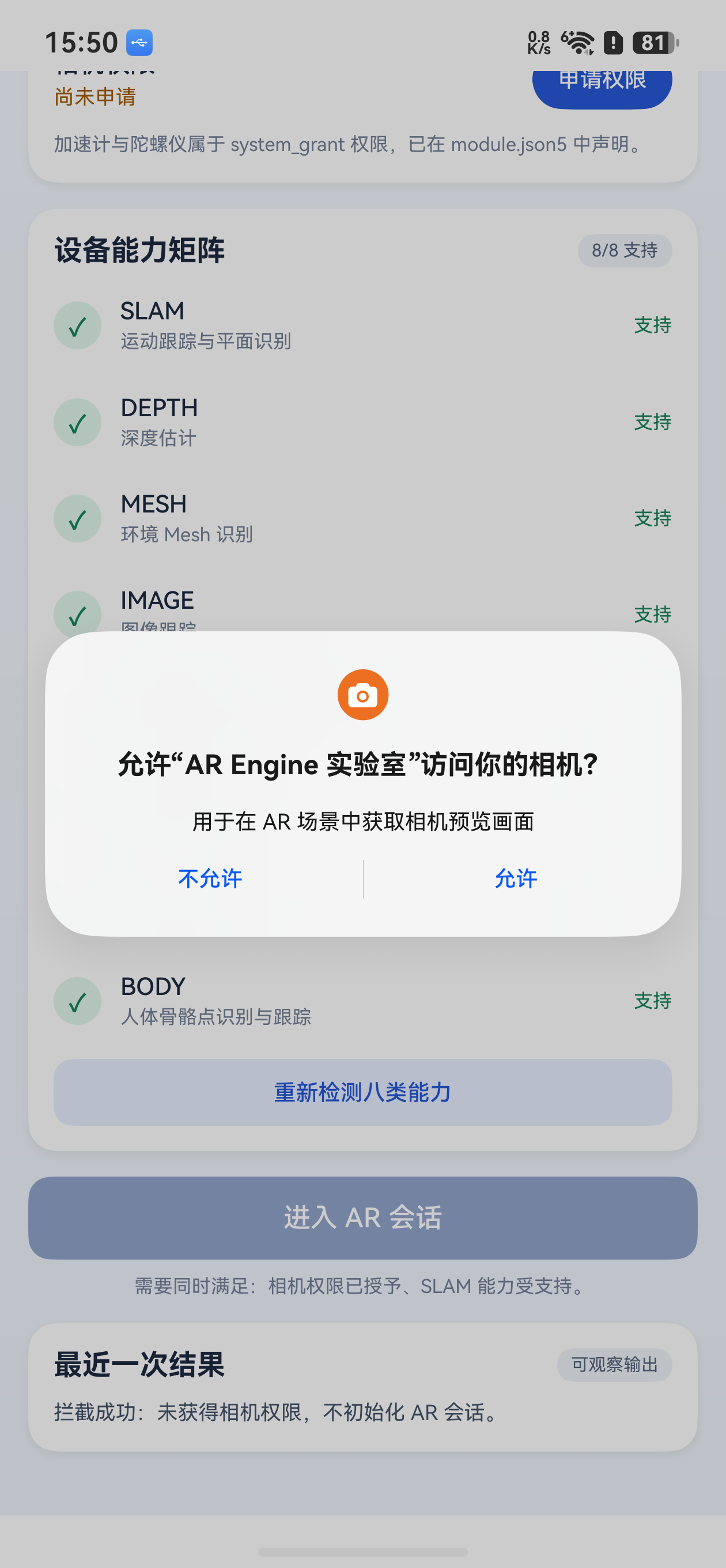

执行权限申请后，HarmonyOS 显示系统相机授权弹窗：

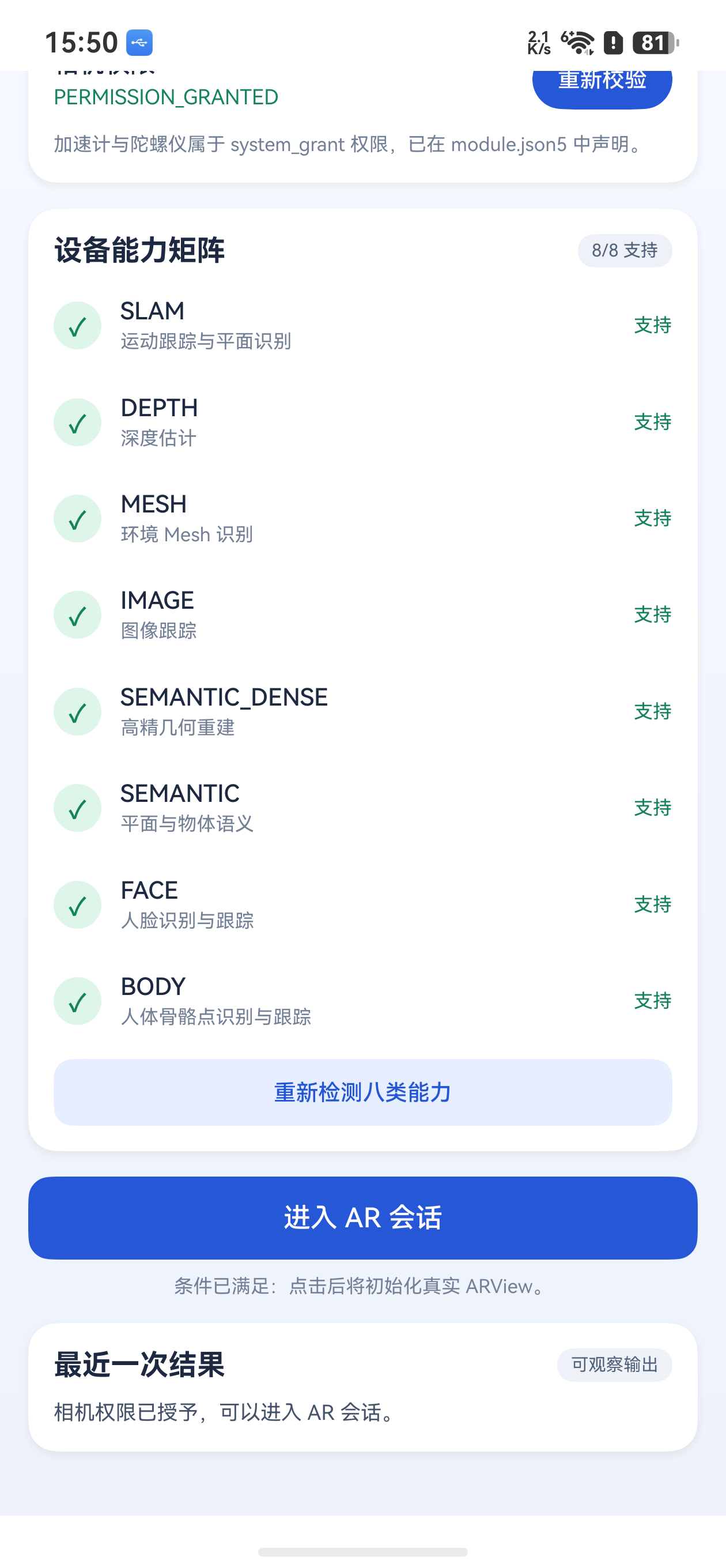

授权后页面状态变为 PERMISSION_GRANTED，AR 会话入口同时激活：

3. 增加 AR 会话入口门禁

WORLD 会话启动前同时检查相机权限和 SLAM 支持状态：

private canStartAR(): boolean {
  const slam: FeatureItem | undefined = this.features.find(
    (item: FeatureItem) =>
      item.type === arEngine.ARFeatureType.ARENGINE_FEATURE_TYPE_SLAM
  );

  return this.cameraGranted &&
    slam !== undefined &&
    slam.supported;
}

private startARSession(): void {
  if (!this.cameraGranted) {
    this.latestMessage =
      '拦截成功：未获得相机权限，不初始化 AR 会话。';
    return;
  }

  if (!this.canStartAR()) {
    this.latestMessage =
      '拦截成功：当前设备不支持 SLAM，不初始化 AR 会话。';
    return;
  }

  this.showARSession = true;
}

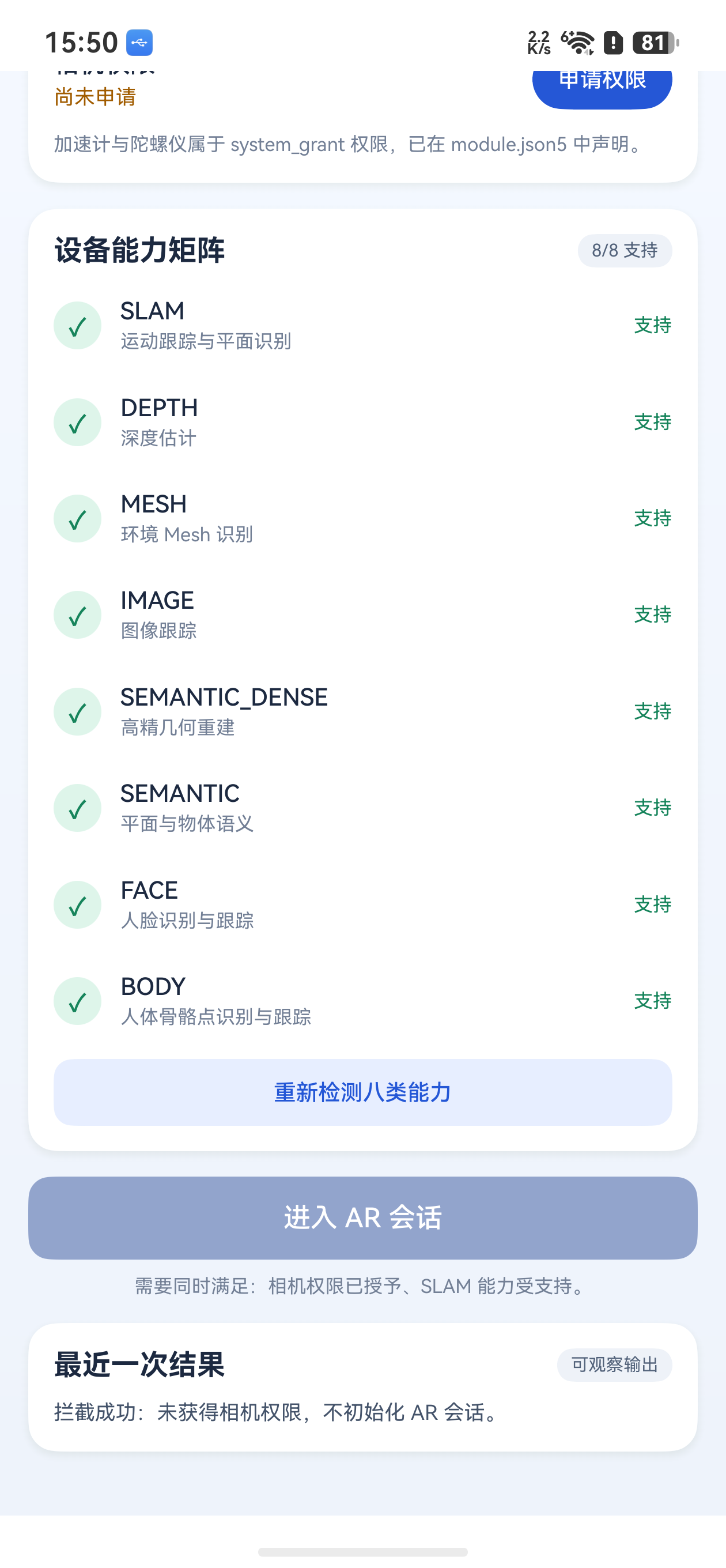

反向实验中重置相机权限，再直接进入 AR 会话。页面停留在首页并输出拦截信息，Hilog 中没有出现 AR_SESSION_INIT：

4. 创建 WORLD 类型 AR 会话

entry/src/main/ets/features/arengine/ARSessionPage.ets 负责 AR 会话创建与显示。

import {
  arEngine,
  ARView,
  arViewController
} from '@kit.AREngine';
import { Scene } from '@kit.ArkGraphics3D';
import { BusinessError } from '@kit.BasicServicesKit';
import { hilog } from '@kit.PerformanceAnalysisKit';

会话配置使用 WORLD 类型，检测水平面和垂直面，使用重力坐标和自动对焦。深度、Mesh 与语义能力在本实验中关闭。

private async initARView(): Promise<void> {
  let pendingContext:
    arViewController.ARViewContext | undefined = undefined;

  try {
    const startTime: number = Date.now();
    const scene: Scene = await Scene.load();

    pendingContext = new arViewController.ARViewContext();
    pendingContext.scene = scene;
    pendingContext.config = {
      type: arEngine.ARType.WORLD,
      planeFindingMode:
        arEngine.ARPlaneFindingMode.HORIZONTAL_AND_VERTICAL,
      powerMode: arEngine.ARPowerMode.NORMAL,
      semanticMode: arEngine.ARSemanticMode.NONE,
      poseMode: arEngine.ARPoseMode.GRAVITY,
      depthMode: arEngine.ARDepthMode.DISABLED,
      meshMode: arEngine.ARMeshMode.DISABLED,
      focusMode: arEngine.ARFocusMode.AUTO
    };

    await pendingContext.init();

    this.arContext = pendingContext;
    this.sessionState = '初始化成功';
    this.detail =
      `AR 会话已建立，耗时 ${Date.now() - startTime} ms。`;

    hilog.info(DOMAIN, TAG,
      'AR_SESSION_INIT success costMs=%{public}d',
      Date.now() - startTime);
  } catch (error) {
    const err: BusinessError = error as BusinessError;
    this.sessionState = '初始化失败';
    this.detail = `错误码 ${err.code}：${err.message}`;

    if (pendingContext) {
      await pendingContext.destroy();
    }
  }
}

aboutToAppear(): void {
  this.initARView();
}

init() 成功后，ARViewContext 交给 ARView 渲染：

if (this.arContext) {
  ARView({ context: this.arContext })
    .width('100%')
    .height('100%')
}

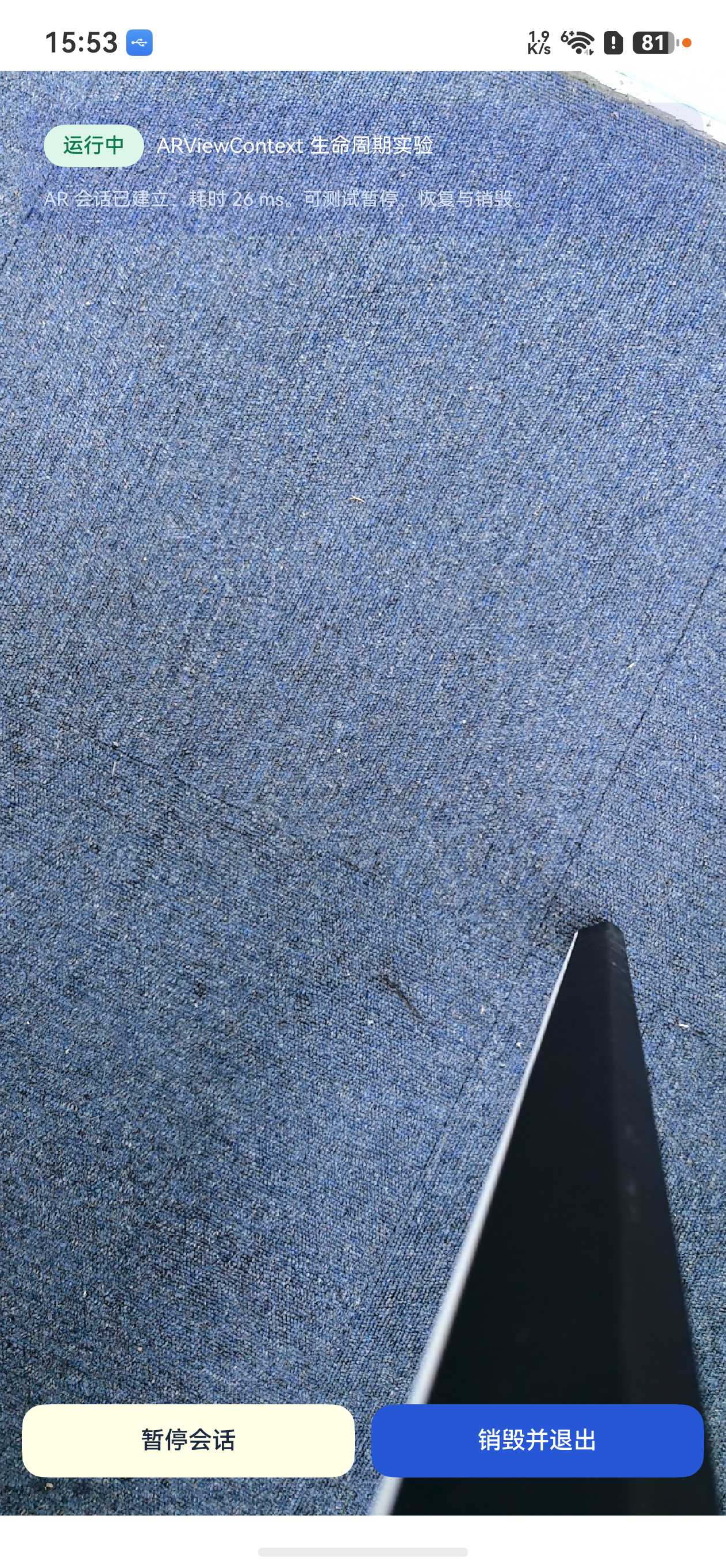

真机进入 AR 页后出现真实相机预览，页面状态为"运行中"，本次初始化耗时 26 ms：

5. 管理 AR 会话生命周期

AR 页提供暂停、恢复和销毁操作。

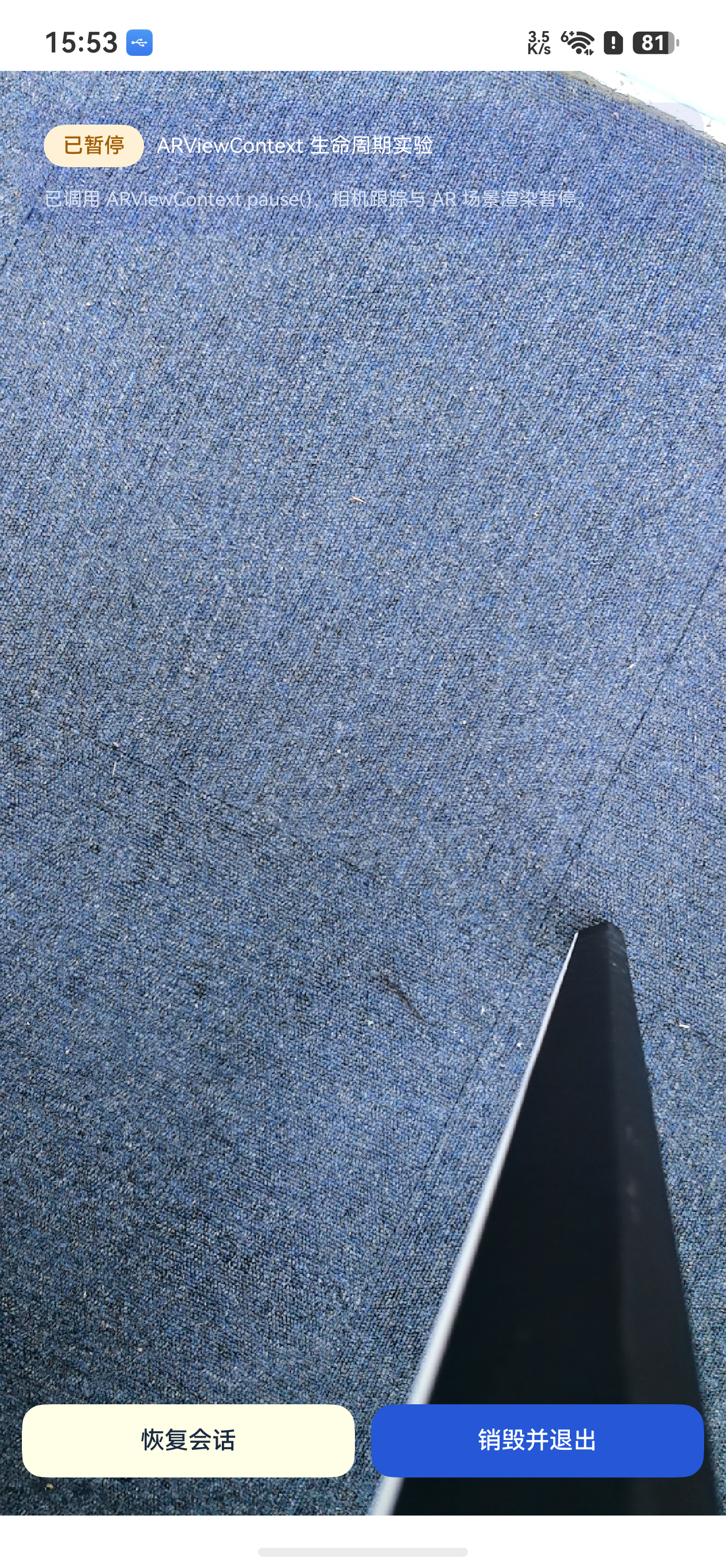

暂停会话：

private pauseARView(): void {
  if (!this.arContext || this.isDestroyed || this.isPaused) {
    return;
  }

  try {
    this.arContext.pause();
    this.isPaused = true;
    this.sessionState = '已暂停';
    this.detail =
      '已调用 ARViewContext.pause()，相机跟踪与 AR 场景渲染暂停。';
    hilog.info(DOMAIN, TAG, 'AR_SESSION_PAUSE success');
  } catch (error) {
    this.recordLifecycleError('pause', error as BusinessError);
  }
}

恢复会话：

private resumeARView(): void {
  if (!this.arContext || this.isDestroyed || !this.isPaused) {
    return;
  }

  try {
    this.arContext.resume();
    this.isPaused = false;
    this.sessionState = '运行中';
    this.detail =
      '已调用 ARViewContext.resume()，相机跟踪与 AR 场景渲染恢复。';
    hilog.info(DOMAIN, TAG, 'AR_SESSION_RESUME success');
  } catch (error) {
    this.recordLifecycleError('resume', error as BusinessError);
  }
}

销毁会话：

private async destroyARView(): Promise<void> {
  if (!this.arContext || this.isDestroyed) {
    return;
  }

  const context: arViewController.ARViewContext = this.arContext;
  this.isDestroyed = true;

  try {
    await context.destroy();
    this.arContext = undefined;
    this.sessionState = '已销毁';
    this.detail =
      '已调用 ARViewContext.destroy()，相机与 AR 场景资源已释放。';
    hilog.info(DOMAIN, TAG, 'AR_SESSION_DESTROY success');
  } catch (error) {
    this.recordLifecycleError('destroy', error as BusinessError);
  }
}

aboutToDisappear(): void {
  this.destroyARView();
}

执行销毁后页面返回能力检测首页，系统相机占用指示消失：

三、构建与真机运行

项目在 DevEco Studio Terminal 中执行 clean 签名构建：

$env:JAVA_HOME='D:\Program Files\Huawei\DevEco Studio\jbr'
$env:DEVECO_SDK_HOME='D:\Program Files\Huawei\DevEco Studio\sdk'
$env:Path="$env:JAVA_HOME\bin;$env:Path"

$hvigor='D:\Program Files\Huawei\DevEco Studio\tools\hvigor\bin\hvigorw.bat'

& $hvigor clean --no-daemon
& $hvigor assembleHap --mode module `
  -p product=default `
  -p module=entry@default `
  -p buildMode=debug `
  --no-daemon

构建结果：

CompileArkTS success
PackageHap success
SignHap success
BUILD SUCCESSFUL

签名包位置：

entry/build/default/outputs/default/entry-default-signed.hap

通过 HDC 安装并启动：

$hdc='D:\Program Files\Huawei\DevEco Studio\sdk\default\openharmony\toolchains\hdc.exe'
$hap='entry\build\default\outputs\default\entry-default-signed.hap'

& $hdc install -r $hap
& $hdc shell aa start -a EntryAbility -b com.example.csdn

四、实操中出现的情况与处理

1. 已声明 CAMERA，首次启动仍为未授权

module.json5 中声明 CAMERA 只表示应用需要该权限，不会直接完成用户授权。

处理方式是由按钮调用 requestPermissionsFromUser()，并在弹窗结束后通过 checkAccessTokenSync() 复核，最终页面状态为 PERMISSION_GRANTED。

2. 未授权时直接进入 AR 页

在反向实验中，使用以下命令重置应用权限：

$hdc='D:\Program Files\Huawei\DevEco Studio\sdk\default\openharmony\toolchains\hdc.exe'
& $hdc shell atm perm -r -b com.example.csdn

直接执行 AR 入口后，权限门禁在 init() 前停止流程，页面输出"未获得相机权限"，Hilog 中没有 AR 会话初始化记录。

3. 设备 AR 能力存在型号差异

AR 能力不使用固定预设结果，而是在运行时逐项调用 isARTypeSupported()。WORLD 会话只在 SLAM 返回 true 时启动；对于错误码 801 或不支持结果，页面保留检测结果并终止初始化。

4. AR 页按钮与状态卡发生重叠

首轮真机截图中，生命周期按钮和顶部状态卡使用了同一叠加区域。处理时将按钮容器改为全高 Column，并使用 justifyContent(FlexAlign.End) 固定在页面底部。重新构建后，状态卡、相机预览和底部按钮显示正常。

5. 离开 AR 页时需要释放相机

仅依赖"销毁并退出"按钮会遗漏系统返回等页面离开路径。项目同时在 aboutToDisappear() 调用 destroyARView()，并使用 isDestroyed 防止重复销毁。返回首页后，系统相机占用指示消失。

五、最终效果与验证结果

实验最终形成两个页面：

• 首页展示设备信息、相机权限、八类 AR 能力和最新实验状态；
• AR 页显示真实相机预览、会话状态以及暂停、恢复、销毁操作。

最终真机验证结果：

验证项	结果
HDC 连接	Mate 60 Pro 设备在线
clean 签名构建	成功，CompileArkTS、PackageHap、SignHap 全部通过，零告警
AR 能力检测	SLAM、DEPTH、MESH、IMAGE、SEMANTIC_DENSE、SEMANTIC、FACE、BODY 均为 true
未授权入口	在 init() 前拦截，无 AR 会话初始化日志
相机权限	系统弹窗正常，授权复核为 PERMISSION_GRANTED
AR 会话	初始化成功，显示真实相机预览，耗时 26 ms
暂停与恢复	页面状态和 Hilog 记录一致
销毁	返回首页，相机资源释放

生命周期 Hilog 记录：

AR_SESSION_INIT success costMs=26
AR_SESSION_PAUSE success
AR_SESSION_RESUME success
AR_SESSION_DESTROY success
CAMERA_PERMISSION granted=true

本次实操完成了"能力检测→权限申请→启动门禁→AR 会话初始化→生命周期管理"的完整链路。当前工程可作为后续平面识别与模型放置实验的基础工程。

官方参考资料

• AR Engine（AR 引擎服务）开发指南
• AR Engine 开发准备
• 管理 AR 会话（ArkTS）
• HarmonyOS AR Engine ArkTS 官方 Sample
