直流快充把AC/DC变换从车内搬到了桩内，数百伏、数百安的直流电直连电池------功率提升一个数量级，风险同样提升一个数量级。附录B为模式4直流充电定义了一套安全保护系统：物理连接确认、低压辅助供电、CAN 通信握手、绝缘监测、预充合闸、实时监控、有序停机，七步环环相扣，缺一不可。本文按时间顺序拆解这七步。
一、系统构成：三大区域的协同
直流充电系统横跨供电设备侧、充电接口（GB/T 20234.3）和车辆侧。桩内有可调直流供电回路、主接触器C1/C2、绝缘监测装置IMD和12V低压辅助电源；接口包含功率触头DC+/DC-、通信触头S+/S-（CAN，遵循 GB/T 27930）、辅助电源触头A+/A-和连接确认触头 CC1/CC2；车辆侧是BMS与电池系统。导引电阻R1~R5均为1000Ω，U1=12V。

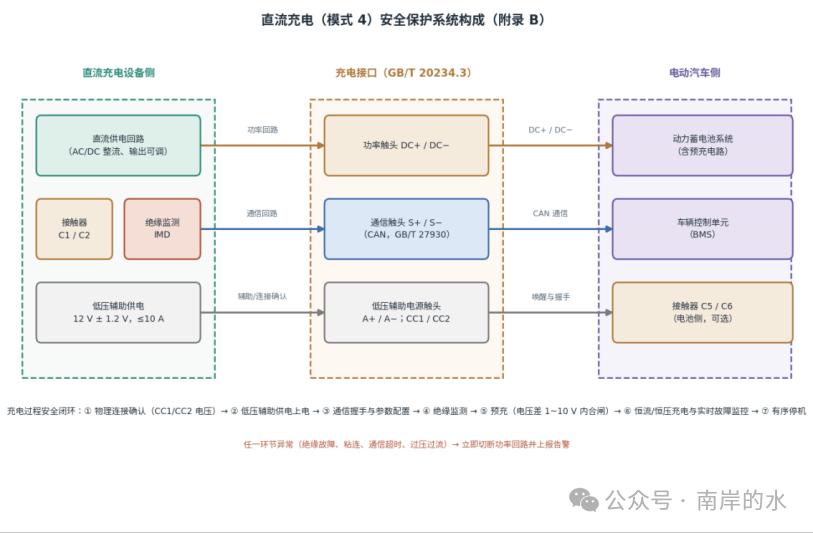

直流充电安全保护系统构成（附录 B）
二、七步时序：从插枪到满电

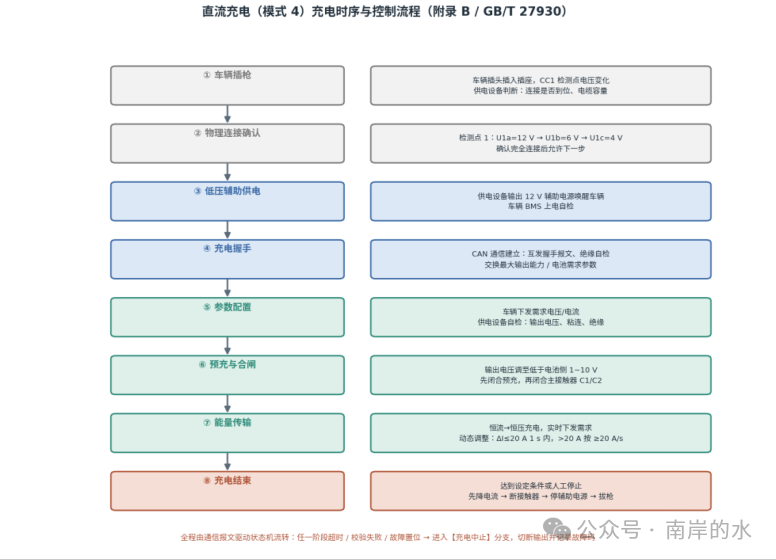

直流充电全流程时序与控制流
2.1 物理连接确认（第1~2步）
插枪过程中，桩侧监测检测点1（CC1回路）电压：U1a=12V表示未连接；插入后车辆侧电阻接入，电压变为U1b=6V（半连接）；机械锁扣到位后进一步变为U1c=4V（完全连接）。同时车辆侧检测检测点 2的电压是否为U2的一半，双向确认。任何一步不满足，流程终止------这是防止带故障启动的第一道闸门。
2.2 辅助供电与通信握手（第3~4步）
确认完全连接后，桩侧输出低压辅助电源（12V±1.2V，电流能力不小于10A），唤醒车辆BMS。双方随即在CAN总线上按GB/T 27930协议握手：桩侧上报最大输出电压/电流能力，车辆上报电池参数与充电需求。数字通信是直流导引与交流导引的本质差异------交流用占空比单向广播，直流是双向实时协商。
2.3 自检与预充（第5~6步）
合闸前桩侧完成三项自检：输出回路外侧电压不高于60V（确认无残压）、主接触器触点无粘连、绝缘监测IMD通过（DC+/DC-对地绝缘电阻满足要求）。自检通过后进入预充：桩侧先把输出电压调至低于电池端电压1~10 V，再闭合C1/C2------把合闸冲击电流消纳在预充回路里，保护接触器触点和电池。
2.4 能量传输与有序停机（第7~8步）
充电中车辆周期性下发需求电压/电流，桩侧实时跟随。标准对动态响应有量化要求：电流调整量不超过20A时须在1s内到位；超过20A时按不小于20A/s的速率斜坡调整，避免电流阶跃冲击电池。结束充电时先降流、再断接触器、最后停辅助电源，全程有序，杜绝带载分断。
三、附录B与附录C：两套导引的差异
2023版新增附录C，适配GB/T 20234.4大功率直流接口（B类系统），与附录B（20234.3接口，A类系统）并列。两者架构同源、参数有别：

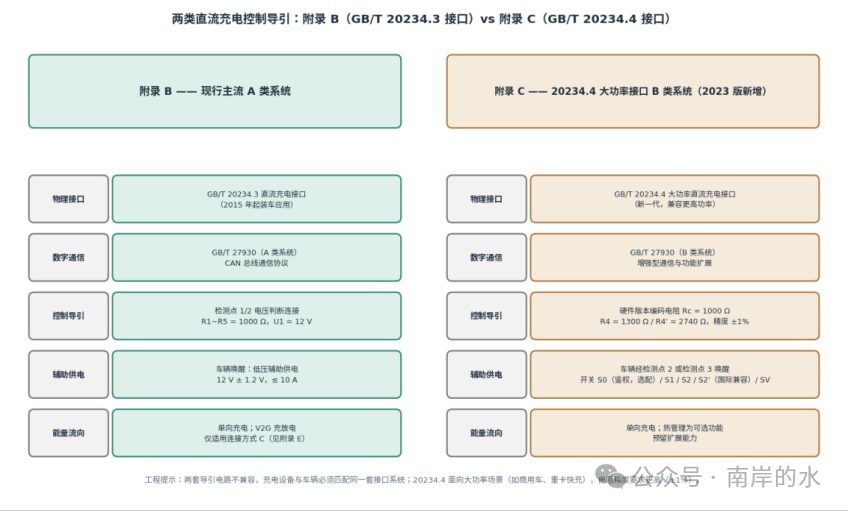

附录 B 与附录 C 控制导引对比
附录C的显著特点：电阻精度要求±1%（高于附录B），引入硬件版本编码电阻Rc用于识别导引电路版本，开关配置更丰富------S0（鉴权，选配）、S1/S2、S2'（国际兼容，选配）与SV；车辆可经检测点2 或检测点3唤醒；热管理列为可选功能。两套导引电路互不兼容，设备与车辆必须匹配同一套系统。
四、设计要点小结
双保险架构：电阻分压做物理层连接判断，CAN通信做应用层协商，物理层失效时通信无法建立，反之亦然；
量化动态指标：1s内20A、斜坡20A/s，写进标准的响应要求让不同厂家的桩与车能稳定协同；
预充电压差1~10V：既保证冲击可控，又给不同电池平台留了适配余量。
