引言
在安全关键型实时系统（如航空航天、汽车电子、现代轨道交通）的研发中，系统的正确性不仅取决于计算结果的逻辑正确，还取决于结果产生的时间是否满足预定义的时限（Deadline）。最坏情况执行时间（Worst-Case Execution Time, WCET）是确保系统满足实时调度约束的可信基础。随着现代处理器引入多级缓存、动态分支预测及多核共享资源等微架构特性，执行时间变得极具不确定性。本报告将深度探讨静态分析、动态测量及混合分析三大技术路线，并重点剖析基于符号执行与硬件在环测量的工业级混合分析方案，分析其优势、挑战及市面工具的对比。
01
WCET分析的理论基础与重要性
在硬实时系统中，任何超过截止时间的任务都可能导致系统灾难。WCET 定义为程序在特定硬件平台上、跨所有可能输入完成执行所需的执行时间上限。
科学意义：它是可调度性分析的前提，用于证明系统在最极端情况下仍能安全运行。
工业需求：民机适航标准（如 DO-178B/C）明确要求对高关键等级软件进行时序验证，以排除时序溢出带来的隐患。
02
静态分析：数学建模的完备性与复杂性
静态分析不实际运行程序，而是通过对源码、中间代码或二进制文件进行数学建模来推导执行时间上限。
2.1 基本流程
**1）控制流分析（高层分析）：**构建控制流图（CFG），识别循环上界、递归深度及不可行路径（Infeasible Path）。
**2）处理器行为分析（低层分析）：**建模硬件加速特性，包括流水线（Pipeline）状态迁移、缓存（Cache）命中/缺失分析及分支预测行为。
**3）边界计算：**结合上述信息，利用隐式路径枚举技术（IPET）通过整数线性规划（ILP）求解最长执行路径。
2.2 现代 CPU 给静态分析带来的挑战
现代 CPU 的复杂性使静态建模面临"建模灾难"：
**微架构耦合与时序异常：**局部更快的执行（如 Cache 命中）可能触发流水线清空，反而导致全局执行时间延长，这种时序异常（Timing Anomalies）状态爆炸。
**多核干扰不确定性：**多核处理器中不同核心竞争共享缓存（LLC）和内存总线，导致任务间干涉，使得单核背景下的静态模型失效。
**硬件黑盒化：**芯片厂商通常不公开微体系结构的底层细节（如写缓冲区逻辑），使得构建高精度模型几乎不可能。
03
动态测量：真实性下的安全性鸿沟
动态测量通过在目标硬件或周期精确仿真器上运行实际测试用例来获取执行时间。
3.1 局限性与"安全陷阱"
**非保守估计：**动态测量通常只能获得"观测到的最大时间"（高水位线时间），这本质上是真实 WCET 的欠近似（Under-approximation），无法保证覆盖所有极端输入。
**路径覆盖不足：**大型工业软件的路径数量呈指数级增长，依靠人工编写用例无法穷尽最坏路径。
**初始状态干扰：**硬件的初始状态（如缓存预热、分支历史记录）对执行时间影响巨大，手动设置"最差初始状态"极其困难。
**插桩效应（Probe Effect）：**插入测量代码会改变程序的二进制布局和缓存行为，导致"测得的"并非"跑飞的"代码。
04
混合分析方法：工业级保障的优选方案
混合分析方法旨在结合静态分析的结构化思维与动态测量的真实执行数据，通过"静态理清骨架、动态填充血肉"实现精确性与安全性的平衡。
4.1 工业级实施架构（以 SmartRocket 等方案为例）
**1）程序结构提取：**通过静态解析二进制文件（ELF/Dwarf）或源代码，自动化构建全局调用图（CG）及细粒度控制流图（CFG）。
**2）细粒度自动化插桩：**在 CFG 的基本块或决策点植入轻量化时序探针，通过探针补偿算法自动扣除采集开销，确保测量结果 100% 还原真实物理运行表现。
**3）全路径测试用例生成（基于符号执行）：**利用 KLEE 等符号执行引擎自动搜索所有可行路径，利用 SMT 约束求解器生成触发每一条路径的测试向量，彻底解决路径覆盖率问题。
**4）硬件在环（HIL）实时记录：**生成的测试向量注入目标硬件（如 ARM, PowerPC），通过流（Stream）或位图（Bitmap）模式在 RAM/Flash 中记录时序证据。
**5）模型合成与解算：**将实测的基本块执行时间作为时序权重，利用 IPET 技术构建 ILP 模型，解算出最坏情况执行路径（WCEP）及 WCET 估值。
4.2 核心优势
**硬件解耦：**无需对 Cache、流水线等特性建立复杂的数学模型，直接获取真实硬件产生的时序证据，有效解决纯静态方案在现代 CPU 上准确度差的问题。
**高置信度与低悲观性：**结合了符号执行的逻辑严谨性与实测数据的真实性，提供的估计值比纯静态更紧凑（Tightness），比纯动态更安全。
**自动化取证：**能够自动生成深度对标 DO-178B/C 标准的验证报告，显著降低适航认证的人力和时间成本。
05
关键进阶技术：符号执行与 WCET Squeezing
为了进一步压减误差，学术界与领先工业界引入了WCET Squeezing（边界挤压）技术。
5.1 符号执行生成测试向量的逻辑
以 KLEE 为代表的符号执行引擎通过 klee_make_symbolic 将输入标记为符号变量。当程序执行到分支点时，系统会累积路径约束（Path Condition）。完成路径探索后，SMT 求解器为每条路径生成具体赋值（测试向量），确保程序在硬件上能沿特定最长路径运行。
5.2 迭代细化与伪路径剔除
**1）初始边界获取：**首先利用传统的 IPET 计算初始 WCET 和候选最坏路径。
**2）可行性验证：**针对该候选路径进行选择性符号执行，检查其语义是否可行。
**3）模型更新：**若候选路径在逻辑上不可达（即存在"幽灵路径"/伪路径），则在 ILP 模型中添加约束并重新求解。
**4）最终闭环：**通过重复"分析-验证-剔除"的循环，WCET 边界会不断收缩，直到找到第一个物理可达的真实最坏路径，从而证明分析结果的精确性。
06
综合技术指标要求（针对混合分析方案）
在评估 WCET 分析工具时，应参考以下工业级综合指标：
1）分析灵活性： 分析起点支持高度自定义，涵盖从系统任务、中断处理程序到单个函数入口的多尺度级别。
**2）诊断与优化引导：**工具必须能够高亮标识 WCEP 路径，标注函数级、代码块级的增量时间占比及执行频率，辅助快速定位性能瓶颈。
**3）环境高保真模拟：**提供参数化配置，允许用户调整 CPU 主频、Cache 策略及内存等待周期，使测量环境最大限度逼近真实物理状态。
**4）跨平台二进制支持：**直接解析二进制可执行文件（ELF/Dwarf），规避编译器优化带来的时序干扰，并支持探针效应自动补偿，还原微秒级原始时序。
**5）高置信度路径覆盖：**结合符号执行与静态流分析，确保分析覆盖所有单可行路径（SFP），并通过物理实测辅以科学的安全裕度，提供符合适航认证的安全上界估计。
07

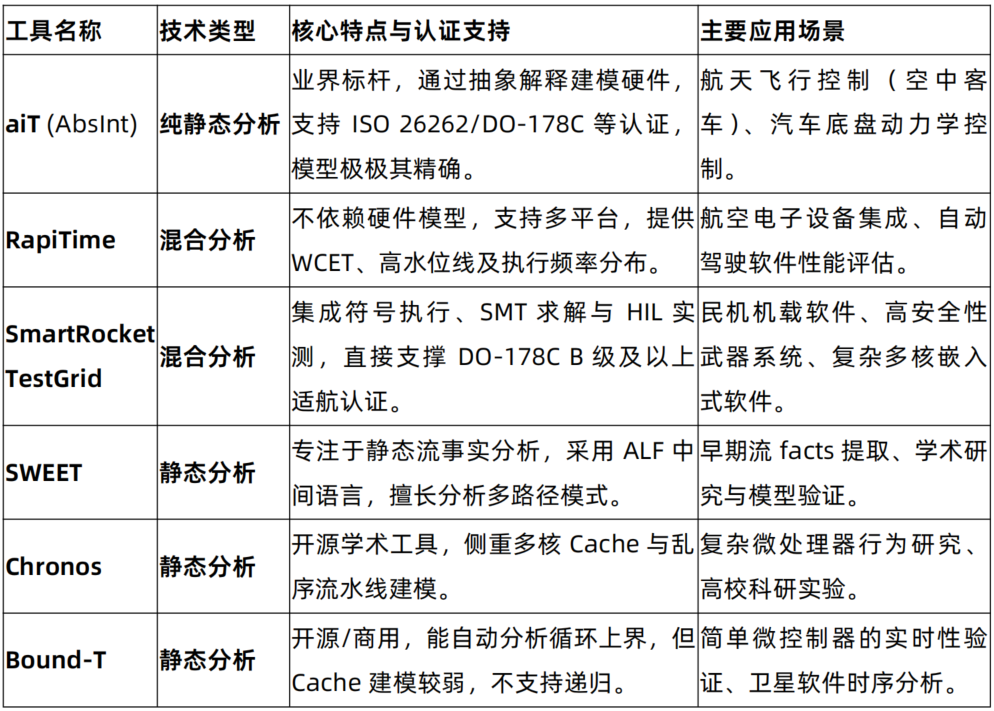

市面已有工具对比与应用场景
主要应用场景详述
**航空航天：**验证飞控指令（如襟翼控制）在毫秒级限时内闭环完成，满足适航标准的安全性证据需求。
**汽车电子：**安全气囊必须在碰撞后 0.03 秒内弹出，WCET 分析用于锁定长路径并指导代码重构。
**机器学习辅助预测：**前沿研究正利用 ML 对 LLVM IR 进行特征提取，在开发早期预测执行时间，降低硬件测试频率。
08
结论与展望
基于符号执行与硬件在环测量的混合分析技术，成功闭合了静态分析的"过度悲观"与动态测量的"覆盖漏洞"，已成为现代复杂实时系统时序保障的先进工业路径。未来的研究重点将聚焦于多核干扰的细粒度量化以及基于深度学习的动态 WCET 预测，以应对更高复杂度的网络化实时计算需求。通过统一的方法集与工具链（如 SmartRocket 平台），开发者可以实现全自动、高精度的代码健壮性保障，彻底降低取证成本，提升嵌入式软件的运行确定性。
