企业全国分散式100个机房以太网温湿度监控系统方案
添加图片注释，不超过 140 字（可选）
一、方案概述 随着企业业务全国化布局推进，目前已形成全国100个分散式机房的部署格局，涵盖总部核心机房、各省市分支机构机房、边缘节点机房等不同类型，机房地域跨度广、点位分散、运维独立、无人值守占比高。机房温湿度是保障服务器、交换机、存储设备等IT硬件稳定运行的核心环境指标，温湿度超标极易引发设备过热宕机、电路板受潮短路、硬件老化加速、数据传输异常等问题，直接影响企业业务连续性与数据安全。 传统人工巡检、单机房独立监测模式存在巡检滞后、数据零散、无法统一管控、异常响应不及时、无历史数据追溯等诸多痛点，完全无法适配百节点、跨区域的规模化机房运维需求。 本方案基于以太网TCP/IP组网架构，搭建一套覆盖全国100个分散机房的一体化温湿度监控系统，实现所有机房温湿度数据实时采集、全网统一可视化监控、分级智能告警、设备联动调控、历史数据留存分析、远程运维管理等全功能闭环。系统依托企业现有办公与机房局域网部署，支持海量节点稳定接入，适配不同地域、不同规格机房的部署场景，全面满足《数据中心设计规范》（GB 50174-2017）机房环境标准，为企业全国机房集群安全、稳定、高效运行提供全方位环境保障。
添加图片注释，不超过 140 字（可选）
添加图片注释，不超过 140 字（可选）
添加图片注释，不超过 140 字（可选）
二、现状分析与建设痛点 2.1 机房现状 本次监控覆盖企业全国100个分散机房，分布于全国各省市，机房类型差异化明显：一是总部大型核心机房，设备密集、业务核心、24小时有人值守；二是省市分支机构中型机房，设备数量适中、日常半值守；三是区县边缘小型机房，点位分散、无人值守、布线条件有限。所有机房均需常态化监测温湿度环境，保障IT设备运行工况稳定。 2.2 现存核心痛点
-
管控碎片化，无全域统筹：各机房无统一监控平台，温湿度数据独立零散，总部无法实时掌握全国100个机房环境状态，跨区域运维统筹难度大。
-
监测精度低，响应滞后：部分机房依赖普通温湿度计人工读数，人工巡检周期长、误差大，温湿度异常无法实时发现，易引发设备故障。
-
部署难度不一，兼容性差：偏远边缘机房布线困难、供电条件有限，传统有线监测设备部署成本高，老旧机房原有设备无法兼容统一管控。
-
告警机制缺失，故障被动处理：无标准化告警体系，温湿度超标后无法及时通知运维人员，只能在设备出现故障后被动排查，运维风险极高。
-
无数据沉淀，运维无依据：缺乏温湿度历史数据存储、统计、分析能力，无法追溯环境异常原因，无法为机房空调调控、设备升级、运维优化提供数据支撑。
-
无智能联动，运维成本高：温湿度监测与空调、新风等环境设备相互独立，异常后需人工干预，100个机房人工运维工作量大、效率极低。
添加图片注释，不超过 140 字（可选）
添加图片注释，不超过 140 字（可选）
三、设计依据与建设目标 3.1 设计依据 本系统方案严格遵循国家及行业相关标准规范，保障方案合规性、实用性与专业性，核心依据如下：
-
《数据中心设计规范》（GB 50174-2017）
-
《数据中心运维服务规范》（GB/T 33132-2016）
-
《信息技术设备安全通用要求》（GB 4943.1-2022）
-
《工业过程测量和控制 电磁兼容要求》（EN 61000-6-2）
-
IEEE 802.3af/at POE供电标准、Modbus TCP通信协议标准
同时严格执行机房环境标准阈值：核心机房温度18～24℃，普通机房18～27℃，整体机房环境湿度40%～60%RH，杜绝凝露、高温、干燥等异常工况。 3.2 核心建设目标
-
全域统一监控：实现全国100个分散机房温湿度全覆盖监测，搭建总部集中监控平台，实现全网数据可视化、一体化管控，打破地域壁垒。
-
精准实时采集：采用工业级高精度传感器，7×24小时不间断采集温湿度数据，采集精度、传输稳定性满足机房运维高标准要求。
-
分级智能告警：建立三级告警机制，针对温湿度轻微超标、一般超标、严重超标差异化预警，通过弹窗、短信、邮件、移动端推送多渠道通知运维人员。
-
稳定高效传输：适配不同机房场景，采用以太网有线+无线双模传输，POE供电简化部署，保障数据低延迟、无丢失、防篡改。
-
数据沉淀分析：长期存储历史监测数据，自动生成报表、趋势曲线，支持数据追溯、统计分析，为机房运维优化提供数据支撑。
-
智能联动调控：支持与机房空调、新风、除湿机等设备联动，实现温湿度异常自动调控，降低人工运维成本。
-
高兼容易扩展：系统支持海量节点接入，兼容企业现有网络架构与运维平台，后续可灵活拓展烟感、漏水、门禁等环境监测功能。

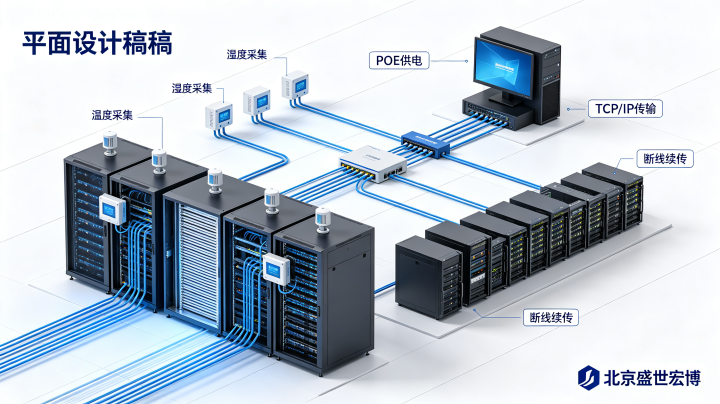

四、系统总体架构设计 结合100个机房全国分散、场景差异化的特点，本系统采用分层分布式架构，整体分为感知采集层、网络传输层、平台管控层、联动应用层四层架构，架构简洁、稳定性强、扩展性高，完美适配规模化跨区域机房监控场景。 4.1 感知采集层（前端设备层） 为全国100个机房部署工业级以太网温湿度传感器，作为数据采集终端，根据机房规模、设备布局合理布点：小型机房部署1～2个监测点，中型机房部署3～5个监测点，大型核心机房按机柜分区、设备密集区密集布点，确保无监测盲区。终端支持POE+DC双供电、IP54防尘防潮、抗电磁干扰，适配机房复杂电磁环境，精准采集实时温湿度数据。 4.2 网络传输层 依托企业现有全国局域网、骨干网搭建传输链路，采用TCP/IP以太网主流传输模式，核心、中型机房通过有线RJ45网口传输，保障低延迟、高稳定；偏远布线困难的边缘机房，支持4G/5G无线备份传输，突破地域布线限制。所有数据传输采用加密协议，防止数据篡改、丢失，保障传输安全。同时通过交换机VLAN划分，实现监测数据与业务数据隔离，不占用核心业务带宽。 4.3 平台管控层（核心管理层） 搭建云端+本地双备份集中监控平台，部署于企业总部服务器，统一接入全国100个机房所有监测终端。平台具备数据实时展示、设备管理、告警配置、数据存储、报表统计、权限分级等核心功能，支持PC端、移动端多端访问，总部运维人员可全域管控，分支机构可本地查看对应机房数据，实现分级运维。 4.4 联动应用层 系统可对接机房BMS楼宇管理系统、空调、新风、除湿机等设备，实现智能联动调控；同时支持对接企业现有运维平台、Zabbix、eSight等第三方管理系统，实现数据互通、统一运维，大幅提升机房环境自动化管控水平。 五、核心硬件设备选型 所有硬件均选用工业级设备，适配7×24小时不间断运行场景，兼顾稳定性、兼容性与部署便捷性，满足100个机房规模化部署需求。 5.1 以太网温湿度传感器（核心采集设备） 本项目核心采集终端，适配全国各类机房部署，核心参数与功能如下：
-
采集精度：温度测量范围-20℃～60℃，精度±0.3℃；湿度测量范围0～100%RH，精度±3%RH，满足机房高精度监测需求。
-
通信方式：标准RJ45网口，支持TCP/IP、Modbus TCP协议，可直接接入企业局域网，无需额外网关转换，部署高效。
-
供电模式：支持IEEE 802.3af/at POE网线供电+DC12V双供电，无需单独布设电源线，大幅降低100个机房整体布线成本，避免单电源故障。
-
环境适配：IP54防尘防潮外壳，抗机房电磁干扰，符合EN 61000-6-2工业电磁兼容标准，适配长期不间断运行。
-
基础功能：支持自定义采集频率（10s～30min可调）、本地数据缓存、断线续传，网络中断时自动缓存数据，恢复后自动上传，杜绝数据丢失。
5.2 网络辅助设备
-
POE交换机：各机房配置千兆POE交换机，为传感器提供稳定供电与网络传输，支持VLAN划分、端口隔离，保障监测网络独立安全。
-
4G/5G无线网关：针对偏远无有线网络的边缘机房，部署无线网关，实现数据无线传输，保障全域无死角接入。
-
总部服务器：部署专用监控服务器，搭载监控平台与数据库，负责100个机房所有终端数据接收、存储、运算与管理。

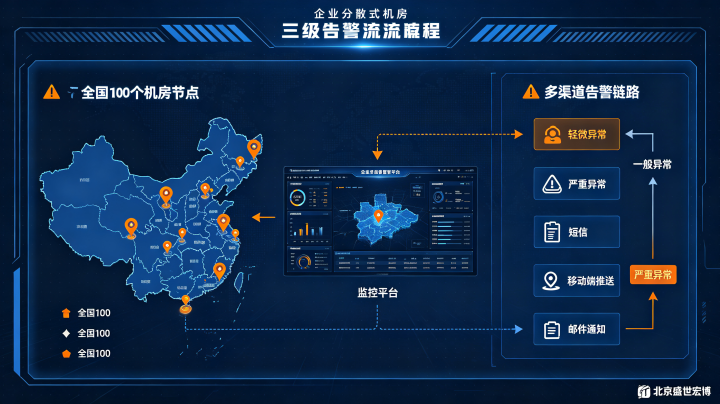

六、监控平台软件功能设计 平台采用B/S架构，无需安装客户端，支持多端登录、分级权限管理，适配企业总部统筹、分支机构运维的管理模式，核心功能如下： 6.1 全域可视化监控 平台内置全国地图可视化界面，精准标注100个机房地理位置，点击对应机房可实时查看该机房所有监测点的温湿度实时数据、设备运行状态。支持机房分组管理（按区域、省份、机房类型分组），可批量查看、筛选各区域机房环境数据，全域状态一目了然。 6.2 三级智能告警管理 依据机房环境标准设置三级告警阈值，实现分级预警、精准处置：
-
一级预警（轻微异常）：温度24～27℃、湿度60%～65%RH，平台弹窗提醒，提示运维人员关注，预防性运维。
-
二级告警（一般异常）：温度27～30℃、湿度65%～70%RH，弹窗+短信+移动端推送，要求限期整改。
-
三级紧急告警（严重异常）：温度＞30℃、湿度＞70%RH或＜30%RH，多渠道高强度告警，同步推送至总部及属地运维负责人，立即处置。
所有告警记录自动留存，包含告警时间、机房位置、异常数值、处理状态、处理人员，支持告警闭环管理。 6.3 数据存储与分析
-
数据留存：所有机房温湿度数据永久存储，支持秒级、分钟级数据记录，可追溯任意时间段历史数据。
-
趋势分析：自动生成日、周、月、年温湿度变化趋势曲线，直观展示各机房环境波动规律。
-
报表导出：支持自动生成运维报表、异常统计报表，可导出Excel、PDF格式，满足日常运维巡检、季度复盘、合规审计需求。

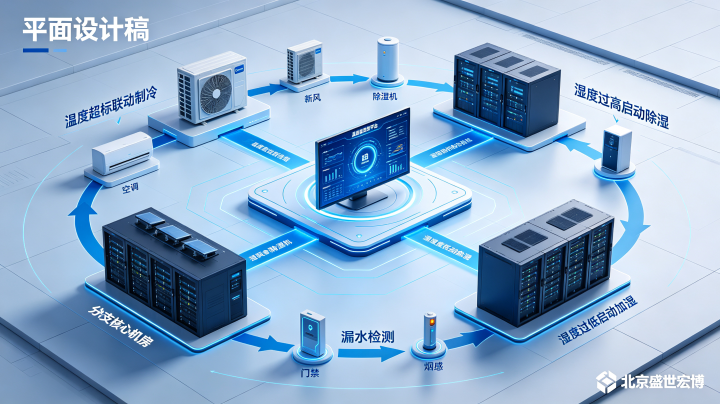

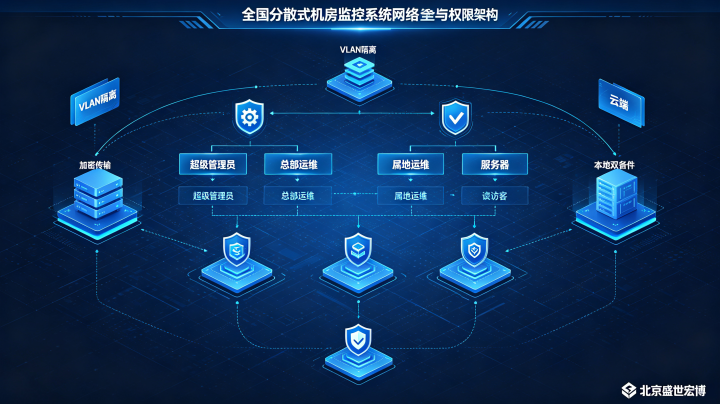

6.4 设备集中管理 平台可统一管理全国100个机房所有监测终端，实时监测设备在线状态、网络状态、供电状态，支持远程配置设备IP、采集频率、告警阈值，远程重启设备，无需现场操作，大幅降低异地运维成本。设备离线、故障自动告警，方便及时检修更换。 6.5 智能设备联动 支持与机房空调、新风系统、除湿机、加湿机联动，实现自动化环境调控：核心机房温度超标时自动启动空调制冷，湿度过高自动开启除湿机，湿度过低自动启动加湿设备，无需人工干预，精准稳定机房环境。同时支持联动策略自定义，适配不同机房设备配置。 6.6 分级权限管理 设置超级管理员、总部运维、属地运维、访客多级权限，超级管理员拥有全域配置、设备管理、权限分配权限；总部运维可查看、管理所有机房数据；属地运维仅可管理本地区机房设备与数据，保障系统数据安全，适配企业分级运维体系。 6.7 多端访问适配 支持PC端浏览器、手机APP、微信小程序多端登录，运维人员可随时随地查看机房温湿度数据、接收告警信息，实现远程移动运维，突破办公场地限制。 七、整体部署实施方案 针对100个全国分散机房，采用分批部署、统一调试、全域验收的实施模式，保障项目高效落地、稳定交付，整体实施流程如下： 7.1 前期勘测与点位规划 对全国100个机房逐一摸排，统计各机房面积、设备布局、网络条件、供电情况，结合机房规模制定精准布点方案，确定每个机房传感器安装位置、数量、网络布线方式，规避监测盲区、电磁干扰区域，形成标准化点位部署清单。 7.2 设备批量部署安装 按照点位规划，分批完成100个机房硬件部署：固定传感器终端、部署POE交换机、调试有线/无线网络链路，偏远机房完成无线网关安装调试。所有设备统一标准化安装，确保布线规范、设备固定牢固、运行稳定。 7.3 网络与系统配置
-
统一配置各终端设备IP地址，划分VLAN，实现监测网络与业务网络隔离；
-
部署总部监控平台与数据库，完成系统初始化、权限配置、告警阈值设置；
-
批量接入所有机房终端设备，完成设备注册、协议对接、数据联调。
7.4 全域调试与优化 逐机房、逐设备调试数据采集、传输、告警、联动功能，测试网络稳定性、数据准确性、告警及时性，针对不同地域机房的网络差异优化传输参数，解决断线、延迟、数据异常等问题，确保100个机房全部稳定上线。 7.5 验收与运维培训 完成全域系统功能验收、性能验收、稳定性验收，出具验收报告；对总部及各属地运维人员开展操作培训，讲解平台使用、设备日常维护、异常故障处置流程，确保运维人员熟练掌握系统操作。 八、系统优势与性能保障 8.1 核心优势
-
规模化适配能力强：专属分布式架构，支持100个及以上海量机房节点统一接入，完美适配全国分散式大规模机房监控场景。
-
部署成本低、效率高：依托现有企业局域网，POE供电无需额外布线，大幅降低跨区域部署的人力、物料成本，施工周期短。
-
稳定性极强：工业级硬件+加密传输+断线续传机制，7×24小时不间断运行，无惧机房复杂环境，数据零丢失。
-
兼容性扩展性高：标准TCP/IP协议，可对接各类运维平台与环境设备，后续可无缝拓展漏水、烟感、配电、门禁等监控功能。
-
运维智能化：全域集中管控、智能告警、自动联动，大幅减少人工巡检工作量，降低跨区域运维难度。
8.2 核心性能指标
-
系统在线率：≥99.95%，全年无重大停机故障；
-
数据采集延迟：≤1s，数据传输延迟≤3s；
-
数据准确率：100%，无错采、漏采数据；
-
最大接入容量：支持500+监测节点，满足后续扩容需求；
-
告警响应时间：≤5s，异常实时触发告警。

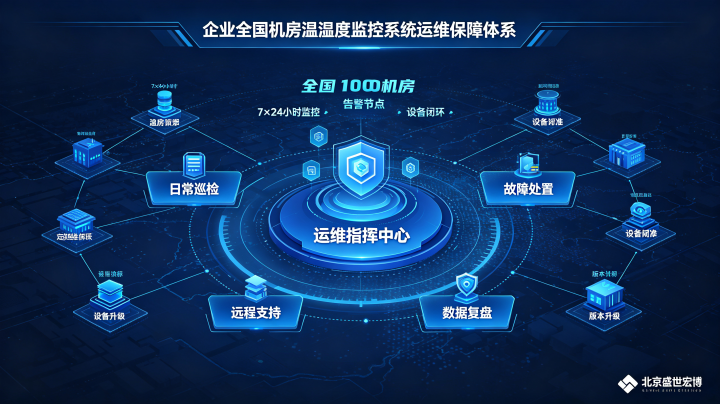

九、运维保障方案 9.1 日常运维 建立常态化运维机制，属地运维人员每日查看本地区机房监测数据、告警记录；总部运维人员每日全域巡检系统运行状态、设备在线情况，每周导出运维报表，排查潜在故障隐患。 9.2 故障应急处置 制定标准化故障处置流程，针对设备离线、数据异常、告警误报、网络中断等常见故障，明确排查步骤、处置时限、责任人，确保故障快速响应、及时修复，最大限度降低机房环境风险。 9.3 定期维保升级 每季度开展一次全域设备巡检、系统调试，每年进行一次平台版本升级、数据库优化、硬件设备校准，保障系统长期稳定运行，适配企业业务发展与机房扩容需求。 9.4 售后技术支持 提供7×24小时远程技术支持，故障远程协助排查；硬件设备提供质保服务，出现质量问题免费更换，全程保障系统稳定运行。 十、方案总结 本方案针对企业全国100个分散式机房的运维痛点，采用成熟稳定的以太网TCP/IP组网架构，搭建了一套集实时采集、全域监控、智能告警、数据分析、自动联动、远程运维于一体的温湿度监控系统。系统充分利用企业现有网络资源，部署便捷、性价比高、稳定性强、扩展性好，彻底解决了传统分散机房环境管控碎片化、响应滞后、运维成本高的问题。 通过本系统落地，可实现全国百个机房环境标准化、智能化、统一化管控，精准保障机房IT设备运行环境合规稳定，有效降低设备故障风险、减少人工运维成本、提升企业机房整体运维数字化、智能化水平，为企业全国业务稳定运行筑牢基础设施安全防线。
