1.模型简介
本仿真模型基于MATLAB/Simulink（版本MATLAB 2016b）软件。建议采用matlab2016 Rb及以上版本打开。（若需要其他版本可联系代为转换）
2. 仿真算法：
- 三相两电平 定步长扰动观察法仿真 逆变并网仿真
- 电路结构：前级BOOST（DCDC）+后级三相两电平逆变电路（DCAC）
- DC-AC光伏MPPT并网逆变器，电压外环+电流内环，含锁相环，电压前馈、电流内环解耦、
- 提供了SPWM/SVPWM两种调制方式，SVPWM使用matlab C 代码实现（扇区确定，矢量作用时间计算等），调制波为马鞍波
- MPPT算法：定步长扰动观察法
- 具备良好的THD和PF值，功率等级100kW

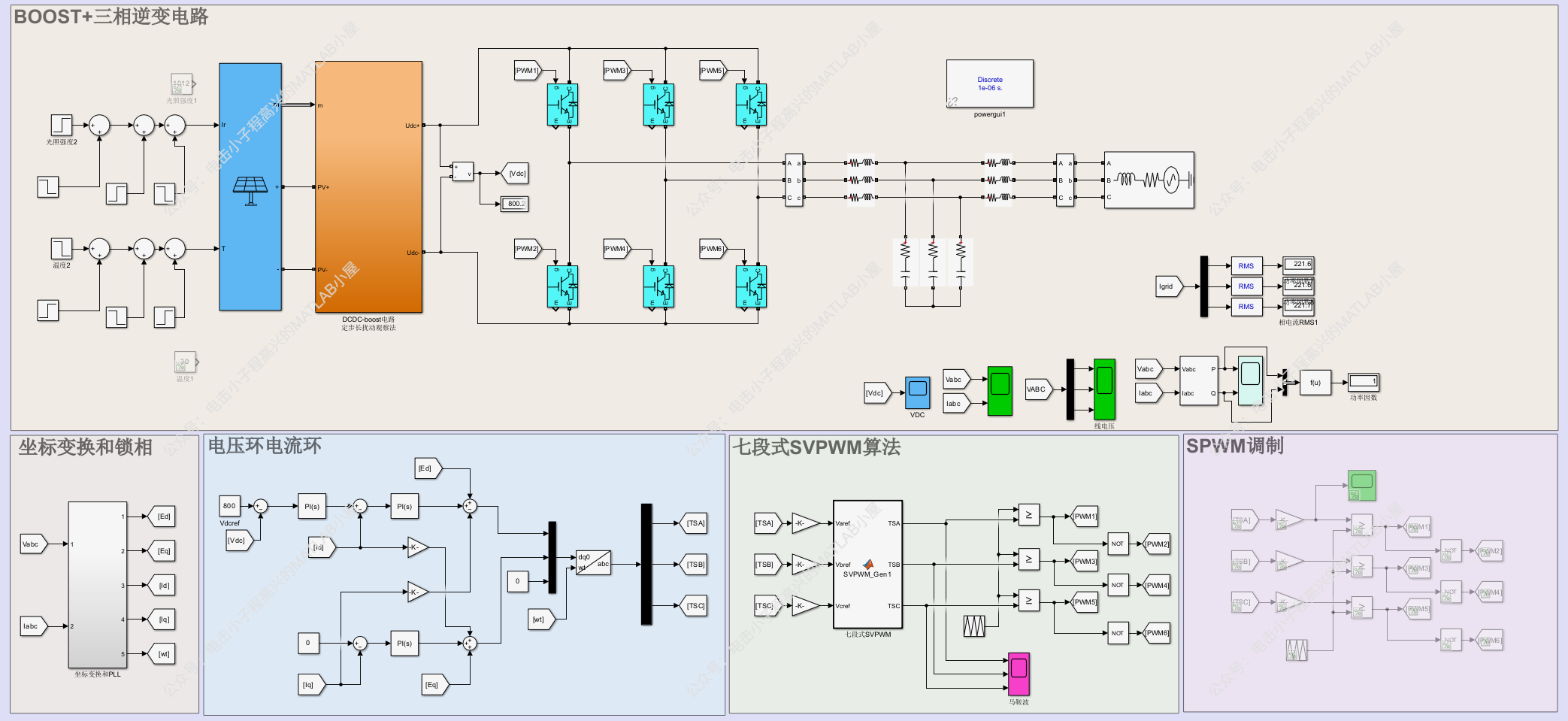

3. 仿真模型如下：
4.仿真结果：

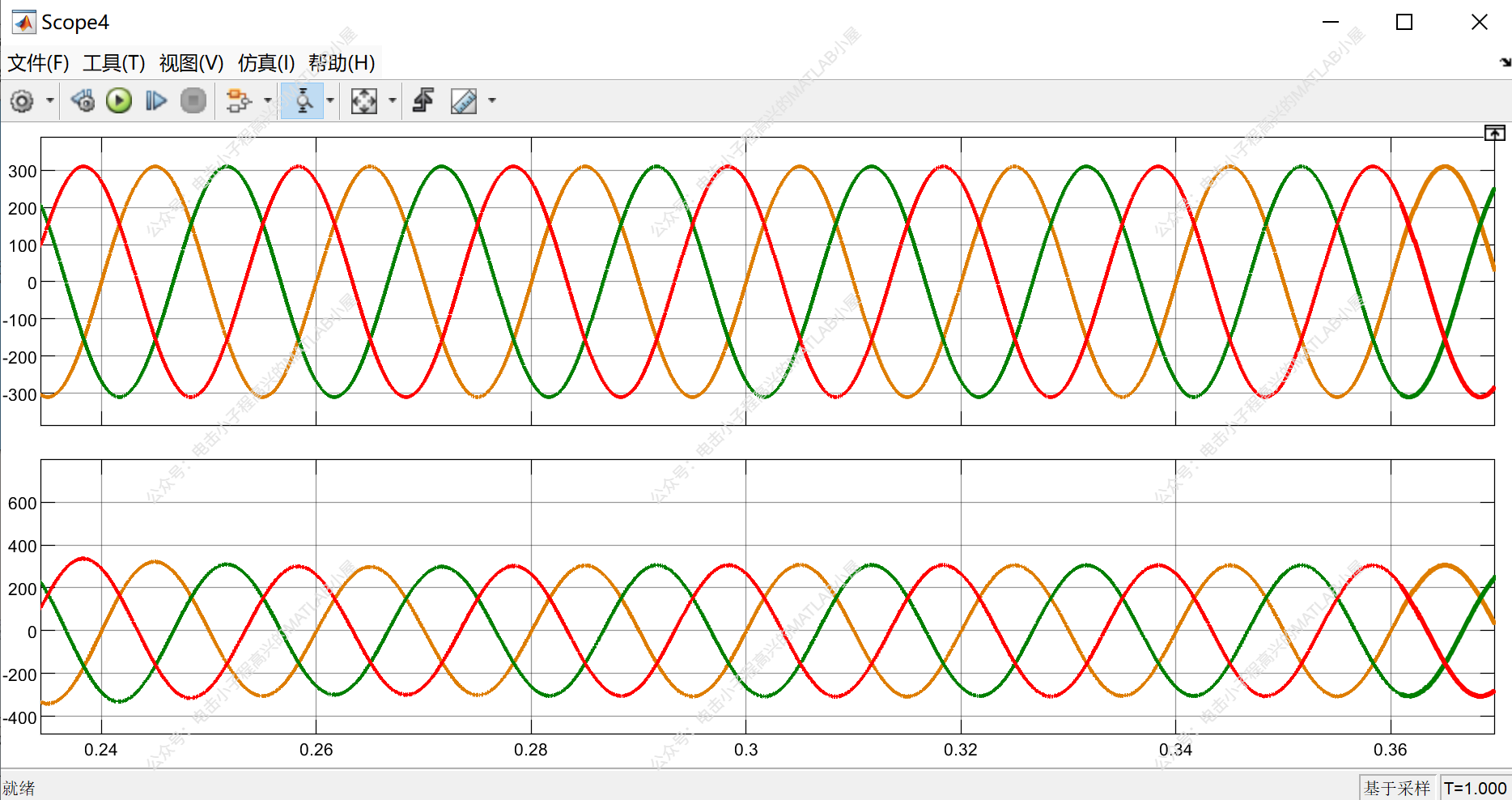

【01】电压电流波形：

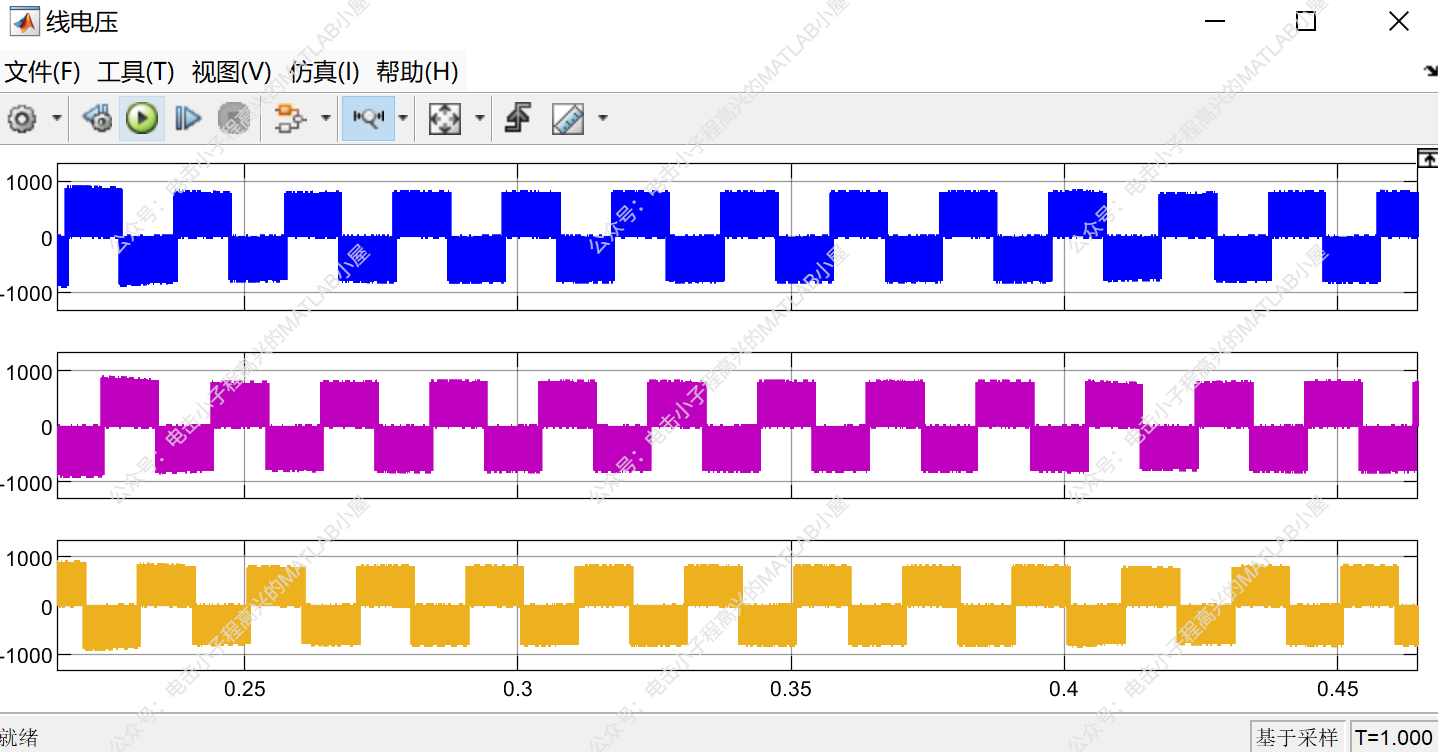

【02】线电压

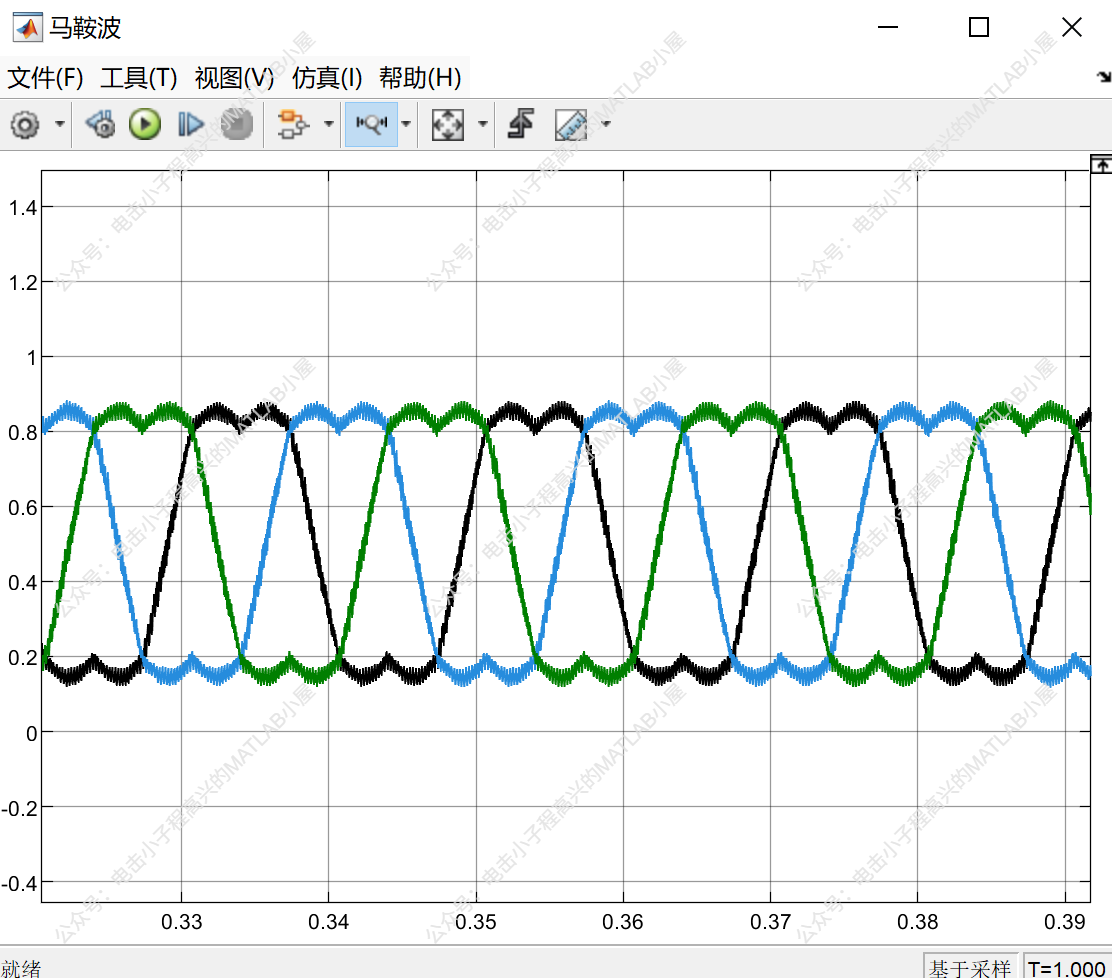

【03】马鞍波

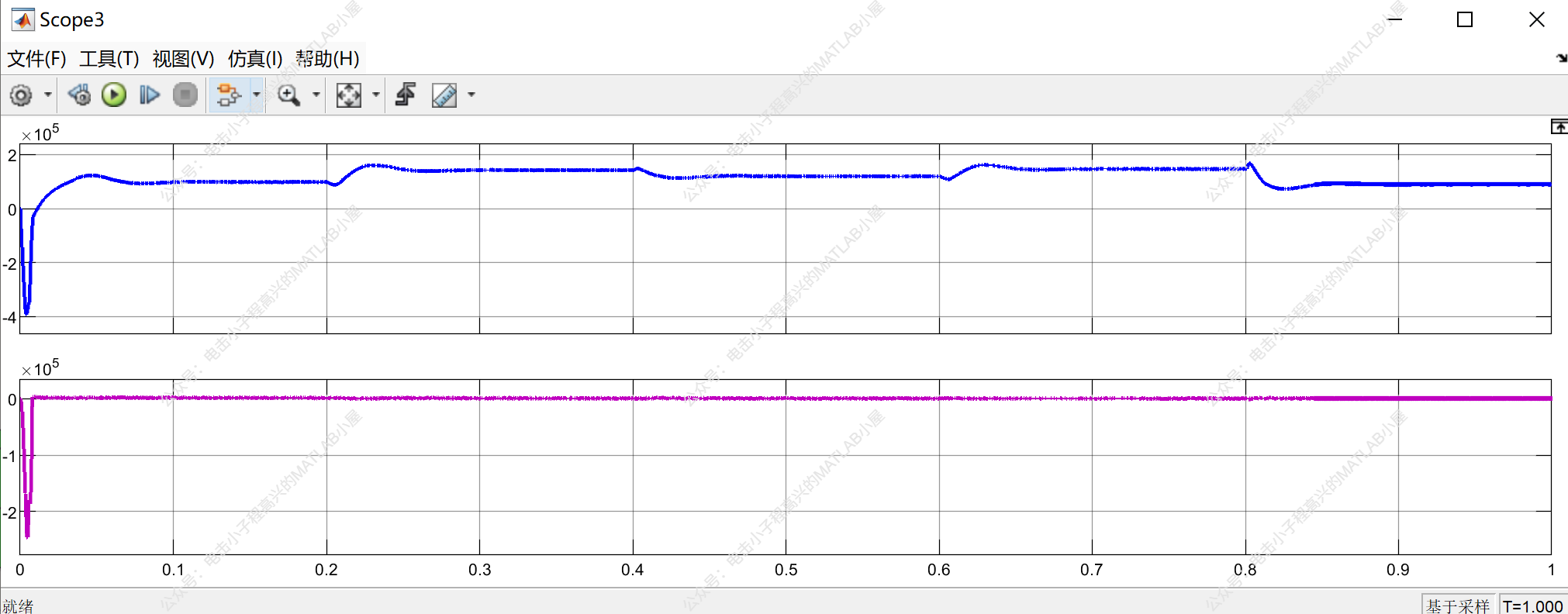

【04】有功与无功：

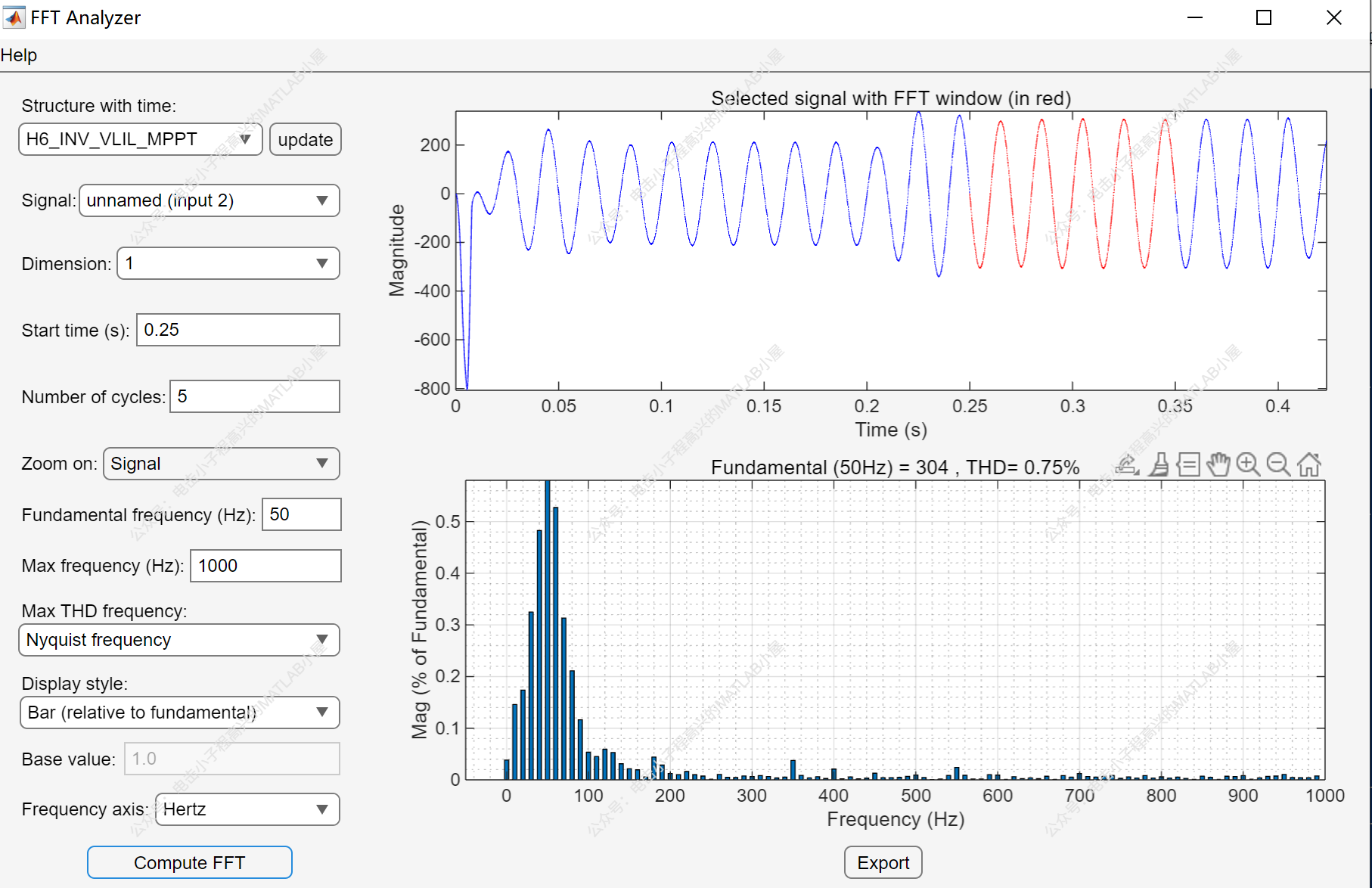

【05】THD=0.75：

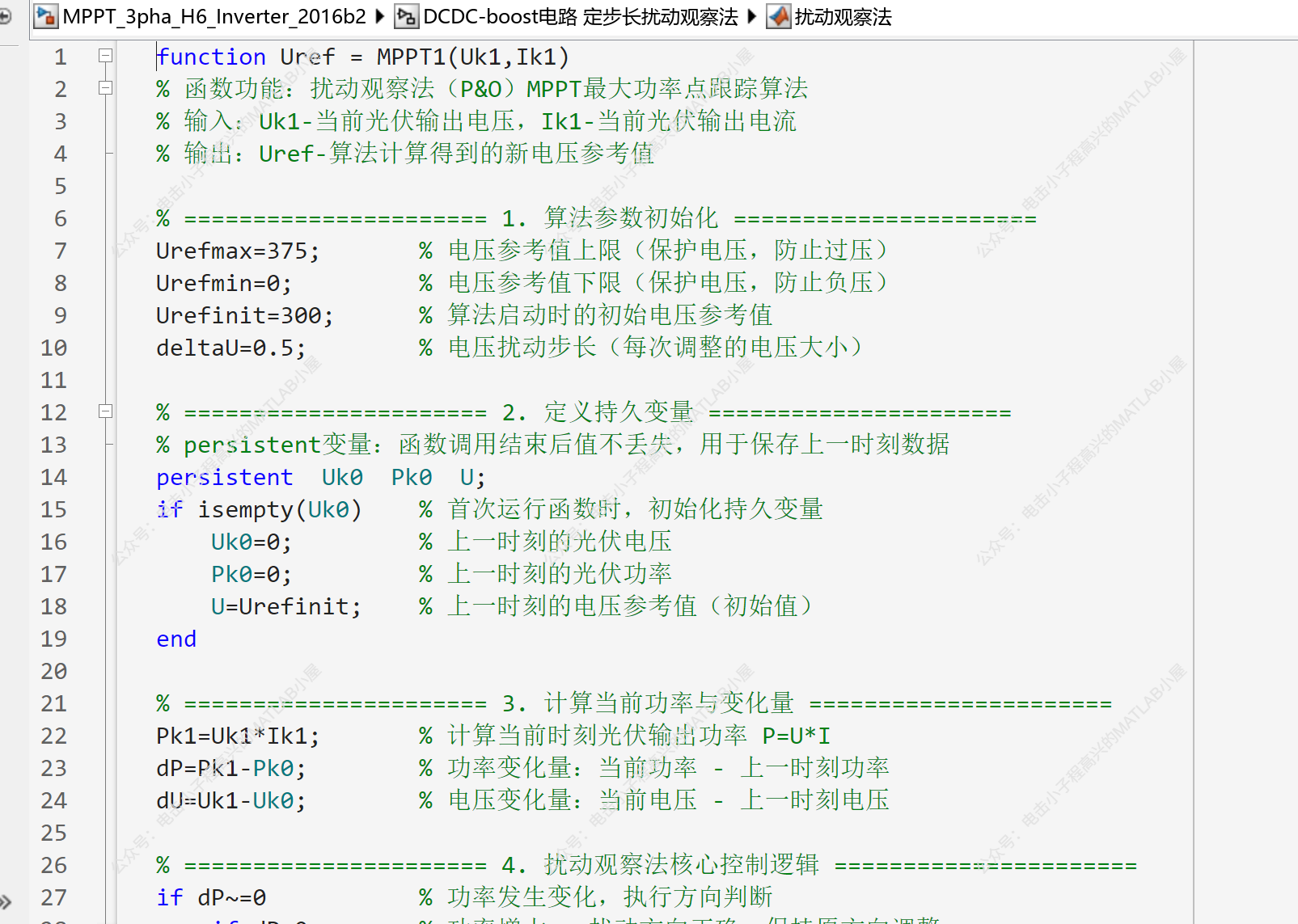

【06】MPPT扰动观察法通过.C实现

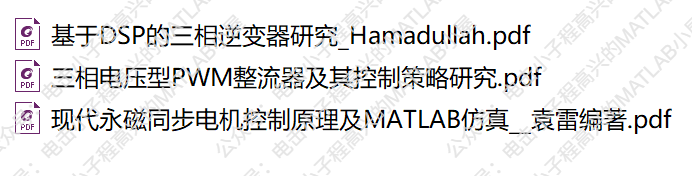

5.配套参考文献：
