POE供电以太网温湿度变送器关键技术与工程应用研究
添加图片注释，不超过 140 字（可选）
原标题：POE以太网温湿度变送器的工作原理
摘要：针对传统机房、工业现场、智慧楼宇环境监测设备布线繁琐、供电不稳定、组网难度大、运维成本高的行业痛点，本文系统阐述POE以太网供电技术的核心原理、技术标准与供电模式，重点研究POE供电以太网温湿度变送器的硬件架构、工作机制、通信逻辑与核心性能优势。结合全国分散式机房规模化监测场景，分析该设备在全域环境监控系统中的集成应用方式，对比传统监测设备的差异化优势，总结设备部署、组网调试、日常运维的关键技术要点。研究表明，POE供电温湿度变送器可实现单网线同步完成供电与数据传输，具备部署便捷、稳定性强、精度高、易组网、可拓展等优势，完美适配跨区域、分散式、无人值守的规模化环境监测场景，为智慧机房、工业环境、智慧城市环境监测系统的智能化、轻量化建设提供技术支撑。
关键词：POE供电；以太网；温湿度变送器；TCP/IP协议；环境监测；机房运维
添加图片注释，不超过 140 字（可选）
1 引言
在数字化基建高速发展的背景下，数据中心机房、企业分支机构机房、工业生产车间、智慧档案馆、楼宇弱电间等场景，对环境温湿度的精细化、常态化、全域化监测需求持续提升。温湿度是影响电子设备运行稳定性、工业生产精度、档案资料存储寿命的核心环境参数，传统温湿度监测设备多采用独立电源供电、485总线或无线单点传输模式，存在诸多短板。
传统监测方案需单独布设电源线与信号传输线，在全国分散式、多点位、跨区域的规模化部署场景中，布线工程量大、施工周期长、布线杂乱易引发安全隐患；同时，独立电源故障率高、总线组网传输距离有限、数据同步性差，无法适配百节点以上的全域统一监控需求。
POE（Power over Ethernet）以太网供电技术的成熟应用，彻底解决了传统设备供电与传输分离的弊端。基于POE技术的以太网温湿度变送器，融合高精度传感采集、嵌入式数据处理、POE一体化供电、TCP/IP网络传输技术，依托标准网线实现供电、数据传输双功能集成，无需外接电源适配器、无需单独布设供电线路，可直接接入现有局域网完成规模化组网，是当前分散式、无人值守、规模化环境监测的最优终端设备。本文深度解析POE供电核心技术，系统研究POE以太网温湿度变送器的技术架构、工作原理、性能优势与工程应用，为规模化环境监控系统建设提供理论与实践依据。
添加图片注释，不超过 140 字（可选）
添加图片注释，不超过 140 字（可选）
添加图片注释，不超过 140 字（可选）
2 POE供电技术核心解析
2.1 POE供电技术定义
POE以太网供电技术是一种基于标准以太网网线，在不影响网络数据传输的前提下，向终端设备同步传输直流电能的技术，可实现"一根网线、双向传输"，同时完成网络数据通信与设备供电。该技术无需改造建筑供电线路、无需为终端设备配置独立电源，广泛应用于网络摄像头、环境传感器、无线AP、工业终端等网络设备，是物联网轻量化组网的核心技术之一。
POE技术最大的核心优势是供电与数据传输共线、互不干扰，依托超五类、六类标准网线即可实现远距离、稳定供电与数据传输，完美适配点位分散、布线条件有限、无人值守的设备部署场景。
添加图片注释，不超过 140 字（可选）
添加图片注释，不超过 140 字（可选）
2.2 POE技术国际标准体系
POE技术拥有统一的IEEE国际标准，不同标准对应不同供电功率、传输距离与设备适配场景，目前主流应用的三类标准如下，全面适配温湿度变送器等低功耗工业终端：
第一类：IEEE 802.3af标准（标准POE），为终端设备提供最大15.4W输出功率，终端实际可用功率约12.95W，满足温湿度变送器、小型传感终端等低功耗设备的供电需求，是环境监测终端最常用的供电标准。
第二类：IEEE 802.3at标准（高功率POE），最大输出功率30W，实际可用功率25.5W，可适配带显示、联动输出、多参数采集的多功能温湿度变送器，兼容各类拓展功能终端设备。
第三类：IEEE 802.3bt标准（超高功率POE），输出功率可达60W-90W，主要适配大功率工业设备，普通温湿度变送器无需适配该标准。
工业级温湿度变送器普遍兼容af/at双标准，适配各类POE交换机，兼容性与通用性极强。

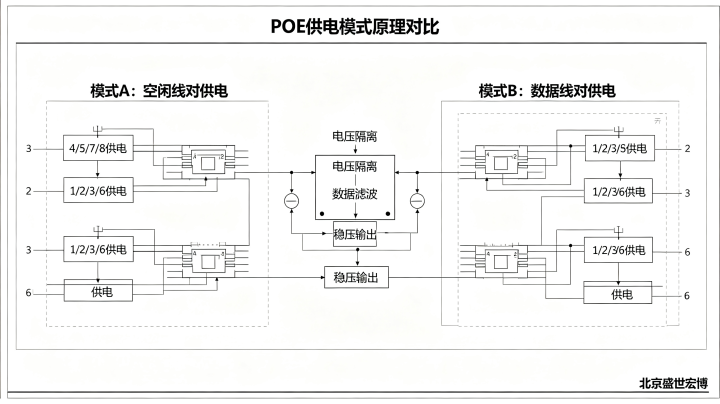

2.3 POE两种核心供电模式
标准以太网8芯网线包含四组双绞线，POE技术通过两种合规方式实现供电与数据同传，两种模式均支持自适应切换，无需手动配置：
一是空闲线对供电模式（Alternative A）。利用网线中未用于网络数据传输的4、5、7、8空闲线芯传输直流电能，1、2、3、6线芯专门传输网络数据，供电与数据传输物理隔离，彻底杜绝信号干扰，稳定性极高，是工业监测终端主流供电模式。
二是数据线对供电模式（Alternative B）。采用1、2、3、6数据传输线芯，通过差分电压叠加技术，在数据信号基础上叠加直流供电电压，依托高频数据信号与低频供电信号的频率差异，实现信号与电力互不干扰，适配老旧网线组网场景。
添加图片注释，不超过 140 字（可选）
添加图片注释，不超过 140 字（可选）

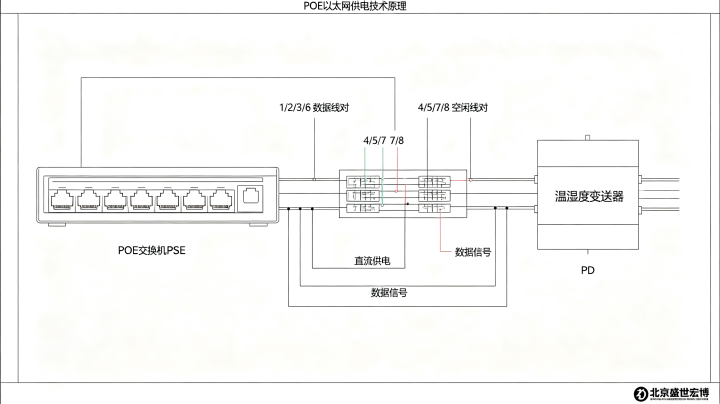

2.4 POE供电系统组成架构
完整的POE供电系统由供电设备、传输介质、受电终端三部分组成，形成闭环供电传输体系：
供电设备（PSE）：核心为POE交换机、POE供电器，负责向网线输出稳定直流电压，检测终端设备是否支持POE供电，避免非POE设备接入损坏，具备过压、过流、短路、防雷保护功能。
传输介质：超五类及以上标准屏蔽/非屏蔽网线，最大有效传输距离可达100米，满足机房、楼宇、车间常规部署距离需求。
受电设备（PD）：即POE温湿度变送器，内置受电模块，可自动识别POE供电信号，完成电压转换、稳压输出，为设备传感、处理、通信模块供电。
3 POE供电以太网温湿度变送器整体架构与工作原理

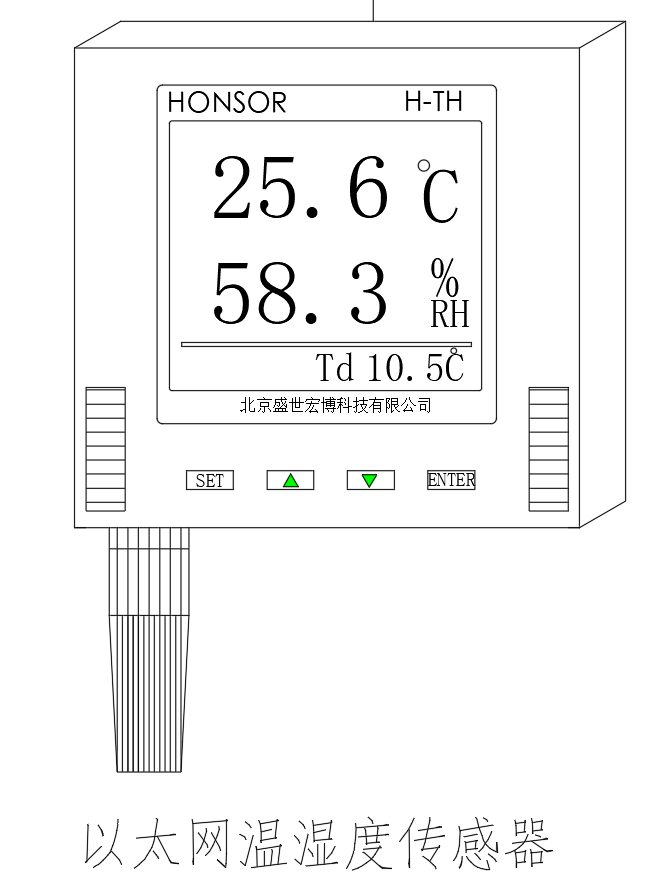

POE供电以太网温湿度变送器是集成POE受电模块、高精度传感模块、MCU数据处理模块、TCP/IP以太网通信模块于一体的工业级智能感知终端，区别于传统模拟量、485变送器，该设备实现了供电、采集、处理、组网、传输全流程一体化，无需中间网关转换，可直接接入局域网与监控平台。

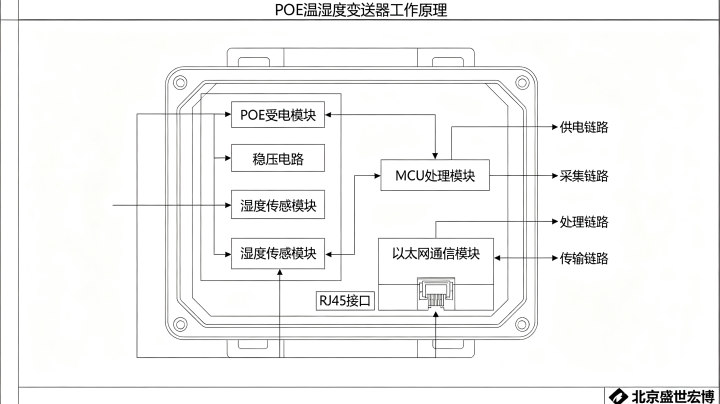

3.1 整体硬件架构
3.1.1 POE稳压受电模块
作为设备动力核心，兼容IEEE802.3af/at标准，支持网线POE供电与DC12V外接供电双模式冗余备份。模块内置稳压电路、防浪涌、防雷、过流过压保护电路，可将网线传输的高压直流电压转换为设备工作电压，保障7×24小时不间断稳定供电，杜绝电压波动导致的数据采集异常、设备离线问题。
3.1.2 高精度传感采集模块
设备搭载工业级高精度数字传感芯片，采用铂电阻测温原理、高分子电容式测湿原理，可精准捕捉环境温湿度物理变化。通过DSP数字滤波算法消除温湿度交叉干扰、环境电磁干扰，核心测量精度可达温度±0.2℃、湿度±2%RH，完全满足GB 50174-2017数据中心机房环境监测精度要求。模块支持10s~30min采集频率自定义调节，适配不同场景监测需求。
3.1.3 MCU嵌入式处理模块
采用工业级微控制单元，为设备核心运算中枢。负责接收传感模块原始电信号，完成模数转换、数据校准、滤波降噪、数值格式化处理；同时管控POE供电状态、网络通信状态、数据缓存与断点续传，设备断网时可本地缓存监测数据，网络恢复后自动补传，杜绝数据丢失，保障监测数据完整性。
3.1.4 以太网通信传输模块
集成10/100M自适应以太网控制器，搭载标准RJ45网口，支持TCP/IP、Modbus TCP主流工业通信协议。可直接接入企业局域网，独立分配固定IP地址，无需网关、中继设备，支持多设备批量组网，适配全国百节点以上规模化分散部署场景，数据传输延迟≤3s，传输准确率100%。
添加图片注释，不超过 140 字（可选）
添加图片注释，不超过 140 字（可选）

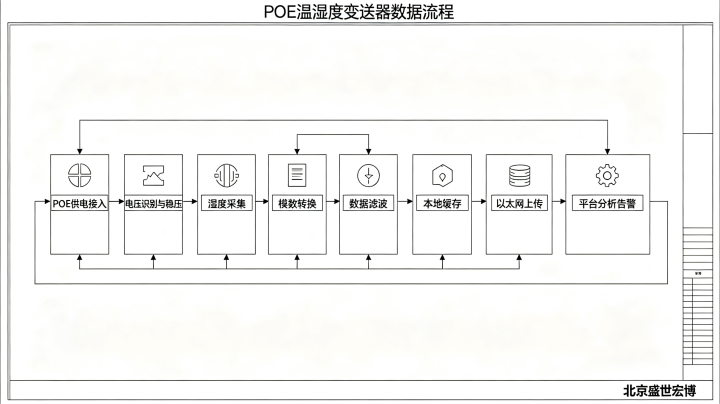

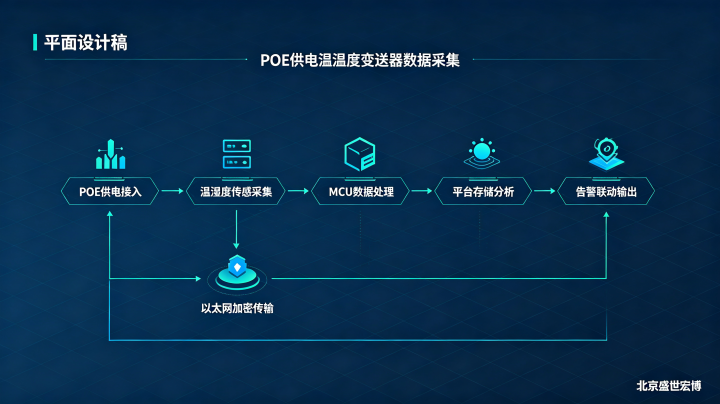

3.2 设备完整工作流程
第一步：供电接入。POE交换机通过网线向变送器传输直流电能，设备POE受电模块完成电压识别、稳压转换，设备启动进入待机工作状态。
第二步：环境采集。高精度传感模块实时采集周边环境温度、湿度物理参数，转换为原始数字电信号，传输至MCU处理单元。
第三步：数据处理。MCU对原始信号进行滤波、校准、去干扰处理，生成标准温湿度数值，同时完成数据本地缓存。
第四步：网络传输。以太网模块通过TCP/IP协议，将处理后的标准数据实时上传至总部集中监控平台。
第五步：平台交互。监控平台接收、存储、展示数据，根据预设阈值执行告警、数据统计、设备联动等操作，形成完整监测闭环。
4 POE供电以太网温湿度变送器核心技术优势
4.1 极简组网，大幅降低部署成本
传统温湿度监测设备需分别布设电源线与信号线，规模化部署施工量大、线材成本高、人工成本昂贵。POE变送器仅需一根标准网线即可同时完成供电与数据传输，无需外接电源适配器、无需铺设供电线路、无需加装转换网关，尤其适配全国分散式、偏远无人值守机房场景，可减少60%以上的布线与施工成本，大幅缩短项目落地周期。同时依托企业现有局域网部署，无需改造原有网络架构，兼容性极强。
4.2 供电稳定，安全防护等级高
POE供电为低压安全供电模式，具备天然的防触电、防漏电优势，适配机房、工业车间等精密设备场景。设备内置多重防护机制，支持过压、过流、短路、防雷、防静电保护，可抵御机房复杂电磁环境干扰，设备平均无故障运行时间（MTBF）可达50000小时以上，支持7×24小时不间断稳定工作，彻底解决传统独立电源老化、断电、故障频发的问题。
4.3 传输高效，适配规模化全域管控
设备基于以太网TCP/IP网络传输，对比485总线、无线传输方式，传输距离更远、速度更快、稳定性更高，单网络可支持数百台设备批量接入，无节点数量限制，完美适配全国100个及以上分散机房的规模化组网需求。每台设备独立IP地址，平台可精准定位单机房、单监测点数据，杜绝数据混乱、信号串扰问题，实现全域精准管控。
4.4 运维便捷，支持远程智能化管理
传统监测设备需现场调试、参数修改、故障排查，跨区域运维难度极大。POE以太网温湿度变送器支持远程配置IP地址、采集频率、告警阈值、通信参数，支持远程重启、故障诊断，无需现场操作。设备在线状态、供电状态、网络状态可实时上传平台，故障自动告警，大幅降低跨区域、多点位设备的运维难度与人工成本。
4.5 拓展性强，适配多场景迭代升级
设备采用标准化工业协议，可无缝对接机房BMS系统、运维监控平台、第三方智慧管理系统，同时可拓展搭载漏水、烟感、气压、门禁等监测模块，从单一温湿度监测升级为多参数环境综合监测终端，适配企业后续机房智能化升级需求，设备复用性与扩展性极强。
添加图片注释，不超过 140 字（可选）
5 工程应用场景与系统集成方案
5.1 核心应用场景
本设备核心适配全国分散式企业机房集群场景，同时可广泛应用于数据中心、工业生产车间、智慧档案馆、轨道交通机房、楼宇弱电间、实验室等对环境稳定性、监测精度、组网规模要求较高的场景。针对分散式机房无人值守、点位分散、跨区域运维的特点，可实现全覆盖、无盲区、统一化环境监测。

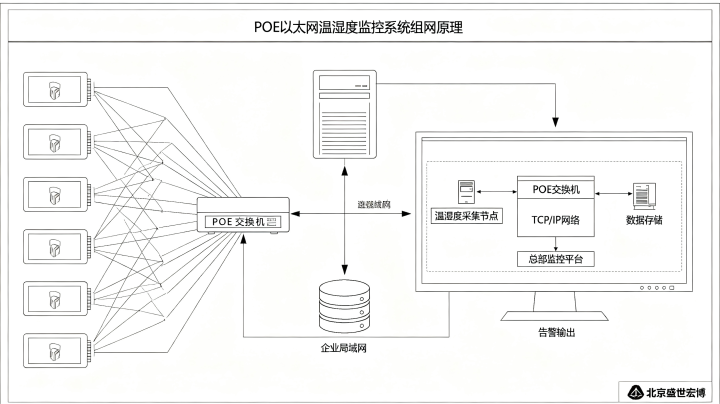

5.2 系统集成架构

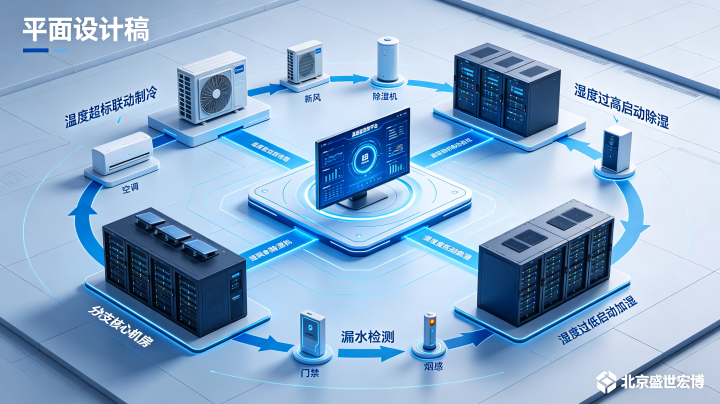

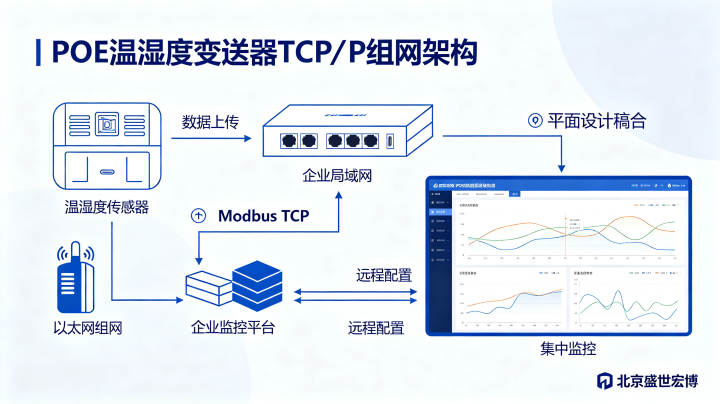

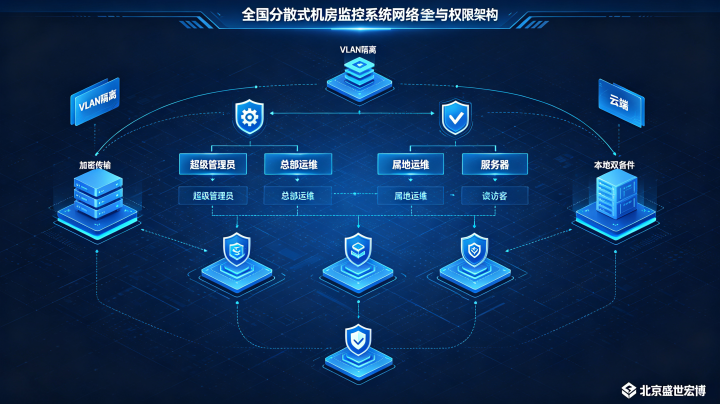

基于POE温湿度变送器的环境监控系统分为四层架构，适配规模化全域管控需求：第一，感知采集层，由各类POE温湿度变送器完成各机房温湿度数据采集；第二，网络传输层，依托POE交换机、企业骨干网，通过加密TCP/IP协议完成数据传输，VLAN隔离业务数据与监测数据，保障网络安全；第三，平台管控层，总部集中监控平台完成数据存储、可视化展示、分级告警、报表统计、设备管理；第四，联动应用层，对接空调、除湿机、新风系统实现环境自动调控，完成智能化运维闭环。

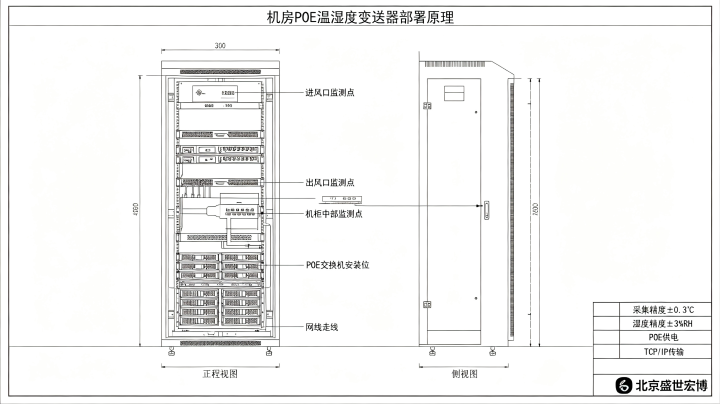

5.3 规模化部署要点
在全国百个分散机房规模化部署中，需遵循标准化部署原则：小型机房部署1-2台变送器，中型机房按设备区域分区部署3-5台，大型核心机房在冷热通道、设备密集区、送回风口精准布点，消除监测盲区；统一规划设备IP段，批量配置设备参数，保障全网设备标准化组网；利用POE双供电冗余特性，保障偏远机房供电稳定性，实现全域设备稳定在线。
6 设备运维与常见故障优化
6.1 日常运维规范
POE以太网温湿度变送器无需日常人工维护，仅需季度性清洁设备传感探头灰尘、年度进行精度校准与网络链路检测；依托平台远程巡检功能，可实时排查设备离线、数据异常、网络延迟等问题，运维效率远高于传统监测设备。
6.2 常见故障与优化方案
设备离线故障：多为网线接触不良、POE交换机端口故障，可通过远程端口检测、现场重新插拔网线排查，优先选用屏蔽网线抵御电磁干扰。
数据漂移异常：多为探头积灰、环境干扰，定期清洁探头、重启设备即可恢复，必要时进行精度校准。
数据延迟卡顿：多为网络带宽占用过高，通过VLAN划分隔离业务与监测数据，保障监测网络独立稳定。
7 结论
POE供电技术凭借共线供电、稳定安全、部署便捷的核心优势，彻底革新了传统环境监测设备的组网与供电模式，解决了规模化、分散式、无人值守场景的监测痛点。POE供电以太网温湿度变送器融合高精度传感技术、嵌入式处理技术与以太网通信技术，实现了温湿度采集、数据处理、网络传输、稳定供电的一体化集成，具备精度高、稳定性强、组网简单、运维成本低、拓展性好等诸多优势。
在全国分散式百节点机房监控场景中，该设备可有效实现全域温湿度数据实时监测、统一管控、智能告警与自动化运维，大幅提升企业机房环境运维的数字化、智能化水平，降低设备故障风险与人工运维成本。随着物联网、智慧运维技术的持续发展，POE一体化智能传感终端将成为智慧机房、工业物联网环境监测的核心终端设备，拥有广阔的工程应用与推广价值。
参考文献
1 GB 50174-2017, 数据中心设计规范S. 北京:中国计划出版社,2017.
2 IEEE 802.3af/at, 以太网供电技术标准S. 2009.
3 王健. 工业物联网环境传感技术与组网应用J. 电子技术应用,2024(03):89-93.
4 李阳. 分布式机房环境监控系统轻量化设计与实现J. 信息技术,2025(02):56-60.
5 张敏. POE供电技术在智能监测终端中的应用研究J. 工业控制计算机,2024,37(05):112-113.
