从提示词到架构：Visual Paradigm VPasCode AI 驱动更新完全指南

简介

技术文档领域正经历着一场深刻的变革。多年来，PlantUML 和 Mermaid 等"代码即图表"（Diagram-as-Code）工具虽然提供了版本控制和可复现性，但语法记忆的高门槛让许多人望而却步。Visual Paradigm 的 VPasCode 平台最新重大功能更新彻底改变了这一现状。通过引入原生 AI 图表生成 和交互式 AI 代码修改功能，Visual Paradigm 已将其基于浏览器的工作空间从严格的文本编辑器转变为自动化的对话式设计环境。

此次更新弥合了抽象概念与具体视觉模型之间的鸿沟。无论您是规划微服务生态系统的软件架构师，还是定义用户流程的产品经理，VPasCode 现在都允许您专注于逻辑而非语法。本指南将深入探讨如何利用这些新的生成式 AI 功能、扩展的语言支持以及本次发布中定义的五种新高级图表类型。

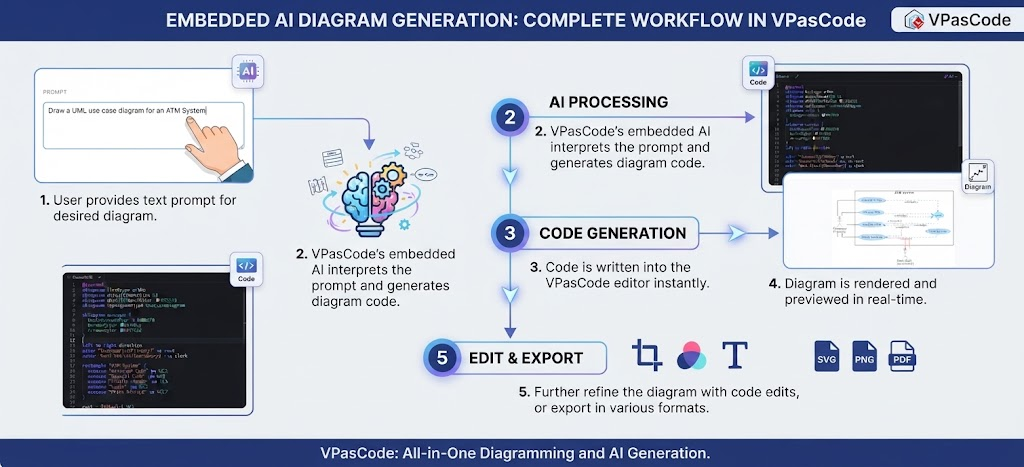

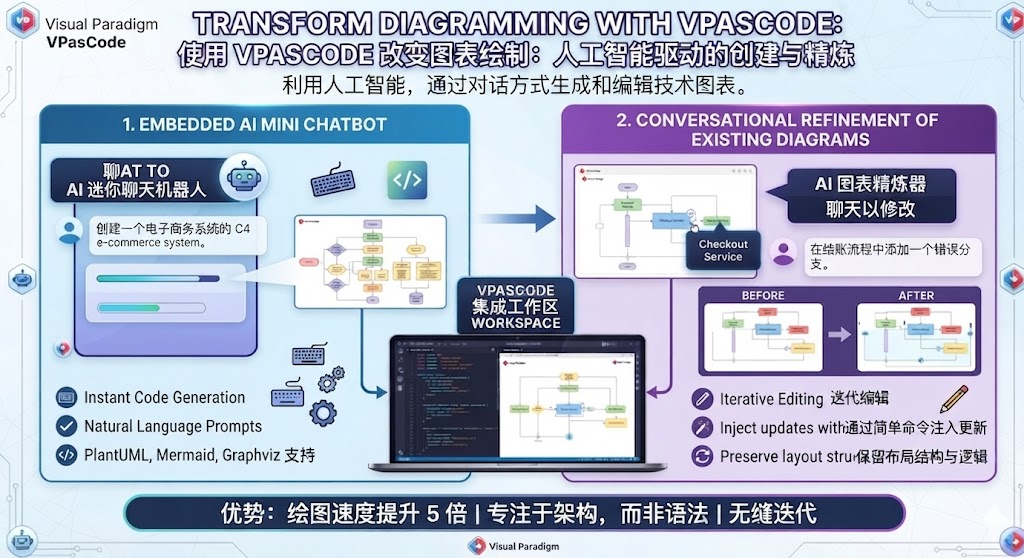

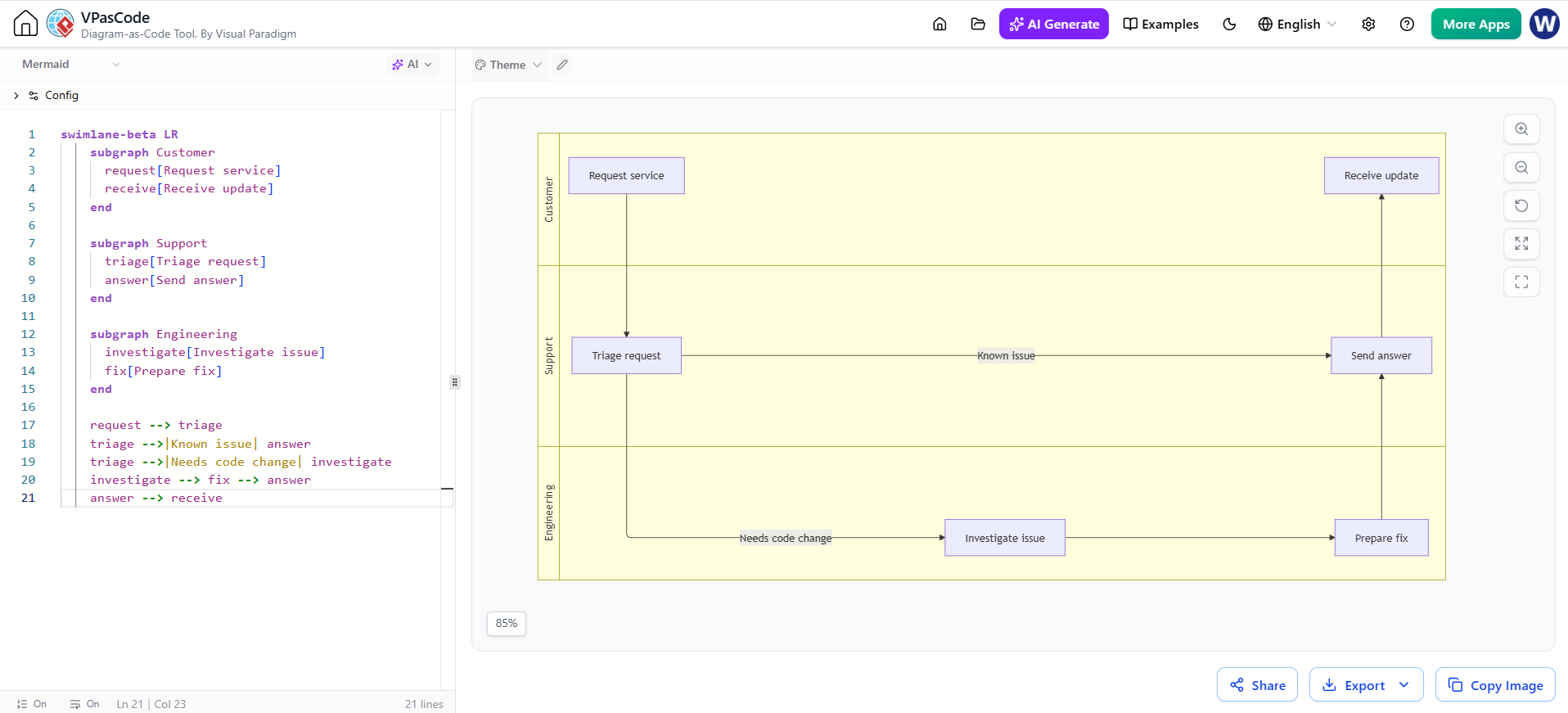

图 1：VPasCode 工作流将自然语言提示转化为结构化图表，并支持迭代式对话优化。

🤖 核心功能：生成式 AI 的全面扩展

本次更新的核心是将专用 AI 引擎直接集成到编码画布中。与可能产生无效语法的通用 LLM 不同，VPasCode AI 针对 PlantUML、Mermaid 和 Graphviz 等图表语言的严格语法规则进行了微调。

1. 文本转模型引擎（即时生成）

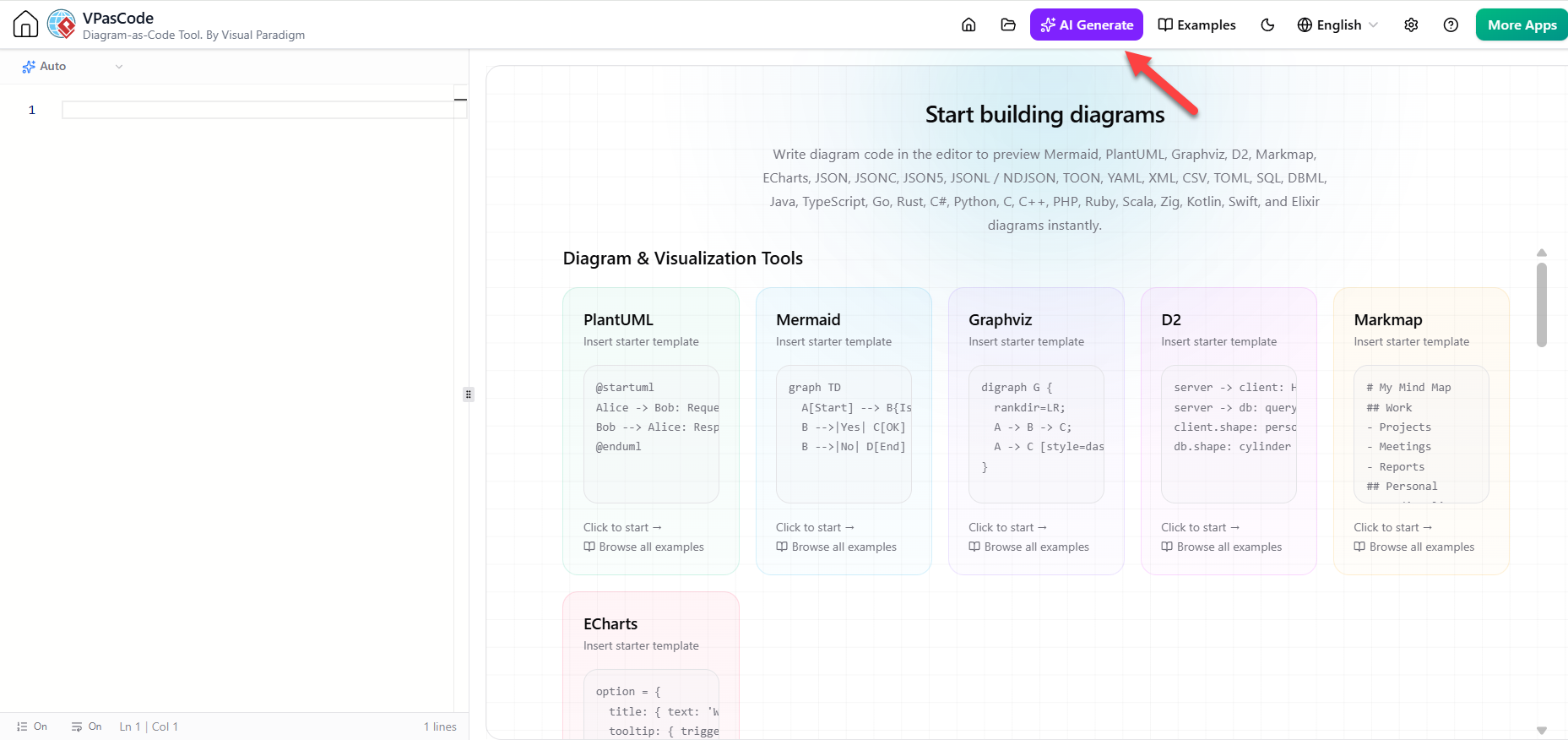

AI Generate 功能解决了"空白画布"难题。您不再需要回忆箭头或容器的特定关键字。

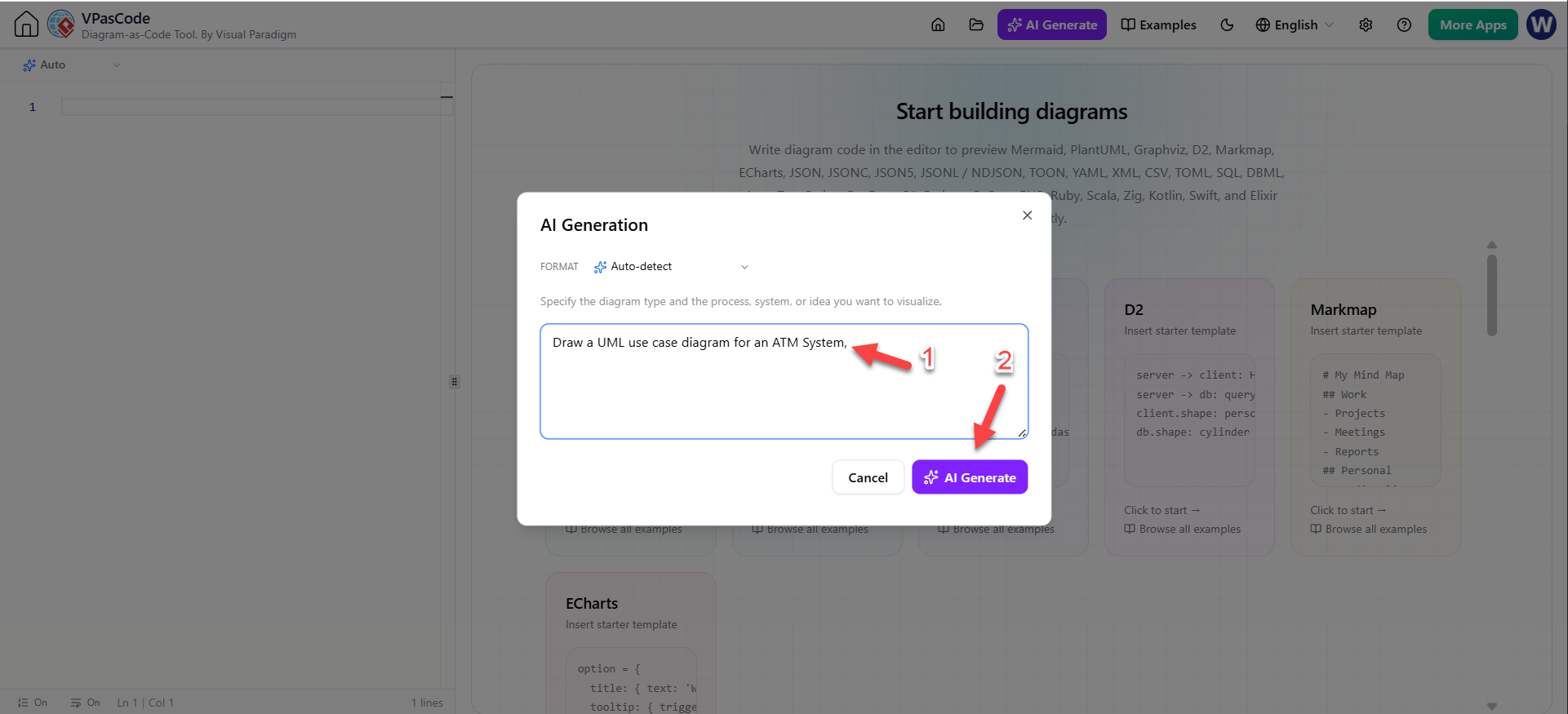

工作原理： 点击顶部工具栏中的 AI Generate 按钮。在弹出的对话框中，您可以用纯英语描述您的系统。
格式选择： 您可以让 AI 自动检测最佳格式，也可以手动选择 PlantUML（C4、序列图、类图）、Mermaid（流程图、思维导图）或 Graphviz。
提示词示例： "为一个电商平台生成 C4 容器图，包括移动应用、API 网关和 PostgreSQL 数据库。"

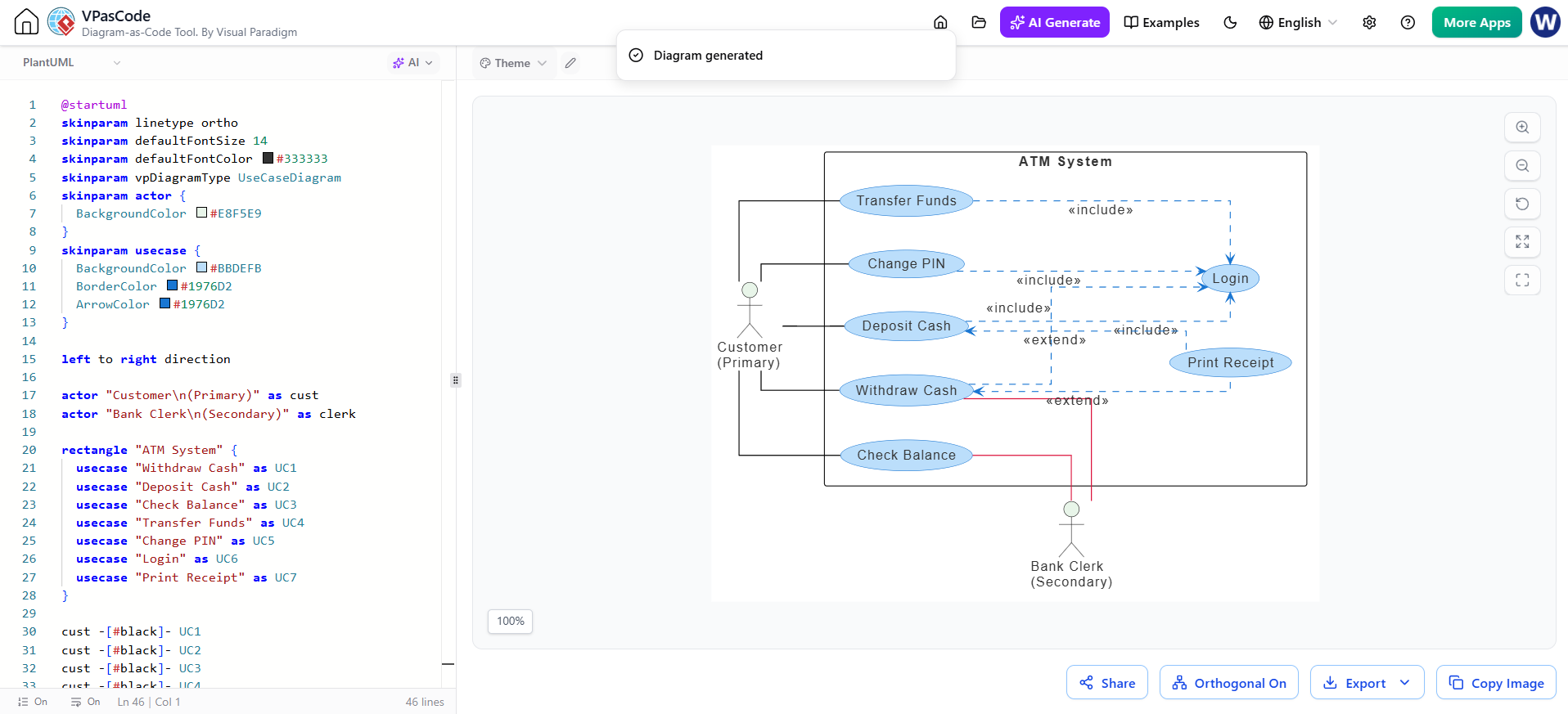

结果： AI 编写 DSL（领域特定语言）脚本，并在编辑器内即时渲染实时视觉模型。

2. 迭代修改（"Modify"工具）

架构很少是静态的。交互式 AI 图表代码修改工具允许您在无需手动接触代码的情况下重构现有图表。

工作流： 打开图表后，点击代码面板上方的 AI 按钮并选择 Modify。
对话式编辑： 输入如下指令：
- "在结账序列中添加一个'支付失败'分支。"
- "将所有数据库交互分组到一个框中。"
- "将样式更改为'手绘'草图主题。"
安全机制： 在应用更改之前，您可以点击 View Details 查看并排的代码差异对比，确保 AI 没有意外更改关键逻辑。

3. VPasCode 桥接功能

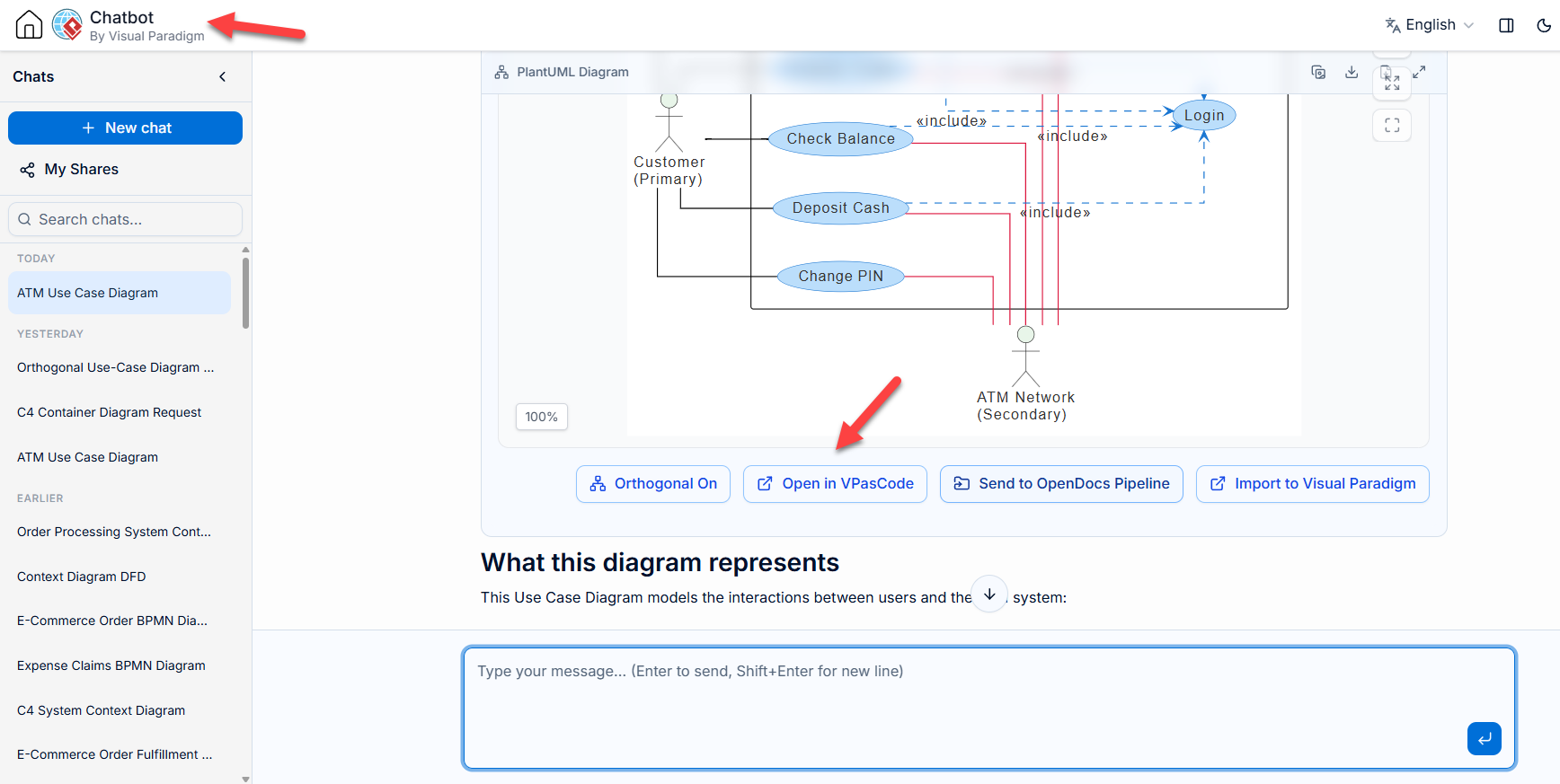

一个关键的差异化因素是 AI 图表聊天机器人与主编辑器之间的深度链接。如果您在独立的 AI 聊天机器人中开始头脑风暴，专用的"在 VPasCode 中打开"按钮会将生成的脚本直接传输到您的工作空间进行微调，从而在构思和工程之间创建无缝循环。

💻 深度原生语言与格式支持

VPasCode 继续巩固其作为"文本转图表"统一中心的地位。本次更新在编程语言、声明式语言和数据结构三个关键领域扩展了支持。

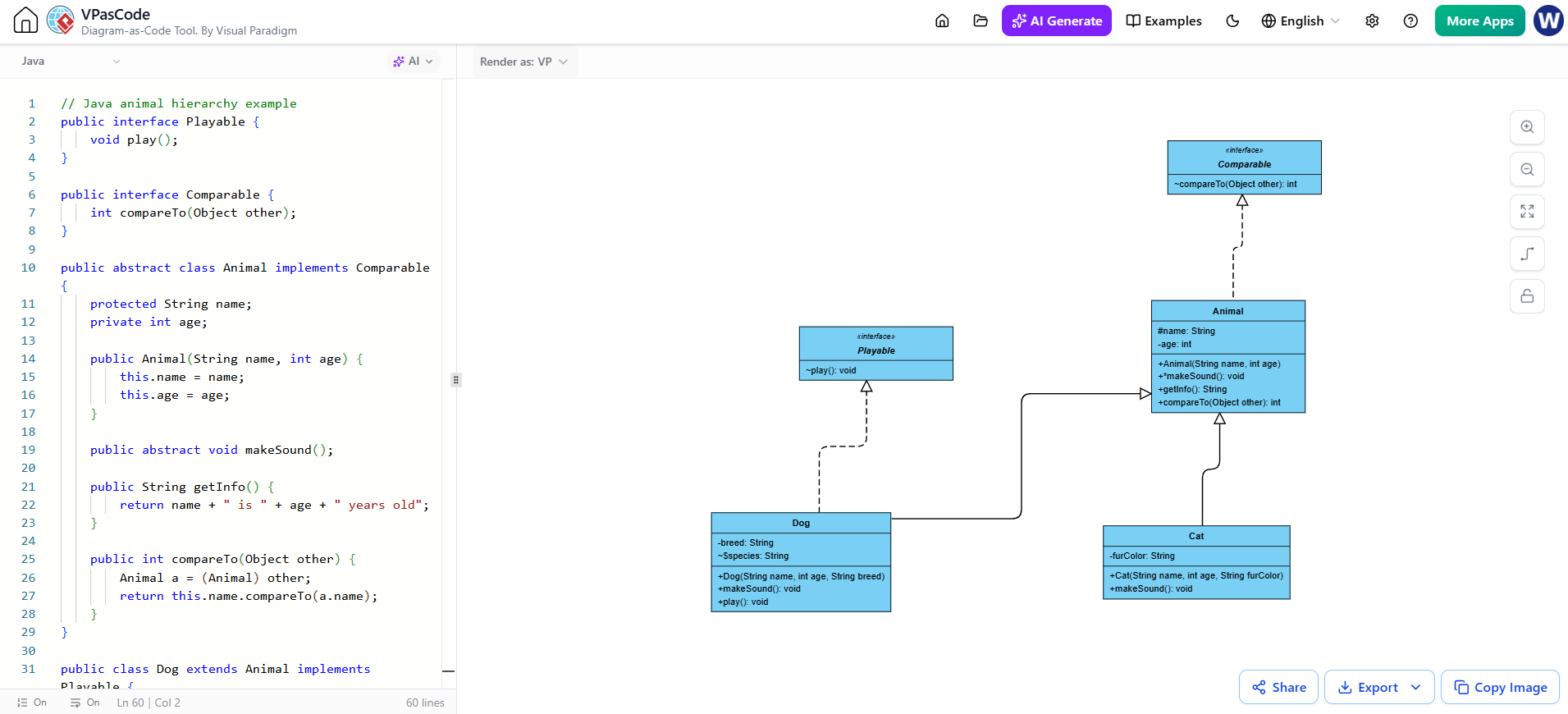

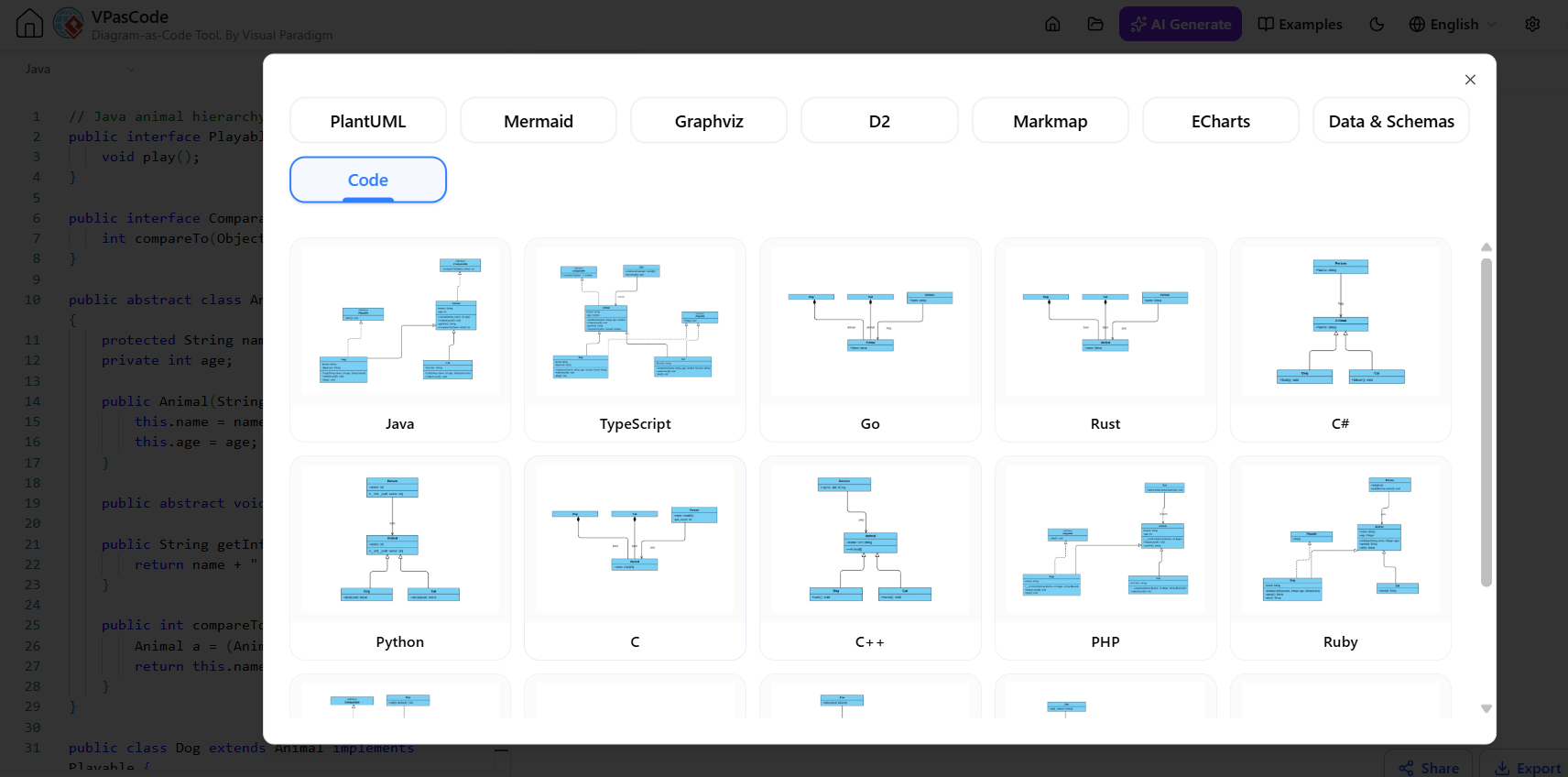

多语言类图

将源代码逆向工程为 UML 类图现在更快且范围更广。引擎会自动解析应用程序代码以可视化关系、继承和依赖项。

支持的语言： Java, TypeScript, Go, Rust, C#, Python, C, C++, PHP, Ruby, Scala, Kotlin, Swift 和 Elixir。
新增支持： 添加了 Zig 语言支持，允许系统程序员即时可视化内存安全的代码结构。

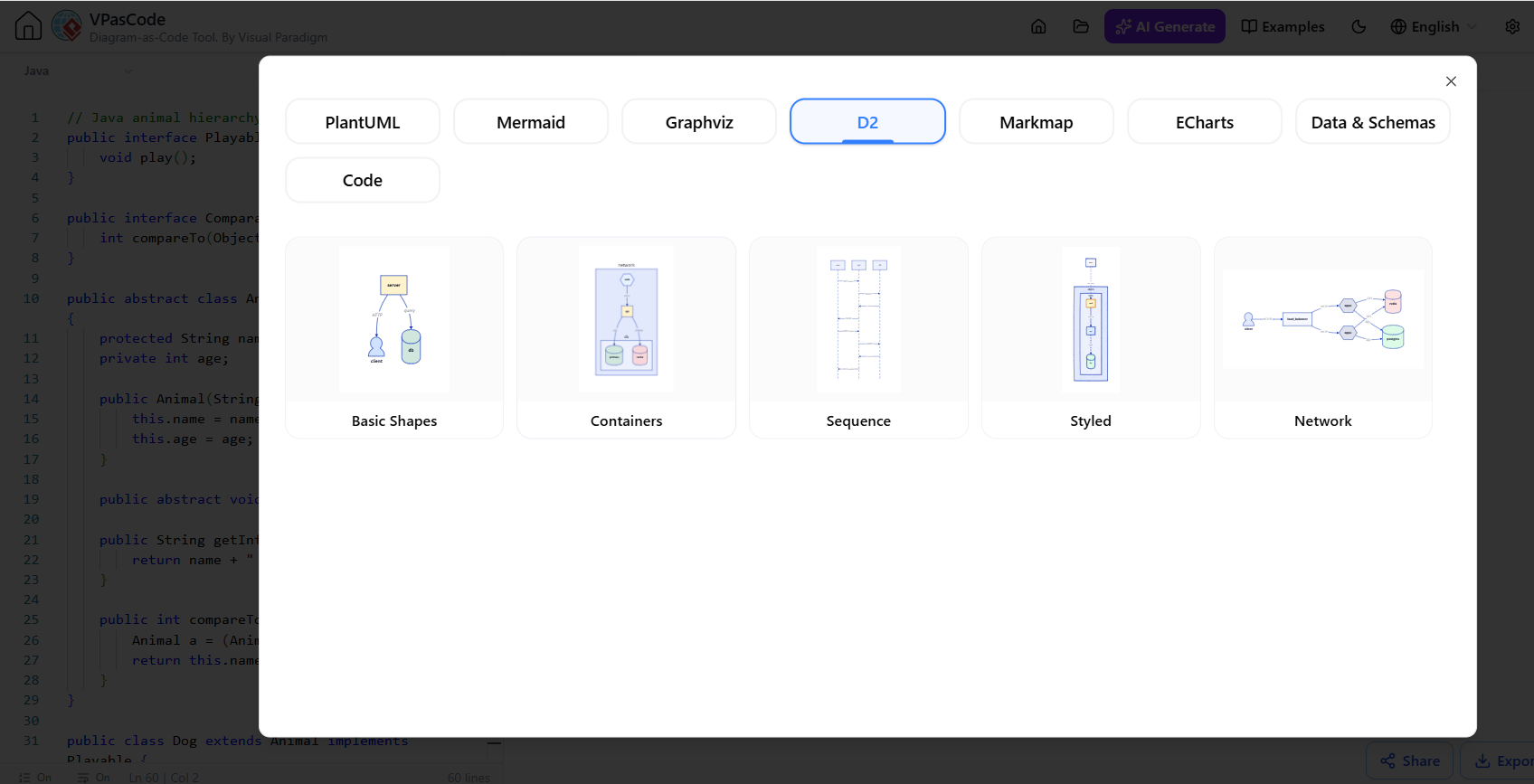

D2 语言集成

对于偏好现代声明式图表方法的开发者，VPasCode 现在提供对 D2 的全面支持。这允许用户将 D2 脚本编译成清晰的视觉表示，与传统的 PlantUML 和 Mermaid 工作流并存。

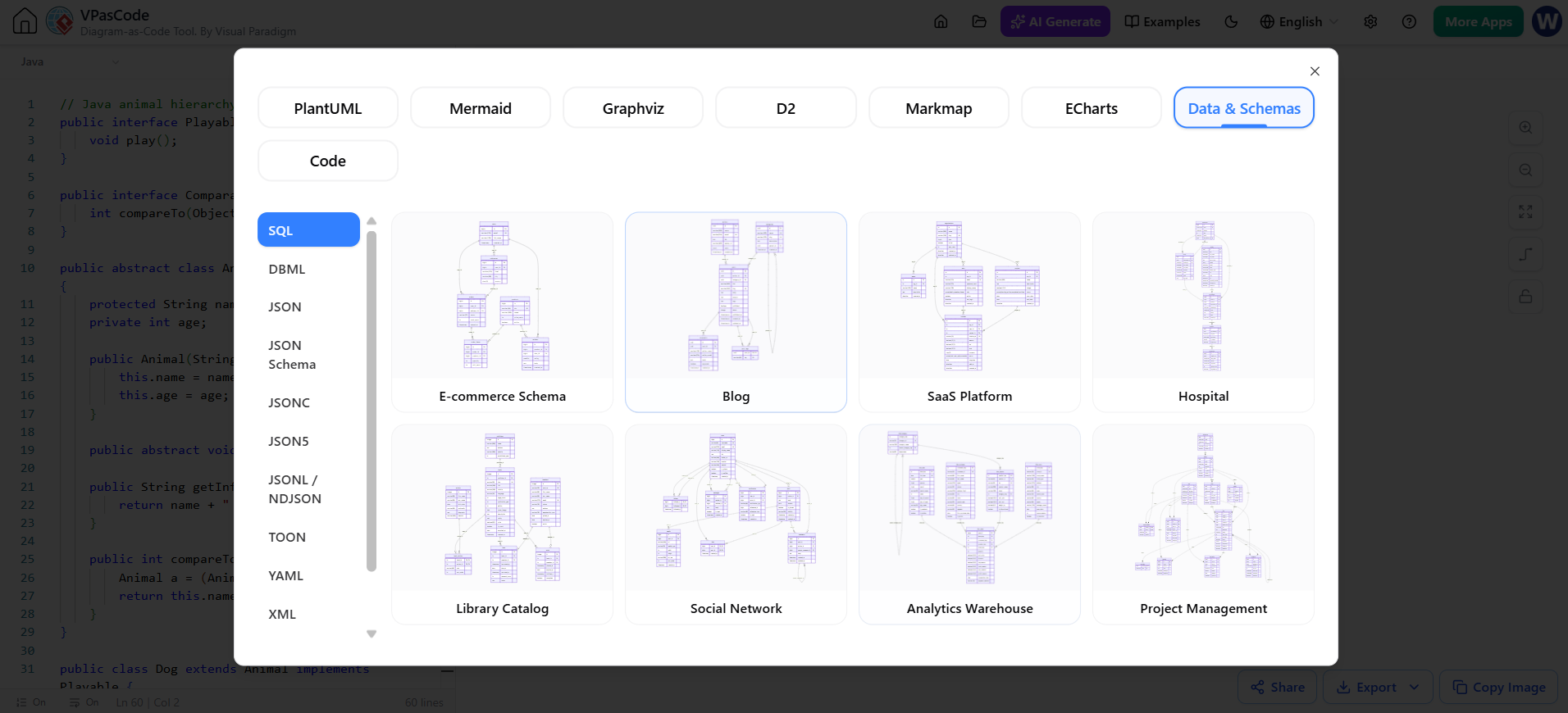

数据结构化工具

可视化数据模式对后端开发至关重要。该平台现在包含对以下内容的原生解析：

TOML： 非常适合配置文件。
现有支持： JSON Schema、XML、DBML（数据库标记语言）和 YAML 编译器仍然得到完全支持，允许您将原始数据定义转换为实体关系图 (ERD)。

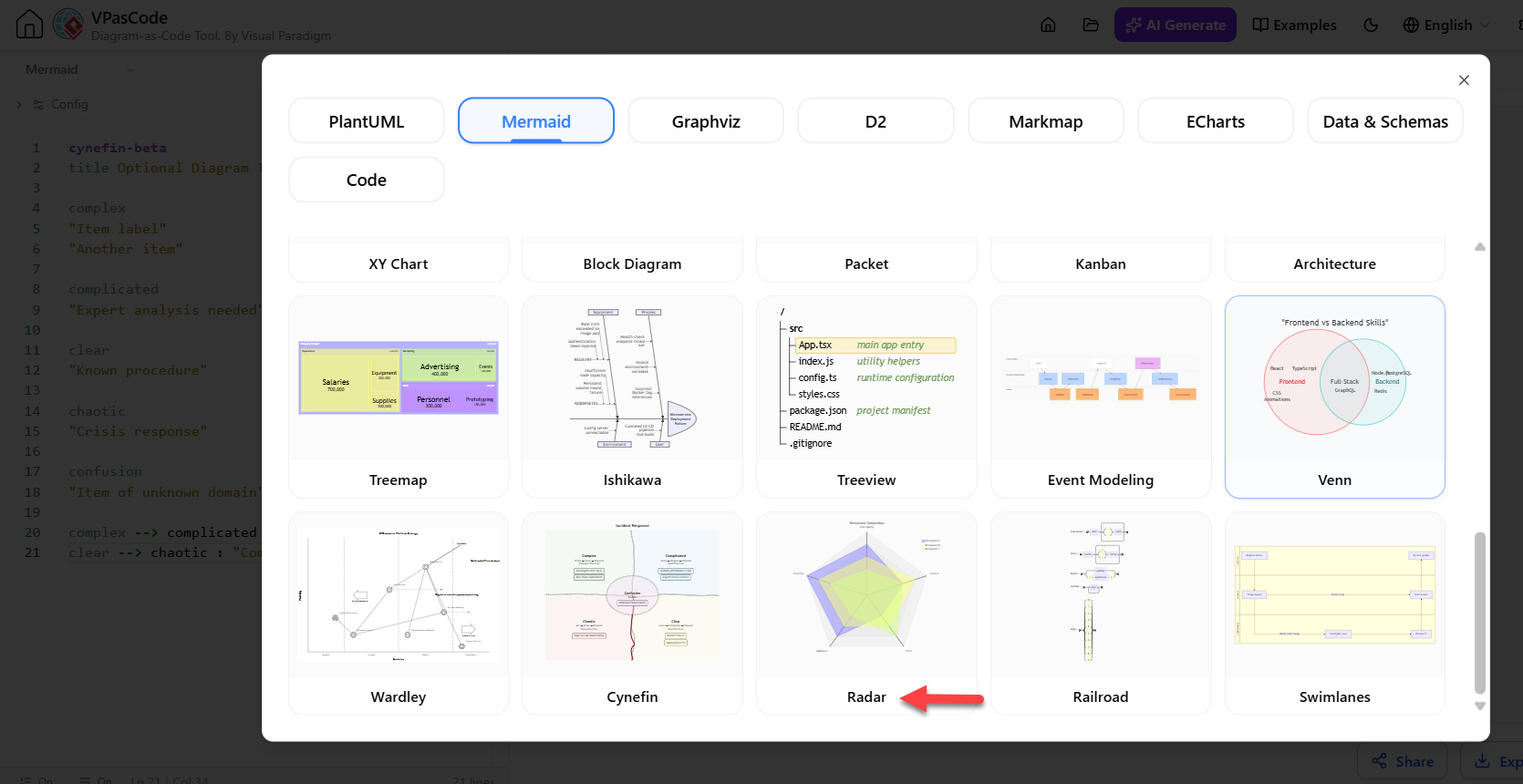

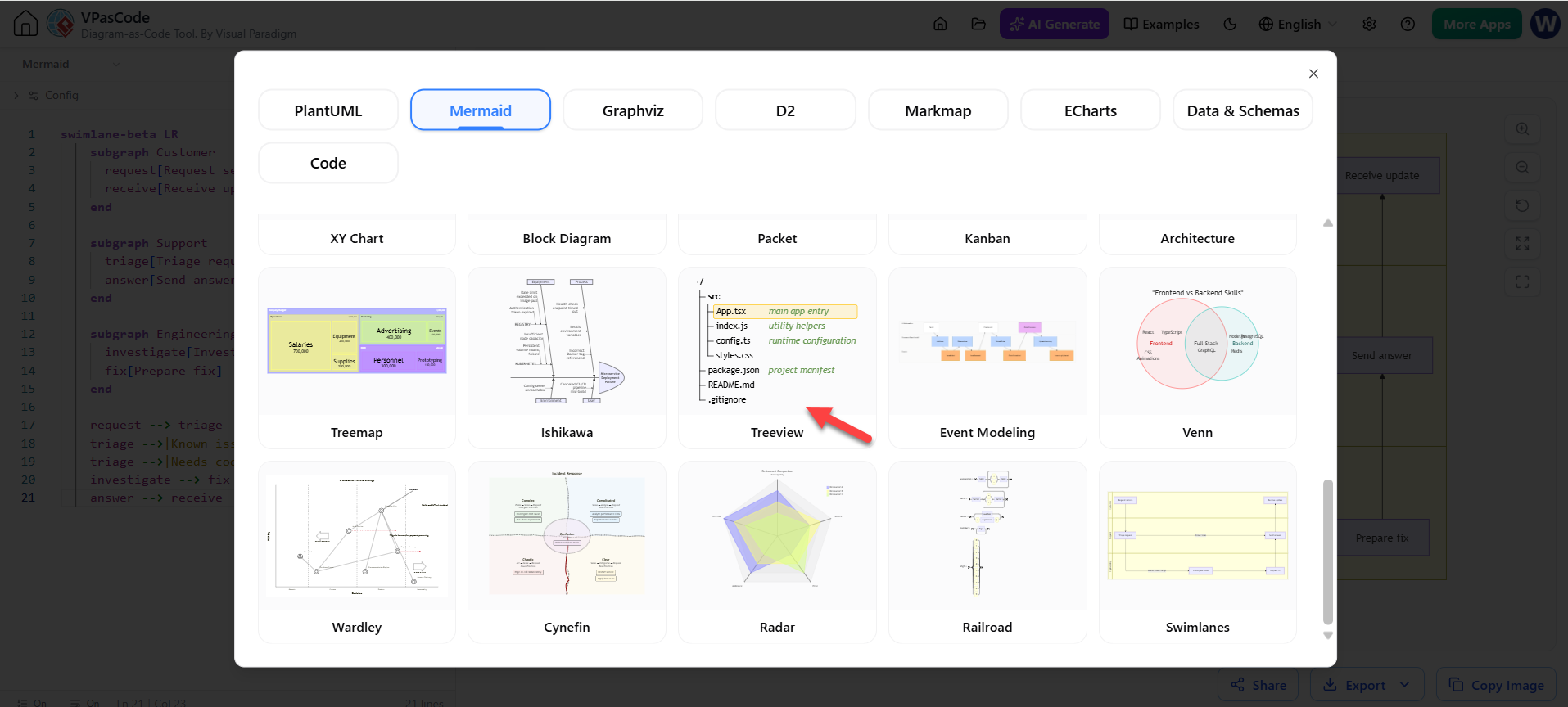

📊 五种新的高级图表类型

除了标准的流程图和序列图外，本次更新引入了五种专门的可视化类型，使工程师和策略师能够纯粹通过文本构建复杂的布局。

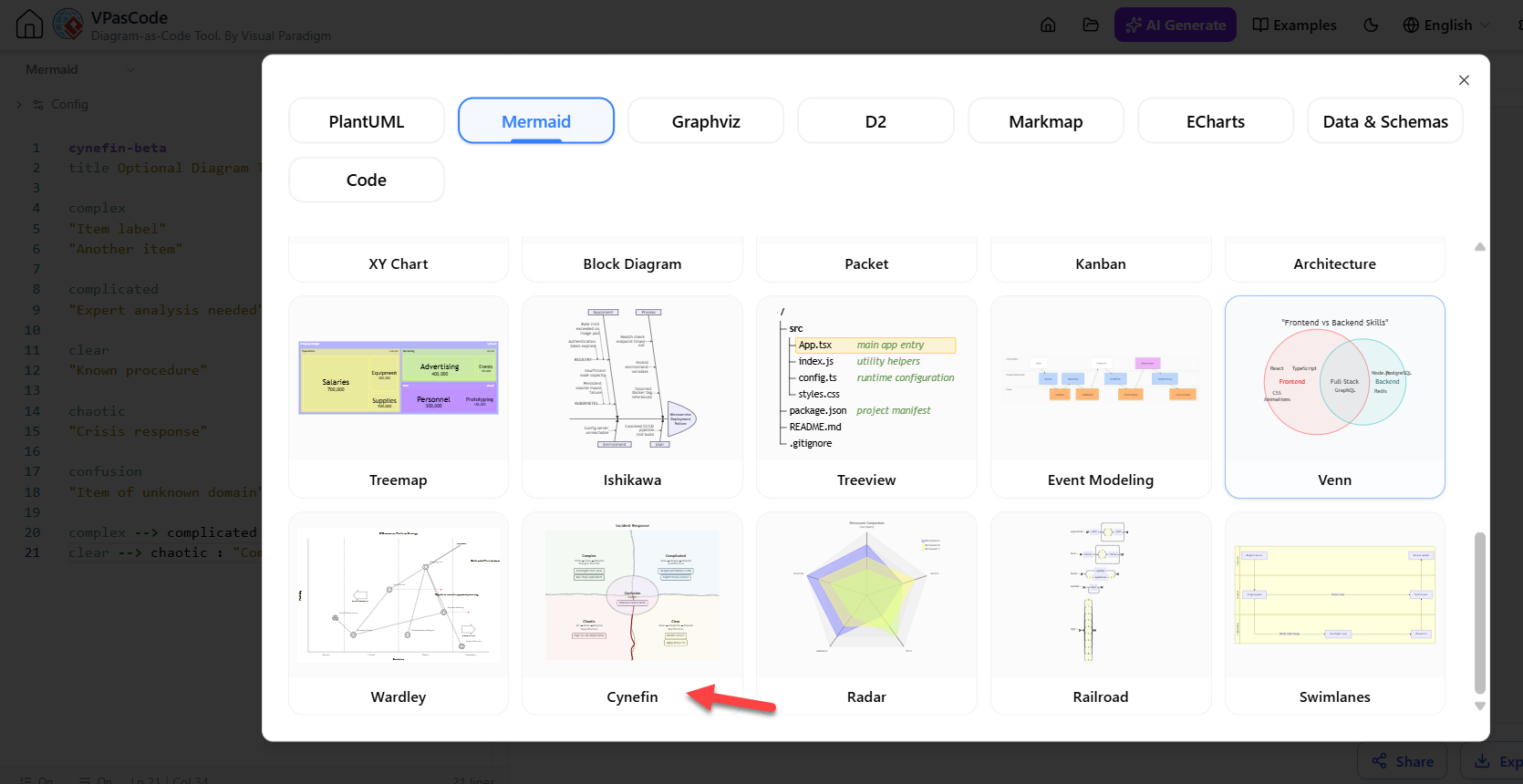

1. Cynefin 框架（Mermaid Beta 版编写）

用于战略决策，此图表帮助团队将复杂问题分解为五个领域（清晰、繁杂、复杂、混乱、困惑），以确定适当的管理响应。

2. 雷达图（蜘蛛图）

非常适合敏捷回顾或产品比较，雷达图允许您同时在多个维度（如速度、成本、质量、可扩展性）上绘制性能指标，以识别优势和劣势。

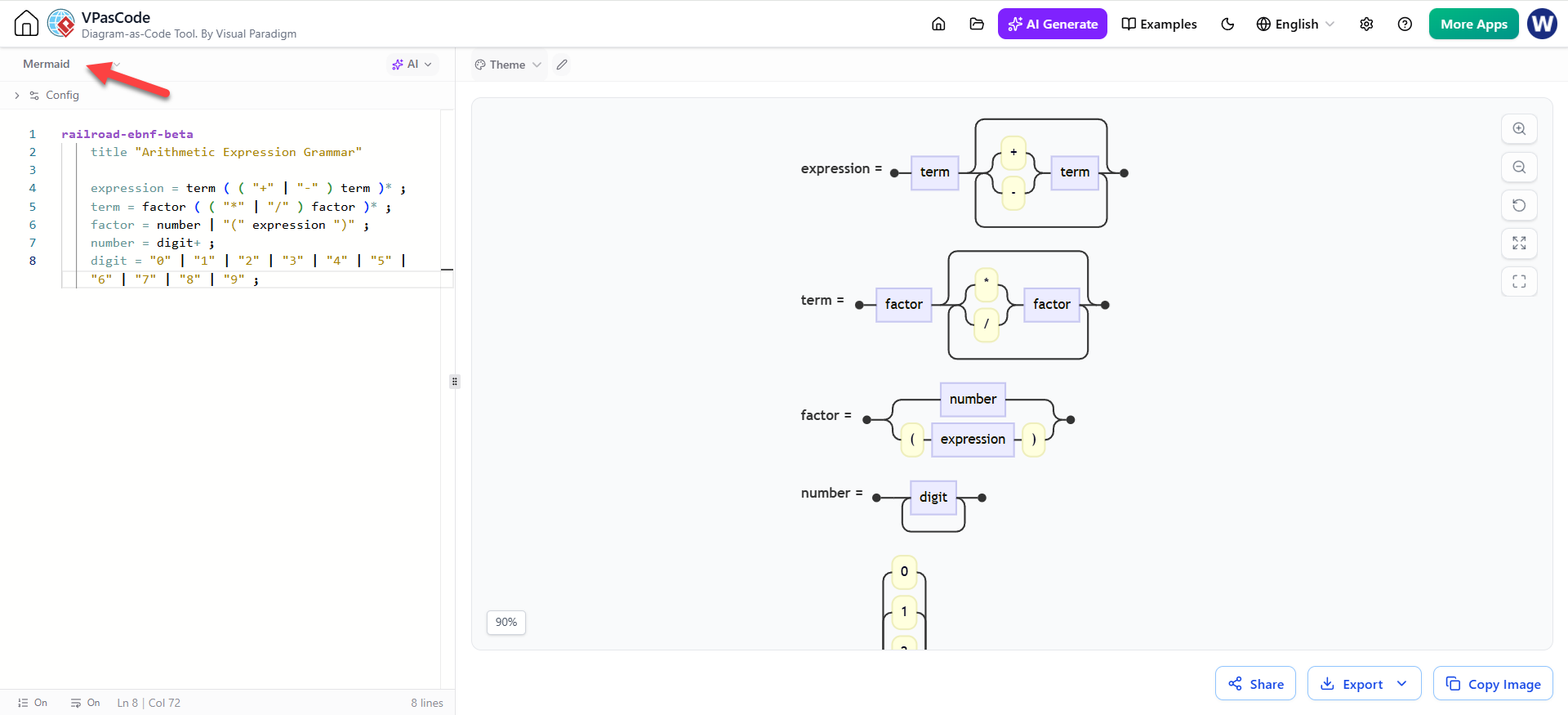

3. 铁路图（Railroad Diagrams）

对编译器设计和文档至关重要，这些图表直观地映射出语法规则和结构语法路径，使复杂的正则表达式或语言规范一目了然。

4. 泳道图（Swimlanes Diagrams）

虽然基本流程图显示发生什么 ，但泳道图阐明了谁来做。此更新增强了绘制跨职能工作流的能力，清晰地划分了"前端"、"后端"和"DevOps"等部门之间的任务所有权。

5. 树状视图（Tree View Diagrams）

快速概述层次结构，如站点架构、文件目录或嵌套 JSON 对象。这为理解深度和父子关系提供了清晰、线性的布局。

🛠️ 编辑器增强与用户体验

为了支持这些强大的功能，底层编辑器进行了显著的生活质量升级。

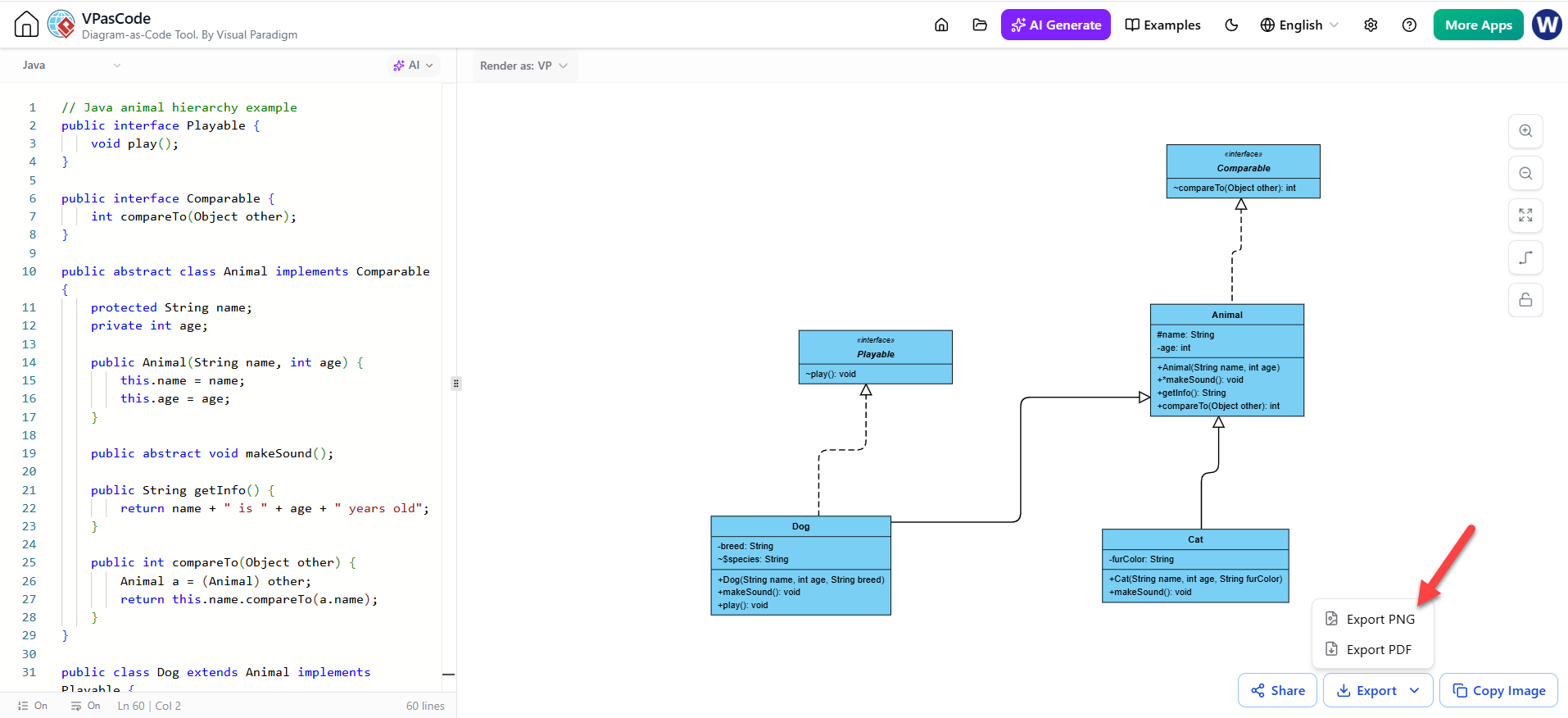

高质量 PDF 导出： 技术文档通常需要离线共享。VPasCode 现在通过清晰、矢量级的 PDF 导出选项简化了这一过程，确保图表在打印规格或报告中看起来清晰锐利。

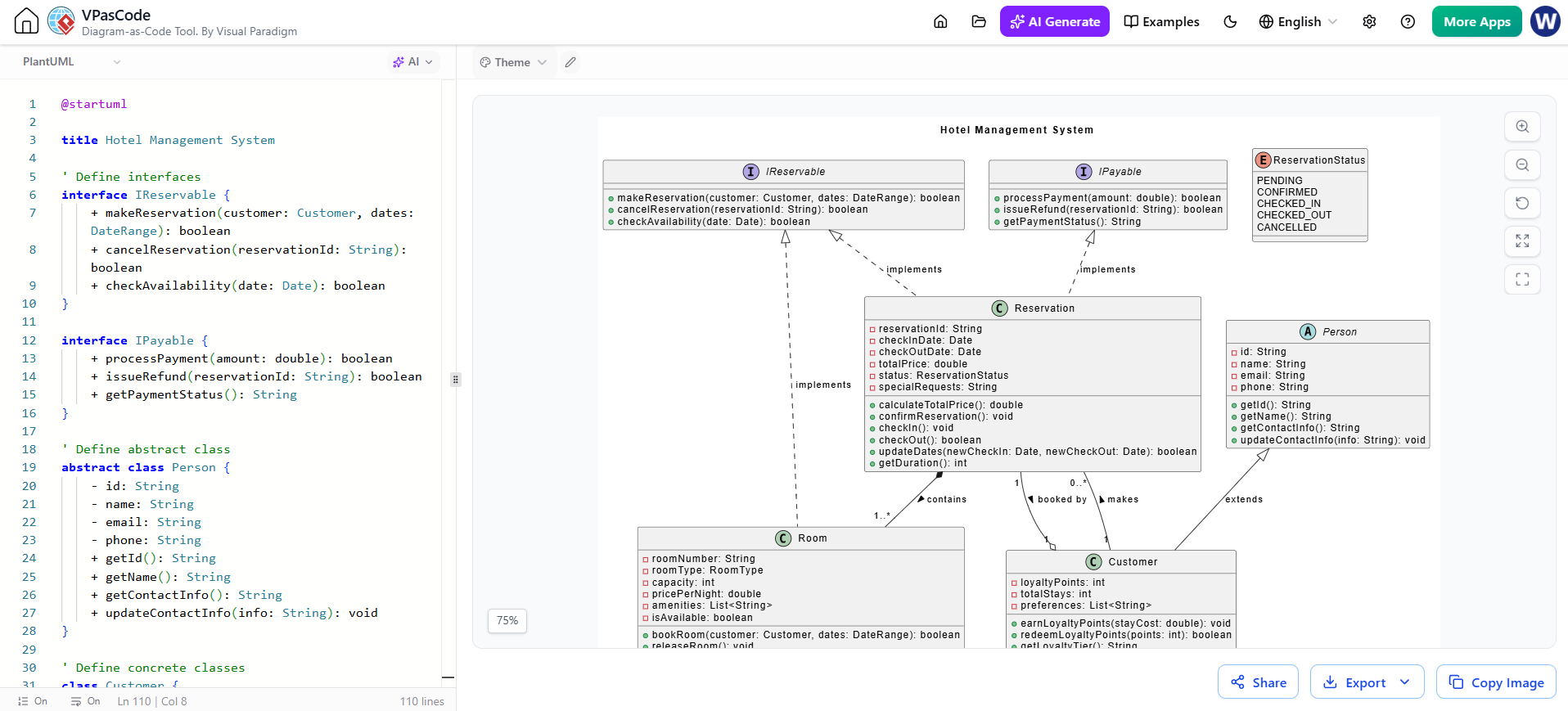

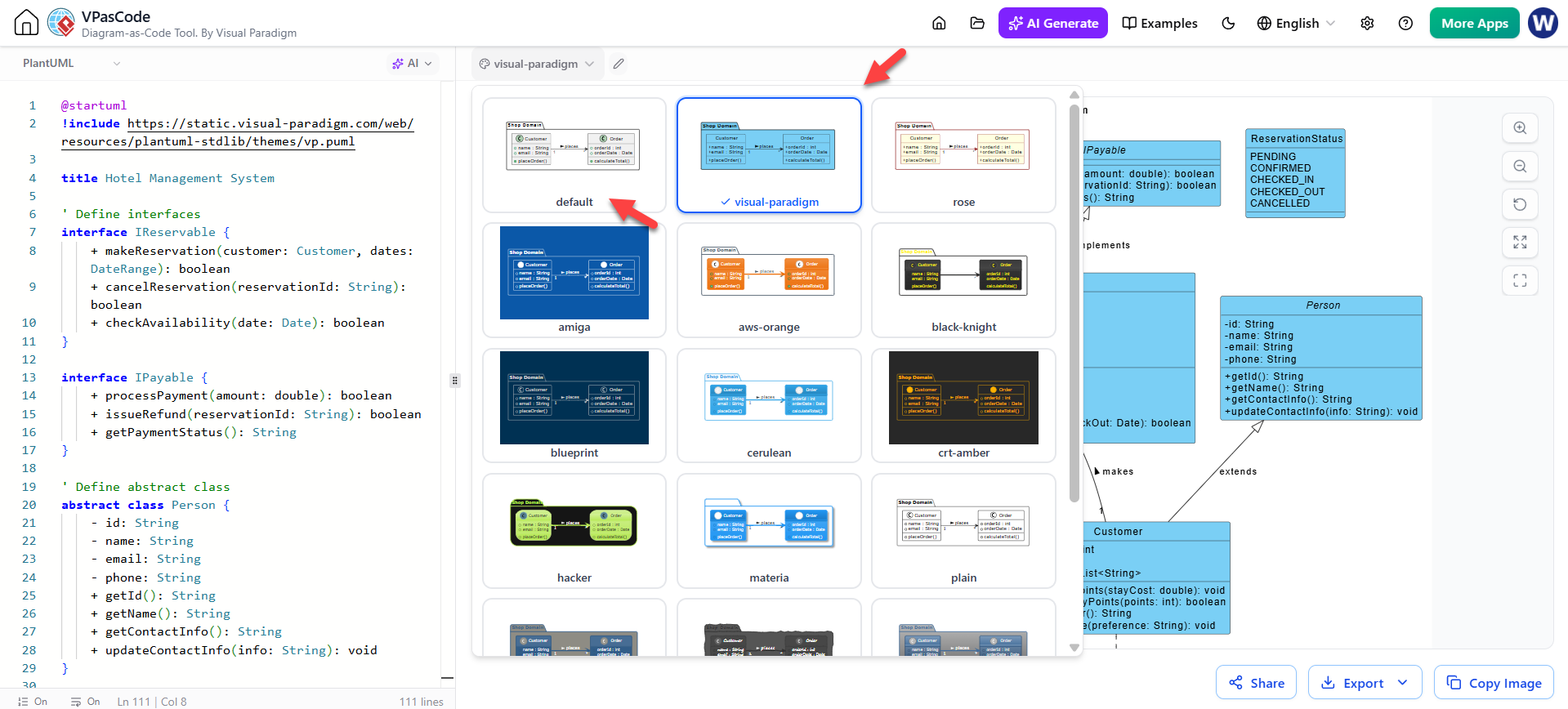

主题选择 UI 与定制化： 自定义图表外观变得更加容易。更新后的工作空间包括一个用于 PlantUML 和 Mermaid 引擎的精炼主题选择界面。您可以通过 UI 下拉菜单在主题（如"Plain"、"Sketchy"、"Dark"）之间切换，而无需记忆皮肤参数。 PlantUML 默认主题：

切换至 Visual Paradigm 主题：

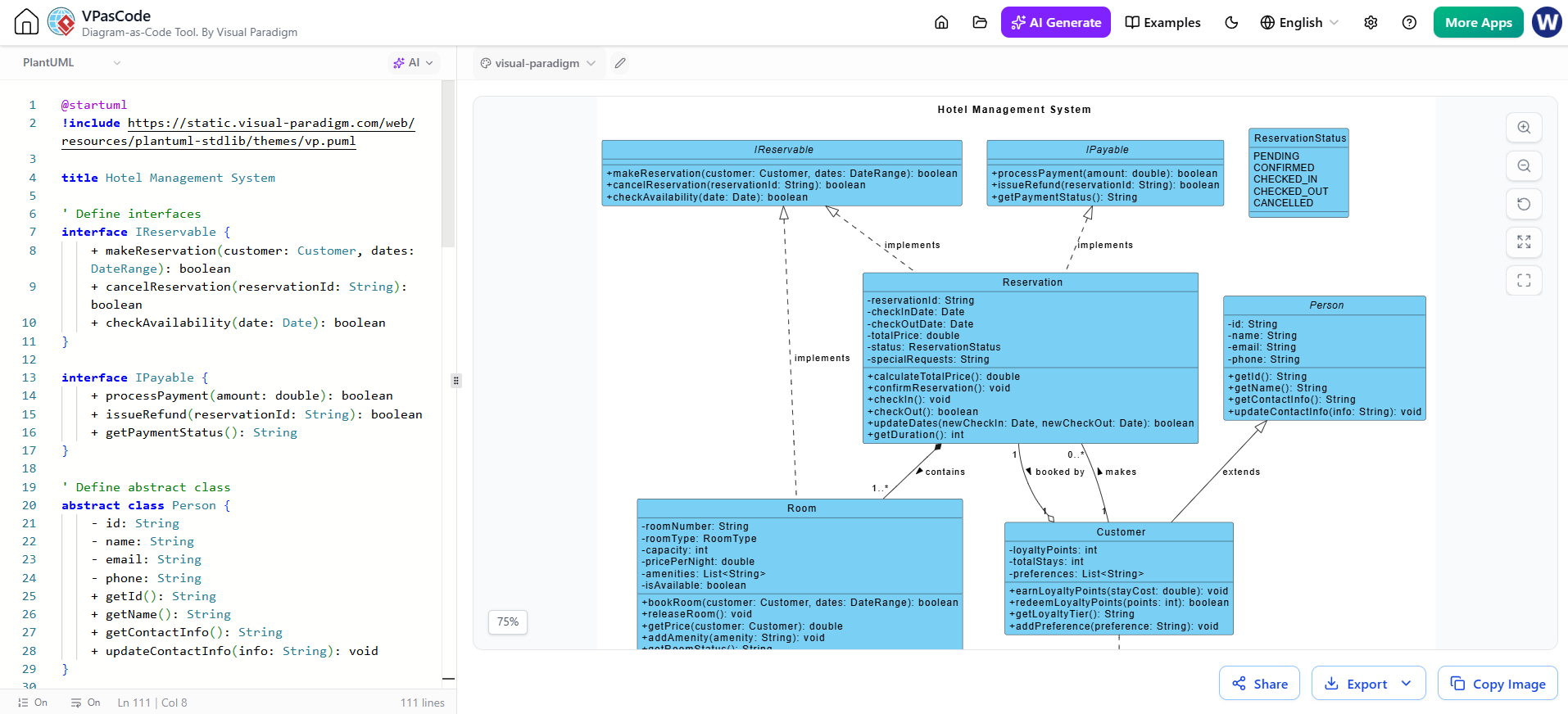

Visual Paradigm 主题效果：
智能诊断： AI 驱动的错误修复程序在后台运行。如果语法拼写错误导致渲染失败，该工具会检测问题并自动建议正确的代码，防止工作流中断。

关键概念与实战示例

为了帮助您上手，以下是如何应用这些新功能的实际示例。

示例 1：生成微服务架构

目标： 创建外卖应用的高层概览。
操作：
1. 打开 VPasCode。
2. 点击 AI Generate。
3. 提示词： "为外卖应用创建一个 C4 容器图。包括 React Native 移动应用、Spring Boot API、Redis 缓存和 MongoDB 数据库。展示下单的数据流。"
4. 结果： AI 生成 @startuml ... @enduml 代码块。预览窗格立即显示容器和关系。

示例 2：优化序列图

目标： 向现有登录流程添加错误处理。
操作：
1. 将现有的 Mermaid 序列代码粘贴到编辑器中。
2. 点击 AI -> Modify。
3. 提示词： "添加一个替代片段，其中身份验证服务返回 401 错误，并提示用户重置密码。"
4. 结果： AI 将 alt / else 逻辑注入 Mermaid 脚本。您审查差异以确保逻辑正确，然后接受更改。

示例 3：可视化配置文件

目标： 理解复杂的 config.toml 文件。
操作：
1. 从语言下拉菜单中选择"TOML"。
2. 粘贴您的配置代码。
3. 结果： VPasCode 解析结构并渲染树状或模式视图，帮助您可视化嵌套表和键值对，而无需阅读原始文本。

结论

Visual Paradigm VPasCode 的最新更新代表了"代码即图表"理念的成熟。通过将上下文感知的 AI 直接嵌入编辑器，Visual Paradigm 消除了语法记忆的摩擦，使开发人员和架构师能够以思维的速度进行操作。

无论您是利用新的 Cynefin 框架 进行战略规划，将 Zig 代码逆向工程为 UML，还是仅仅要求 AI "修复序列图的对齐"，工作流现在都更快、更具迭代性且更易于访问。随着技术文档向动态、版本控制的资产转变，VPasCode 将自己定位不仅仅是编辑器，更是系统设计中的智能合作伙伴。
