【Android 内存管理】JVM 内存模型与 GC 原理

文章目录

[1. JVM 内存模型](#1. JVM 内存模型)
- [1.1 运行时数据区总览](#1.1 运行时数据区总览)
- [1.2 堆内存分代](#1.2 堆内存分代)
- [1.3 对象的内存布局](#1.3 对象的内存布局)
- [1.4 Android 内存区域划分 ****](#1.4 Android 内存区域划分 ****)
- - [1.4.1 ART 虚拟机内存（Java 层）](#1.4.1 ART 虚拟机内存（Java 层）)
  - [1.4.2 Native 层内存（C/C++）](#1.4.2 Native 层内存（C/C++）)
[2. Android 运行时内存特殊性](#2. Android 运行时内存特殊性)
- [2.1 Dalvik 与 ART 的核心差异](#2.1 Dalvik 与 ART 的核心差异)
- [2.2 Android 堆大小限制](#2.2 Android 堆大小限制)
- [2.3 Zygote 与共享内存](#2.3 Zygote 与共享内存)
- [2.4 Native 内存与 Java 堆的关系](#2.4 Native 内存与 Java 堆的关系)
[3. GC 算法基础](#3. GC 算法基础)
- [3.1 如何判断对象可回收](#3.1 如何判断对象可回收)
- - [3.1.1 引用计数法](#3.1.1 引用计数法)
  - [3.1.2 可达性分析（根搜索算法）](#3.1.2 可达性分析（根搜索算法）)
- [3.2 四种引用类型](#3.2 四种引用类型)
- [3.3 经典 GC 算法](#3.3 经典 GC 算法)
- - [3.3.1 标记-清除（Mark-Sweep）](#3.3.1 标记-清除（Mark-Sweep）)
  - [3.3.2 复制算法（Copying）](#3.3.2 复制算法（Copying）)
  - [3.3.3 标记-整理（Mark-Compact）](#3.3.3 标记-整理（Mark-Compact）)
  - [3.3.4 分代收集](#3.3.4 分代收集)
[4. Android GC 演进与实现](#4. Android GC 演进与实现)
- [4.1 Dalvik GC](#4.1 Dalvik GC)
- [4.2 ART Concurrent Copying（CC）](#4.2 ART Concurrent Copying（CC）)
- - [4.2.1 CC 的 GC 触发时机](#4.2.1 CC 的 GC 触发时机)
- [4.3 Android 13+ 分代 CC](#4.3 Android 13+ 分代 CC)
- [4.4 三色标记与 SATB](#4.4 三色标记与 SATB)
[5. 内存泄漏与优化](#5. 内存泄漏与优化)
- [5.1 Android 常见内存泄漏场景](#5.1 Android 常见内存泄漏场景)
- [5.2 Bitmap 内存优化](#5.2 Bitmap 内存优化)
- [5.3 内存优化最佳实践](#5.3 内存优化最佳实践)
[6. 内存分析工具](#6. 内存分析工具)
- [6.1 工具对比](#6.1 工具对比)
- [6.2 内存泄漏排查流程](#6.2 内存泄漏排查流程)
- [6.3 内存抖动](#6.3 内存抖动)
- [6.4 Android 8.0 前后 Bitmap 内存分配有什么变化？](#6.4 Android 8.0 前后 Bitmap 内存分配有什么变化？)

1. JVM 内存模型

1.1 运行时数据区总览

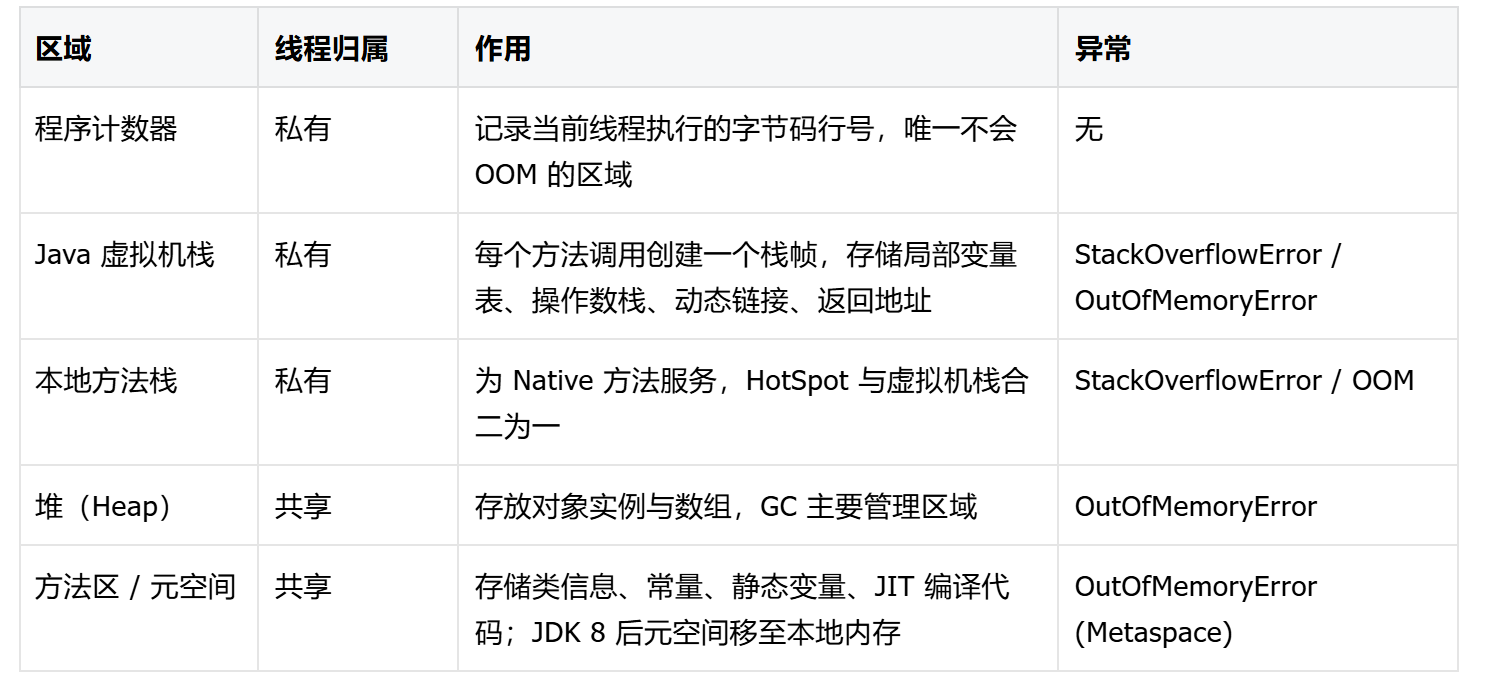

JVM 运行时数据区分为线程私有与线程共享两大类，这是所有内存问题的基础心智模型。

1.2 堆内存分代

传统 HotSpot 堆采用分代假设：弱分代假设（多数对象朝生夕死）与强分代假设（熬过多次 GC 的对象难以消亡）。

新生代（Young Gen）：Eden + 两个 Survivor（From / To），默认比例 8:1:1。新对象优先在 Eden 分配，大对象直接进入老年代。
老年代（Old Gen）：长期存活对象、大对象、担保失败对象。
永久代（Perm Gen）：JDK 7 及之前存放类元数据，JDK 8 被元空间（Metaspace）取代，使用本地内存而非堆内存。

Android 的 Dalvik/ART 不采用 HotSpot 的分代堆结构（早期 ART 也没有分代），直到 Android 13 才引入分代 CC。面试时切勿直接套用 HotSpot 分代模型回答 Android GC。

1.3 对象的内存布局

HotSpot 中对象在堆中由三部分组成：

对象头（Header）：Mark Word（哈希码、GC 分代年龄、锁状态）+ 类型指针（指向类元数据）+ 数组长度（数组对象才有）。
实例数据（Instance Data）：字段值，按对齐规则排列。
对齐填充（Padding） ：8 字节对齐，保证对象起始地址为 8 的倍数。
Android ART 的对象布局类似，但使用 Compressed Oops（32 位压缩指针）在 64 位设备上节省内存，堆上限不超过 4GB 时默认开启。

1.4 Android 内存区域划分 ****

Java 堆（ART 虚拟机内存） 和 进程整体虚拟内存

1.4.1 ART 虚拟机内存（Java 层）

堆 Heap
所有 Java/Kotlin 对象、数组分配在这里。GC 主要管理这块内存。

新生代（Young）：新创建对象，存活时间短，频繁 Minor GC。
老年代（Old）：熬过多次 GC 的对象，大对象直接进入老年代，发生 Major GC。

注意：Android 没有永久代；类信息存放在 Image Space / Zygote Space / App Image。

Zygote Space（Zygote 堆）
Zygote 进程孵化 App 时复制过来，存放系统预加载的类、资源。所有 App 进程共享只读部分，写时复制 COW。
Image Space
ART 预编译 oat 产生，存放预加载类、方法元数据，内存映射，提升启动速度。
线程栈（Thread Stack）
每个 Java 线程拥有私有栈，存放局部变量、方法调用栈帧。栈上只存引用，对象在堆 ；栈内存固定大小，栈溢出会抛出StackOverflowError。
方法区（元空间 Meta‑Space）
存放 class 字节码元信息：类结构、方法、字段、常量。Android 8 + 使用元空间，属于 Native 内存，不在 Java 堆，不受 Heap 大小限制。
常量池
字符串常量、字面量，一部分在元空间，字符串会驻留到堆。

1.4.2 Native 层内存（C/C++）

Native Heap
malloc / new 分配，Bitmap 像素缓冲区、自定义 Native 库、OpenGL 缓冲区都在这里。

重点面试点：Native 堆不受 Java Heap 限制 ，即使 Java 堆没 OOM，Native 堆耗尽同样会触发 App OOM。libart.so、第三方 so 库内存占用在这里。

Native 线程栈
native 线程私有栈。

2. Android 运行时内存特殊性

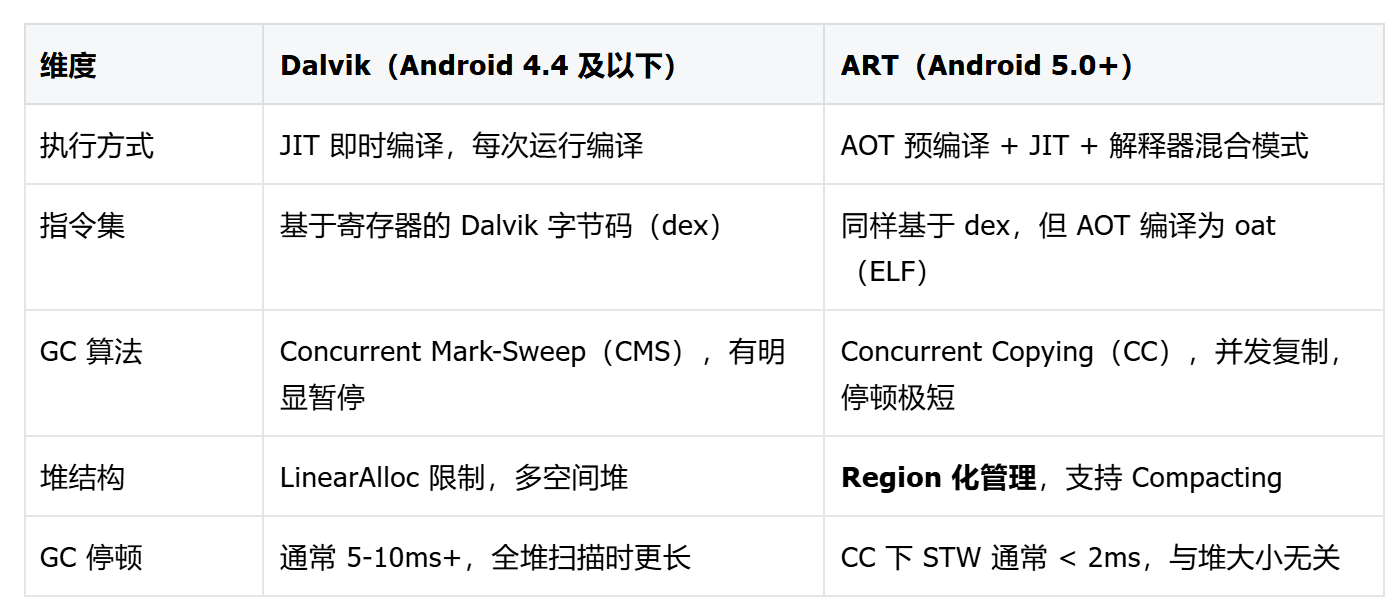

2.1 Dalvik 与 ART 的核心差异

2.2 Android 堆大小限制

每个 App 进程的堆大小由系统属性控制，而非 JVM 的 -Xmx：

dalvik.vm.heapsize：默认堆上限，普通设备通常 192MB / 256MB / 384MB。
largeHeap：Manifest 中声明 android:largeHeap="true" 可申请更大堆（dalvik.vm.largeheap），通常 512MB，但不保证所有设备都生效，且会增加 GC 压力。
前台/后台差异：后台进程的堆上限可能被收紧，系统通过 setDalvikHeapLimit 动态调整。

kotlin 复制代码

<application
    android:largeHeap="true"
    android:hardwareAccelerated="true">
</application>

2.3 Zygote 与共享内存

Android 所有 App 进程由 Zygote fork 而来，这带来两个关键内存特性：

写时复制（COW）：fork 后子进程共享 Zygote 的只读页（框架类、资源），只有写入时才复制。这意味着系统类的元数据不占用每个 App 的独立内存。
预加载 ：Zygote 预加载常用类和资源，fork 后子进程直接共享，降低启动内存与时间。
面试延伸：为什么 Android 不直接用 JVM？ 因为移动设备内存受限，Dalvik/ART 针对寄存器架构优化，dex 比 class 更紧凑，且 Zygote 的 COW 机制能大幅降低多进程内存开销。

2.4 Native 内存与 Java 堆的关系

Android 的内存压力不仅来自 Java 堆，还包括：

Graphics 内存：Bitmap 在 Android 3.0 前存放在 Native 堆，3.0+ 移至 Java 堆；Android 8.0+ 又将 Bitmap 像素数据移回 Native（HardwareBuffer），Java 堆只存引用。
Native 堆：so 库分配的内存，不受 Java 堆上限限制，但受进程总虚拟内存限制（32 位进程约 3-4GB）。
代码映射：dex、oat、so 的 mmap 映射内存。
Stack：每个线程默认 1MB 栈空间，线程数过多会导致虚拟内存耗尽。

Android 8.0+ Bitmap 像素存 Native 的好处：Java 堆 OOM 概率降低，但 Native 内存泄漏更难排查，需用 Perfetto / heapprofd 定位。

3. GC 算法基础

3.1 如何判断对象可回收

3.1.1 引用计数法

每个对象维护引用计数器，引用 +1，失效 -1，计数为 0 即回收。无法解决循环引用，Python 采用但需配合分代回收。JVM 不采用。

3.1.2 可达性分析（根搜索算法）

从 GC Roots 出发，遍历引用链，不可达的对象判定为可回收。这是 JVM / ART 采用的算法

GC Roots 包括：

虚拟机栈中引用的对象（局部变量）
方法区中静态变量引用的对象
方法区中常量引用的对象
本地方法栈中 JNI 引用的对象
活跃线程本身
ART 特有的：Image Roots（boot.art 中的对象）、Thread Roots、Interned Strings

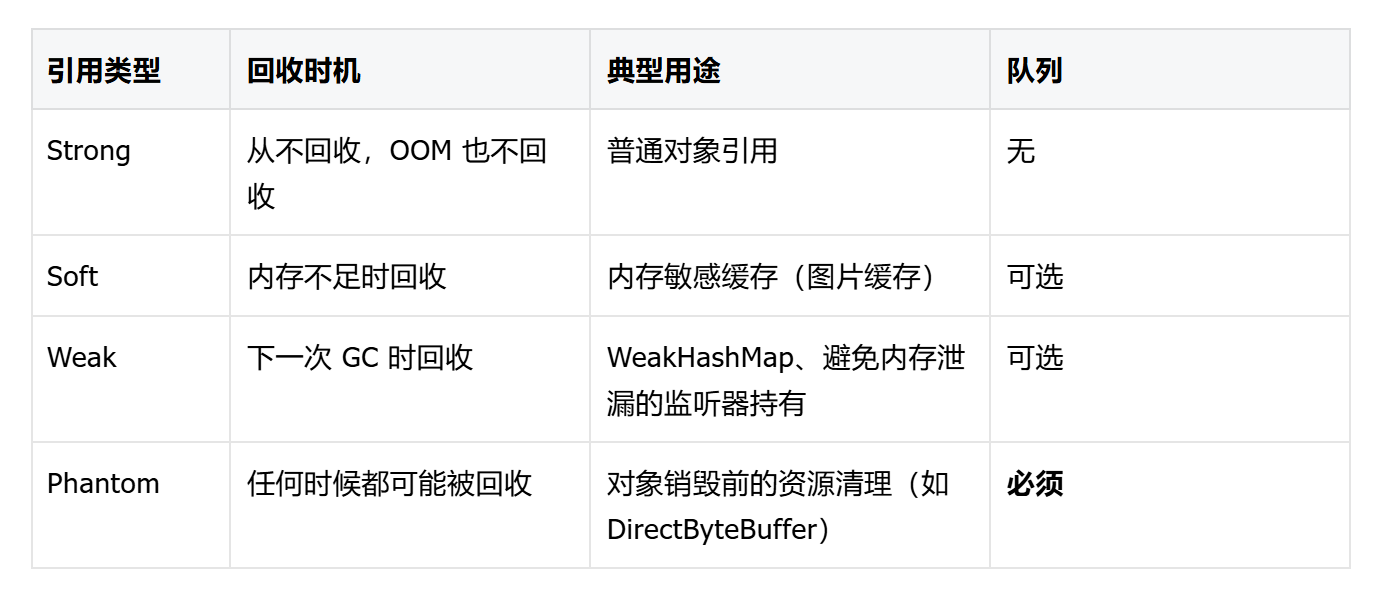

3.2 四种引用类型

3.3 经典 GC 算法

3.3.1 标记-清除（Mark-Sweep）

标记所有可达对象，清除未标记对象。缺点：产生内存碎片，分配大对象时可能提前触发 GC。

3.3.2 复制算法（Copying）

将存活对象复制到另一块区域，清空原区域。优点：无碎片，分配快；缺点：空间利用率低（50%）。适用于新生代（对象存活率低）。

3.3.3 标记-整理（Mark-Compact）

标记后将存活对象向一端移动，清理边界外内存。优点：无碎片；缺点：移动对象开销大，需 STW。适用于老年代。

3.3.4 分代收集

结合上述算法：新生代用复制（Minor GC），老年代用标记-清除或标记-整理（Major GC / Full GC）

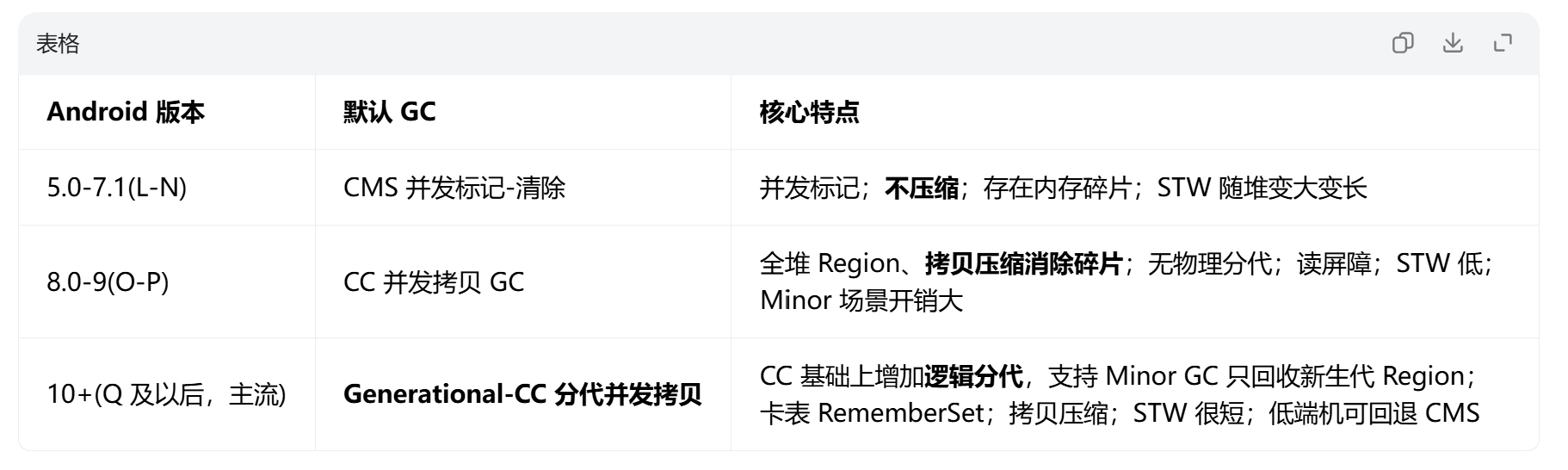

4. Android GC 演进与实现

4.1 Dalvik GC

Dalvik 使用 Concurrent Mark-Sweep（CMS），流程：

初始标记（STW）：标记 GC Roots 直接引用的对象，停顿短。
并发标记：与用户线程并发，从 GC Roots 遍历所有可达对象。
并发预清理：处理并发标记期间引用变化的对象（Card Table）。
重新标记（STW）：修正并发标记期间变动的对象，停顿较长。
并发清除：清除不可达对象。

问题：CMS 不压缩，堆碎片化严重 ；大对象分配失败时退化为 Full GC（全部 STW），卡顿明显。

4.2 ART Concurrent Copying（CC）

Android 8.0+ 默认使用 Concurrent Copying（CC），这是 Android GC 的核心面试点。

核心思想 ：将堆分为多个 Region，GC 时把存活对象从 From-Space 复制到 To-Space，利用读屏障（Read Barrier）保证并发复制时用户线程总能读到正确对象。

关键机制：

Region 化堆：堆被划分为固定大小的 Region（通常 256KB），对象按大小分配到不同 Region。
baker 读屏障：每次对象引用读取时检查是否已被复制，若在 From-Space 则转发到 To-Space。通过字节码插桩或硬件支持实现。
无 STW 复制：整个复制过程并发执行，只有 GC 开始和结束时短暂 STW（通常 < 2ms），且停顿时间与堆大小、存活对象数无关。
无碎片：复制过程天然压缩，消除内存碎片。

4.2.1 CC 的 GC 触发时机

Concurrent GC：堆使用量达到水位线（如 25% / 45%）时触发，后台并发执行。
Alloc GC：分配对象时空间不足，触发同步 GC（可能 STW）。
Native allocation fails：Native 分配失败时触发。
Explicit GC：调用 System.gc()（ART 默认忽略，除非设置 -XX:+DisableExplicitGC 为 false）。

4.3 Android 13+ 分代 CC

Android 13（Tiramisu）引入分代 Concurrent Copying（Generational CC），将堆分为年轻代和老年代：

年轻代 GC：只扫描年轻代 Region，频率高但范围小，停顿更短。
老年代 GC：全堆扫描，频率低。
跨代引用：通过写屏障（Write Barrier）+ Card Table 记录老年代对年轻代的引用，避免年轻代 GC 时扫描全堆。
这使得 Android GC 终于与 HotSpot 的分代思想对齐，但实现仍是 CC 而非传统的分代复制/标记整理。

4.4 三色标记与 SATB

并发标记的核心难题是用户线程与 GC 线程并发修改引用关系，可能导致存活对象被漏标。三色标记法将对象分为：

白色：未访问，可能可回收。
灰色：已访问但其引用的对象尚未全部处理。
黑色：已访问且所有引用对象都已处理。

漏标条件（必须同时满足）：

黑色对象新增了对白色对象的引用。
灰色对象删除了对该白色对象的引用。

解决方案：

增量更新（Incremental Update）：黑色对象新增引用时，将其变回灰色（写屏障）。CMS 采用。
SATB（Snapshot At The Beginning）：GC 开始时保存对象图快照，删除引用时记录旧引用到 GC 栈，确保快照中存活的对象最终都被标记。G1 采用。

5. 内存泄漏与优化

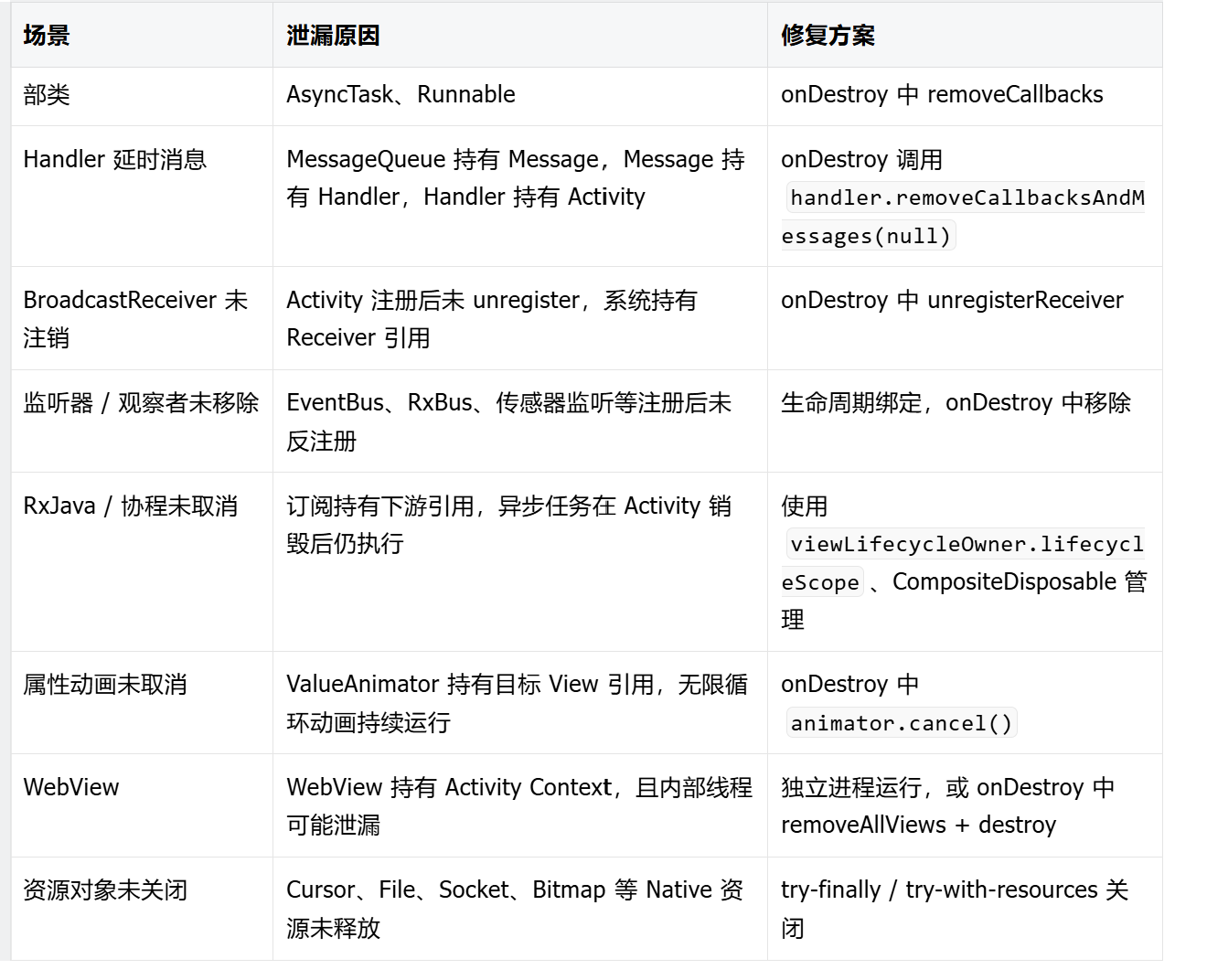

5.1 Android 常见内存泄漏场景

5.2 Bitmap 内存优化

inSampleSize：采样率压缩，按 2 的幂次缩放，避免 OOM。
inBitmap：复用已分配的 Bitmap 内存，减少 GC 频率（Android 3.0+ 支持，4.4+ 支持不同尺寸复用）。
RGB_565：不透明图片用 2 字节/像素替代 ARGB_8888 的 4 字节/像素，内存减半。
recycle()：Android 8.0 前手动释放 Native 像素内存；8.0+ 像素在 Native，由 GC 管理，但仍建议在不再使用时 recycle。
Glide / Coil：使用成熟图片库，内置内存缓存、复用、生命周期管理。

5.3 内存优化最佳实践

避免在循环中创建对象：如 onDraw、onBindViewHolder 中避免 new 对象。
对象池化：频繁创建销毁的对象使用 Pool（如 Message.obtain()）。
SparseArray 替代 HashMap：key 为 int 时，SparseArray 避免自动装箱，内存更省。
ArrayMap 替代 HashMap：小数据量（< 1000）时内存更优，但查找复杂度 O(logN)。
枚举优化：枚举比静态常量多占用约 2-3 倍内存，可用 @IntDef / @StringDef 替代。
避免过度绘制：减少布局层级，移除不必要背景，降低 GPU 内存与渲染开销。
onTrimMemory 回调：实现 ComponentCallbacks2，根据内存等级释放缓存。

6. 内存分析工具

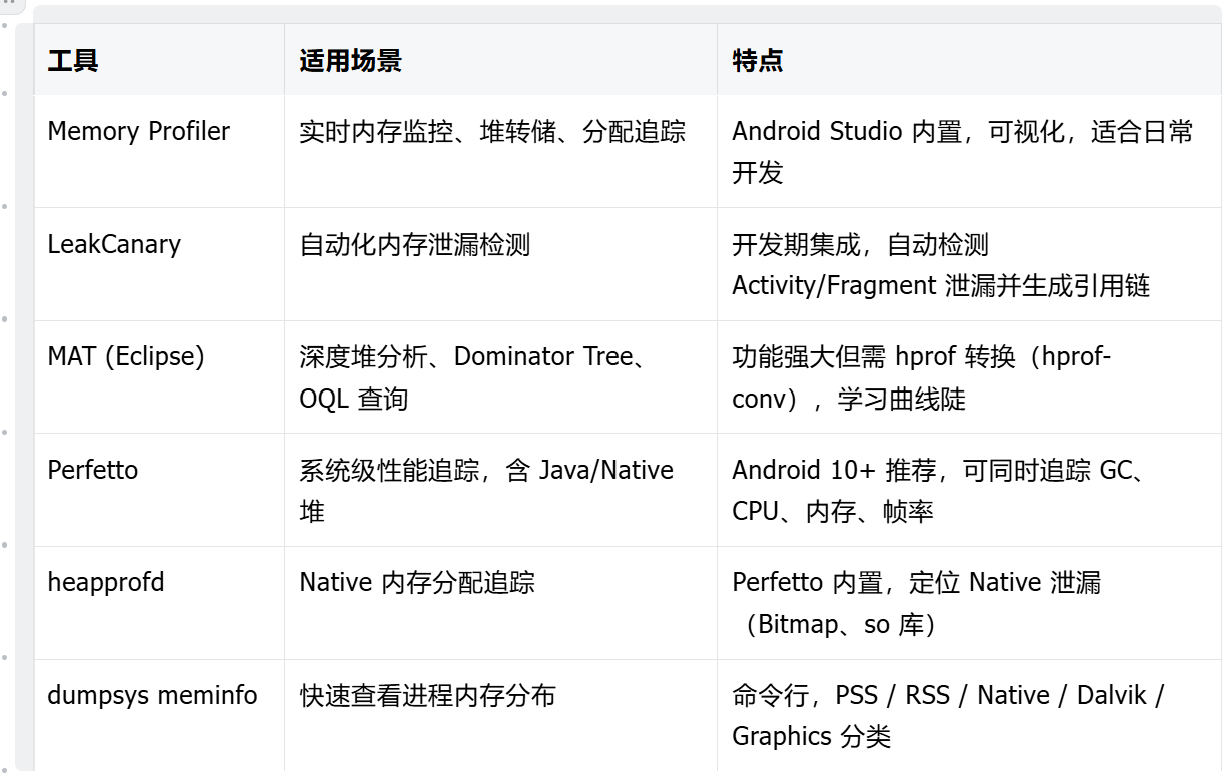

6.1 工具对比

6.2 内存泄漏排查流程

复现：反复进出可疑页面，回到桌面，触发 GC（Memory Profiler 中点击垃圾桶图标）。
Dump 堆：点击 Dump Java Heap，生成 hprof 文件。
分析：按包名筛选，查看是否有已销毁的 Activity/Fragment 仍存活。
定位引用链：查看该对象的 GC Roots 引用链，找到泄漏源。
验证：修复后重复步骤 1-3，确认对象已被回收。

6.3 内存抖动

答：内存抖动指短时间内大量对象被创建又立即回收，导致 GC 频繁触发。常见于 onDraw 中创建对象、循环中 new 对象、字符串拼接。排查用 Memory Profiler 的Allocation Tracker（分配追踪），查看高频分配的对象类型和调用栈，将临时对象移到循环外或使用对象池。

6.4 Android 8.0 前后 Bitmap 内存分配有什么变化？

Android 2.3.3 及以下，Bitmap 像素数据存 Native 堆 ，需手动 recycle()；

Android 3.0-7.1，像素数据存 Java 堆 ，随对象 GC 回收；

Android 8.0+，像素数据又移回 Native （通过 HardwareBuffer / ashmem），Java 堆只存 Bitmap 对象引用和少量元数据。好处是降低 Java 堆 OOM 概率，Native 内存由 NativeAllocationRegistry 关联 Java 对象生命周期自动回收。
