MAC(Apple Silicon)嵌入式基于Clion(stm32CubeMX)环境搭建

1、软件包准备，下载自己对应的版本

Clion ：Clion下载地址

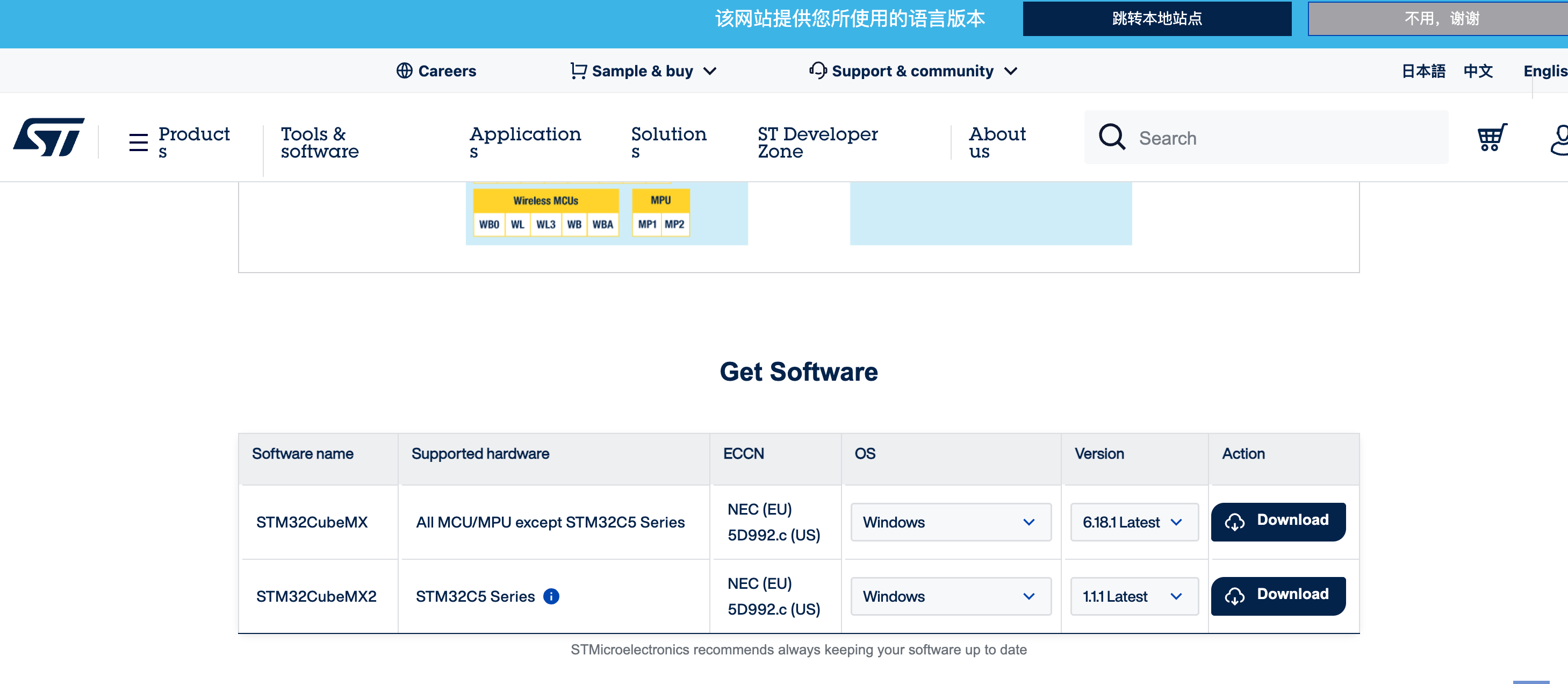

STM32CubeMX：STM32CubeMX下载地址

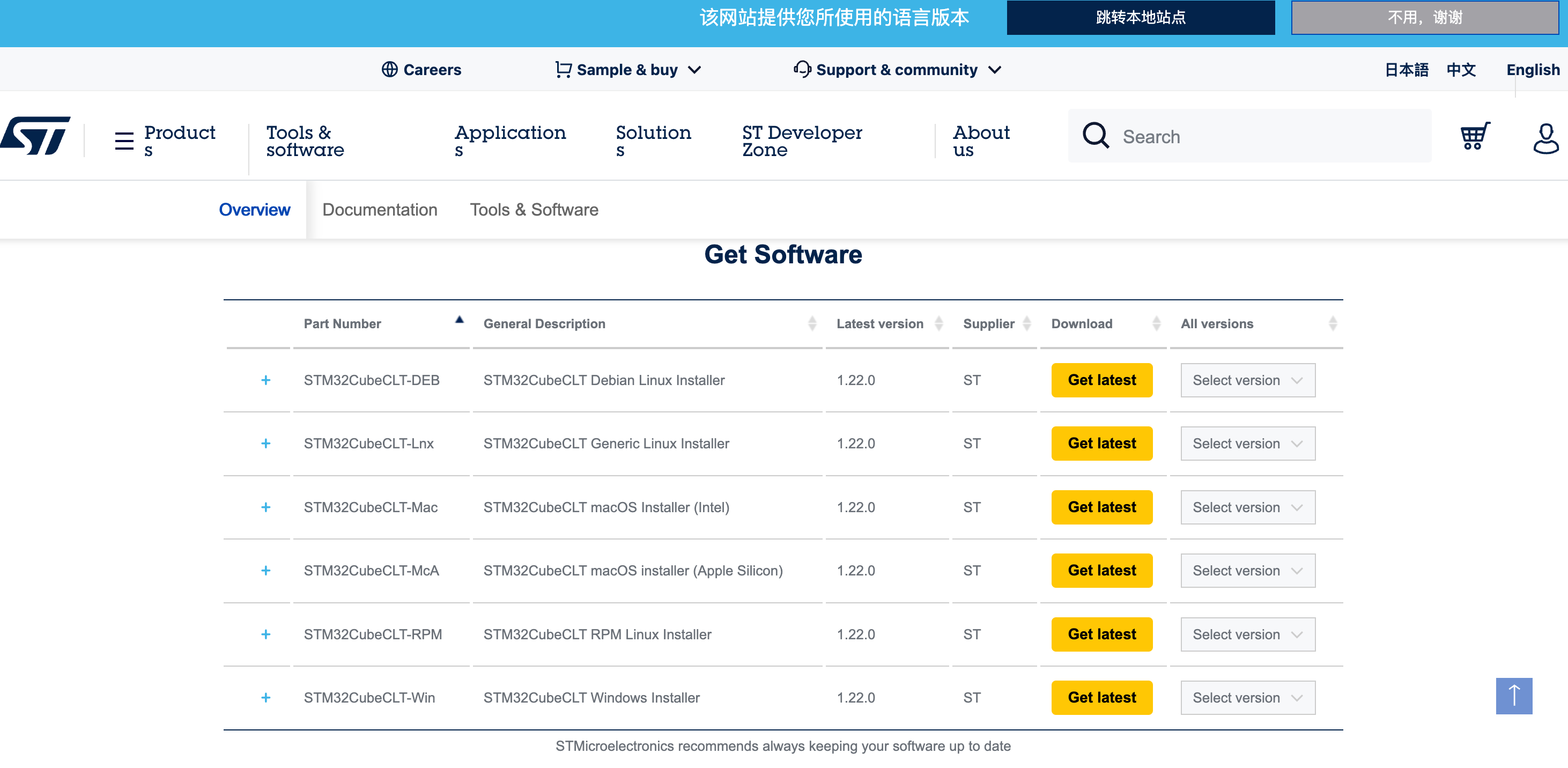

STM32Cube CLT：STM32Cube CLT下载地址

2、安装

2.1 安装Clion 默认安装就行

2.2安装STM32CubeMX默认安装就行

2.3安装STM32Cube CLT 默认安装就行

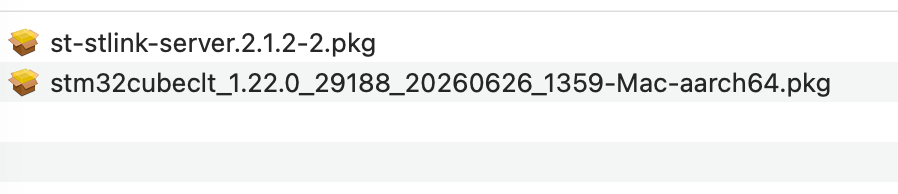

STM32Cube CLT解压出来有STM32Cube CLT和st-link，两个都安装

安装目录一般在/opt/ST/STM32Cube CLT+版本号

2.4安装openocd

可以直接通过homebrew安装

brew install openocd

在终端输入which openocd查看命令可以查看安装位置

2.5安装ST-link

可以直接通过homebrew安装

brew install stlink
#以下命令应该能检测到该stlink
st-info --probe

2.5安装ARM-GCC工具链

安装完STM32Cube CLT会自带，根据实际情况自行验证是否需要安装。

可以直接通过homebrew安装（需科学上网）

brew tap ArmMbed/homebrew-formulae
brew install arm-none-eabi-gcc
#查看版本信息
arm-none-eabi-gcc -v

有信息则安装成功

3、软件环境配置

3.1 Clion配置

3.1.1 CLion 工具链配置

打开 CLion -> Settings (Cmd+,) -> Build, Execution, Deployment -> Toolchains，点击 + 添加一个 Custom 工具链，命名为 STM32CubeCLT，填入以下路径：

C Make:

/opt/ST/STM32CubeCLT_1.22.0/CMake/bin/cmake

Make:

/opt/ST/STM32CubeCLT_1.22.0/Make/bin/make （可不用配置，STM32 的 CMake 工程实际用的是 Ninja 构建，Make 字段可以直接留空。CLion 只需要 CMake + Ninja + 编译器就够了。留空不会影响任何编译和调试功能。）

Ninja:

/opt/ST/STM32CubeCLT_1.22.0/Ninja/bin/ninja

C Compiler:

/opt/ST/STM32CubeCLT_1.22.0/GNU-tools-for-STM32/bin/arm-none-eabi-gcc

C++ Compiler:

/opt/ST/STM32CubeCLT_1.22.0/GNU-tools-for-STM32/bin/arm-none-eabi-g++

Debugger:

/opt/ST/STM32CubeCLT_1.22.0/GNU-tools-for-STM32/bin/arm-none-eabi-gdb

如果 CubeCLT 没有自带 gdb，用 Homebrew 装一个：brew install arm-none-eabi-gdb，路径在 /opt/homebrew/bin/arm-none-eabi-gdb。

填完后所有项前面应该出现绿色勾号。同时去 Settings -> Plugins 确认 Embedded Development 和 STM32CubeMX 插件是启用状态（CLion 2026 默认内置）。

问题一：Debugger "Not found" + "deprecated"

arm-none-eabi-gdb 文件确实在 /opt/ST/STM32CubeCLT_1.22.0/GNU-tools-for-STM32/bin/ 下，版本 15.2.90，可以正常运行。报错原因是 CLion 2026 废弃了工具链级别的 Debugger 字段，改用新的 "Debug Profiles" 机制。

解决办法：直接忽略这个报错。 工具链里的 Debugger 字段在 CLion 2026 中已经不使用了。调试器会在后面配置 Embedded GDB Server 运行配置时单独指定，到那里填 gdb 路径即可正常工作。

如果你想消除红色提示，也可以在工具链里把 Debugger 字段留空，反正它已经不生效了。

问题二："Test CMake run finished with errors"

这是 交叉编译工具链的正常现象，不是错误。CLion 检测工具链时会跑一个 CMake 测试编译，但 arm-none-eabi-gcc/g++ 是交叉编译器，编出来的是 ARM 架构的二进制，无法在 Mac 上直接运行，所以 CMake 的 try_run 步骤必然失败。

关键结论：这个报错可以安全忽略。 你实际的 STM32 工程构建不会受影响，因为 STM32CubeMX 生成的 CMakeLists.txt 会指定正确的交叉编译工具链文件（arm-none-eabi-gcc.cmake），编译目标也是 ARM elf，不需要在宿主机上运行。

验证方式很简单：直接用 CubeMX 生成一个工程导入 CLion，Cmd + F9 编译，如果能正常生成 .elf 文件就说明工具链完全没问题。

总结：两个提示都不影响实际使用。 工具链配好后，接下来走正常流程------CubeMX 生成 CMake 工程 -> CLion 打开 -> 编译 -> 配置 Embedded GDB Server 调试。你现在已经可以进入第二步，用 STM32CubeMX 创建工程了。

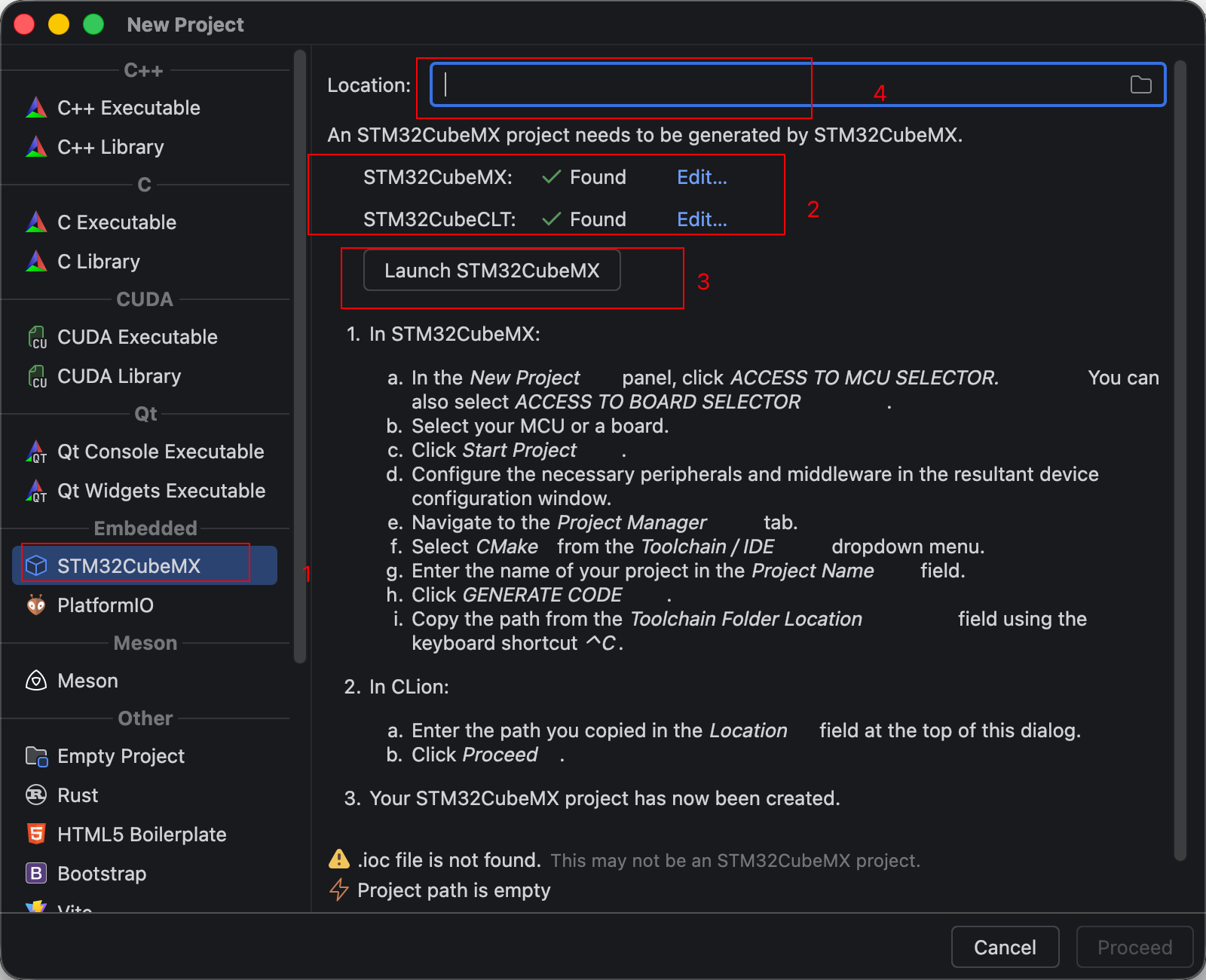

3.1.2打开软件 点击 new project 创建新项目

基础配置

1- 选择STM32CubeMX

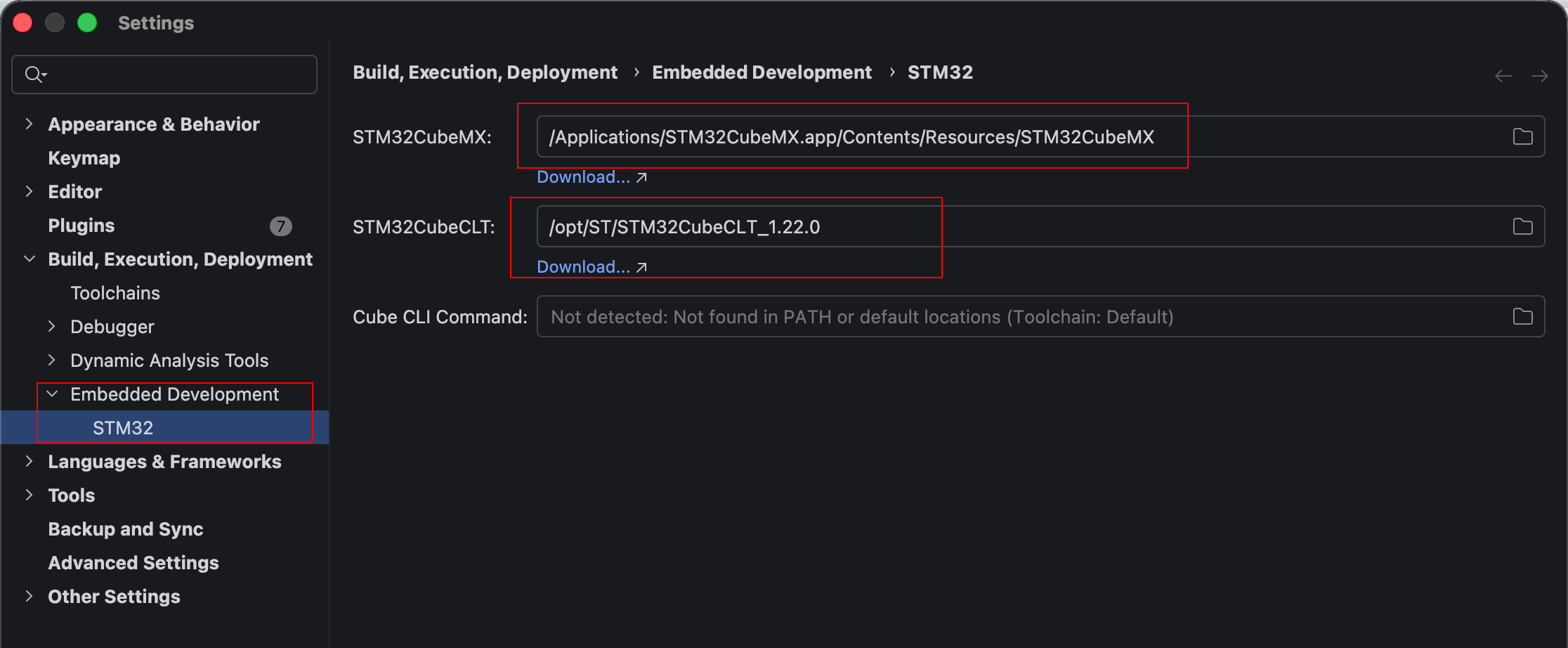

2 - STM32CubeMX/STM32CubeCLT配置

根据实际情况填入安装路径

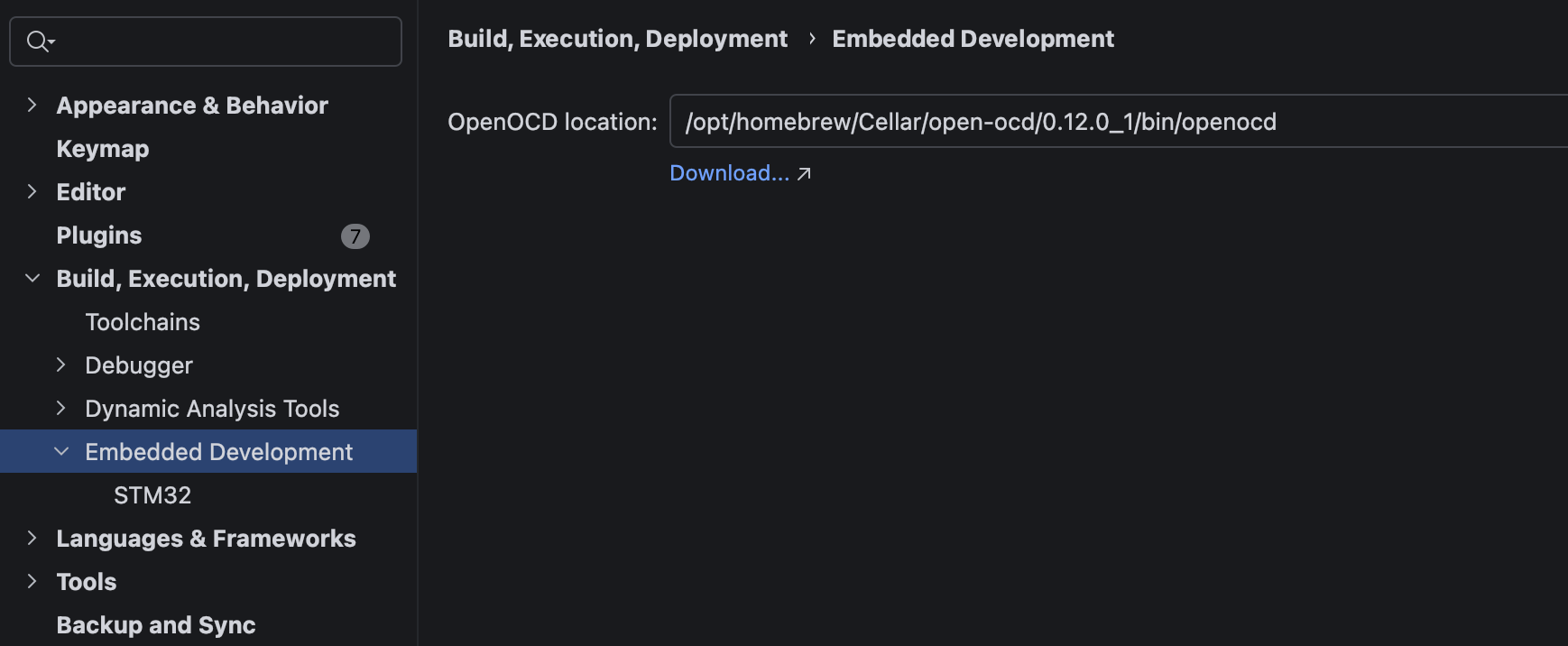

openocd配置

3-启动STM32CubeMX配置项目

3.2 STM32CubeMX配置

大致步骤
打开 STM32CubeMX -> File -> New Project -> 搜索 STM32F103C8T6 -> Start Project

配置外设（在 Pinout 视图）：
- SYS -> Debug -> 选 Serial Wire（SWD 调试，ST-Link 必须开这个）
- RCC -> High Speed Clock (HSE) -> 选 Crystal/Ceramic Resonator
- 点击 PA5 -> 选 GPIO_Output（板载 LED）
- USART1 -> Mode -> Asynchronous（串口调试用）
【在 STM32CubeMX 界面的左侧栏操作，具体步骤：
1. 确认你在 Pinout & Configuration 标签页（顶部第一个标签）
2. 左侧面板找到 Categories 分组
3. 展开找到 Connectivity 分类
4. 点击里面的 USART1
5. 在芯片图下方的配置区域，会看到 Mode 下拉框，默认是 Disable
6. 点开下拉框，选 Asynchronous
选完后右侧 PA9 会自动变成 USART1_TX，PA10 变成 USART1_RX，不需要手动点引脚。
如果左侧列表太长找不到，可以切到 A-Z 视图（左侧面板顶部有 Categories / A-Z 两个切换标签），按字母顺序更快定位到 USART1。
配置完波特率的话，在下面 Parameter Settings 子标签里，把 Baud Rate 改成 115200（默认通常就是 115200，确认一下即可）。】

时钟配置：进入 Clock Configuration 标签，HCLK 输入 72 回车，自动算好分频。

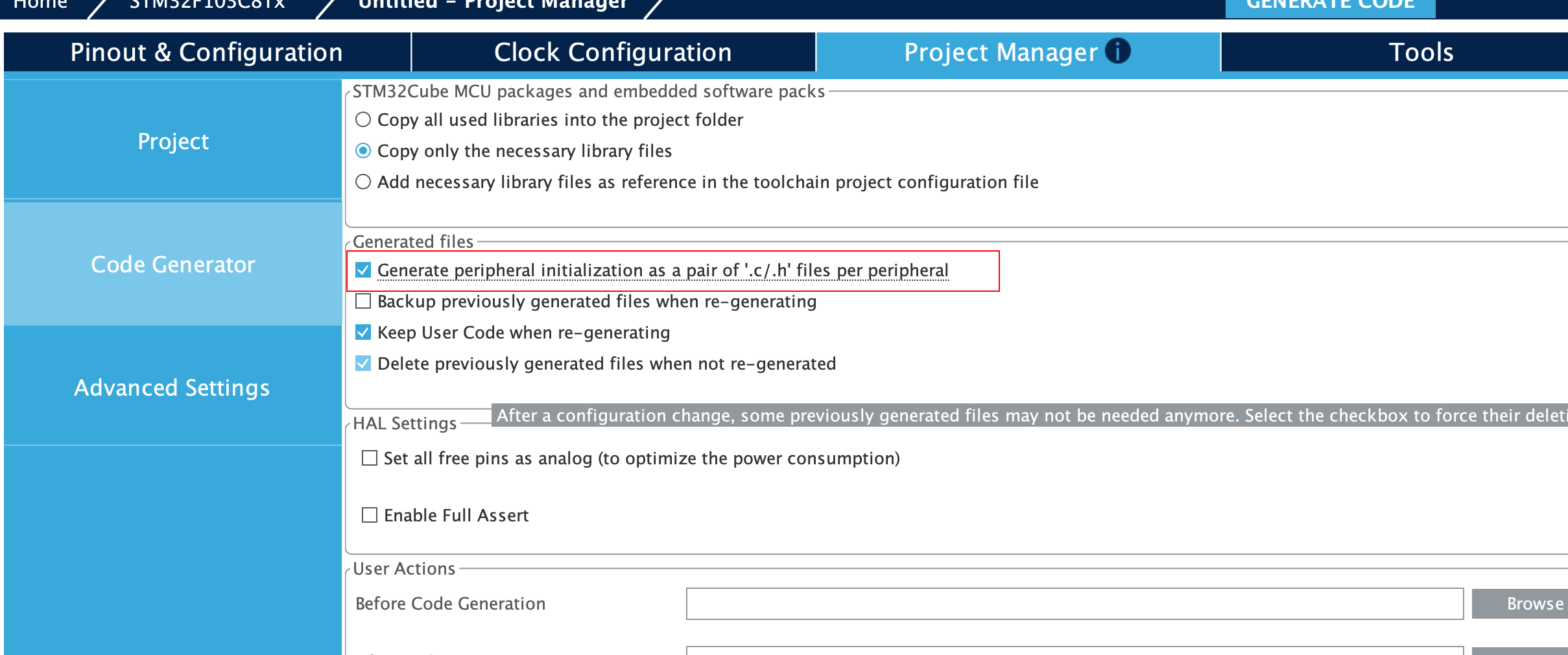

工程设置（关键）：进入 Project Manager 标签：
- Toolchain / IDE 必须选 CMake（不是 STM32CubeIDE）
- 勾选 Generate peripheral initialization as a pair of '.c/.h' files
- 勾选 Keep User Code 区域
【勾选 Keep User Code 后，你在这些 BEGIN / END 标记之间写的所有代码，在重新生成工程时会被完整保留。CubeMX 只会更新标记外面的 HAL 初始化代码。
实际场景： 比如你写了一半的串口通信逻辑，突然想给 PA0 加个外部中断。回到 CubeMX 配好引脚，点 GENERATE CODE，重新生成后你的串口代码还在，只是多出来一个 EXTI 的初始化函数。如果不勾选，重新生成时标记之间的代码也会被清空。
核心原则： 你自己的业务代码永远写在 USER CODE BEGIN 和 USER CODE END 之间，不要写在标记外面，否则一律会被覆盖掉。】

点击 GENERATE CODE，完成后关闭，不要用 CubeMX 直接打开。

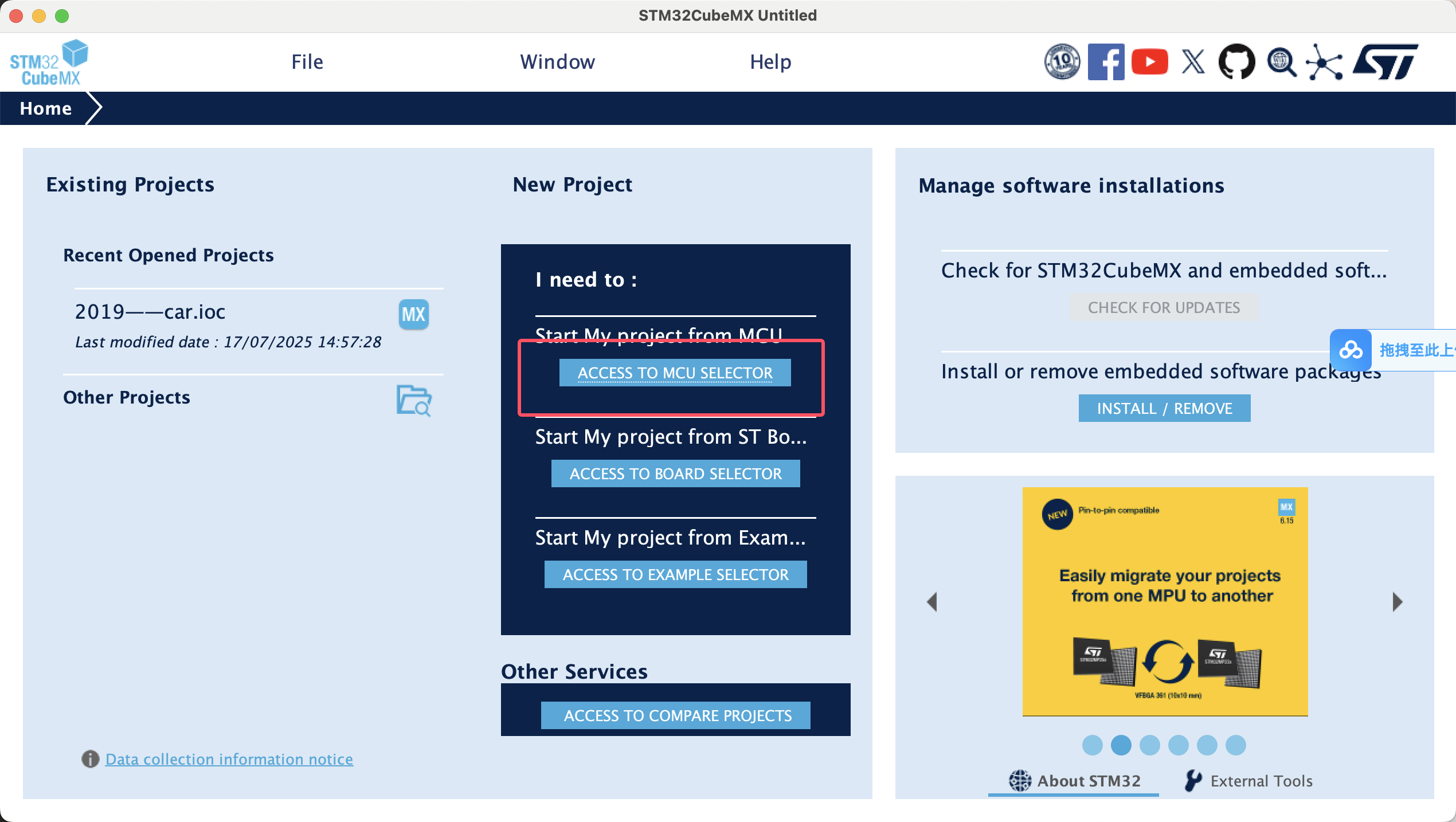

启动后点击ACCESS TO MCU SELECTOR或者ACCESS TO BOARD SELECTOR

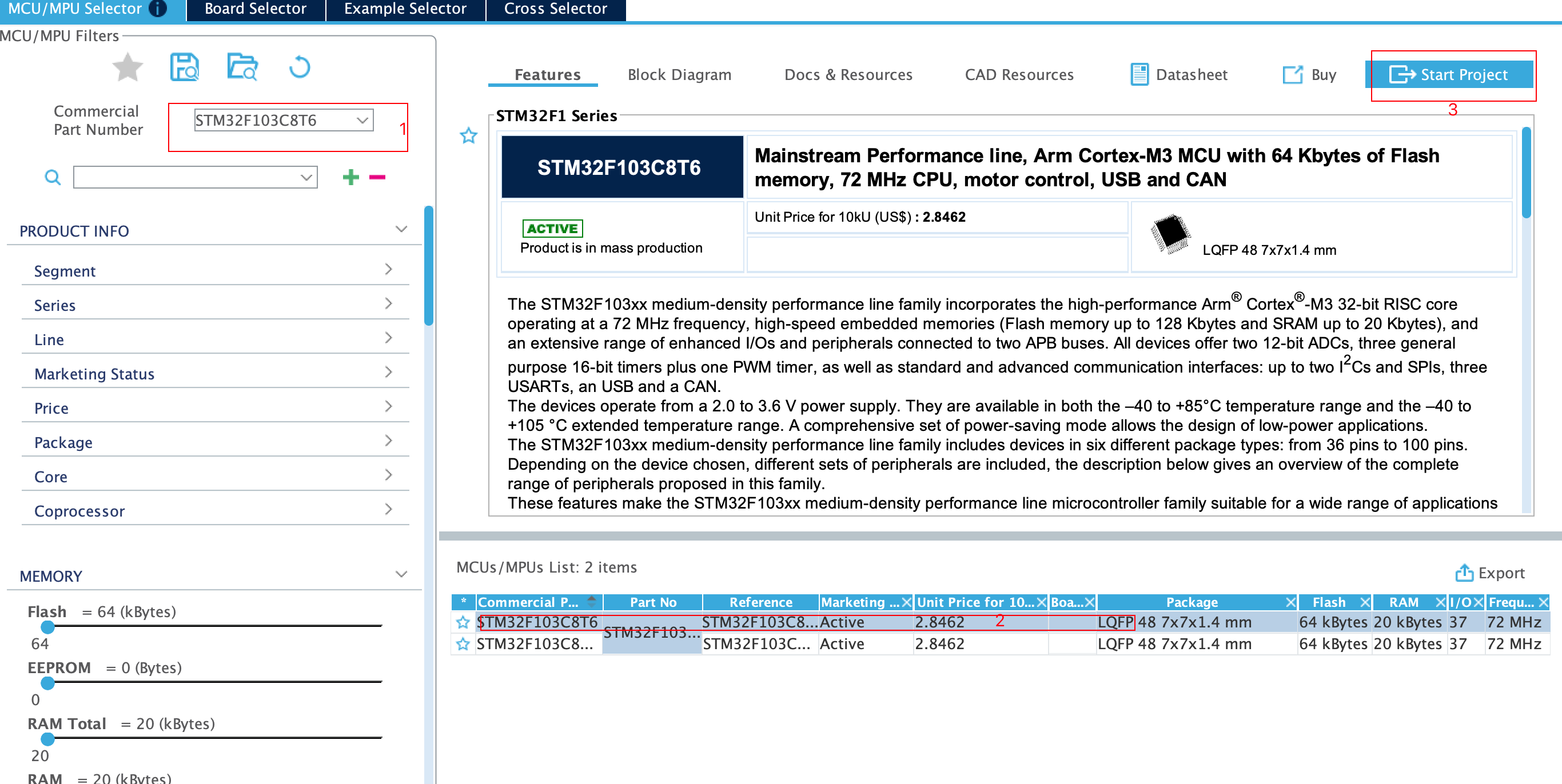

选择芯片

1 选择自己的芯片

2 确定具体型号

3 可视化配置项目

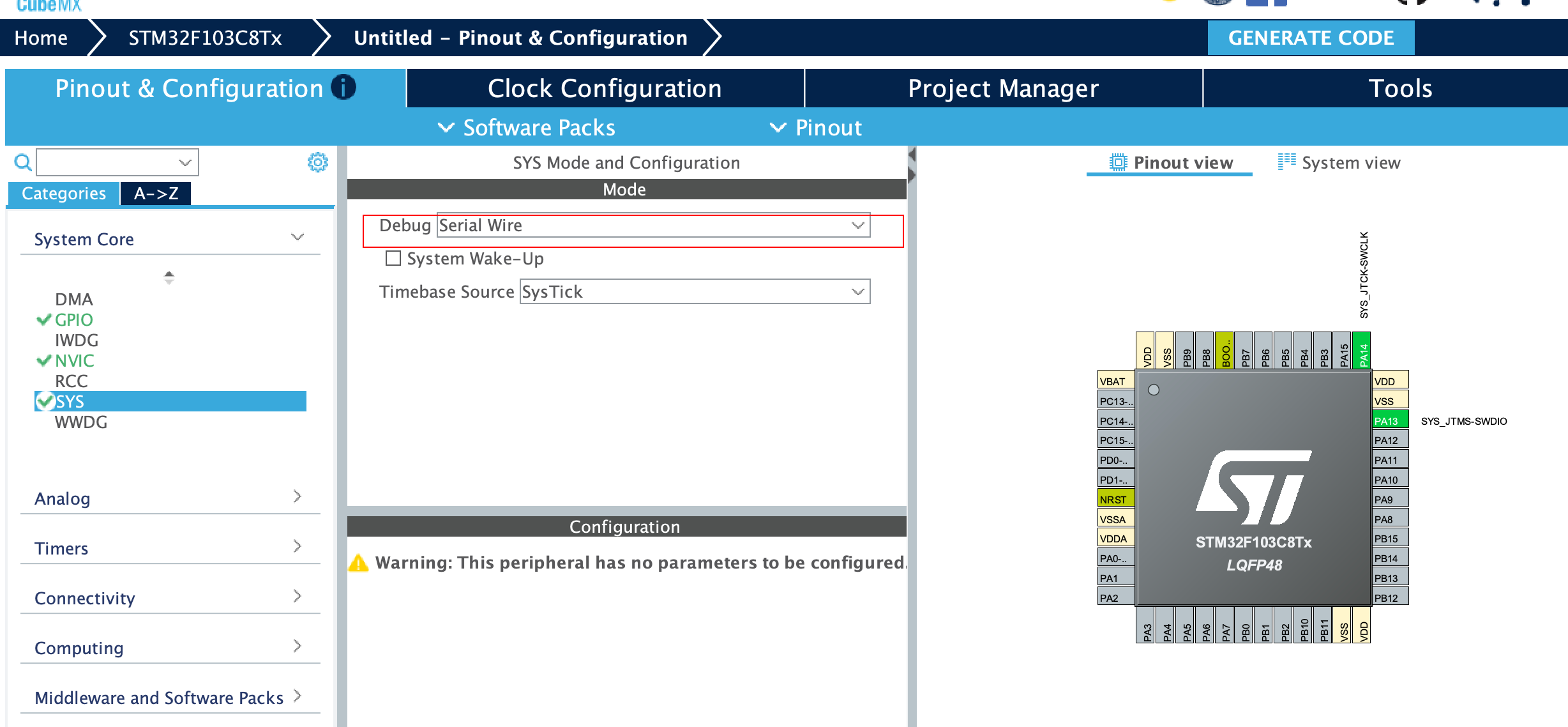

Debuge模式调整

STM32系列芯片通常使用ST-link,设置一下Debuge模式

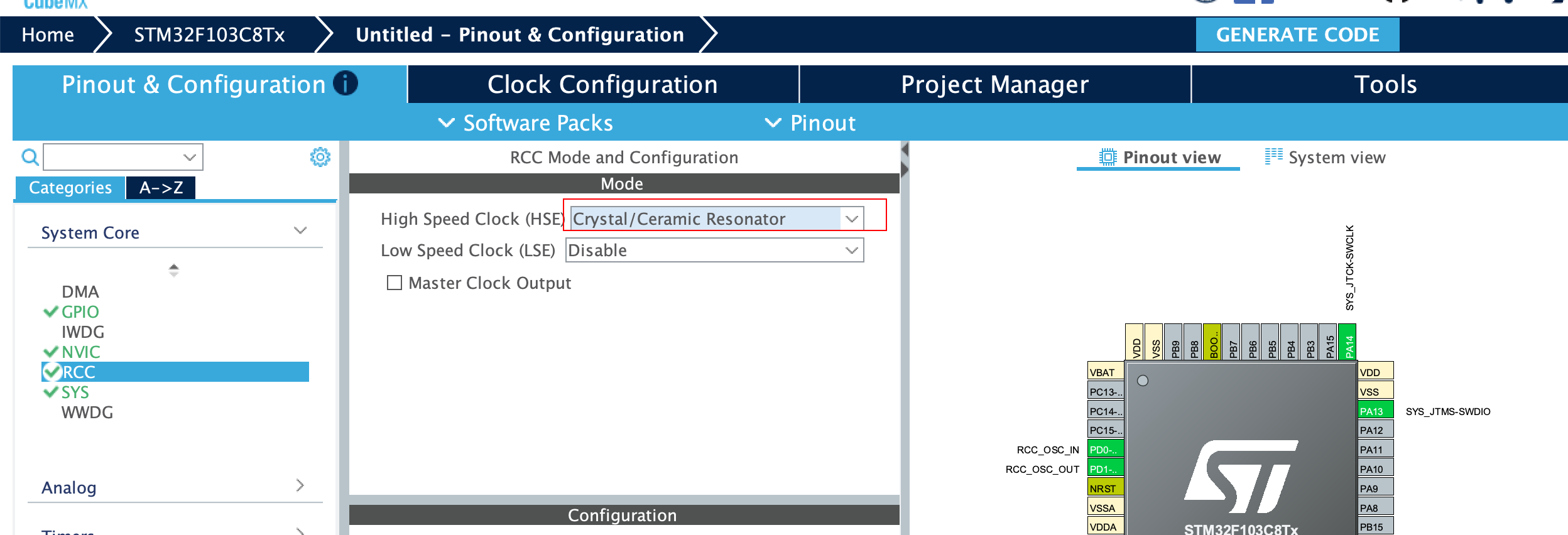

RCC时钟选择

根据自己需要设置

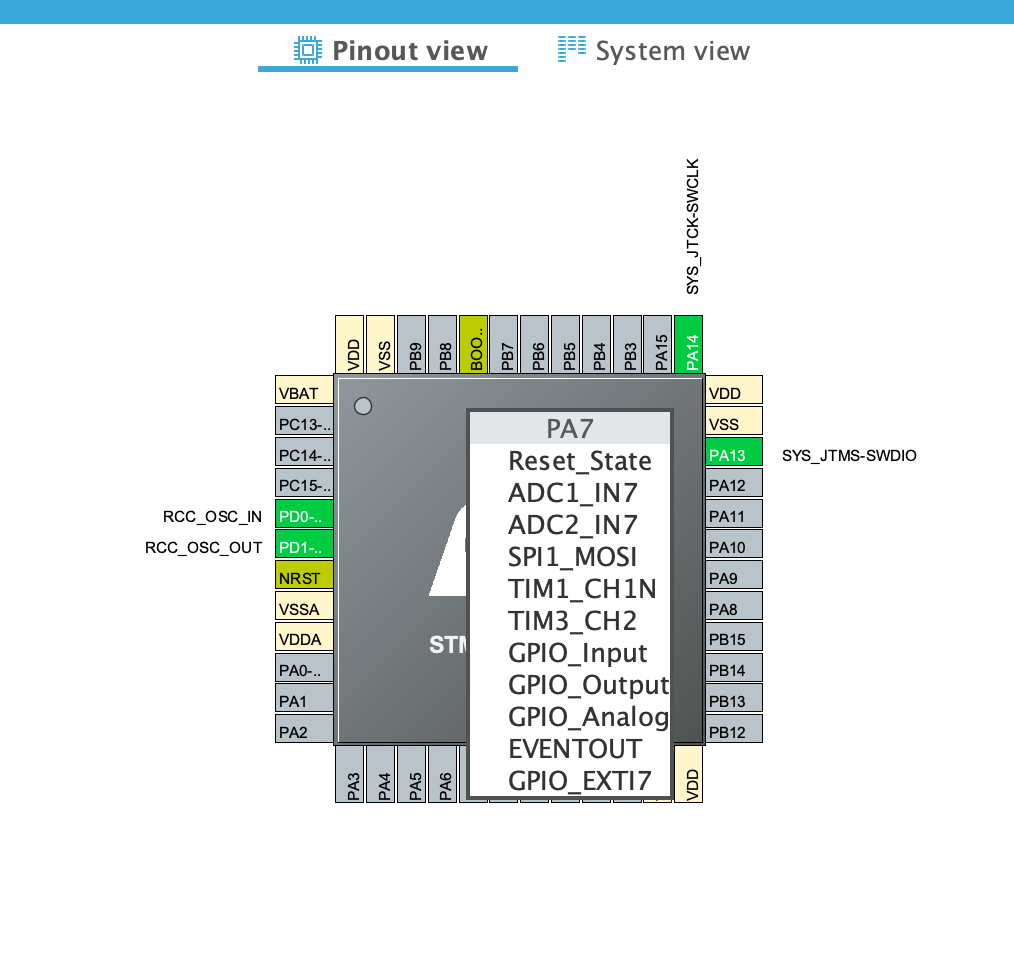

引脚始化配置（根据自己需求设置）

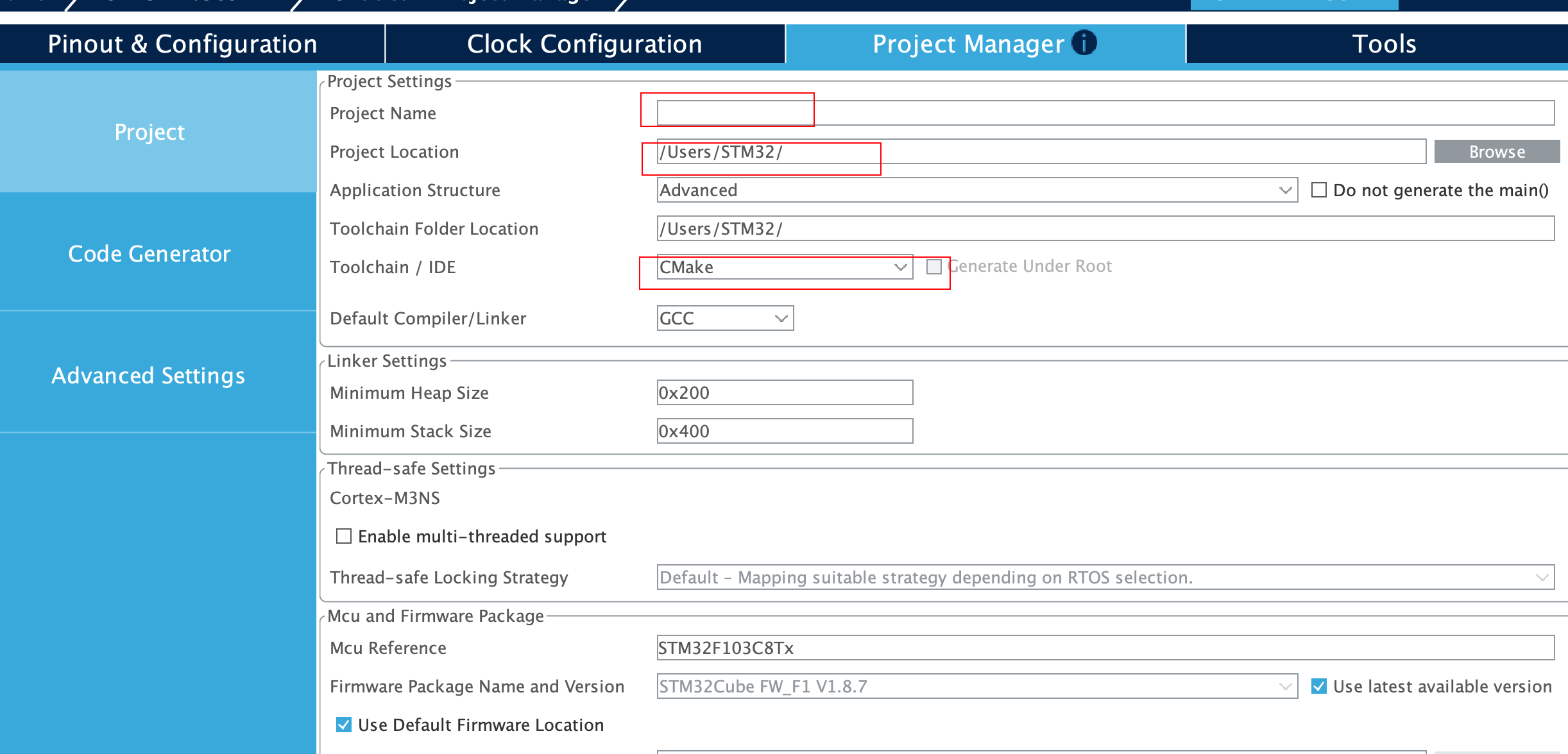

配置Project Manager

从上往下分别是项目名、保存路径、IDE类型

3.3 CLion 打开工程并编译

1. CLion -> Open -> 选 CubeMX 生成的工程目录（含 CMakeLists.txt）
2. 弹出工具链选择时选 STM32CubeCLT
3. Cmd + F9 编译，第一次会慢一些（编译 HAL 库），后续增量编译很快
   问题一：CLion 给交叉编译器传了 macOS 原生的 -arch arm64 参数
   工程里有 CubeMX 生成的工具链文件 cmake/gcc-arm-none-eabi.cmake，它设置了 CMAKE_SYSTEM_NAME=Generic 来告诉 CMake 这是交叉编译。但 CLion 没有用它，而是直接传了 -DCMAKE_C_COMPILER=...，导致 CMake 以为是 macOS 原生编译，自动加了 -arch arm64 参数。
   修复方法（二选一）：
   方法一：让 CLion 使用 CMake Presets（推荐）
   CubeMX 已经生成了 CMakePresets.json，里面配好了工具链文件。让 CLion 直接用它：
4. Settings -> Build, Execution, Deployment -> CMake
5. 点击顶部切换按钮，从 Profiles 模式切到 Presets 模式
6. CLion 会自动读取 CMakePresets.json，显示 Debug 和 Release 两个预设
7. 选 Debug 预设即可
   这样 CLion 不会再自己传 -DCMAKE_C_COMPILER，而是完全使用 CubeMX 配好的工具链文件。
   方法二：手动加 Toolchain File
   如果找不到 Presets 切换按钮：
8. Settings -> Build, Execution, Deployment -> CMake
9. 编辑你的 STM32CubeCLT profile
10. 在 CMake options 字段里加一行：
    -DCMAKE_TOOLCHAIN_FILE=/Users/替换工程地址/cmake/gcc-arm-none-eabi.cmake
11. 删掉旧的构建目录 cmake-build-debug-stm32cubeclt，让 CMake 干净地重新配置
    改完后重新加载 CMake，编译命令里就不会再出现 -arch arm64 了。工具链文件里的 CMAKE_SYSTEM_NAME=Generic 和 CMAKE_TRY_COMPILE_TARGET_TYPE=STATIC_LIBRARY 两行会同时解决"交叉编译器无法运行测试程序"的问题。

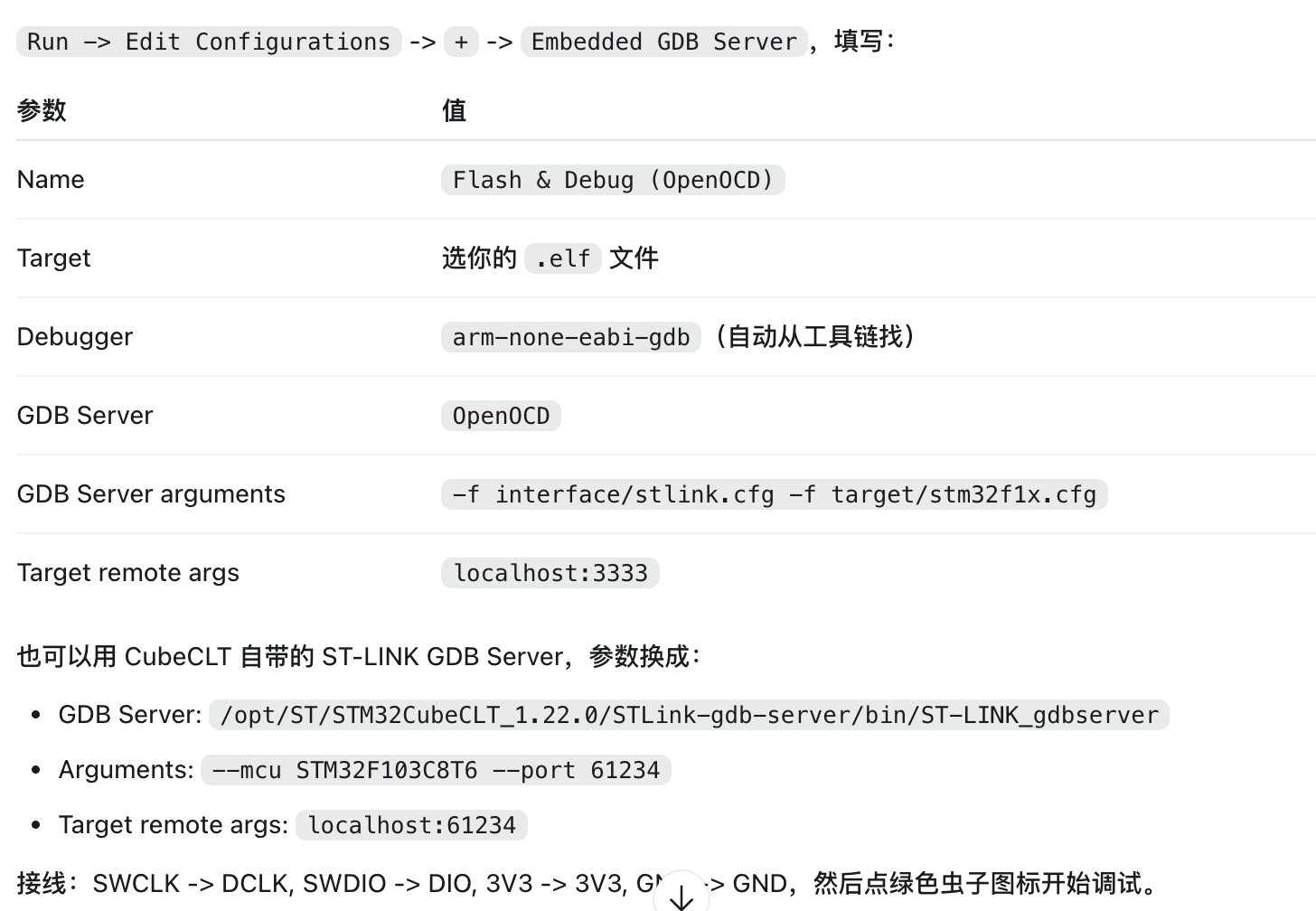

3.4 Clion 的 Embedded GDB Server设置

参考

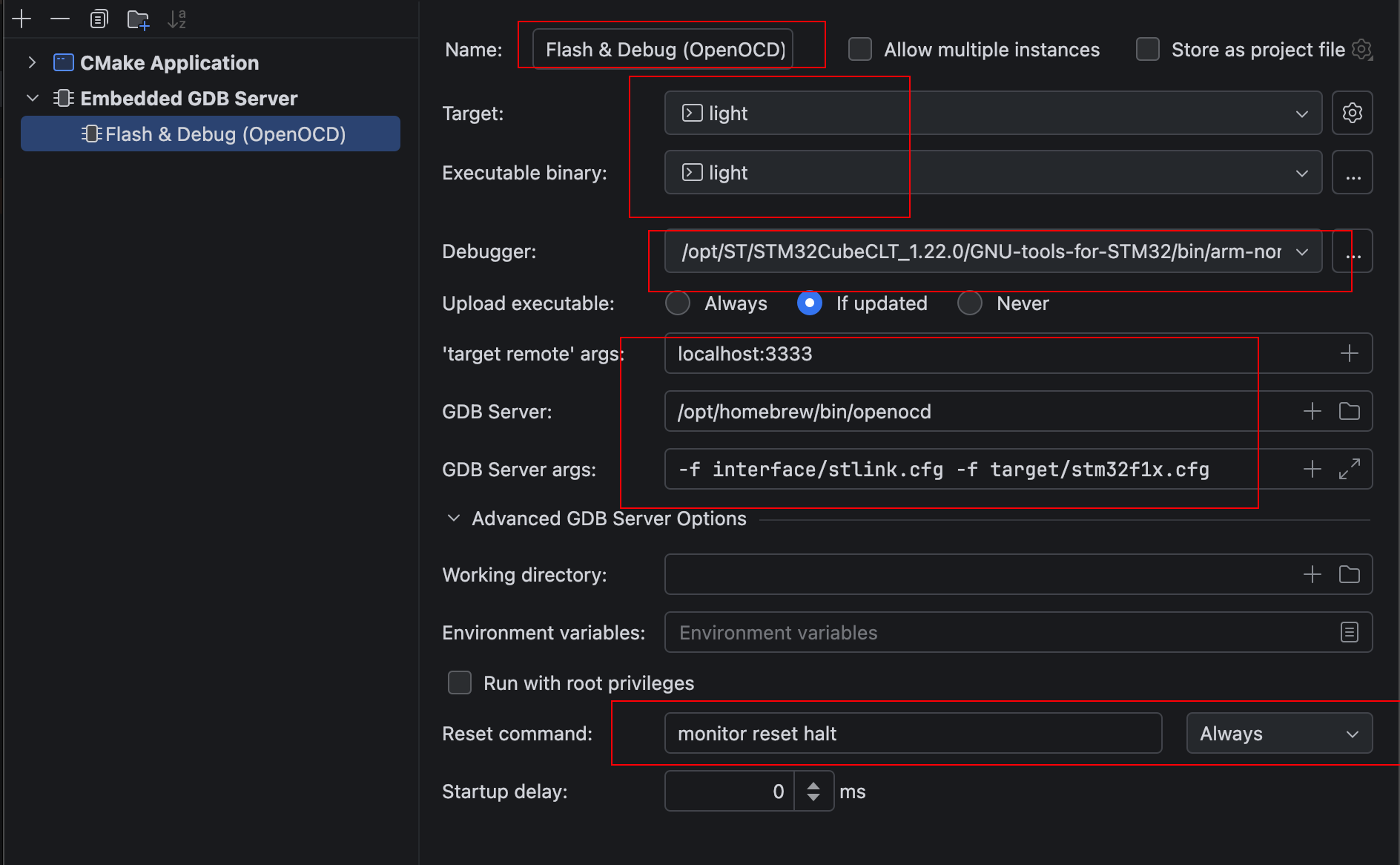

第一步：打开配置界面

菜单栏 Run -> Edit Configurations...，弹出配置窗口。左上角点 +，在弹出的列表里找 Embedded GDB Server。如果列表里没有这个选项，说明 Embedded Development 插件没启用，去 Settings -> Plugins 里开启。

第二步：填写 Name

顶部 Name 字段填：

Flash & Debug (OpenOCD)

第三步：Target（构建目标）

Target 下拉框点开，选择你的 CMake 构建目标。你的工程名叫 light，所以选 light 这个选项。选完后 Executable Binary 会自动指向 light.elf。

如果下拉列表为空，先确认 CLion 已经成功加载了 CMake（底部状态栏不报错）。CMake 配置成功后目标才会出现在列表里。

第四步：Debugger

Debugger 字段填完整路径（不要只写名字，CLion 2026 不一定自动从工具链找）：

/opt/ST/STM32CubeCLT_1.22.0/GNU-tools-for-STM32/bin/arm-none-eabi-gdb

第五步：GDB Server

GDB Server type 下拉选 OpenOCD（选完之后下面的 GDB Server 路径字段会自动出现）。

在 GDB Server 可执行路径字段填：

/opt/homebrew/bin/openocd

第六步：GDB Server arguments

在 GDB Server arguments 字段填：

-f interface/stlink.cfg -f target/stm32f1x.cfg

这两个路径是相对于 OpenOCD 的 scripts 目录的，OpenOCD 会自动在 /opt/homebrew/share/openocd/scripts/ 下找到它们，不需要写全路径。

第七步：Target remote args

在 Target remote args 字段填：

localhost:3333

这是 OpenOCD 启动后监听的 GDB 端口，CLion 通过这个地址连接调试器。

第八步：Before launch（调试前动作）

窗口底部 Before launch 区域：

1. 点 + -> 选 Build，确保选中的 target 是 light。这样每次点 Debug 时会先编译最新的代码。
2. 可选：再点 + -> 选 External Tool -> Create New，配置烧录步骤（如果希望调试前单独烧录固件）：

- Name: OpenOCD Flash
   - Program: /opt/homebrew/bin/openocd
   - Arguments: -f interface/stlink.cfg -f target/stm32f1x.cfg -c "program $CMakeCurrentBuildsDir$/light.elf verify reset exit"
   - Working directory: $ProjectFileDir$

不过通常 Embedded GDB Server 模式下 CLion 会自动加载 elf 到芯片，这一步不是必须的。

第九步：保存并验证

1. 右下角点 Apply 再点 OK
2. 接好 ST-Link 和板子（SWD 四线 + 供电）
3. 点工具栏绿色虫子图标启动调试
   如果一切正常，CLion 会先编译，然后终端里看到 OpenOCD 输出类似：

Info : Listening on port 3333 for gdb connections

随后 GDB 连接成功，程序停在 main() 入口处。

4 ST-Link 下载与调试配置

快速验证：LED 闪烁

在 main.c 的 while(1) 循环中加入：

HAL_GPIO_TogglePin(GPIOA, GPIO_PIN_5); （板子上 LED 在 PA5，不在这个引脚的需要根据板子情况进行修改，修改后STM32CubeMX引脚设置也要修改，并重新生成代码）

HAL_Delay(500);

编译烧录后，板载 LED 应每秒闪烁一次，说明全链路通了。
