13.SPI

软件

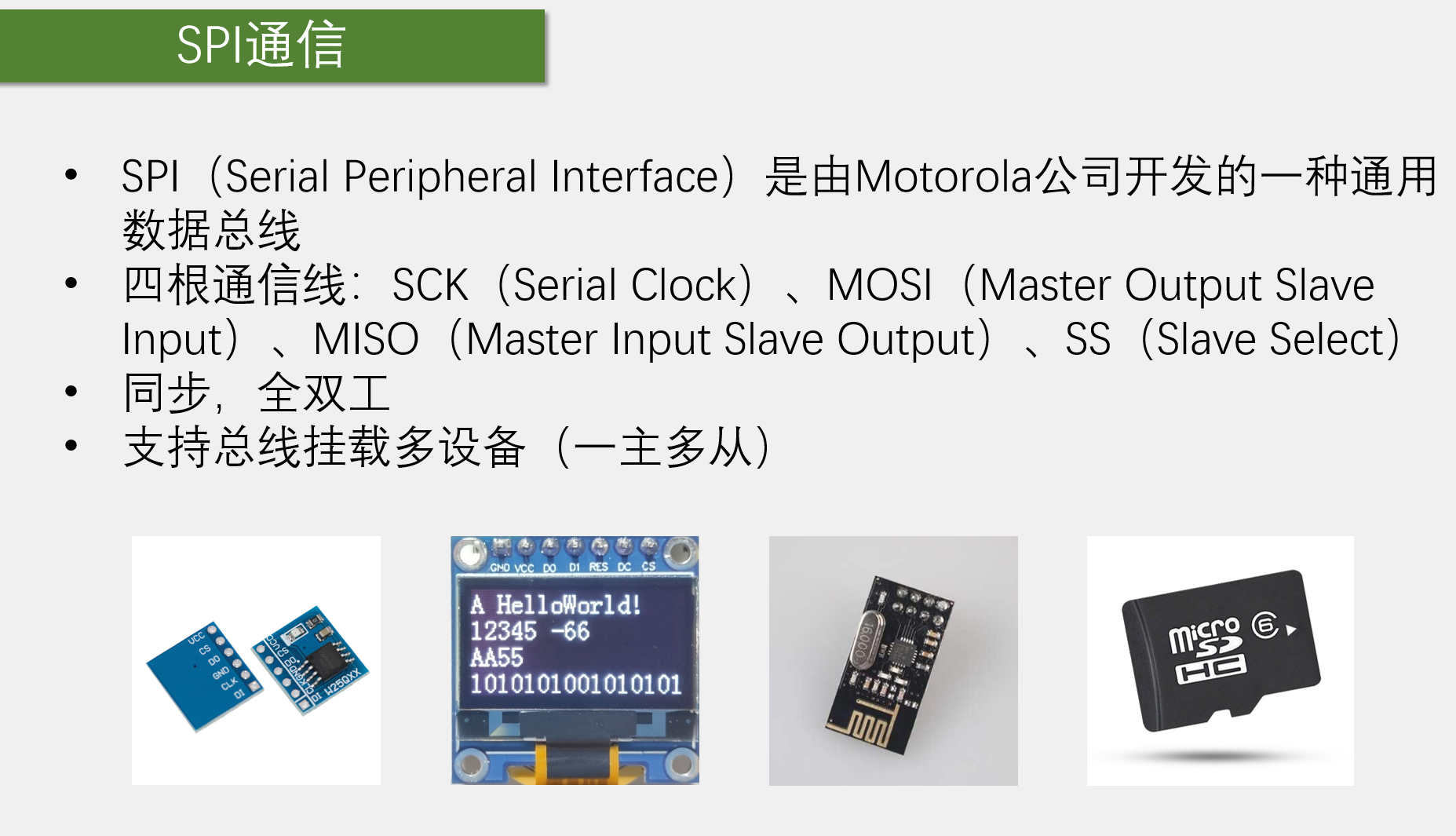

SPI通信

1. 定义与起源

• SPI（Serial Peripheral Interface）是由 Motorola（摩托罗拉）公司开发的一种通用数据总线。

2. 物理连接（四根通信线）

• SCK (Serial Clock)：串行时钟线，用于同步数据传输。

• MOSI (Master Output Slave Input)：主设备输出、从设备输入线（数据由主发往从）。

• MISO (Master Input Slave Output)：主设备输入、从设备输出线（数据由从发往主）。

• SS (Slave Select)：片选信号线（通常低电平有效），用于选中特定的从设备。

3. 通信特性

• 同步（Synchronous）：数据传输由时钟信号（SCK）严格同步。

• 全双工（Full-duplex）：由于有独立的MOSI和MISO线，主从设备可以同时发送和接收数据。

4. 总线拓扑结构

• 支持总线挂载多设备（一主多从）：一个主机可以通过多个SS片选线连接多个从设备。

虽然SPI通信速度远快于UART和I2C，且是全双工，但它也有缺点：占用引脚较多。当挂载多个从设备时，每个从设备都需要一根独立的SS线（片选线），这在引脚资源有限的微控制器（MCU）上可能会造成压力。

硬件电路

1. 总线共享规则（SCK, MOSI, MISO）

• 所有SPI设备的 SCK（时钟） 、MOSI（主出从入） 、MISO（主入从出） 引脚分别连在一起。

• 这意味着这三根线构成了共享总线，所有设备都并联在这三根线上。

2. 片选控制规则（SS）

• 主机需要另外引出多条独立的SS控制线，分别连接到各从机的SS引脚。

• 这是为了解决多个从机共享一根MISO线时的冲突问题。

3. GPIO引脚配置（电气特性）

• 输出引脚 （主机端的SCK、MOSI、SS，以及从机端的MISO）：配置为推挽输出（Push-Pull）。推挽输出具有强驱动能力，能快速拉高或拉低电平，保证高频通信信号的质量。

• 输入引脚 （主机端的MISO，以及从机端的SCK、MOSI、SS）：配置为浮空输入或上拉输入。

---

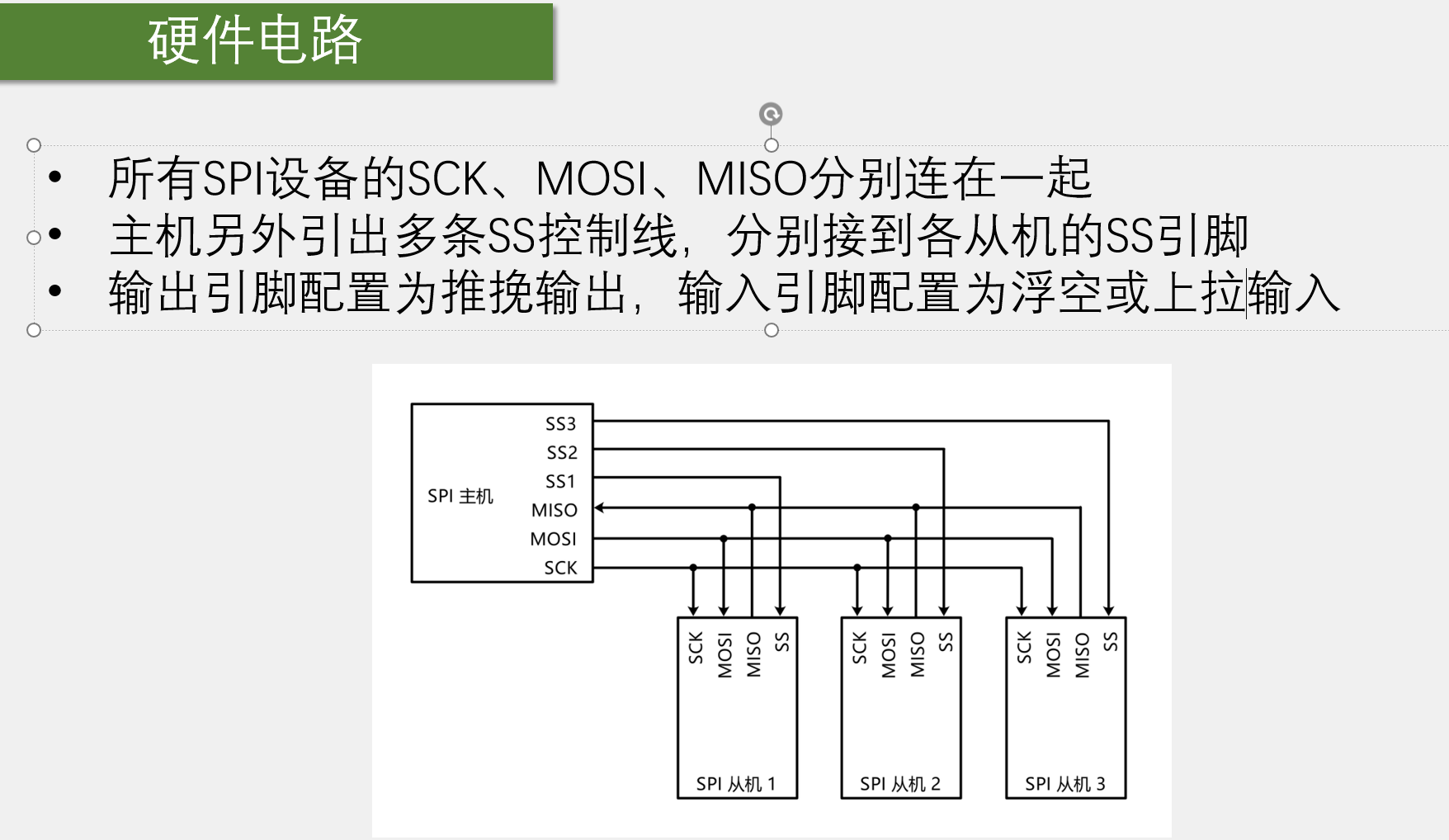

🔍 电路原理图深度解析（一主三从架构）

原理图清晰地展示了一个SPI主机（Master）连接三个SPI从机（Slave 1, 2, 3）的标准电路结构：

1. 共享连线：主机底部的 SCK、MOSI、MISO 三根线，直接并连到了三个从机的对应引脚上。

2. 独立片选 ：主机顶部引出了 SS1、SS2、SS3 三根线，分别接入从机1、从机2、从机3的 SS 引脚。

3. 数据流向：

   • SCK、MOSI、SS：从主机指向从机（主机作为控制方和输出方）。

   • MISO：从从机指向主机（当从机被选中且需要返回数据时）。

---

💡 关键原理解析与补充

1. 为什么MISO可以连在一起，而SS不行？

在SPI通信中，同一时刻只允许一个从机与主机通信（一主多从，但同一时间只能有一个从机响应）。

如果多个从机的MISO线强行连在一起且同时输出数据（一个输出高电平，一个输出低电平），会发生总线短路冲突 。因此，必须通过SS片选线来决定当前"听谁的"。

• 当某个从机的SS引脚被主机拉低（通常是低电平有效）时，该从机才会被激活，将其MISO引脚切换到推挽输出状态，向主机发送数据。

• 未被选中的从机，其MISO引脚处于高阻态（相当于断开）。

2. 为什么输入引脚推荐配置为浮空或上拉输入？

这与刚才提到的"高阻态"有关。当主机的MISO引脚连接了多个从机，且所有从机都没被选中（或当前从机尚未准备好）时，MISO线处于悬空状态。

• 如果不配置上拉，浮空的引脚容易受到外界电磁干扰，导致主机读取到乱码。

• 配置为上拉输入，可以确保在没有设备驱动MISO时，线路保持在一个确定的高电平状态，增加通信的稳定性。而主机端的SCK、MOSI、SS在空闲时通常保持高电平或低电平的固定状态，所以配置为推挽输出。

3. 优缺点体现

这张图完美体现了SPI总线的一个显著特点：速度快（推挽输出、全双工），但引脚消耗大。每增加一个从机，主机就要多牺牲一个GPIO引脚作为片选线。相比之下，I2C总线只需要两根线就能挂载多个设备（通过设备地址区分）。

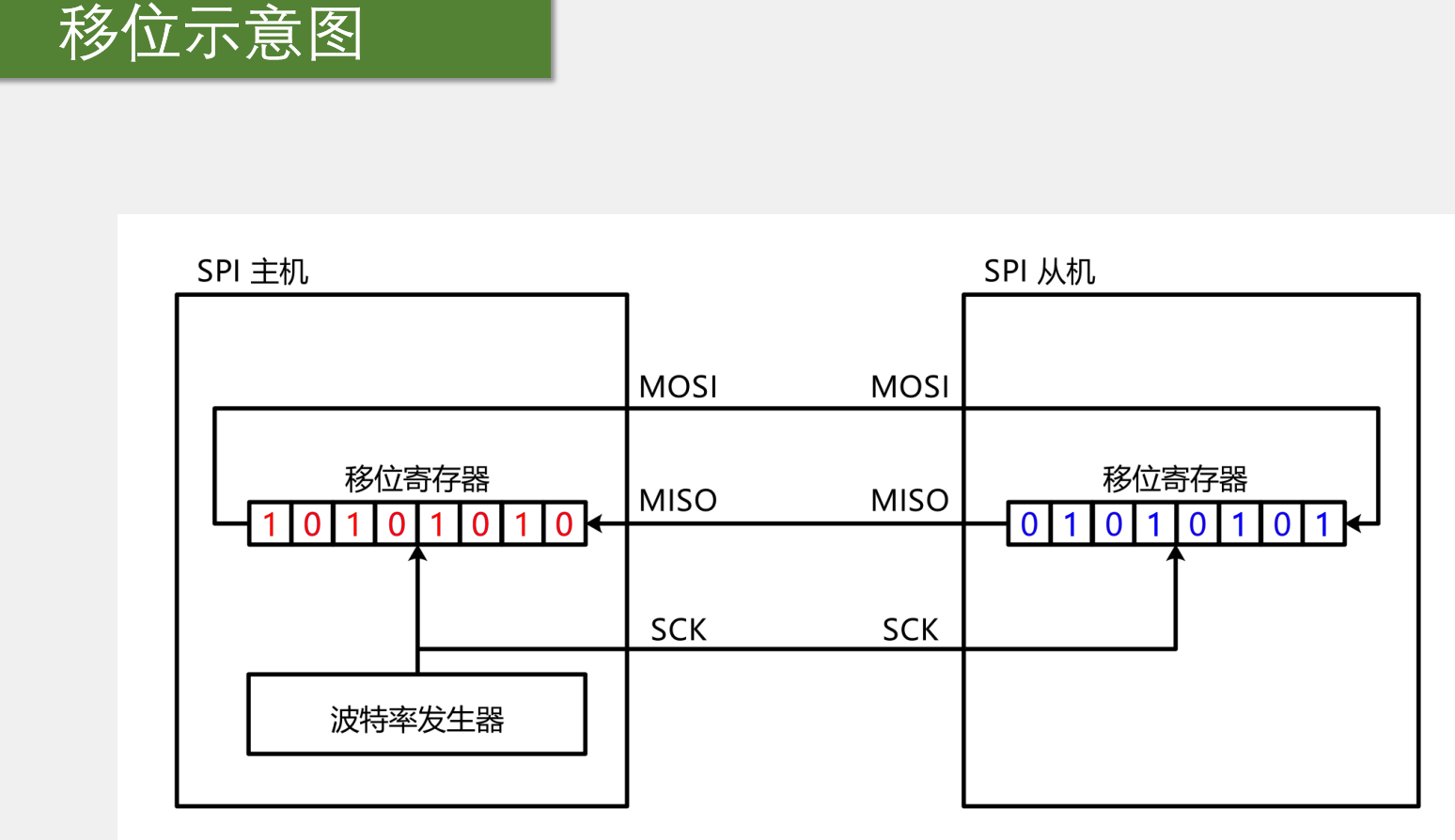

移位示意图

这张图片（"移位示意图"）揭示了SPI通信最底层的核心硬件逻辑------基于移位寄存器（Shift Register）的全双工数据交换机制。

1. 内部核心组件

• SPI主机（Master） ：内部包含一个移位寄存器 （图中当前值为 10101010）和一个波特率发生器。

• SPI从机（Slave） ：内部同样包含一个移位寄存器 （图中当前值为 01010101）。

• 波特率发生器：主机内部产生SCK时钟信号，驱动双方的移位寄存器同步工作。

2. 连线逻辑（构成环形结构）

• MOSI：主机寄存器的最高位（MSB，最左侧）连到从机寄存器的最低位（LSB，最右侧）。

• MISO：从机寄存器的最高位（MSB，最左侧）连到主机寄存器的最低位（LSB，最右侧）。

• SCK：主机的时钟信号同时连接到主从双方的移位寄存器。

• 关键理解 ：在物理逻辑上，这两个8位寄存器通过MOSI和MISO连成了一个16位的环形移位寄存器。

---

⚙️ 工作原理动态演示（全双工交换）

在SCK时钟脉冲的驱动下，数据按位进行同步移动：

1. 第一个时钟脉冲：

   • 主机将自己最左边的一位（MSB，1）通过MOSI发给从机，存入从机寄存器的最右边（LSB）。

   • 从机将自己最左边的一位（MSB，0）通过MISO发给主机，存入主机寄存器的最右边（LSB）。

   • 双方的寄存器同时向左移动一位。

2. 经过8个时钟脉冲后：

   • 主机的8位数据 10101010 全部推入了从机寄存器。

   • 从机的8位数据 01010101 全部推入了主机寄存器。

   • 结果 ：主机和从机的数据完成了完全交换 （主机变为 01010101，从机变为 10101010）。

💡 关键原理解析与补充

1. 为什么SPI必然是"全双工"的？

因为主机在发送数据（通过MOSI）的同时，必然也在通过MISO接收从机的数据。你无法只发送不接收。如果主机只想发送，它会接收到从机发来的垃圾数据（通常选择忽略）；如果主机只想接收，它也必须发送一个无效字节（如 0xFF 或 0x00）来驱动时钟。

2. 为什么从机没有波特率发生器？

这完美呼应了上一张图的"同步"特性。从机是被动的，它不需要自己产生时钟。主机的SCK线直接连接到从机寄存器的时钟输入端。主机给一个脉冲，从机就移位一次，这就保证了收发双方绝对同步，不需要像UART那样约定波特率。

3. 位序（MSB First vs LSB First）

图中展示的是典型的MSB先行（Most Significant Bit first） 模式。主机的最高位先移出。在代码配置中，我们经常会看到 SPI_FirstBit_MSB 或 SPI_FirstBit_LSB 的配置选项，这是根据外设芯片手册要求来设定的。如果换成LSB先行，移位方向就会反转。

4. 与片选信号（SS）的配合

结合第二张图，当主机需要和"从机1"通信时，主机会拉低"从机1"的SS。此时，"从机1"的移位寄存器被激活，参与这个环形网络。其他的从机未被选中，其寄存器处于高阻态（相当于脱离了这个环形网络），不会干扰数据交换。

总结 ：SPI通信的本质就是"在时钟脉冲的驱动下，主从双方各自驱动一个移位寄存器，通过环形总线进行数据交换"。这种硬件机制极其简单，因此SPI通信速度可以做得非常快（通常可达几十MHz）。

SPI时序基本单元及其时序模式

SPI通信协议的时序基本单元，也就是SPI通信中最核心的四种工作模式（SPI Mode 0~3）以及通信的起始/终止条件。

• CPOL (Clock Polarity 时钟极性)：决定 SCK 空闲状态（即没有数据传输时）是高电平还是低电平。（0=低电平，1=高电平）

• CPHA (Clock Phase 时钟相位)：决定在 SCK 的第几个边沿采集（移入）数据。（0=第一个边沿，1=第二个边沿）

• 黄金法则 ：数据必须在"采样边沿"前准备好，并在"采样边沿"保持稳定。因此，"移出（改变）数据"和"移入（采样）数据"总是发生在不同的边沿。

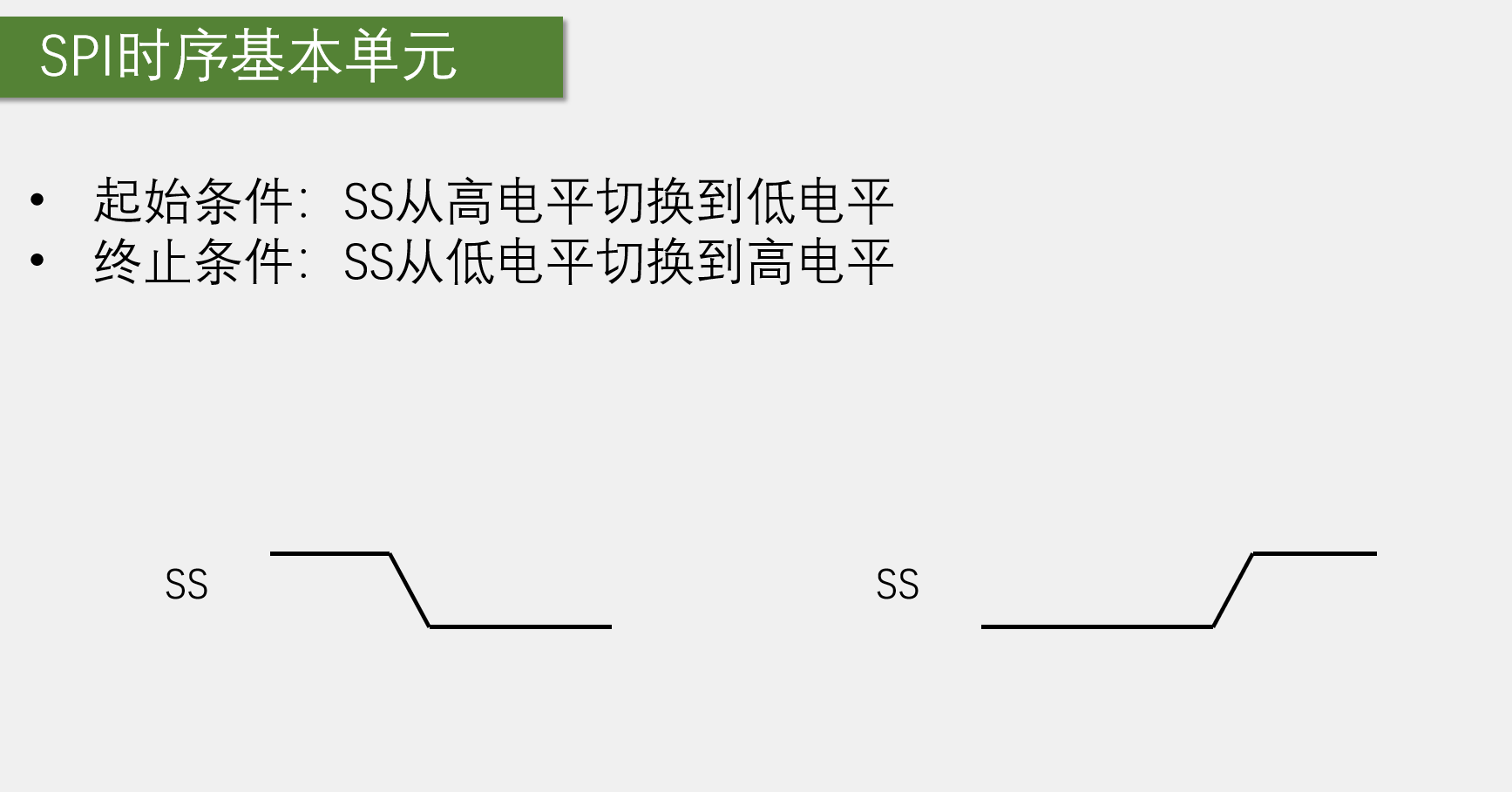

起始与终止条件

这是SPI通信的最外层框架。

• 起始条件 ：SS（片选信号）从高电平切换到低电平。（主机拉低对应从机的SS线，唤醒该从机）

• 终止条件 ：SS（片选信号）从低电平切换到高电平。（主机拉高SS线，结束通信）

• 图中展示了 SS 信号的下降沿和上升沿波形。在SS拉低到拉高的这段时间内，SCK、MOSI、MISO才会开始有条不紊地工作。

---

模式0 (Mode 0)

• 参数 ：CPOL=0（空闲状态时，SCK为低电平），CPHA=0（第一个边沿移入数据，第二个边沿移出数据）。

• 波形解析：

  • 空闲时，SCK是低电平。

  • 当第一个边沿到来（上升沿 ），此时数据已经准备好，双方进行采样（移入）。

  • 当第二个边沿到来（下降沿 ），双方**改变（移出）**数据，准备下一位。

  • 观察MOSI/MISO波形，数据位（B7）在SCK上升沿时处于稳定状态，在下降沿时发生翻转。

• 应用：Mode 0 是实际应用中最常用的模式。

---

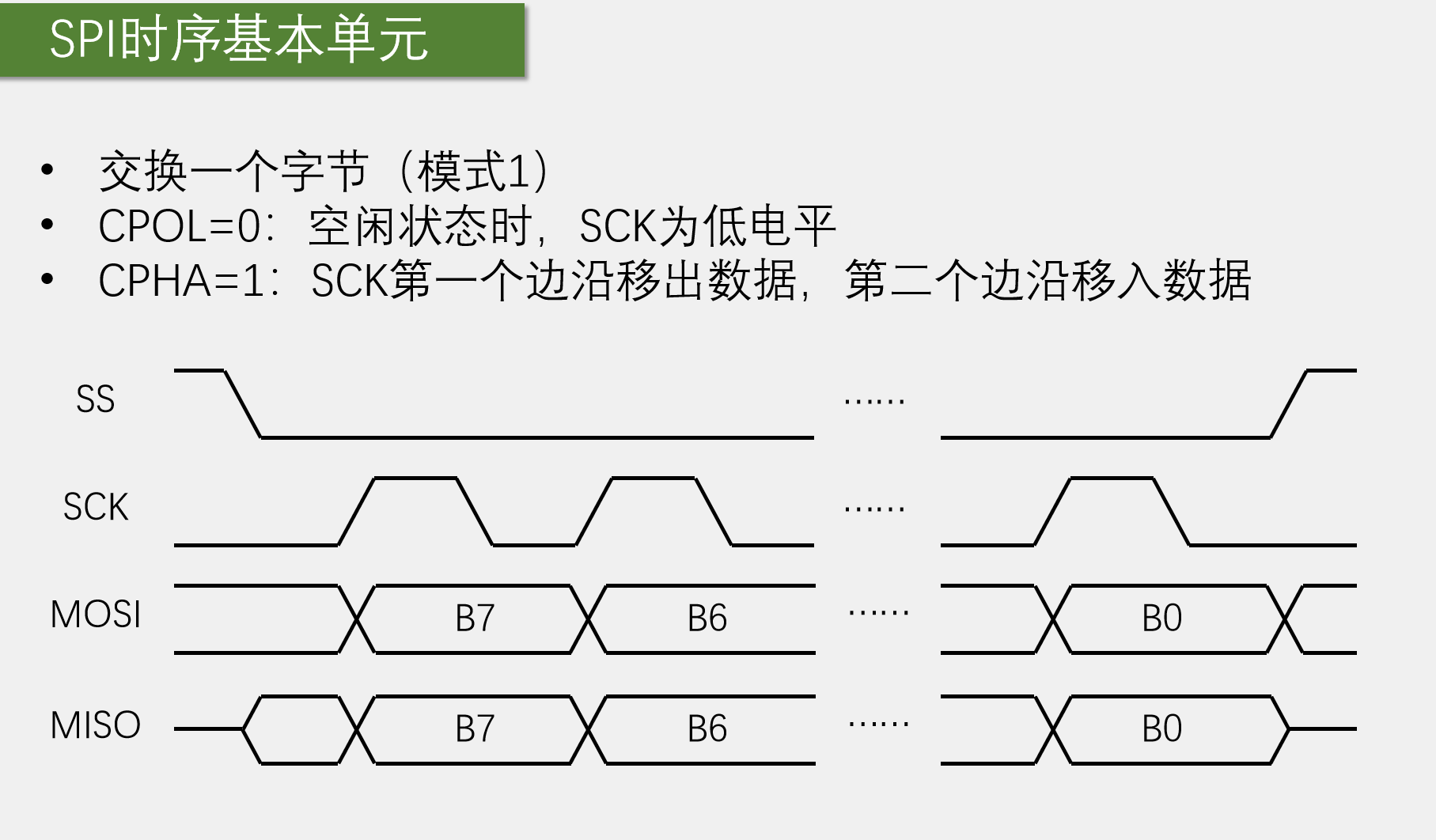

第二张图（上半部分）：模式1 (Mode 1)

• 参数 ：CPOL=0（空闲状态时，SCK为低电平），CPHA=1（第一个边沿移出数据，第二个边沿移入数据）。

• 波形解析：

  • 空闲时，SCK是低电平。

  • 当第一个边沿到来（上升沿 ），双方**改变（移出）**数据。

  • 当第二个边沿到来（下降沿 ），数据已经稳定，双方进行采样（移入）。

  • 观察波形，数据位（B7）在SCK上升沿时发生翻转，在下降沿时处于稳定状态。

---

模式2 (Mode 2)

• 参数 ：CPOL=1（空闲状态时，SCK为高电平），CPHA=0（第一个边沿移入数据，第二个边沿移出数据）。

• 波形解析：

  • 空闲时，SCK是高电平。

  • 当第一个边沿到来（下降沿 ），双方进行采样（移入）。

  • 当第二个边沿到来（上升沿 ），双方**改变（移出）**数据。

  • 观察波形，数据位在SCK下降沿时稳定（被采样），在上升沿时翻转。

---

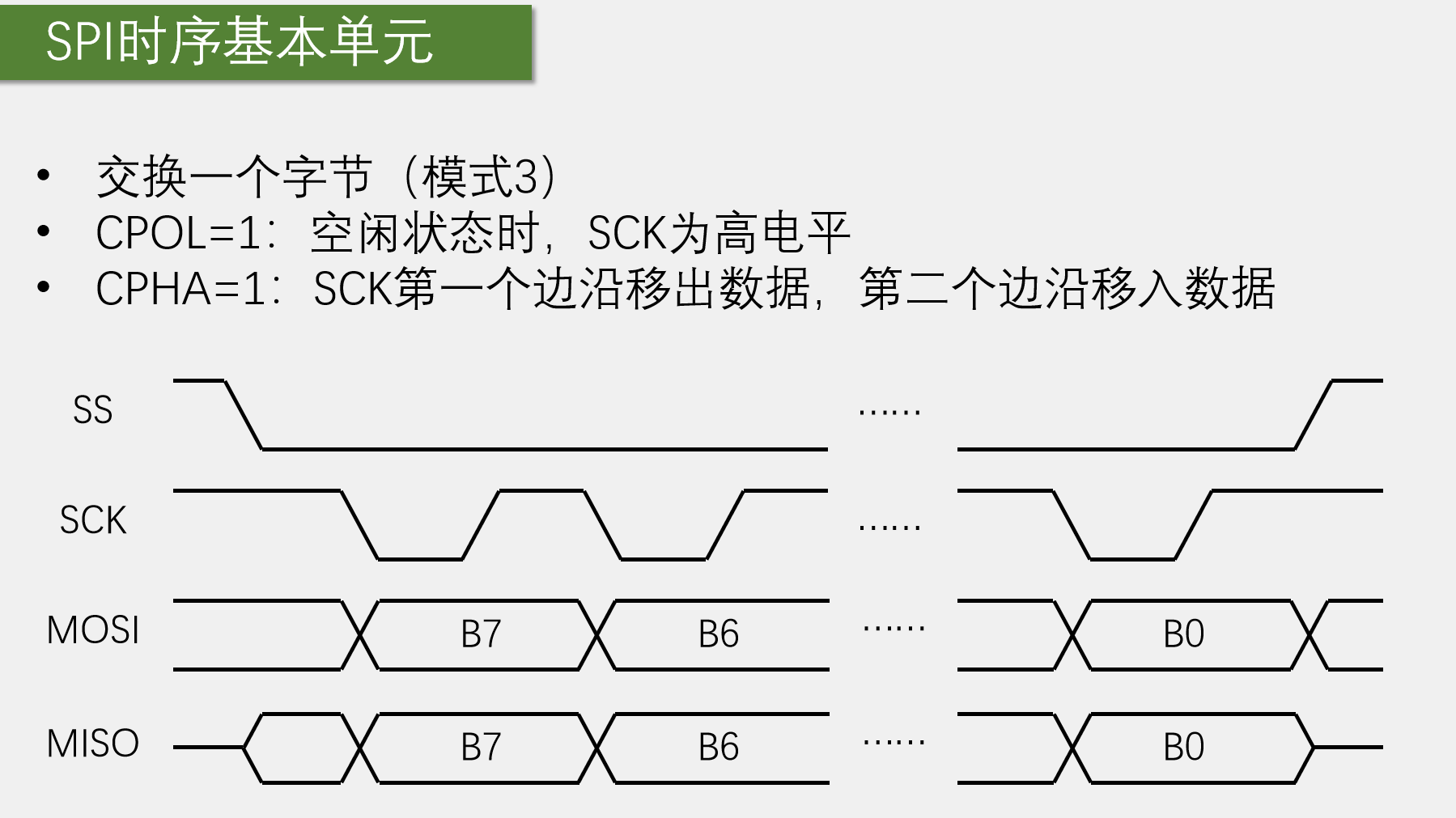

模式3 (Mode 3)

• 参数 ：CPOL=1（空闲状态时，SCK为高电平），CPHA=1（第一个边沿移出数据，第二个边沿移入数据）。

• 波形解析：

  • 空闲时，SCK是高电平。

  • 当第一个边沿到来（下降沿 ），双方**改变（移出）**数据。

  • 当第二个边沿到来（上升沿 ），数据稳定，双方进行采样（移入）。

  • 观察波形，数据位在SCK下降沿时翻转，在上升沿时稳定。

SPI时序

• 绿线：SCK的上升沿，是数据的采样点（对应SPI模式0）。

• 红线：用来分隔不同的通信阶段（指令、地址、数据）。

• SS：低电平有效，整个通信过程（无论持续多少个时钟）SS必须一直保持低电平，直到所有数据收发完毕才拉高。

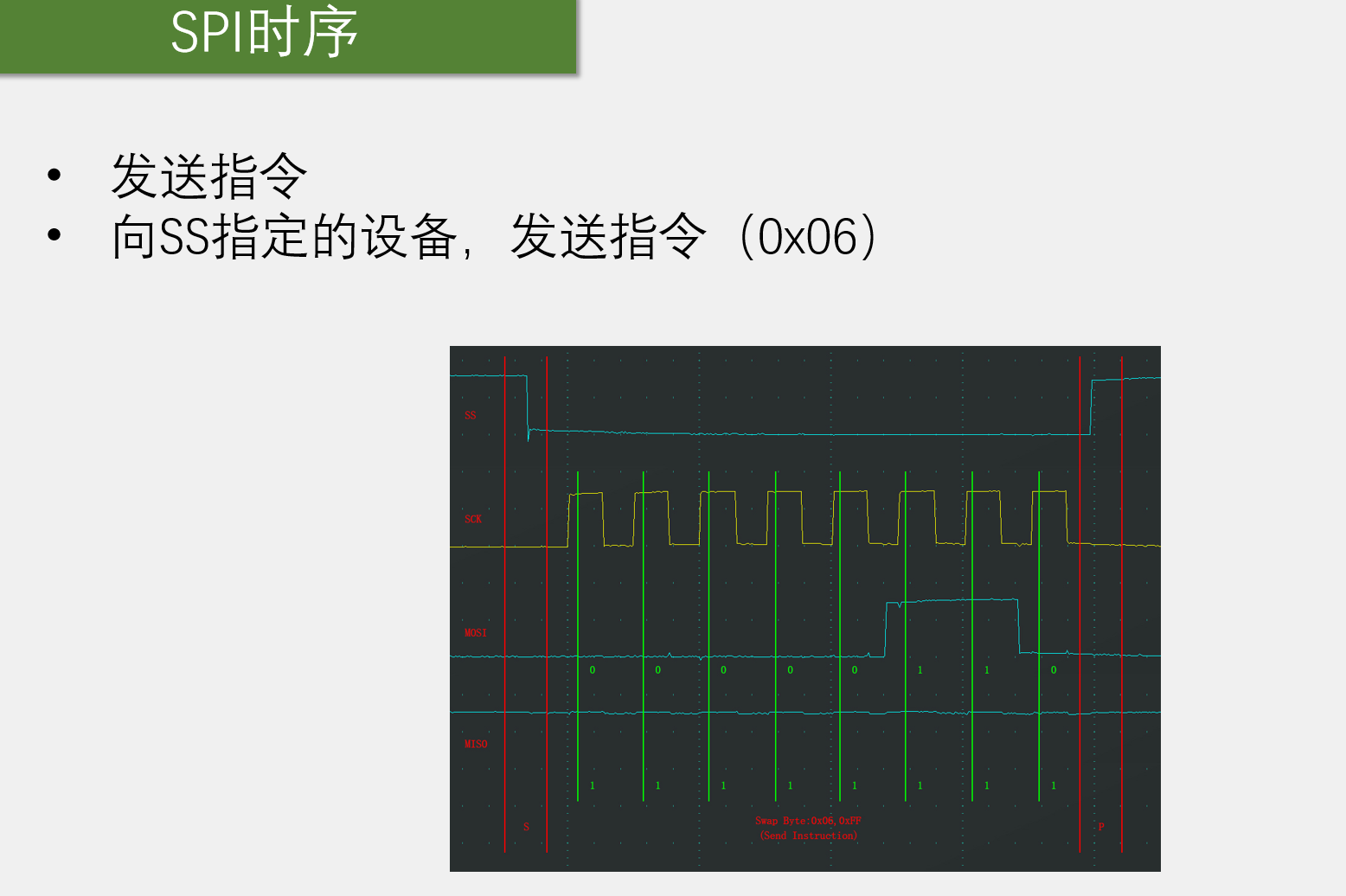

发送指令（单字节指令）

• 文字内容：向SS指定的设备，发送指令（0x06）。通常对应Flash的"写使能（Write Enable）"操作。

• 波形解析：

  • SS拉低后，共有 8个时钟脉冲。

  • 在MOSI线上，主机依次发送 0000 0110（即0x06）。

  • MISO线一直保持高电平（0xFF），因为从机没有数据返回，主机的上拉电阻将其拉高。

  • 发完8位后，SS拉高，通信结束。这就是最简单的单字节指令发送。

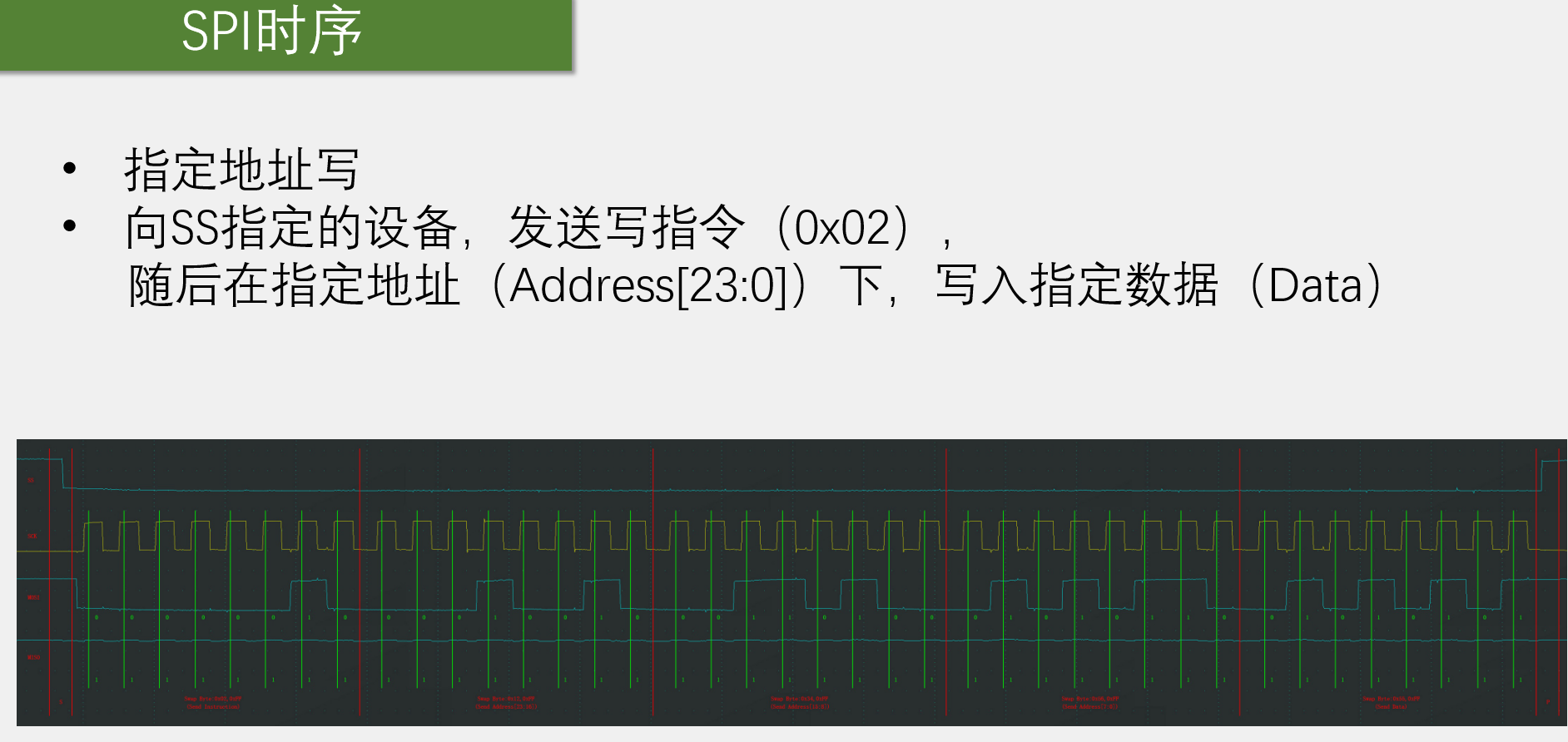

指定地址写（Page Program / Write）

• 文字内容：发送写指令（0x02），随后在指定地址（Address23:0）下，写入指定数据（Data）。

• 波形解析（看红色垂直分隔线） ：整个通信由 40个时钟脉冲 组成，分为三个阶段：

  1. 指令阶段（8个时钟） ：红线左侧。MOSI发送 0x02（二进制0000 0010），代表"我要写数据"。

  2. 地址阶段（24个时钟） ：红线和红线之间。因为地址是 Address[23:0]，即24位（3个字节），所以这里连续有24个时钟脉冲。MOSI依次发送地址的高8位、中8位、低8位。

  3. 数据阶段（8个时钟）：最右侧红线之后。MOSI发送具体的8位数据（Data）。

  • 注意MISO ：在整个40个时钟周期内，MISO线依然保持高电平。因为是"写"操作，从机只接收，不发送有效数据，所以主机读回的是无效的0xFF。

  • 发完最后一个数据位，SS拉高，写操作完成。

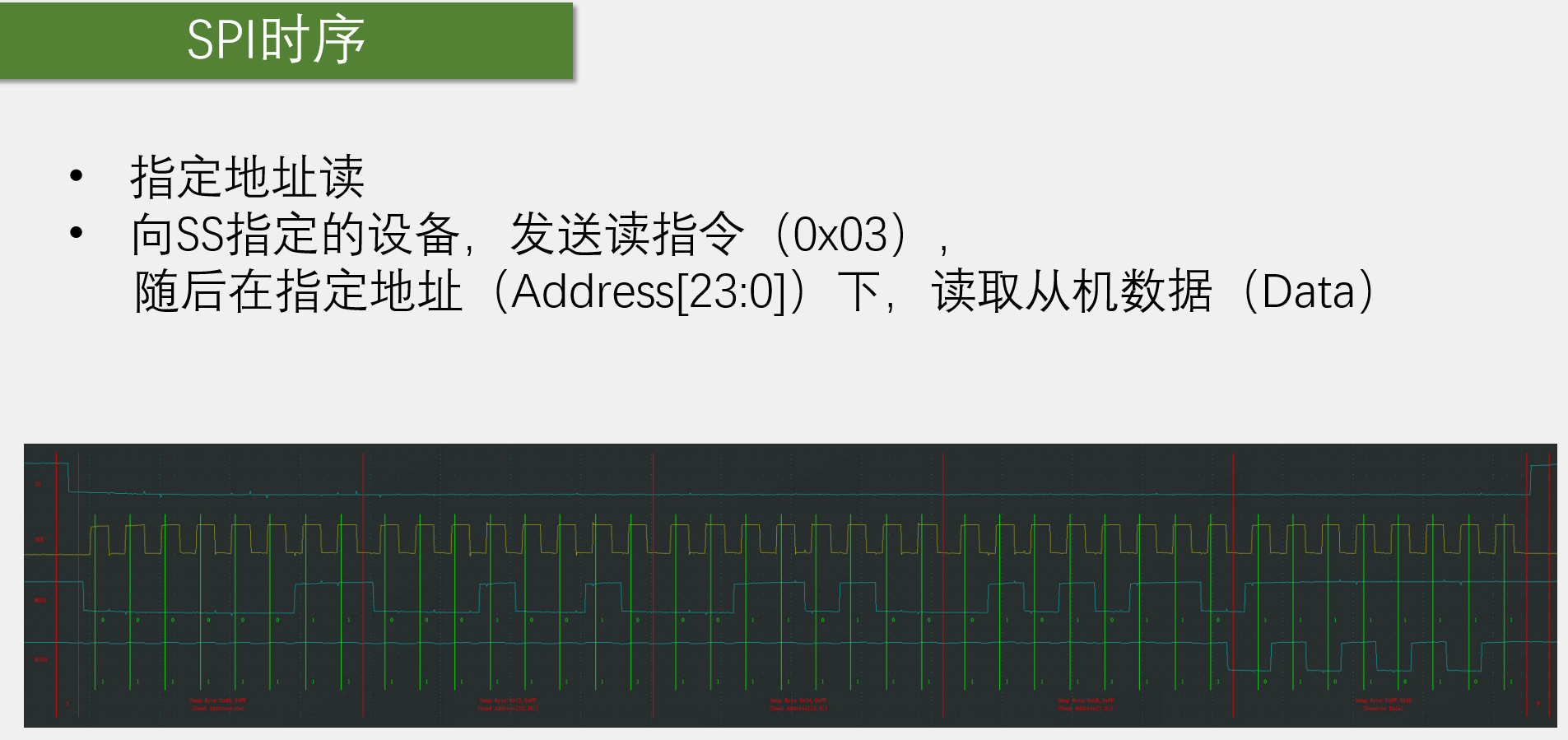

指定地址读（Read Data）

• 文字内容：发送读指令（0x03），随后在指定地址（Address23:0）下，读取从机数据（Data）。

• 波形解析（看红色垂直分隔线） ：同样由 40个时钟脉冲 组成，分三个阶段：

  1. 指令阶段（8个时钟） ：MOSI发送 0x03（二进制0000 0011），代表"我要读数据"。

  2. 地址阶段（24个时钟）：MOSI发送24位地址。

  3. 数据读取阶段（8个时钟）：

     • 在这个阶段，主机不需要再向从机发送数据了，所以MOSI线处于空闲状态 （通常保持高电平或发0xFF）。

     • 与此同时，MISO线上出现了高低变化的波形！这是从机在该地址下把内部的数据推到了MISO线上。主机通过这8个时钟脉冲，成功读取到了从机发来的1个字节的Data。

     • 发完8位数据，SS拉高，读操作完成。

💡 总结与实战意义

1. SPI设备通信的通用帧格式 ：往往是 指令（1字节） + 地址（N字节） + 数据（M字节）。图2和图3完美展示了这种结构化通信。

2. SS的特性：不能每发一个字节就拉高SS！图2和图3的40个时钟期间，SS必须持续拉低，一旦中途拉高，从机就会复位，之前发过的指令和地址就会失效。

3. 全双工的本质 ：不管你是"写"（图2）还是"读"（图3），主机和从机的移位寄存器始终在同时工作。图2是主机用指令+地址+数据，换回了从机的4个0xFF；图3是主机用指令+地址+0xFF，换回了从机的1个有效数据字节。这是理解SPI底层机制的关键。

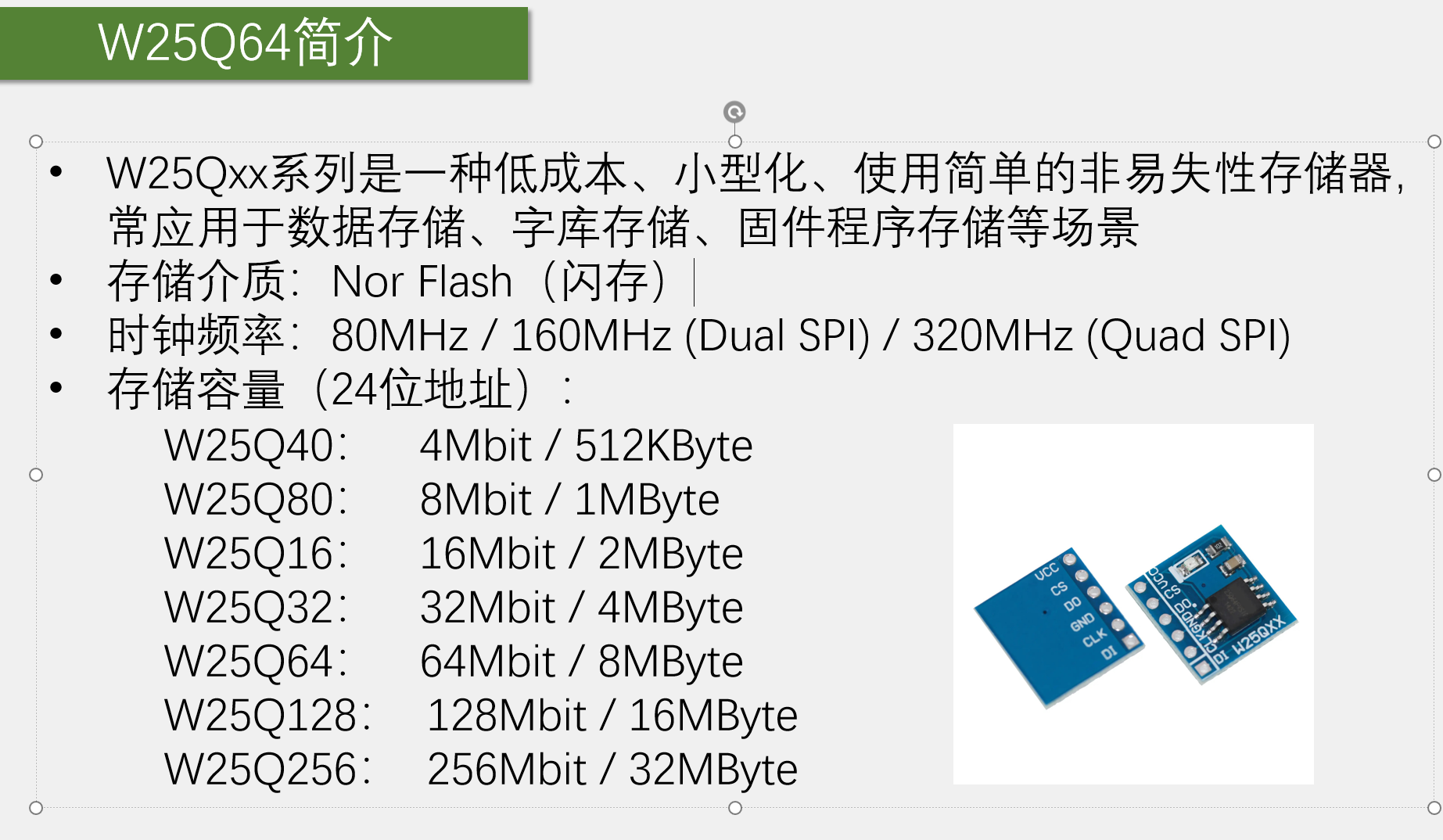

W25Q64简介

W25Q64 是一个典型的、完全依赖 SPI 协议进行通信的硬件设备（SPI Flash 芯片）。：

1. 硬件引脚的完美对应

看图片右下角的实物模块，上面标着：VCC, CS, DO, GND, CLK, DI。这正好就是前面所讲的 SPI 四根通信线：

• CS （片选）------ 对应我们前面讲的 SS。

• CLK （时钟）------ 对应 SCK。

• DI （数据输入）------ 对应 MOSI（主机输出，从机输入）。

• DO （数据输出）------ 对应 MISO（主机输入，从机输出）。

• VCC 和 GND 是电源和地。

2. 协议与波形的完美印证

• 24位地址（Address23:0）的由来 ：

  PPT 中明确写了"存储容量（24位地址）"。W25Q64 的容量是 64Mbit = 8MByte。要访问这 8M 的空间，需要 223223 个地址。为了凑齐整数个字节，就用 3 个字节（24位）来表示地址。这就完美解释了为什么你上一张图（图2、图3）的时序中，指令后面紧跟着 24个时钟脉冲的地址段。

• 指令（0x02, 0x03, 0x06） ：

  你之前看到的 0x06（写使能）、0x02（页写入）、0x03（读取数据），这些正是 W25Q64 芯片手册（Datasheet）里规定的标准指令。

  • 0x06：Write Enable，每次写入前必须发，用来解除芯片的写保护。

  • 0x02：Page Program，向指定地址写入数据。

  • 0x03：Read Data，从指定地址读取数据。

• 时序模式：W25Q64 通常支持 SPI Mode 0 和 Mode 3。我们之前分析抓包图用的正是 Mode 0（CPOL=0, CPHA=0）。

3. 关于速度（Dual SPI / Quad SPI）

PPT 中提到"80MHz / 160MHz (Dual SPI) / 320MHz (Quad SPI)"。这就是我们在第一张图提到过的"SPI支持总线挂载多设备，但引脚多"的演变：

• Standard SPI (标准SPI)：就是我们前面讲的，一根 MOSI 发，一根 MISO 收（80MHz）。

• Dual SPI (双线SPI)：为了快点把数据读出来，把原本单向的 MOSI 和 MISO 借用来同时双向传输，变成两根数据线（160MHz）。

• Quad SPI (四线SPI)：再增加两根额外的数据线（WP 和 HOLD），四个通道同时传数据，速度翻倍（320MHz）。但它们的控制指令和基本时序依然是基于 SPI 的。

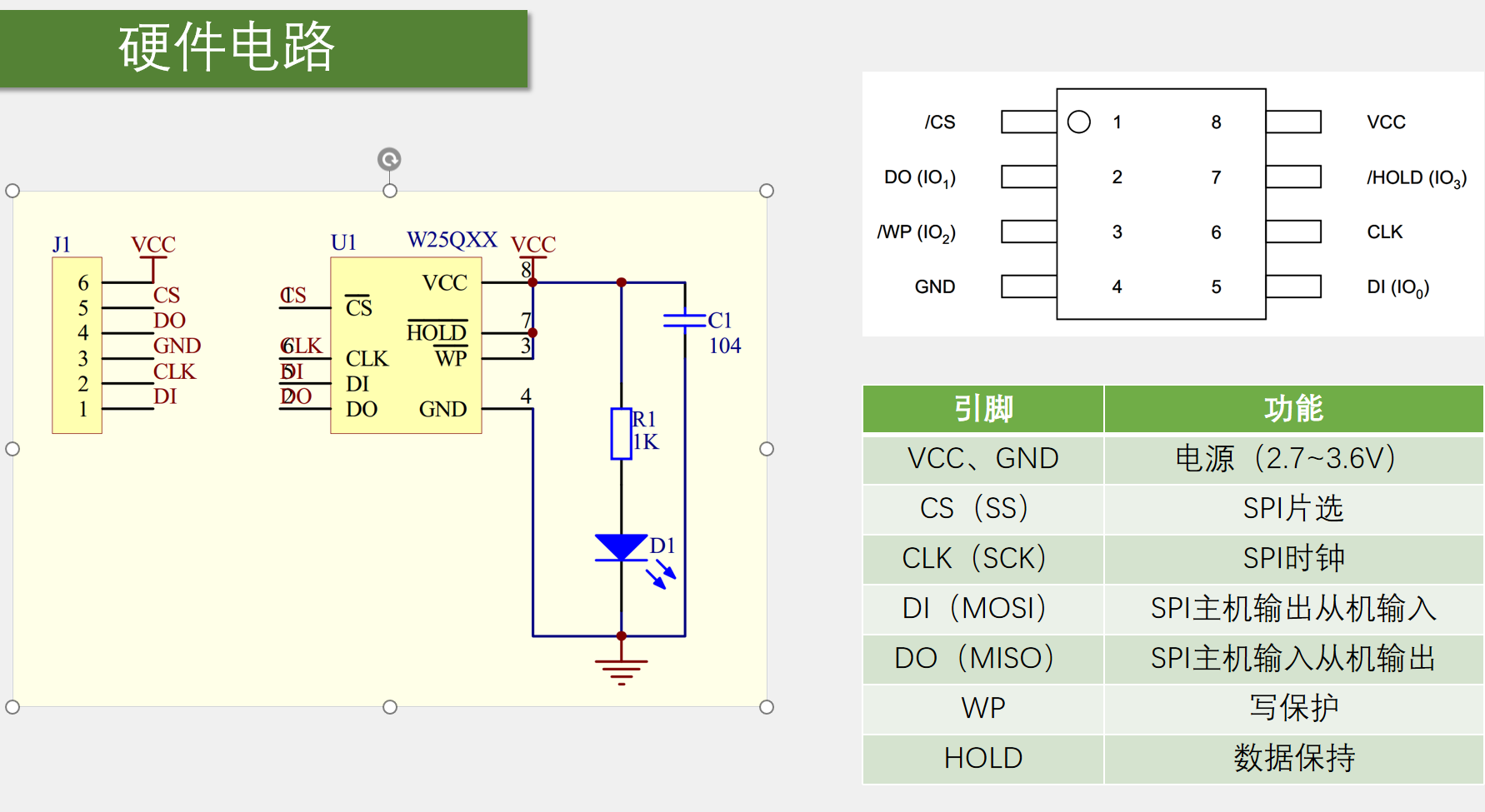

硬件电路

1. 接口与引脚映射（核心连接关系）

• 左侧 J1 接口：这是一个标准的 6 针 SPI 模块接口。它直接引出了 VCC、CS、DO、GND、CLK、DI，方便接线。

• 中间 U1 芯片：W25QXX 芯片本体。

• 右侧引脚功能表：这是重中之重，它完全印证了之前的 SPI 理论：

  • CS (SS)：SPI 片选。低电平有效（对应之前的 SS）。

  • CLK (SCK)：SPI 时钟。由主机提供。

  • DI (MOSI)：主机输出、从机输入。接收主机发来的指令和地址。

  • DO (MISO)：主机输入、从机输出。向主机回传数据。

  • 注意：这里为什么叫 DI/DO？因为它是站在芯片（从机）的角度命名的。 主机发数据给芯片，所以是 Data In；芯片发数据给主机，所以是 Data Out。

• 右上角的引脚分布图：展示了芯片的物理封装（通常是 SOP-8）。引脚 1 是 /CS，引脚 4 是 GND，引脚 8 是 VCC，完全对应电路图。

2. 特殊控制引脚（WP 和 HOLD）

这是这张硬件图的一个关键知识点。看原理图中间，芯片的第 3 脚 (/WP) 和第 7 脚 (/HOLD) 被特殊处理了：

• /WP (Write Protect)：写保护。低电平有效。当它被拉低时，芯片的状态寄存器会被锁定，防止数据被意外篡改。

• /HOLD (Hold)：数据保持。低电平有效。当它被拉低时，芯片的通信会暂停，但不会复位时钟序列，用于多主机共享总线时的冲突避免。

• 电路设计逻辑 ：在原理图中，这两个引脚通过电阻 R1 连接到了 VCC。将它们拉高（高电平），意味着禁用了写保护和数据保持功能，让芯片处于正常工作状态。 这也解释了为什么之前你发 0x06（写使能）就可以直接写数据，因为硬件上没有写保护锁定。

3. 外围辅助电路

• C1 (104 电容)：0.1μF 的去耦电容。连接在 VCC 和 GND 之间。这是所有数字芯片的标准配置，用于滤除电源的高频噪声，保证芯片在 80MHz 甚至更高频率工作时供电稳定。

• R1 (1K 电阻) 和 D1 (LED)：组成电源指示灯。VCC 接通时，D1 亮起，提示模块已上电。同时，R1 也充当了 WP 和 HOLD 引脚的上拉电阻。

4. 硬件连接实战（如何一主多从）

结合之前学的"一主多从"理论：

• 如果你接多个 W25QXX 芯片，需要把 CLK、DI、DO 并联接在一起（接到主机的 SCK、MOSI、MISO）。

• 但是，每个芯片的 CS 必须单独接主机的一个 GPIO 引脚。

• 需要操作哪个芯片，就把哪个芯片的 CS 拉低，其他芯片的 CS 保持高电平（它们的 DO 引脚处于高阻态，不会干扰总线）。

5. 供电注意事项

右下角表格标明了 VCC 电压范围（2.7 ~ 3.6V）。这是一个极其重要的硬件坑点！如果你使用 STM32 或 51 单片机（通常为 3.3V 或 5V）：

• 如果主机是 5V，而 W25Q64 是 3.3V，那么 MOSI、CS、CLK 线必须加电平转换电路，否则会烧毁 Flash 芯片。

• 现在大多数单片机（如 STM32）都是 3.3V 供电，可以直接直连。

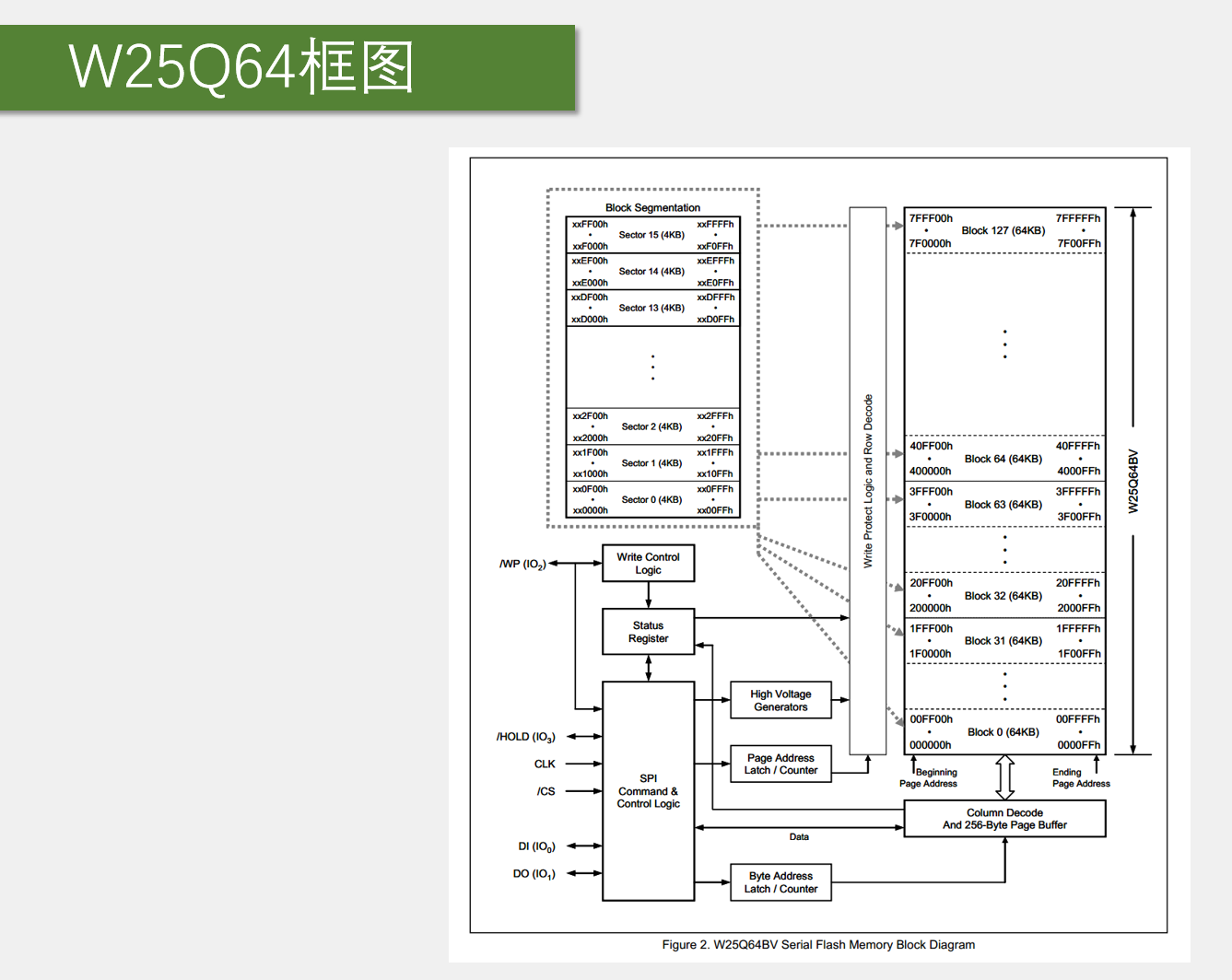

W25Q64框图

一、 右边：仓库区（存储阵列）

这里就是真正用来存数据的地方。注意看它的层级结构（对应图右上角）：

1. 总容量 ：右上角标了 W25Q64BV，一共 64Mbit = 8MByte。

2. 块 (Block) ：8MB 被分成了 128个块 （Block 0 到 Block 127）。每个块的大小是 64KB 。（你可以看到右侧的地址从 000000h 一直到 7FFFFFh）。

3. 扇区 (Sector) ：每个 64KB 的块，又被分成了 16个扇区 。每个扇区大小是 4KB 。（看左侧小图 Sector 0 (4KB) 到 Sector 15 (4KB)）。在Flash中，擦除的最小单位就是一个扇区（4KB）。

4. 地址对应关系：

   • 总地址范围 000000h - 7FFFFFh。这就是为什么之前的时序图里，地址是24位（3个字节）。因为 223223 刚好覆盖 8MB 的寻址空间。

---

二、 左边：管理层（SPI 控制逻辑）

这里是芯片的大脑，负责执行你从 SPI 总线发来的指令。

1. SPI Command & Control Logic (核心指挥官)

   • 图左下角的 CLK、/CS、DI、DO 直接连入这里。这就是你之前学的 SPI 四根线在芯片内部的终点。

   • 你发送的 0x06、0x03、0x02 等指令，全部由这个逻辑块接收并解析。

2. Status Register (状态寄存器)

   • 芯片当前是在忙（Busy）还是空闲？写使能（Write Enable）开了没有？都在这里记录。你发 0x06 就是把这个寄存器里的某一位设为1。

3. Write Protect Logic (写保护逻辑)

   • 连接着芯片的 /WP 引脚。前面硬件图里我们把 /WP 拉高了（无效），所以这里的写保护逻辑不会阻挡你的写操作。

4. Address Latch / Counter (地址锁存器与计数器)

   • 分为 Page Address（页地址）和 Byte Address（字节地址）。分别对应行地址（你在哪个块、哪个扇区）和列地址（你在那一页的哪个字节）。

5. 256-Byte Page Buffer (256字节页缓冲区) ------ 极其重要！

   • 这是你在写数据时（0x02指令）的"中转站"。Flash 芯片不能直接把数据写进仓库，你必须先把数据发到这里暂存，凑齐一页（256字节），芯片内部才会一次性把它们搬进仓库。

   • 读数据时（0x03指令），数据也是从仓库先搬到这个缓冲区，然后再通过 DO 引脚一位一位发给你。

6. High Voltage Generators (高压发生器)

   • 你可能会好奇，为什么 Flash 断电了还能存数据？因为写入（编程）和擦除需要给浮栅晶体管"充电"，这需要高压（通常十几伏）。而你的单片机只给它 3.3V。这个模块就是负责把 3.3V 升压到内部需要的高压。

三、 串联起来：数据是如何流动的？

当你要写一个字节时（对应之前的图2）：

1. CLK, DI 将 0x02 指令传入 SPI控制逻辑。

2. 接着传入 24位地址（行、列地址锁存）。

3. 接着你要写入的数据，被一比特一比特地存进 256-Byte Page Buffer（页缓冲区）。

4. 数据存满或你拉高了 /CS，高压发生器 启动，把 Page Buffer 里的数据真正烧录进右边的 仓库区（某个Block的某个Sector里）。

当你要读一个字节时（对应之前的图3）：

1. 传入 0x03 指令和 24位地址。

2. 行解码器（Row Decode）根据地址找到仓库（Block/Sector）。

3. 数据被读出，经过 列解码器（Column Decode），送入缓冲区。

4. 最后通过 DO 引脚，在 CLK 的节拍下一位一位移出给主机。

💡 总结

不要被庞大的连线吓到。它就是一个微型的计算机系统：有接口（SPI控制逻辑）、有内存表（状态寄存器）、有缓存（Page Buffer）、有硬盘（存储阵列），甚至还有电源管理（高压发生器）。

软件读写W25Q64

main.c
#include "stm32f10x.h"
#include "Delay.h"
#include "OLED.h"
#include "W25Q64.h"
int main(void)
 {
	 /*uint8_t mid;        // 准备一个8位变量，用来存"厂商ID (Manufacturer ID)"
	 uint16_t did;       // 准备一个16位变量，用来存"设备ID (Device ID)"

	 // 1. 初始化外设
	 OLED_Init();        // 初始化 OLED 屏幕，准备用来显示信息
	 W25Q64_init();      // 初始化 SPI 底层硬件（包括你之前看的 spi_init）

	 // 2. 在 OLED 上画好"填空题"的标签
	 OLED_ShowString(1, 1, "MID:   DID:");  // 第1行显示标签
	 OLED_ShowString(2, 1, "W:");           // 第2行准备显示写测试（预留）
	 OLED_ShowString(3, 1, "R:");           // 第3行准备显示读测试（预留）

	 // 3. 核心动作：读取芯片ID
	 W25Q64_read_id(&mid, &did);            // 调用你上一个问题里写好的读取ID函数，传入mid和did的地址

	 // 4. 把读到的ID以"十六进制"格式显示在屏幕上
	 OLED_ShowHexNum(1, 5, mid, 2);         // 在第1行第5列显示 mid，占2位十六进制（比如 EF）
	 OLED_ShowHexNum(1, 12, did, 4);        // 在第1行第12列显示 did，占4位十六进制（比如 4017）

	 // 5. 死循环，程序停在这里，保持屏幕常亮显示
	 while(1)
	 {

	 }

	 return 0;
	 */





	 uint8_t mid;
	 uint16_t did;

	 uint8_t array_w[4] = {0x11, 0x22, 0x33, 0x44};
	 uint8_t array_r[4];

	 //初始化
	 OLED_Init();

	 W25Q64_init();

	 //显示一个字符
	 //OLED_ShowChar(1, 1, 'A');
	 //显示字符串
	 //OLED_ShowString(1, 3, "SPI Test");

	 OLED_ShowString(1, 1, "MID:   DID:");
	 OLED_ShowString(2, 1, "W:");
	 OLED_ShowString(3, 1, "R:");

	 W25Q64_read_id(&mid, &did);
	 OLED_ShowHexNum(1, 5, mid, 2);
	 OLED_ShowHexNum(1, 12, did, 4);

	 //擦除扇区
	 W25Q64_sector_erase(0x0);

	 //写扇区
	 W25Q64_page_program(0x0, array_w, 4);

	 //读数据
	 W25Q64_read_data(0x0, array_r, 4);

	OLED_ShowHexNum(2, 3, array_w[0], 2);
	OLED_ShowHexNum(2, 6, array_w[1], 2);
	OLED_ShowHexNum(2, 9, array_w[2], 2);
	OLED_ShowHexNum(2, 12, array_w[3], 2);

	OLED_ShowHexNum(3, 3, array_r[0], 2);
	OLED_ShowHexNum(3, 6, array_r[1], 2);
	OLED_ShowHexNum(3, 9, array_r[2], 2);
	OLED_ShowHexNum(3, 12, array_r[3], 2);


	 while(1)
	 {

	 }

 }
 SPI.c
#include "stm32f10x.h"                  // Device header

/*
CS: PA4
CLK: PA5
DO: PA6
DI: PA7
*/

//SS写  PA4
void spi_W_SS(uint8_t bitval)
{
	GPIO_WriteBit(GPIOA, GPIO_Pin_4, (BitAction)bitval);
}

//CLK写 PA5
void spi_W_SCK(uint8_t bitval)
{
	GPIO_WriteBit(GPIOA, GPIO_Pin_5, (BitAction)bitval);
}


//DI写 MOSI PA7
void spi_W_MOSI(uint8_t bitval)
{
	GPIO_WriteBit(GPIOA, GPIO_Pin_7, (BitAction)bitval);
}


//DO读   MISO PA6
uint8_t spi_R_MISO(void)
{
	return GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_6);
}

void spi_init(void)
{
	GPIO_InitTypeDef GPIO_InitStruct;

	//使能时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

	//A4 A5 A7  推挽输出
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_4 | GPIO_Pin_5 | GPIO_Pin_7;
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStruct);

	//A6  输入
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_6;
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStruct);

	spi_W_SS(1);
	spi_W_SCK(0);
}

void spi_start(void)
{
	spi_W_SS(0);
}

void spi_stop(void)
{
	spi_W_SS(1);
}

uint8_t spi_swap_byte(uint8_t val)
//主设备与 SPI 从设备（进行"全双工"交换一个字节的数据。
{
	uint8_t i = 0;

	uint8_t value = 0;

	//模式0 第一个边沿移入数据 第二个边沿移出数据
	for (i = 0; i < 8; i++)
	{
		spi_W_MOSI(val & (0x80 >> i));
		spi_W_SCK(1);
		if (spi_R_MISO() == 1)//
		{
			value |= 0x80 >> i;
		}

		spi_W_SCK(0);//拉低时钟线
	}

	return value;
}
w25q64.c
#include "stm32f10x.h"                  // Device header
#include "SPI.h"
/* ==================== 写使能与状态寄存器控制 ==================== */
#define W25Q64_WRITE_ENABLE                  0x06  // 写使能（每次写入/擦除前必须先发送此指令，否则芯片拒绝执行）
#define W25Q64_WRITE_DISABLE                 0x04  // 写禁止（取消写使能状态）
#define W25Q64_READ_STATUS_REGISTER_1        0x05  // 读状态寄存器1（最常用！常用于轮询第0位BUSY，判断芯片是否忙）
#define W25Q64_READ_STATUS_REGISTER_2        0x35  // 读状态寄存器2（包含QE位等，用于QSPI模式配置）
#define W25Q64_WRITE_STATUS_REGISTER         0x01  // 写状态寄存器（用于配置保护区域、使能Quad模式等）

/* ==================== 数据写入（编程）指令 ==================== */
#define W25Q64_PAGE_PROGRAM                  0x02  // 页编程（写入数据，一页最大256字节，超过会回卷覆盖）
#define W25Q64_QUAD_PAGE_PROGRAM             0x32  // 四线页编程（利用4根数据线同时写，提高写入速度）

/* ==================== 擦除指令（Flash写入新数据前必须先擦除） ==================== */
#define W25Q64_BLOCK_ERASE_64KB              0xD8  // 64KB块擦除
#define W25Q64_BLOCK_ERASE_32KB              0x52  // 32KB块擦除
#define W25Q64_SECTOR_ERASE_4KB              0x20  // 4KB扇区擦除（最常用，最小擦除单位）
#define W25Q64_CHIP_ERASE                    0xC7  // 全片擦除（清空整个8MB芯片，耗时极长，慎用）
#define W25Q64_ERASE_SUSPEND                 0x75  // 擦除挂起（擦除大块时暂停，允许单片机去读其他数据）
#define W25Q64_ERASE_RESUME                  0x7A  // 擦除恢复（继续之前挂起的擦除操作）

/* ==================== 电源与特殊模式 ==================== */
#define W25Q64_POWER_DOWN                    0xB9  // 掉电模式（低功耗模式）
#define W25Q64_HIGH_PERFORMANCE_MODE         0xA3  // 高性能模式
#define W25Q64_CONTINUOUS_READ_MODE_RESET    0xFF  // 连续读模式复位（同时也是复位指令）

/* ==================== 设备识别与ID读取 ==================== */
#define W25Q64_RELEASE_POWER_DOWN_HPM_DEVICE_ID 0xAB // 释放掉电模式 / 读设备ID
#define W25Q64_MANUFACTURER_DEVICE_ID        0x90  // 读厂商和设备ID
#define W25Q64_READ_UNIQUE_ID                0x4B  // 读64位唯一ID（出厂固化，唯一不可改，常用于加密防抄板）
#define W25Q64_JEDEC_ID                      0x9F  // 读JEDEC ID（极其常用！返回厂商ID+容量ID+设备ID，如EF 40 17）

/* ==================== 读取数据指令 ==================== */
#define W25Q64_READ_DATA                     0x03  // 普通读数据（最常用，发送指令+24位地址后，可连续读取）
#define W25Q64_FAST_READ                     0x0B  // 快读（需要发一个哑字节，支持更高的时钟频率）
#define W25Q64_FAST_READ_DUAL_OUTPUT         0x3B  // 双线输出快读（两根线接收数据，速度翻倍）
#define W25Q64_FAST_READ_DUAL_IO             0xBB  // 双线IO快读（两根线既发地址又收数据）
#define W25Q64_FAST_READ_QUAD_OUTPUT         0x6B  // 四线输出快读（四根线接收数据，QSPI基础）
#define W25Q64_FAST_READ_QUAD_IO             0xEB  // 四线IO快读（四根线全双工，速度极快，常用于XIP）
#define W25Q64_OCTAL_WORD_READ_QUAD_IO       0xE3  // 八位字四线IO读（高级模式）

/* ==================== 通用常量 ==================== */
#define W25Q64_DUMMY_BYTE                    0xFF  // 哑字节（用于"踩时钟"产生SCK脉冲，把目标数据从MISO线上挤出来）
void W25Q64_init(void)
{
	spi_init();
}

void W25Q64_read_id(uint8_t *mid, uint16_t *did)
{
	spi_start(); // 拉低CS片选，选中芯片
	spi_swap_byte(W25Q64_JEDEC_ID); // 发送 0x9F (读JEDEC ID指令)

	*mid = spi_swap_byte(W25Q64_DUMMY_BYTE); // 接收第1个字节（厂商ID）
	*did = spi_swap_byte(W25Q64_DUMMY_BYTE); // 接收第2个字节（设备ID高位）
	*did <<= 8;                              // 高位左移8位
	*did |= spi_swap_byte(W25Q64_DUMMY_BYTE); // 接收第3个字节（设备ID低位），并拼装

	spi_stop(); // 拉高CS片选，释放芯片

}
//作用：发送 0x06 指令。
//重要性：这是 Flash 操作的硬性规则！ Flash 芯片为了保护数据，默认是"写保护"状态。任何擦除或写入操作前，必须先调用这个函数"开锁"，否则芯片会直接忽略后续的指令。
void W25Q64_write_enable(void) //写使能
{
	spi_start();

	spi_swap_byte(W25Q64_WRITE_ENABLE);

	spi_stop();
}
//作用：轮询状态寄存器 1（发送 0x05 指令），检测最低位（BUSY 位，即 0x01）是否为 1。

//逻辑：

//擦除或写入需要时间（几毫秒到几秒），这段时间芯片内部在忙，不能接收新指令。

//循环发送 0xFF 读取状态，如果 & 0x1 为 1，说明还在忙。

//加了 timeout 超时机制，防止芯片故障导致死循环。

//重要性：每次擦除或写入后，必须调用此函数，确保芯片空闲后再进行下一步操作。

void W25Q64_wait_busy(void)  //等待忙碌
{
	uint32_t timeout;
	spi_start();

	spi_swap_byte(W25Q64_READ_STATUS_REGISTER_1);

	timeout = 100000;
	while((spi_swap_byte(W25Q64_DUMMY_BYTE) & 0x1) == 0x01)
	{
		timeout--;
		if (0 == timeout)
		{
			break;
		}
	}

	spi_stop();
}
//作用：向指定地址写入数据（最大 256 字节）。
//执行流程：
//W25Q64_write_enable() （开锁）。
//spi_start() （选中）。
//发送页编程指令 0x02。
//发送 24 位地址（addr>>16、addr>>8、addr，分别发送高、中、低 8 位）。
//循环发送 arr 里的数据。
//spi_stop() （释放）。
//W25Q64_wait_busy() （等待写入完成）。
//注意：Flash 是按页写的，一页 256 字节。
//这个函数没有处理"跨页写入"逻辑（len 超过 256 字节时会自动覆盖回页首，造成数据混乱）
//实际使用时需要应用层限制 len 或分段写入。
void W25Q64_page_program(uint32_t addr, uint8_t *arr, uint16_t len)
{
	uint8_t i;

	W25Q64_write_enable();

	spi_start();

	spi_swap_byte(W25Q64_PAGE_PROGRAM);

	spi_swap_byte(addr >> 16);
	spi_swap_byte(addr >> 8);
	spi_swap_byte(addr);

	for (i = 0; i < len; i++)
	{
		spi_swap_byte(arr[i]);
	}

	spi_stop();

	W25Q64_wait_busy();
}

//作用：擦除指定地址所在的 4KB 扇区。

//执行流程：

//W25Q64_write_enable() （开锁）。
//spi_start()。
//发送扇区擦除指令 0x20。
//发送 24 位地址（告诉芯片擦哪里）。
//spi_stop()。
//W25Q64_wait_busy() （擦除非常耗时，必须等待）。
//重要性：Flash 物理特性决定：只能把 1 变成 0，不能把 0 变成 1。所以写入新数据前，必须先把目标扇区擦除（全部变成 0xFF）。
void W25Q64_sector_erase(uint32_t addr)
{
	W25Q64_write_enable();

	spi_start();

	spi_swap_byte(W25Q64_SECTOR_ERASE_4KB);

	spi_swap_byte(addr >> 16);
	spi_swap_byte(addr >> 8);
	spi_swap_byte(addr);

	spi_stop();

	W25Q64_wait_busy();

}
//作用：从指定地址开始，连续读取 len 个字节存入数组 arr。

//执行流程：

//spi_start()。
//发送读数据指令 0x03。
//发送 24 位地址。
//循环 len 次：arr[i] = spi_swap_byte(0xFF) （发送哑字节踩时钟，从 MISO 读取数据）。
//spi_stop()。
//注意：读取操作不需要"写使能"，也不需要等待忙碌（除非刚好碰巧芯片在擦除/写入中）

void W25Q64_read_data(uint32_t addr, uint8_t *arr, uint16_t len)
{
	uint8_t i = 0;

	spi_start();

	spi_swap_byte(W25Q64_READ_DATA);

	spi_swap_byte(addr >> 16);
	spi_swap_byte(addr >> 8);
	spi_swap_byte(addr);

	for (i = 0; i < len; i++)
	{
		arr[i] = spi_swap_byte(W25Q64_DUMMY_BYTE);
	}

	spi_stop();
}

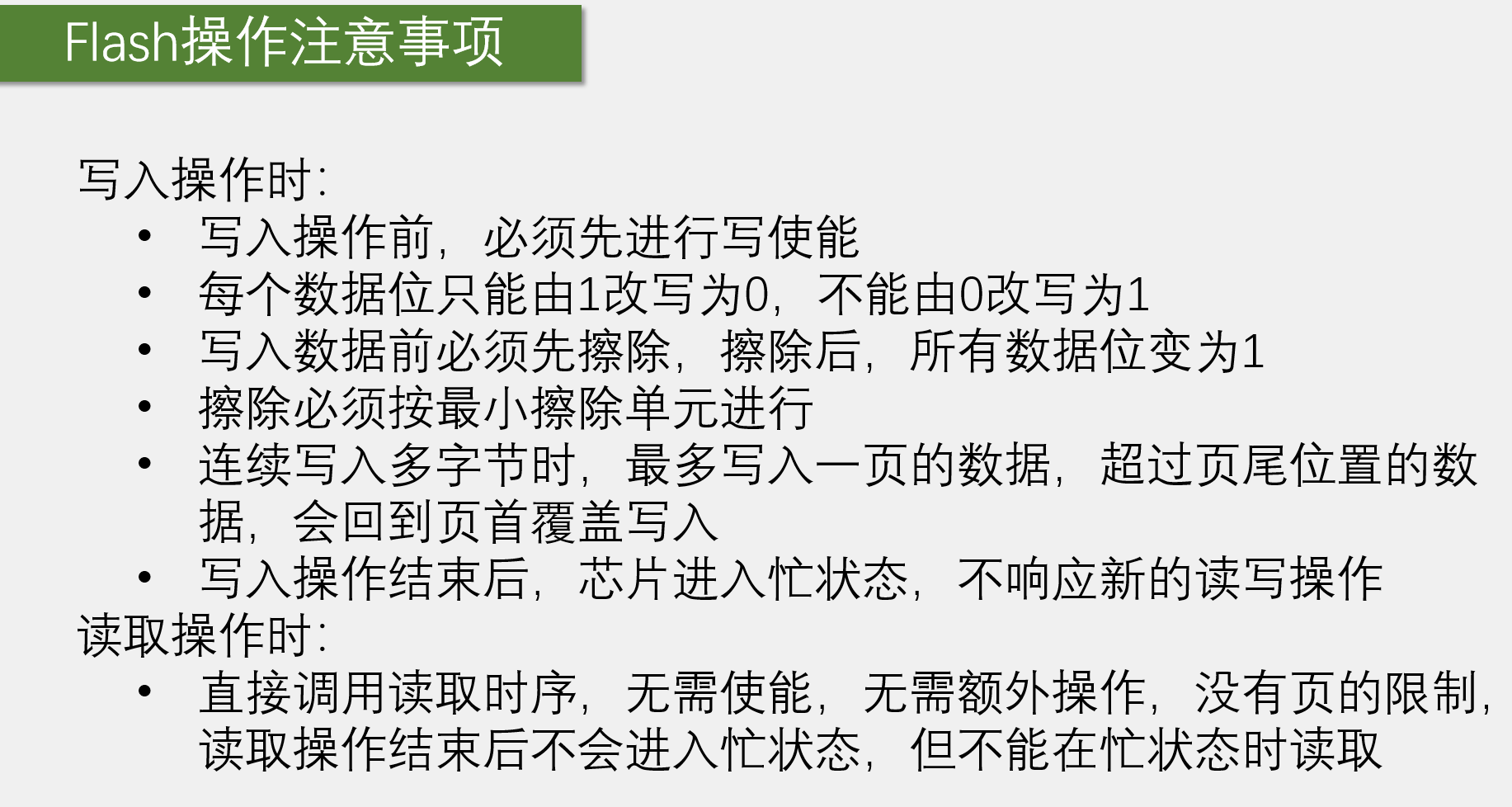

硬件

1. 写入操作前，必须先进行写使能

• 原理解析 ：这是安全机制。Flash 芯片默认是拒绝写入的。每次你要修改数据（写或擦除）之前，必须先发一条指令 0x06（Write Enable），把状态寄存器里的 WEL 位置 1。注意：每次写/擦除操作完成后，WEL 会自动清零 ，所以下一次写之前必须重新发 0x06。

2. 每个数据位只能由 1 改写为 0，不能由 0 改写为 1

• 原理解析 ：这是 NOR Flash 的物理特性。写入操作（Program）本质上是一个"与（AND）"操作。1 AND 0 = 0，0 AND 0 = 0，但 0 AND 1 = 0。也就是说，只要写进去，这一位就永久变成0了（除非擦除）。

3. 写入数据前必须先擦除，擦除后，所有数据位变为 1

• 原理解析 ：因为上一条特性（只能1变0），如果原本是 0x00，你想写入 0xFF 是绝对不可能的。擦除（Erase）操作是唯一能让位从 0 变回 1 的方法。擦除后，整个区域变成 0xFF（全1）。

• 通俗比喻：写入就像是用铅笔在纸上画"0"，擦除就像是换了一张全新的白纸（全是1）。

4. 擦除必须按最小擦除单元进行

• 原理解析 ：结合上一张图的 W25Q64 结构，最小擦除单元是扇区（Sector，4KB），甚至整块（Block，64KB）。你不能只擦除某一个字节。哪怕你只想修改1个字节，你也得把整个4KB的扇区读出来保存在内存里，擦除整个扇区，然后在内存里修改那1个字节，最后把4KB数据全部写回去（这叫"读-改-写"机制）。

5. 连续写入多字节时，最多写入一页的数据，超过页尾位置的数据，会回到页首覆盖写入（页回卷）

• 原理解析 ：这是新手最容易踩的坑！Flash 内部有一个 256 字节的页缓冲区（参考上一张图）。当你在同一页内连续写入超过 256 字节时，地址计数器不会自动跳到下一页，而是回卷（Wrap）到本页的头部，把你刚写进去的开头数据覆盖掉。

• 举例 ：假设页大小256字节。你从第 250 字节开始写 10 个字节。最后 4 个字节不会写到下一页，而是强行写回本页的第 0、1、2、3 字节，把原有的数据覆盖得乱七八糟。跨页写入必须手动切分数据段。

6. 写入操作结束后，芯片进入忙状态，不响应新的读写操作

• 原理解析 ：Flash 的写入（编程）和擦除需要很高的内部电压（高压发生器工作），耗时较长（通常几毫秒，擦除甚至几十到几百毫秒）。在这个期间，你必须等待。

• 代码实现 ：写/擦除指令发完后，你需要不断发送"读状态寄存器"指令（0x05），检查 Busy 位（第0位）。当 Busy 位变为 0 时，才代表芯片空闲，可以进行下一步操作。

📖 读取操作时的特别说明

相比写入，读取非常自由：

• 无需使能、无页限制 ：读取就像流水一样，可以直接从地址 0 一直连续读到末尾（8MB 读完都行），不需要发 0x06。只要给时钟（SCK），芯片就会源源不断把数据吐出来。

• 读操作不产生忙状态：纯读取非常快，读完立刻结束，不需要等待。

• 不能在忙状态时读取 ：这是唯一的限制。如果芯片正在擦除或写入（Busy=1），你去发读取指令（0x03），芯片是不理你的，读回来的全是无效数据。必须等状态寄存器的 Busy 位清零才能读。

编程实战总结（写Flash的标准流程）

基于这页PPT，在写 C 语言代码（如 STM32 HAL库）操作 W25Q64 时，必须遵循以下流程：

1. 读数据 ：直接发 0x03 + 24位地址，拿数据走人。

2. 写数据（修1个字节也要走全套）：

   • 计算出这个字节所在的扇区（4KB对齐）。

   • 把这个扇区的 4KB 数据全部读进单片机的 RAM。

   • 在 RAM 里修改你要改的字节。

   • 发 0x06（写使能）。

   • 发 0x20（扇区擦除指令）+ 扇区地址。等待 Busy 变 0。

   • 发 0x06（再次写使能，因为擦除让 WEL 归零了）。

   • 发 0x02（页写入指令）+ 24位地址 + RAM里的4KB数据（注意每次最多发256字节，然后切分新页继续发）。等待 Busy 变 0。

   • 完成。

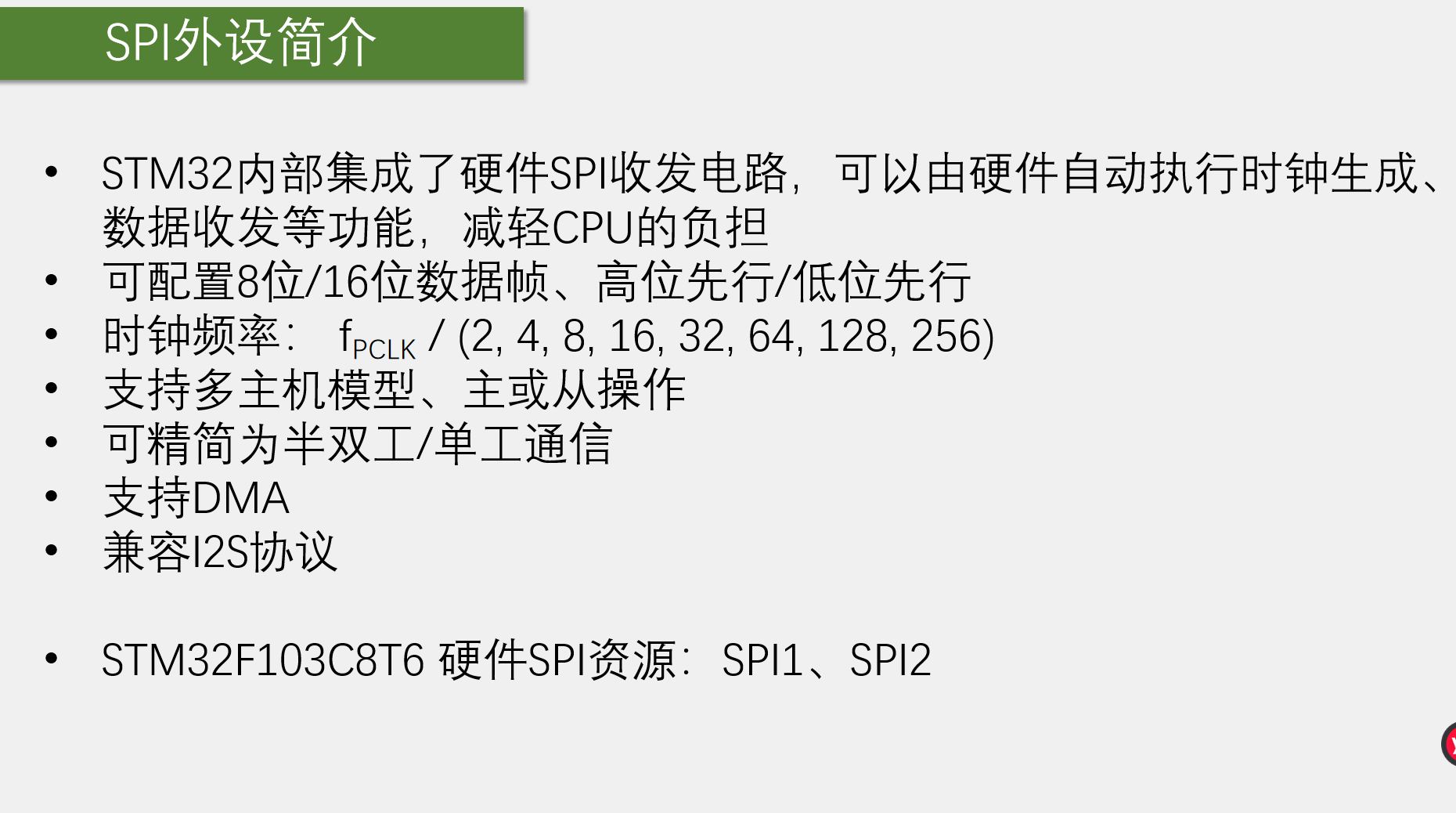

SPI外设简介

1. 硬件SPI的优势

• 减轻CPU负担：如果你用普通GPIO（软件模拟SPI），发送一个字节需要CPU手动拉高拉低SCK、翻转MOSI，极度消耗CPU算力，且容易受中断干扰导致时钟变形。STM32内部集成了硬件SPI电路，你只要把数据丢进寄存器（DR），硬件会自动产生时钟、自动移位收发，CPU在此期间可以去干别的事。

2. 高度可配置

• 数据帧大小：支持8位或16位。因为我们前面讲的 W25Q64 都是按8位（1字节）操作，所以配置为8位。

• 位序 ：高位先行（MSB First）或低位先行。W25Q64 的时序图证明它需要高位先行。

• 时钟频率配置：公式是 fPCLK/分频系数fPCLK​/分频系数。fPCLKfPCLK​ 是外设总线时钟频率。

  • 实战注意 ：STM32F103的 SPI1挂在APB2总线上（最高72MHz） ，SPI2挂在APB1总线上（最高36MHz）。分频系数有2~256。如果你的W25Q64最高支持80MHz，用SPI1（72MHz）刚好；如果你分频系数设为2，得到36MHz，这也是最常见的初始化频率。

3. 多主机、主从模式

• STM32既可以做主设备（控制W25Q64、OLED），也可以做从设备（被其他单片机控制）。但在我们目前的场景里，STM32永远是主机（Master）。

4. 半双工/单工通信

• 标准SPI是全双工（MOSI和MISO同时工作）。

• 为了节省引脚或提高速度，STM32的SPI可以被精简。

  • 半双工：把MOSI和MISO合并成一根线（双向）。

  • 单工：只用MOSI或只用MISO。

  • 呼应前文 ：这其实就演变出了我们之前提过的 Dual SPI（双线，为了更快读Flash） 和 Quad SPI（四线）。STM32F103内置的是标准SPI，如果要跑W25Q64的Quad SPI，往往需要结合DMA或直接用普通GPIO配合（因为STM32F103的硬件SPI不支持原生Quad模式）。

5. 支持DMA

• 这是读大容量Flash的利器！ 当你要从W25Q64读取 4KB 的图片或字库数据时，如果不用DMA，CPU就得中断几万次去搬数据。开启DMA后，你只需发一条读取指令，剩下搬运数据的活全自动完成，CPU甚至可以去睡一觉。

6. 兼容I2S协议

• 这是STM32硬件设计的特色：SPI和I2S（音频总线）共用引脚和部分硬件逻辑。如果以后你玩音频（如接DAC播放音乐），可以把SPI外设配置成I2S模式。

7. 具体的硬件资源

• STM32F103C8T6 （也就是最常见的"蓝桥杯"或"最小系统板"芯片）具有 SPI1 和 SPI2。

• 常用引脚（可以通过CubeMX或查手册看）：

  • SPI1：PA5(SCK), PA6(MISO), PA7(MOSI)。（PA4常用作SS）。

  • SPI2：PB13(SCK), PB14(MISO), PB15(MOSI)。

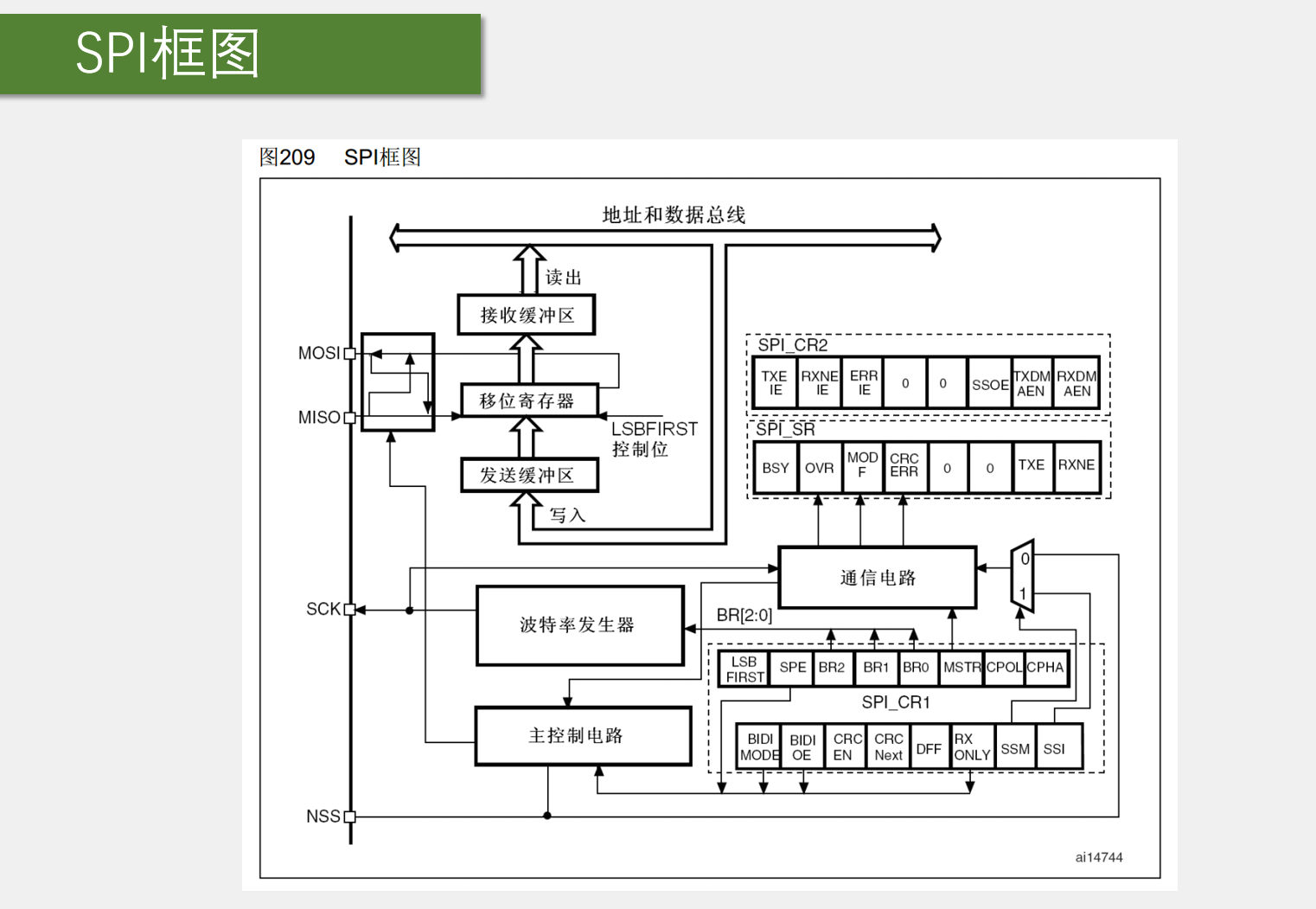

SPI框图

一、 数据收发主线

这是SPI通信的核心。注意看中间的三个方块：发送缓冲区 -> 移位寄存器 -> 接收缓冲区。

1. 发送过程（写入）：

   • 当你把数据写入 SPI_DR 寄存器时，数据首先进入**"发送缓冲区"（Send buffer）**。

   • 然后数据会被转移到**"移位寄存器"（Shift register）**。

   • 在波特率发生器 产生的时钟驱动下，移位寄存器把数据一位一位地从MOSI引脚推出去。

   • 图中的 LSBFIRST 控制位决定了是最高位先出（MSB）还是最低位先出（LSB），对应我们之前讲的W25Q64需要 MSB First。

2. 接收过程（读出）：

   • 从MISO 引脚进来的数据，被一位一位地移入**"移位寄存器"**。

   • 当接收完一个完整的字节后，数据会被整体转移到**"接收缓冲区"（Receive buffer）**。

   • 最后，CPU通过"地址和数据总线"把数据读走。

💡 划重点：这就是之前强调"全双工"的硬件基础。发送和接收共用同一个时钟，但拥有独立的缓冲区和移位路径。

二、 时钟与控制主线

这部分负责给通信提供"节拍"和"指挥"。

1. 波特率发生器 (Baud rate generator)：

   • 它接收外设总线时钟（fPCLKfPCLK​），根据右侧 SPI_CR1 寄存器里 BR[2:0] 的值进行分频（2~256分频），产生最终的SCK时钟信号。

2. 主控制电路 (Master control circuit)：

   • 接收NSS （片选）引脚信号。图中 SSM 和 SSI 控制位用来配置软件/硬件片选。

   • 它还控制着通信状态和CRC校验逻辑。

---

三、 寄存器控制区（图右侧虚线框）

这是你在写代码（如HAL库初始化）时最常打交道的地方，分成了三个关键寄存器：

1. SPI_CR1 (控制寄存器1) ------ 最核心的配置寄存器

   • CPOL 和 CPHA：决定SPI的四种工作模式（Mode 0~3），对应我们之前看过的时序图。

   • MSTR：主从模式选择（1为主机，0为从机）。

   • SPE：SPI使能位（开启/关闭SPI外设）。

   • BR[2:0]：波特率分频系数。

   • LSBFIRST：位序选择。

   • BIDIMODE / BIDIOE / RXONLY：半双工/单工配置（之前PPT里提到的精简模式）。

   • DFF：数据帧格式（8位或16位）。

2. SPI_CR2 (控制寄存器2) ------ 高级功能配置

   • TXDMAEN / RXDMAEN：DMA使能位（之前PPT提到支持DMA，就是在这里开启的）。

   • TXEIE / RXNEIE / ERRIE：各种中断使能位（发送空中断、接收非空中断等）。

3. SPI_SR (状态寄存器) ------ 告诉CPU当前状态

   • TXE：发送缓冲区为空（可以写下一个数据了）。

   • RXNE：接收缓冲区非空（有数据可以读了）。

   • BSY：忙标志（对应之前操作Flash时"芯片进入忙状态"，其实就是检测这个位）。这也是CPU轮询发送/接收时判断的关键标志位。

🔗 与前面知识的完美闭环

结合之前的W25Q64硬件图：

• 你发 0x06 时，代码把数据放进 发送缓冲区，硬件自动通过 移位寄存器 从 MOSI 发出。

• 此时SPI_SR的 BSY 位会置1（表示在忙）。

• 同时，从机返回的 0xFF 会通过 MISO 进入 移位寄存器，然后存入 接收缓冲区，把 RXNE 置1。

• 你的代码检测到 RXNE=1，就把数据读走。

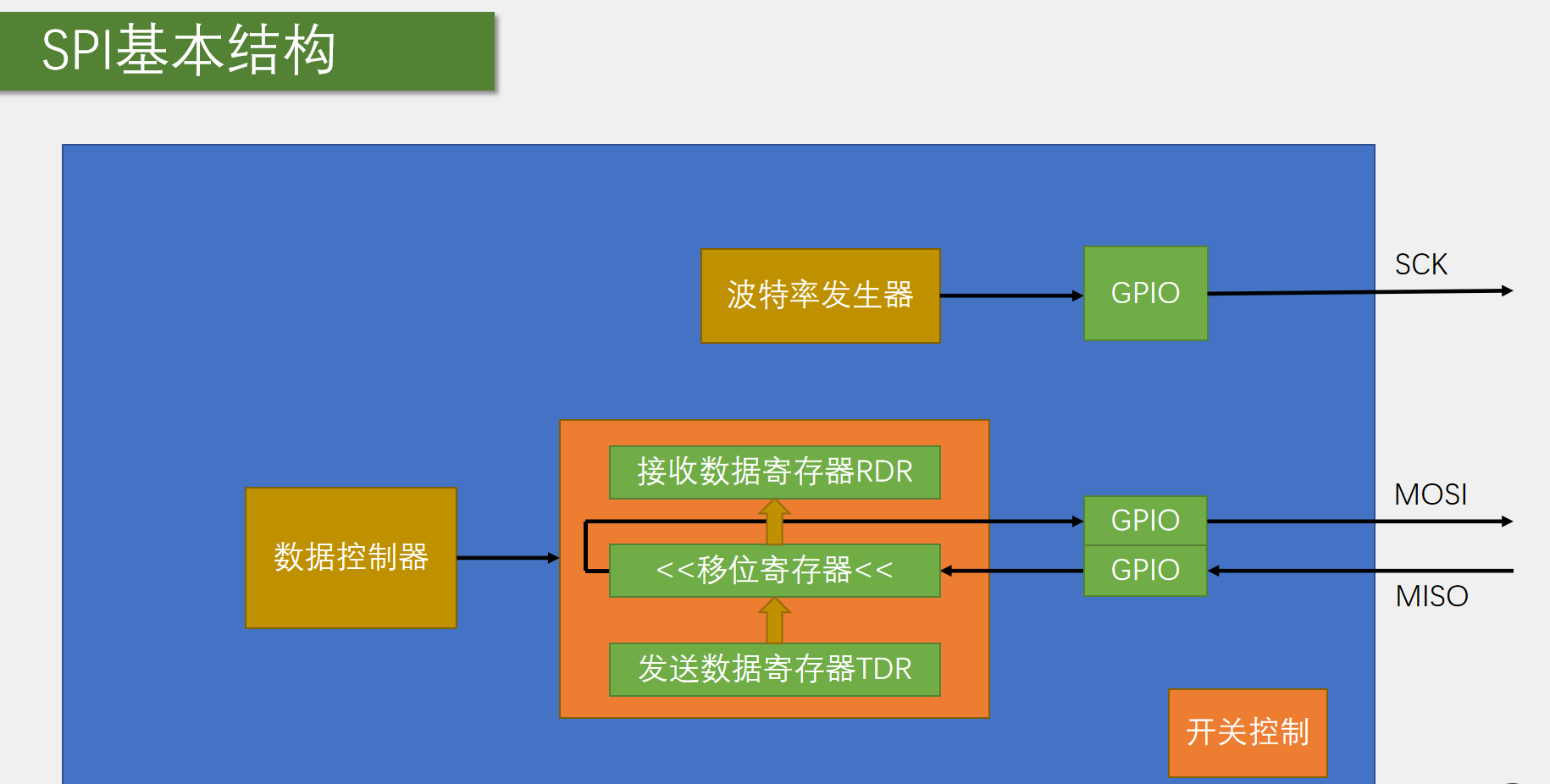

SPI基本结构

1. 数据控制器（Data Controller）

   • 位于最左侧，是整个 SPI 模块的"大脑"。它负责接收 CPU/总线的指令，控制数据的发送与接收流程，并管理移位寄存器的操作。

2. 数据寄存器组（TDR 与 RDR）

   • 发送数据寄存器 TDR（Transmit Data Register）：用户（CPU）将准备发送的数据写入 TDR，等待被送入移位寄存器。

   • 接收数据寄存器 RDR（Receive Data Register）：接收到的数据从移位寄存器转入 RDR，等待 CPU 读取。

   • 这两个寄存器起到了缓冲作用，使得 CPU 无需等待缓慢的串行传输，提高了效率。

3. 移位寄存器（<<移位寄存器<<）

   • 这是 SPI 实现"串行"与"并行"转换的核心。发送时，数据从 TDR 并行加载到移位寄存器，然后逐位（通常是 MSB 先行或 LSB 先行）移出；接收时，数据逐位移入，移满一个字节/字后再并行送入 RDR。

4. 波特率发生器（Baud Rate Generator）

   • 负责产生 SPI 通信所需的时钟信号。通过配置分频系数，它可以产生不同频率的时钟，控制数据传输的速率。

   • 产生的时钟信号通过 GPIO 输出到外部引脚 SCK（Serial Clock）。

5. GPIO 与外部引脚（SCK、MOSI、MISO）

   • 图中的绿色方块代表通用输入输出接口，它们将内部的逻辑信号转换为外部物理引脚上的电平。

   • SCK：时钟线，由主设备控制。

   • MOSI（Master Out Slave In）：主设备输出、从设备输入的数据线。

   • MISO（Master In Slave Out）：主设备输入、从设备输出的数据线。

6. 开关控制（Switch Control）

   • 位于右下角，通常用于控制 SPI 模块的使能/禁用，或者用于多主从架构中的片选（CS/SS）信号管理。

二、 数据收发流程

根据图中的箭头，我们可以梳理出数据传输的路径：

• 发送流程 ：

  数据控制器 -> 发送数据寄存器TDR -> 移位寄存器 -> GPIO -> MOSI（发送至从设备）。

  同时，波特率发生器 -> GPIO -> SCK，提供同步时钟。

• 接收流程 ：

  MISO（从设备发送过来）-> GPIO -> 移位寄存器 -> 接收数据寄存器RDR -> 数据控制器读取。

三、 SPI 结构的几个关键特性

• 全双工通信：注意图中的接收和发送路径是独立的（MOSI 和 MISO 分离），这意味着 SPI 允许主从设备同时发送和接收数据（利用移位寄存器，发送和接收是同一个时钟周期内完成的）。

• 同步传输：由图中的波特率发生器可知，SPI 是同步通信，依赖时钟线 SCK 进行数据采样。

• 硬件开销小、效率高：因为使用硬件移位寄存器进行并串转换，不需要像 UART 那样在数据前后加起止位，也没有复杂的协议解析，软件开销非常小，传输速率通常很高

硬件读写W25Q64

main.c
#include "stm32f10x.h"

#include "Delay.h"
#include "OLED.h"
#include "W25Q64.h"


 int main(void)
 {
	 uint8_t mid;
	 uint16_t did;

	 uint8_t array_w[4] = {0x11, 0x22, 0x33, 0x44};
	 uint8_t array_r[4];

	 //初始化
	 OLED_Init();

	 W25Q64_init();



	 OLED_ShowString(1, 1, "MID:   DID:");
	 OLED_ShowString(2, 1, "W:");
	 OLED_ShowString(3, 1, "R:");

	 W25Q64_read_id(&mid, &did);
	 OLED_ShowHexNum(1, 5, mid, 2);
	 OLED_ShowHexNum(1, 12, did, 4);

	 //擦除扇区
	 W25Q64_sector_erase(0x0);

	 //写扇区
	 W25Q64_page_program(0x0, array_w, 4);

	 //读数据
	 W25Q64_read_data(0x0, array_r, 4);

	OLED_ShowHexNum(2, 3, array_w[0], 2);
	OLED_ShowHexNum(2, 6, array_w[1], 2);
	OLED_ShowHexNum(2, 9, array_w[2], 2);
	OLED_ShowHexNum(2, 12, array_w[3], 2);

	OLED_ShowHexNum(3, 3, array_r[0], 2);
	OLED_ShowHexNum(3, 6, array_r[1], 2);
	OLED_ShowHexNum(3, 9, array_r[2], 2);
	OLED_ShowHexNum(3, 12, array_r[3], 2);


	 while(1)
	 {

	 }

	 return 0;
 }
spi.c

#include "stm32f10x.h"                  // Device header


/*
CS: PA4
CLK: PA5
DO: PA6
DI: PA7
*/

//SS写  PA4
void spi_W_SS(uint8_t bitval)
{
	GPIO_WriteBit(GPIOA, GPIO_Pin_4, (BitAction)bitval);
}


void spi_init(void)
{
	GPIO_InitTypeDef GPIO_InitStruct;
	SPI_InitTypeDef SPI_InitStruct;

	//使能时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_SPI1, ENABLE);

	//A4  CS
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_4;
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStruct);

	//A5 A7  CLK  DI
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_5 | GPIO_Pin_7;
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStruct);

	//A6  DO
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_6;
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStruct);


// 1. 波特率预分频器：设置 SCK 时钟频率 = PCLK / 128
// 作用：控制 SPI 的通信速度。128 分频意味着时钟很慢，适合长导线或低频外设。
SPI_InitStruct.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_128;

// 2. 时钟相位 (CPHA)：选择第一个边沿采样 (1Edge)
// 作用：数据在第一个时钟边沿被采样（移入），第二个边沿移出。
SPI_InitStruct.SPI_CPHA = SPI_CPHA_1Edge;

// 3. 时钟极性 (CPOL)：空闲状态为低电平 (Low)
// 作用：SCK 空闲时为低。结合 CPHA，这就是经典的 SPI 模式0（Mode 0）。
// 与你之前逻辑分析仪上的波形（上升沿采样）完全对应！
SPI_InitStruct.SPI_CPOL = SPI_CPOL_Low;

// 4. CRC 多项式：设置为 7
// 作用：用于 SPI 硬件 CRC 校验。如果不使用 CRC 功能，这个值随便填（通常写7），不影响正常通信。
SPI_InitStruct.SPI_CRCPolynomial = 7;

// 5. 数据大小：8位 (8b)
// 作用：每次收发一个标准的 8 位字节（正好对应 spi_swap_byte 里的一个字节）。
SPI_InitStruct.SPI_DataSize = SPI_DataSize_8b;

// 6. 方向：双线全双工 (2Lines_FullDuplex)
// 作用：启用 MISO 和 MOSI 两根数据线，允许同时收发。
// 对应你之前的疑问：全双工！发出去一位，同时收回一位。
SPI_InitStruct.SPI_Direction = SPI_Direction_2Lines_FullDuplex;

// 7. 首位顺序：高位先行 (MSB First)
// 作用：先发送最高位（第7位）。对应你手写代码里的 `0x80 >> i` 或 `val << 1`。
SPI_InitStruct.SPI_FirstBit = SPI_FirstBit_MSB;

// 8. 模式：主机模式 (Master)
// 作用：STM32 主动产生 SCK 时钟，控制整个通信过程。
SPI_InitStruct.SPI_Mode = SPI_Mode_Master;

// 9. NSS 管理：软件模式 (Soft)
// 作用：不使用硬件 NSS 引脚自动拉低，而是由程序手动控制普通 GPIO 引脚充当片选（CS）。
// 对应你手写代码里的 spi_start() / spi_stop()，以及控制 W25Q64_CS 拉低拉高的操作。
SPI_InitStruct.SPI_NSS = SPI_NSS_Soft;

SPI_Init(SPI1, &SPI_InitStruct);

	SPI_Cmd(SPI1, ENABLE);

	spi_W_SS(1);
}

void spi_start(void)
{
	spi_W_SS(0);
}

void spi_stop(void)
{
	spi_W_SS(1);
}

uint8_t spi_swap_byte(uint8_t val)
{
	while(SPI_I2S_GetFlagStatus(SPI1, SPI_I2S_FLAG_TXE) != SET);

	SPI_I2S_SendData(SPI1, val);

	while(SPI_I2S_GetFlagStatus(SPI1, SPI_I2S_FLAG_RXNE) != SET);

	return SPI_I2S_ReceiveData(SPI1);
}

w25q64.c

#include "stm32f10x.h"                  // Device header
#include "SPI.h"
#define W25Q64_WRITE_ENABLE							0x06
#define W25Q64_WRITE_DISABLE						0x04
#define W25Q64_READ_STATUS_REGISTER_1				0x05
#define W25Q64_READ_STATUS_REGISTER_2				0x35
#define W25Q64_WRITE_STATUS_REGISTER				0x01
#define W25Q64_PAGE_PROGRAM							0x02
#define W25Q64_QUAD_PAGE_PROGRAM					0x32
#define W25Q64_BLOCK_ERASE_64KB						0xD8
#define W25Q64_BLOCK_ERASE_32KB						0x52
#define W25Q64_SECTOR_ERASE_4KB						0x20
#define W25Q64_CHIP_ERASE							0xC7
#define W25Q64_ERASE_SUSPEND						0x75
#define W25Q64_ERASE_RESUME							0x7A
#define W25Q64_POWER_DOWN							0xB9
#define W25Q64_HIGH_PERFORMANCE_MODE				0xA3
#define W25Q64_CONTINUOUS_READ_MODE_RESET			0xFF
#define W25Q64_RELEASE_POWER_DOWN_HPM_DEVICE_ID		0xAB
#define W25Q64_MANUFACTURER_DEVICE_ID				0x90
#define W25Q64_READ_UNIQUE_ID						0x4B
#define W25Q64_JEDEC_ID								0x9F
#define W25Q64_READ_DATA							0x03
#define W25Q64_FAST_READ							0x0B
#define W25Q64_FAST_READ_DUAL_OUTPUT				0x3B
#define W25Q64_FAST_READ_DUAL_IO					0xBB
#define W25Q64_FAST_READ_QUAD_OUTPUT				0x6B
#define W25Q64_FAST_READ_QUAD_IO					0xEB
#define W25Q64_OCTAL_WORD_READ_QUAD_IO				0xE3

#define W25Q64_DUMMY_BYTE							0xFF



void W25Q64_init(void)
{
	spi_init();
}

void W25Q64_read_id(uint8_t *mid, uint16_t *did)
{
	spi_start();
	spi_swap_byte(W25Q64_JEDEC_ID);

	*mid = spi_swap_byte(W25Q64_DUMMY_BYTE);
	*did = spi_swap_byte(W25Q64_DUMMY_BYTE);
	*did <<= 8;
	*did |= spi_swap_byte(W25Q64_DUMMY_BYTE);

	spi_stop();
}


void W25Q64_write_enable(void)
{
	spi_start();

	spi_swap_byte(W25Q64_WRITE_ENABLE);

	spi_stop();
}


void W25Q64_wait_busy(void)
{
	uint32_t timeout;
	spi_start();

	spi_swap_byte(W25Q64_READ_STATUS_REGISTER_1);

	timeout = 100000;
	while((spi_swap_byte(W25Q64_DUMMY_BYTE) & 0x1) == 0x01)
	{
		timeout--;
		if (0 == timeout)
		{
			break;
		}
	}

	spi_stop();
}


void W25Q64_page_program(uint32_t addr, uint8_t *arr, uint16_t len)
{
	uint8_t i;

	W25Q64_write_enable();

	spi_start();

	spi_swap_byte(W25Q64_PAGE_PROGRAM);

	spi_swap_byte(addr >> 16);
	spi_swap_byte(addr >> 8);
	spi_swap_byte(addr);

	for (i = 0; i < len; i++)
	{
		spi_swap_byte(arr[i]);
	}

	spi_stop();

	W25Q64_wait_busy();
}


void W25Q64_sector_erase(uint32_t addr)
{
	W25Q64_write_enable();

	spi_start();

	spi_swap_byte(W25Q64_SECTOR_ERASE_4KB);

	spi_swap_byte(addr >> 16);
	spi_swap_byte(addr >> 8);
	spi_swap_byte(addr);

	spi_stop();

	W25Q64_wait_busy();

}

void W25Q64_read_data(uint32_t addr, uint8_t *arr, uint16_t len)
{
	uint8_t i = 0;

	spi_start();

	spi_swap_byte(W25Q64_READ_DATA);

	spi_swap_byte(addr >> 16);
	spi_swap_byte(addr >> 8);
	spi_swap_byte(addr);

	for (i = 0; i < len; i++)
	{
		arr[i] = spi_swap_byte(W25Q64_DUMMY_BYTE);
	}

	spi_stop();
}
