计算机网络：IPSec协议

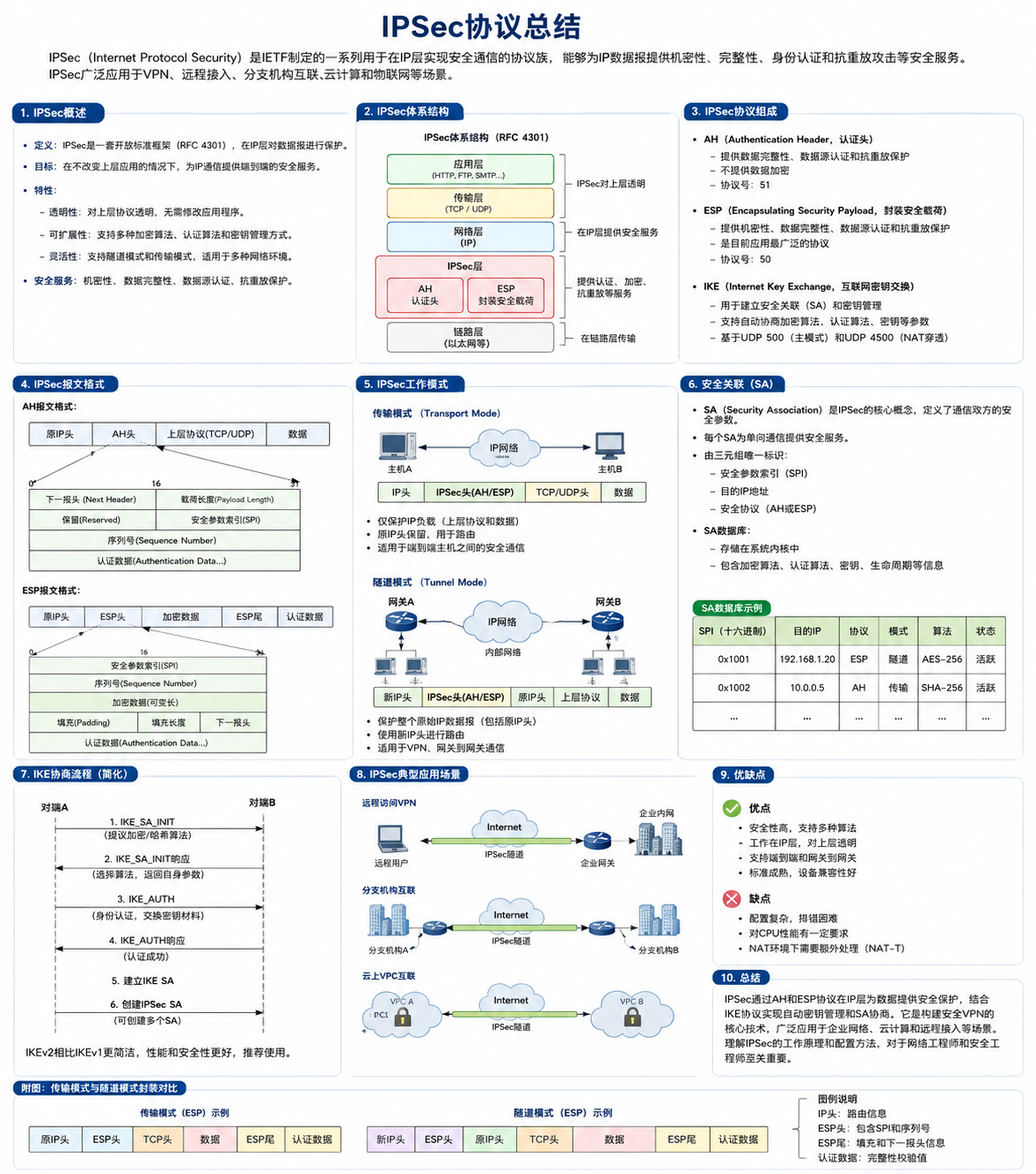

一张图总结

IPSec 协议概述

IPSec（Internet Protocol Security，互联网协议安全）是一套工作在网络层的安全通信协议族，主要用于保护 IP 网络中的数据传输安全。

传统 IP 协议本身并没有提供完善的安全机制。数据包在经过互联网传输时，可能遭遇：

数据被窃听；
数据被篡改；
数据包被伪造；
数据包被重复发送；
通信双方身份无法得到可靠验证。

IPSec 就是为了解决这些问题而设计的。

简单来说，可以把 IPSec 理解成：

在 IP 层给网络通信增加一层"安全保护"。

它可以为 IP 数据提供：

机密性（Confidentiality）
完整性（Integrity）
身份认证（Authentication）
抗重放（Anti-Replay）

IPSec 最大的特点是工作在网络层，因此对于上层应用通常是透明的。

例如：

复制代码

        应用层
     HTTP / RTSP / FTP
          ↓
        TCP/UDP
          ↓
       IP + IPSec
          ↓
       Ethernet

应用程序通常不需要修改，就可以利用 IPSec 获得安全通信能力。

IPSec 的体系结构

IPSec 并不是单独的一个协议，而是一组协议和机制的集合。

其核心组成可以概括为：

复制代码

                 IPSec
                   │
       ┌───────────┼───────────┐
       ↓           ↓           ↓
      AH          ESP          IKE
   身份认证      加密保护      密钥协商
   数据完整性    数据机密性    建立SA
       │           │           │
       └───────────┴───────────┘
                   ↓
             Security Association
                    SA

其中最核心的是：

AH：Authentication Header
ESP：Encapsulating Security Payload
IKE：Internet Key Exchange
SA：Security Association

AH 协议

AH，即 Authentication Header，中文一般称为认证头。

AH 的主要作用是：

数据完整性保护；
数据来源认证；
抗重放攻击。

AH 不负责加密数据。

也就是说：

复制代码

原始数据：

IP头 | TCP/UDP | 数据

经过 AH：

IP头 | AH | TCP/UDP | 数据

数据本身仍然是明文。

因此，如果攻击者截获数据包，理论上仍然可以看到数据内容。

AH 的核心作用是保证：

数据没有被别人修改，而且确实来自可信的通信方。

AH 中比较重要的字段包括：

Next Header：下一个协议；
Payload Length：负载长度；
SPI：Security Parameters Index；
Sequence Number：序列号；
Authentication Data：认证数据。

其中 SPI 用来标识具体的安全关联 SA。

ESP 协议

ESP，即 Encapsulating Security Payload，是 IPSec 中使用最广泛的协议。

ESP 可以同时提供：

数据加密；
数据完整性保护；
数据来源认证；
抗重放保护。

典型结构：

复制代码

┌────────┬────────┬──────────────┬────────┬──────────────┐
│ 原始IP头 │ ESP头 │   加密数据   │ ESP尾 │ 认证数据     │
└────────┴────────┴──────────────┴────────┴──────────────┘
          SPI      Sequence       Padding

ESP Header 主要包含：

复制代码

SPI
Sequence Number

ESP Trailer 通常包括：

复制代码

Padding
Pad Length
Next Header

最后还可能存在：

复制代码

Authentication Data

ESP 是实际 VPN 系统中非常常见的 IPSec 协议。

例如：

复制代码

设备A
  │
  │ 原始IP数据
  ↓
ESP加密
  │
  │ 密文
  ↓
Internet
  │
  ↓
ESP解密
  │
  ↓
设备B

因此，如果你以后在抓包时看到 IP 协议号 50，通常就是 ESP。

AH 的 IP 协议号是 51。

AH 与 ESP 的区别

对比项目	AH	ESP
数据加密	❌	✅
数据完整性	✅	✅
身份认证	✅	✅
抗重放	✅	✅
隐藏数据内容	❌	✅
使用情况	较少	非常常见
IP协议号	51	50

实际网络中，ESP 的使用远多于 AH。

原因很简单：

VPN 通常不仅需要证明数据没被修改，还需要防止数据被窃听。

IPSec 的两种工作模式

IPSec 最重要的知识点之一，就是：

传输模式和隧道模式。

传输模式

传输模式主要用于主机到主机的通信。

原始数据：

复制代码

IP头 | TCP/UDP | 数据

经过 ESP 后：

复制代码

IP头 | ESP头 | TCP/UDP | 数据 | ESP尾

其中：

原来的 IP Header 基本保留；
TCP/UDP 和应用数据被保护。

示意：

复制代码

主机A                           主机B
  │                               │
  │       IPSec ESP               │
  ├────────── Internet ───────────┤
  │                               │

适合：

两台服务器之间通信；
主机到主机的安全通信。

隧道模式

隧道模式是企业 VPN 中更加常见的模式。

它通常用于：

网关到网关、客户端到网关。

原始数据：

复制代码

原IP头 | TCP/UDP | 数据

经过 IPSec 隧道模式后：

复制代码

新IP头 | ESP头 | 原IP头 | TCP/UDP | 数据 | ESP尾

可以理解为：

复制代码

          加密区域
┌───────────────────────────────┐
│ 原IP头 | TCP/UDP | 数据       │
└───────────────────────────────┘
        ↑
      ESP保护
        ↑
新IP头 | ESP头 | 加密数据 | ESP尾

这也是为什么 IPSec 非常适合构建 VPN。

例如：

复制代码

公司A内网                         公司B内网
192.168.1.0/24                  192.168.2.0/24
     │                                │
     │                                │
   VPN网关A ===== IPSec隧道 ===== VPN网关B
                  Internet

公司 A 和公司 B 的内部网络就可以通过 IPSec 隧道安全通信。

Security Association------安全关联 SA

SA 是理解 IPSec 的关键。

SA（Security Association）可以理解成：

双方约定好的一套通信安全参数。

例如：

bash 复制代码

使用什么加密算法？
AES-256

使用什么认证算法？
SHA-256

使用什么密钥？
XXXXXXXX

SPI是多少？
0x1001

使用传输模式还是隧道模式？
Tunnel Mode

生命周期是多少？
3600秒

这些信息组合起来，就是一个 SA。

可以简单理解：

复制代码

SA
│
├── SPI
├── 对端IP
├── 加密算法
├── 认证算法
├── 加密密钥
├── 认证密钥
├── 序列号
├── 生命周期
└── 工作模式

IPSec 通常通过 SPD 和 SAD 来管理安全策略和安全关联。

SPD

Security Policy Database，安全策略数据库。

它回答：

哪些数据需要使用 IPSec？

例如：

复制代码

192.168.1.0/24
        ↓
192.168.2.0/24
        ↓
必须使用 IPSec

SAD

Security Association Database，安全关联数据库。

它回答：

具体使用什么 IPSec 参数？

IKE------互联网密钥交换协议

如果 IPSec 需要加密，那么双方首先需要解决一个非常重要的问题：

加密密钥从哪里来？

这就是 IKE 的作用。

IKE（Internet Key Exchange）负责：

身份认证；
密钥协商；
加密算法协商；
建立 IPSec SA；
管理 SA 生命周期。

当前实际网络环境中主要使用 IKEv2。

IKE 协商过程

可以简化理解为：

复制代码

客户端                         VPN服务器
   │                               │
   │ ─── IKE_SA_INIT ────────────> │
   │                               │
   │ <── IKE_SA_INIT ───────────── │
   │                               │
   │ ─── IKE_AUTH ───────────────> │
   │                               │
   │ <── IKE_AUTH ──────────────── │
   │                               │
   │       IPSec SA建立            │
   │                               │
   │ ===== 加密通信开始 ========= │

第一步：IKE_SA_INIT

双方协商：

加密算法；
完整性算法；
Diffie-Hellman 参数；
随机数等。

其中 Diffie-Hellman 的核心作用是：

让双方能够在不直接传输密钥的情况下协商出共同的密钥材料。

第二步：IKE_AUTH

双方进行身份认证。

例如：

复制代码

用户名/密码
数字证书
预共享密钥 PSK

认证成功以后，就可以建立 IPSec SA。

IPSec 完整工作流程

整个过程可以概括为：

复制代码

① 数据产生
       ↓
② 检查安全策略 SPD
       ↓
③ 判断是否需要 IPSec
       ↓
④ IKE协商
       ↓
⑤ 建立 IKE SA
       ↓
⑥ 建立 IPSec SA
       ↓
⑦ ESP加密/认证
       ↓
⑧ Internet传输
       ↓
⑨ 对端ESP解密
       ↓
⑩ 恢复原始IP数据
       ↓
⑪ 交给TCP/UDP

因此，从工程角度看：

IKE负责"谈好怎么通信"，IPSec/ESP负责"真正保护数据"。

这是理解 IPSec 最重要的一句话。

IPSec VPN 的典型应用

IPSec 最典型的应用就是 VPN。

远程访问 VPN

复制代码

员工电脑
   │
   │ IPSec
   ↓
Internet
   │
   ↓
企业VPN网关
   │
   ↓
企业内网

员工即使在互联网环境中，也可以安全访问公司内部资源。

站点到站点 VPN

例如两个机房：

复制代码

机房A                              机房B

192.168.1.0/24                  192.168.2.0/24
     │                                │
     ↓                                ↓
  VPN网关A ===== IPSec ===== VPN网关B
                 隧道
                  │
               Internet

对内网设备来说，IPSec VPN 对上层应用基本透明。

云计算 VPN

云服务器和企业数据中心之间，也可以建立 IPSec VPN。

例如：

复制代码

企业数据中心
      │
      │ IPSec VPN
      │
   Internet
      │
      │
      ↓
   云平台VPC

这也是企业混合云网络中比较常见的方案。

IPSec 的优缺点

优点

1. 工作在网络层

最大的优势是：

对应用透明。

HTTP、FTP、RTSP、TCP、UDP 等应用通常不需要修改。

例如：

复制代码

RTSP
 ↓
TCP
 ↓
IPSec
 ↓
IP

所以从你做流媒体系统的角度来看，如果设备和平台之间已经建立 IPSec VPN，那么上层的 RTSP、GB28181、SRT、HTTP-FLV 等业务协议通常不需要专门感知 IPSec。

2. 安全性高

IPSec 可以提供：

AES 等加密；
SHA 等完整性校验；
身份认证；
抗重放。

能够有效防止：

窃听；
篡改；
伪造；
重放攻击。

3. 应用范围广

可以用于：

企业 VPN；
数据中心互联；
云平台；
远程办公；
设备安全接入；
IoT 网络。

缺点

IPSec 虽然安全，但是也存在一些问题。

1. 配置比较复杂

涉及：

复制代码

IKE
SA
SPI
ESP
加密算法
认证算法
密钥
生命周期
SPD
SAD

配置错误时排查比较困难。

2. 存在额外开销

IPSec 会增加：

ESP Header；
ESP Trailer；
Authentication Data；
外层 IP Header。

因此会产生额外的网络开销。

对于高码率视频流来说，这一点尤其值得关注。

例如原本：

复制代码

视频码率 = 4 Mbps

经过 IPSec 后，会增加一定的协议头开销。

虽然通常不是巨大问题，但在高并发视频流、4G/5G设备、低带宽链路中仍然需要考虑 MTU 和分片问题。

3. NAT 环境需要额外处理

传统 ESP 使用 IP 协议号 50，而 NAT 设备主要处理 TCP/UDP。

因此 IPSec 在 NAT 环境中通常需要使用：

NAT-T（NAT Traversal）

通过 UDP 封装 ESP，通常使用 UDP 4500。

IPSec 与 SSL VPN 的区别

项目	IPSec VPN	SSL VPN
工作层次	网络层	通常基于传输层/应用层
典型协议	AH/ESP/IKE	TLS/HTTPS
应用透明性	很好	视实现而定
配置	相对复杂	相对简单
企业网络互联	非常适合	一般
远程办公	适合	非常常见
NAT穿透	需要考虑	通常较容易

简单理解：

IPSec 更偏向"网络到网络"的安全连接；SSL VPN 更偏向"用户到应用/网络"的安全访问。

总结

IPSec 是计算机网络中非常重要的一套网络层安全协议体系，其核心目标是为 IP 通信提供机密性、完整性、身份认证和抗重放保护。

IPSec 最核心的几个概念可以记成：

bash 复制代码

             IPSec
                │
     ┌──────────┼──────────┐
     ↓          ↓          ↓
    AH         ESP         IKE
  认证完整性   加密保护     密钥协商
     │          │          │
     └──────────┼──────────┘
                ↓
               SA
           安全关联参数

其中：

AH：负责认证和完整性，但不负责加密；
ESP：负责加密，同时可以提供完整性和认证，是实际 VPN 中最常用的协议；
IKE：负责身份认证、密钥协商以及 IPSec SA 的建立；
SA：描述双方具体采用什么安全参数进行通信。

IPSec 又分为：

bash 复制代码

传输模式
IP头 | ESP | TCP/UDP | 数据

隧道模式
新IP头 | ESP | 原IP头 | TCP/UDP | 数据

其中隧道模式尤其适合：

bash 复制代码

企业网络 ←→ Internet ←→ 企业网络
设备网络 ←→ Internet ←→ 云平台

因此，在实际工程中可以把 IPSec 理解成一个位于 IP 层的安全隧道机制。上层的 TCP、UDP、HTTP、RTSP、GB28181、SRT 等业务协议可以运行在 IPSec 之上，而无需修改业务协议本身。

一句话总结：

IPSec 通过 AH/ESP 提供 IP 数据安全保护，通过 IKE 完成密钥和安全参数协商，通过 SA 管理具体的安全通信状态，最终实现安全的 IP 网络和 VPN 通信。
