TL;DR
Jaephil Cho课题组在Joule曾经发表过一篇硅负极综述，系统性地将研究视角从"材料级"拉升至"全电池工程级"，提出四大失效模式、五大改良方向与完整电极设计闭环。九年后回看，SiOx+石墨复合（掺量5%-10%）已成为量产主流，但膨胀、SEI、锂库存三大核心瓶颈仅部分解决，高硅掺量路线仍在攻坚。
📊 互动投票：你认为硅负极产业化最大的瓶颈是什么？
| 选项 | 瓶颈方向 |
|---|---|
| A | 体积膨胀导致电极结构坍塌，循环寿命不足 |
| B | SEI膜反复破裂再生，活性锂持续消耗 |
| C | 首次库伦效率低，全电池锂库存难以支撑 |
| D | 制造成本过高，性价比不及石墨负极 |
| E | 产业链配套不成熟，良品率难以爬坡 |
欢迎在评论区留下你的选项与理由。
第一层：问题意识---为什么硅负极是锂电领域"最熟悉的陌生人"
1.1 一个诱人的数字：3579 mAh/g 背后的物理现实
硅的理论比容量为 3579 mAh/g（对应室温下完全锂化相 Li₁₅Si₄），约为商用石墨负极（372 mAh/g）的 9.6 倍。在地壳丰度上，硅是第二丰富的元素，环境友好、原材料成本低廉。从热力学数据看，硅的锂化电位约 0.2--0.5 V（vs Li/Li⁺），略高于石墨，在一定程度上可降低析锂风险。这些特性使得硅在十余年间始终占据下一代负极材料候选榜的首位。
然而，两个本征物理属性构成了硅负极工程化的第一道天堑：
- 电导率偏低：单质硅的本征电导率约为 10⁻³ S/cm，比石墨低约 3--4 个数量级，这意味着在高负载电极中，硅颗粒内部的电子传输构成显著阻抗。
- 体积膨胀剧烈：完全锂化时硅的体积膨胀可达 300%--400%，而石墨的嵌层膨胀仅约 10%。这一差异不是线性的量变，而是结构性的质变------石墨经历的是层间插入的"弹性呼吸"，硅经历的是合金化相变的"爆裂式膨胀"。
这两个问题在实验室扣式半电池中可以通过降低负载、过量电解液、锂对电极等方式被掩盖，但在工程化的全电池体系中，它们会以耦合的方式迅速放大。
1.2 失效不是单一事件，而是四级连锁反应
Cho 课题组在综述中归纳了硅负极的四大失效模式，这一归纳框架的价值在于它揭示了失效的级联特征，而非孤立现象：

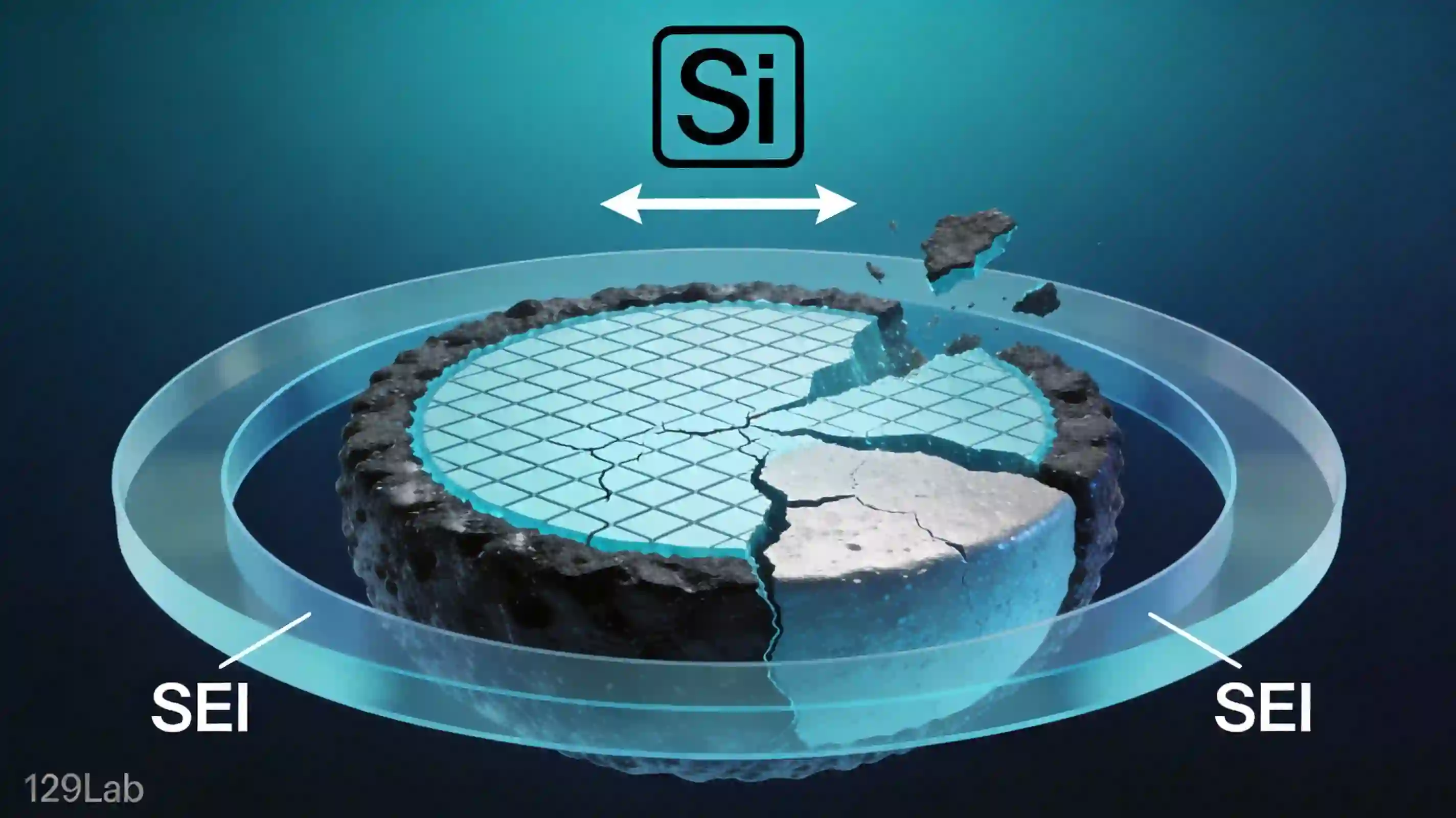

第一级：颗粒粉化开裂（Pulverization）
硅颗粒在反复锂化/去锂化过程中承受巨大的机械应力。当颗粒尺寸大于临界断裂尺寸（约 150 nm）时，体积变化产生的拉应力足以超过硅的断裂韧性，导致颗粒开裂、粉碎。这一过程在首圈循环就已开始，且具有各向异性------晶体硅在不同晶向上的锂化速率差异显著，<110> 方向的锂化速度远快于其他方向，形成不对称膨胀。
第二级：SEI 膜不稳定持续生长（Unstable SEI）
固体电解质界面（SEI）膜是负极侧的"第一道防线"------它允许锂离子通过、阻止电子穿越，从而抑制电解液的持续还原分解。在石墨负极中，SEI 膜在首圈形成后基本保持稳定。但在硅负极中，体积的剧烈膨胀与收缩会反复撕裂 SEI 膜，暴露出新鲜的硅表面，电解液在新表面继续还原分解，形成新的 SEI。
这一过程导致两个后果：一是 SEI 持续增厚，电极阻抗不断上升；二是活性锂被不可逆地锁定在 SEI 中，全电池的锂库存被持续消耗。
第三级：电极内电接触丧失（Electrical Disconnection）
颗粒粉化与 SEI 增厚共同作用，会导致部分硅颗粒与导电网络（导电剂、粘结剂、集流体）失去电接触，成为"电化学惰性"的死物质。这一失效模式在高面负载电极中尤为突出------厚电极本身的电子传输路径更长，硅颗粒膨胀带来的微观位移更容易拉断导电通路。
第四级：隔离区锂离子被困（Isolated Li⁺ Trapping）
当电极局部区域完全失去电接触后，该区域中已嵌入的锂离子无法再参与电化学反应，被永久困在隔离区中。这不仅造成容量损失，还意味着全电池中有限的锂库存被进一步侵蚀。值得注意的是，这部分"死锂"在常规的容量表征中无法被区分，它表现为容量的不可逆衰减，但其本质是锂库存的物理隔离。
四级失效模式构成了一个正反馈循环：膨胀 → 开裂 → SEI 破裂再生 → 锂消耗 → 接触丧失 → 更多应力集中 → 更严重的膨胀。打破这个循环，是硅负极工程化的核心命题。
1.3 半电池数据的"滤镜效应"
Cho 综述中一个极具启发性的观察是：绝大多数硅负极论文使用锂片作为对电极的半电池体系进行性能评价，而半电池与全电池之间存在系统性的偏差。
半电池体系中，锂对电极提供了近乎无限的锂源和过量电解液，SEI 消耗的锂可以被及时补充，电解液干涸的周期被大幅拉长。因此，半电池测得的循环寿命往往显著优于全电池。论文数据中动辄上千次的循环，在全电池验证时可能仅剩下数百次甚至更少。
这一"滤镜效应"导致了学术研究与产业应用之间的认知鸿沟：学术界基于半电池数据宣称的"突破性进展"，在产业端的全电池验证中往往大打折扣。Cho 课题组的综述之所以重要，正是因为它明确指出了这一方法论偏差，并呼吁研究界向全电池视角迁移。
第二层：核心创新本质---把硅负极从"材料问题"升级为"系统工程"
2.1 五大改良方向的系统梳理
Cho 综述对当时已有的硅负极改性策略进行了系统性分类，归纳为五大方向：
方向一：纳米结构化（Nanostructuring）
将硅颗粒尺寸降至纳米级（通常 < 100 nm），可以在两个层面缓解膨胀问题：一是纳米颗粒的比表面积大，应力释放路径短，颗粒本身更难粉化；二是纳米颗粒之间的空隙天然构成膨胀缓冲空间。代表性结构包括硅纳米线、硅纳米管、多孔硅、硅纳米颗粒等。
纳米化的代价也很明确：比表面积剧增导致首圈 SEI 形成消耗更多锂，首次库伦效率（ICE）降低；纳米颗粒的制备成本远高于微米级材料；且纳米硅粉体在空气中的安全性风险更高。
方向二：表面包覆（Surface Coating）
在硅颗粒表面包覆一层惰性或活性材料（如碳、金属氧化物、聚合物），形成"盔甲"式保护层。包覆层的作用包括：缓冲体积膨胀的机械应力、稳定 SEI 膜、改善导电性。碳包覆是最常见的方案，兼具导电性与一定的弹性缓冲能力。
包覆层的关键设计参数包括厚度、致密度、与硅基体的结合强度。包覆层过薄，无法提供足够的机械保护；过厚，则占据过多质量比例，拉低整体比容量。
方向三：合金化掺杂（Alloying/Doping）
在硅中引入其他金属或非金属元素形成合金，如 Si--Sn、Si--Co、Si--Fe、Si--B 等。合金化可以在一定程度上缓冲体积膨胀、提高导电性，同时部分合金元素本身也具备储锂能力。
合金化方案的难点在于合金组分的精确控制，以及循环过程中的相分离问题。部分合金体系在反复锂化/去锂化过程中会出现元素偏聚，导致结构失稳。
方向四：核壳结构（Yolk-Shell / Core-Shell）
核壳结构是纳米化与包覆策略的结合升级。典型的 yolk-shell 结构中，硅内核与外壳之间留有空隙，为硅的膨胀预留了空间。这种设计在循环稳定性上表现优异，但制备工艺复杂，成本高昂，规模化生产面临挑战。
空隙率的精确控制是核壳结构的关键参数------空隙过小，不足以容纳膨胀；空隙过大，则浪费体积能量密度。
方向五：石墨/碳复合（Graphite/Carbon Composite）
将硅材料与石墨或碳基体复合，形成硅碳（Si/C）复合负极。这是当前最接近产业化的技术路线。石墨提供稳定的导电网络和结构骨架，硅提供高容量，两者协同实现性能平衡。
复合的形式多样：简单的物理混合、硅颗粒嵌入碳基体、硅薄膜沉积在碳骨架上等。复合比例是核心的工程参数------硅含量越高，比容量越大，但膨胀越剧烈、循环稳定性越差。产业界需要在能量密度与循环寿命之间寻找最优平衡点。
2.2 从材料选型到全电池验证：完整的工程设计闭环
Cho 综述最具标志性的贡献，是提出了一套从材料到全电池的系统设计流程。这一流程将硅负极的开发从"试错式材料筛选"转变为"工程化系统设计"。
第一步：材料选型与基本参数标定
在材料层面，需要明确硅的形态（纳米颗粒/纳米线/多孔/SiOx）、碳基体类型（石墨/硬碳/软碳/碳纳米管）、复合方式与比例。关键性能指标包括：可逆比容量、首次库伦效率、体积膨胀率、电导率。
其中，体积膨胀率的量化是常被忽视但极其关键的一步。Cho 团队特别强调了原位/非原位厚度测量的重要性------只有准确掌握电极在充放电过程中的厚度变化，才能进行后续的电芯结构设计。
第二步：电极厚度与面负载优化
电极工程层面，面负载（areal capacity, mAh/cm²）是决定电芯能量密度的核心参数。实验室研究常见的 1--2 mAh/cm² 面负载在产业端没有实际意义------商用动力电池负极的面负载通常在 3--4 mAh/cm² 以上。
高面负载意味着更厚的电极，而硅基负极的厚电极面临更严峻的挑战：电子传输路径更长、离子扩散阻力更大、膨胀带来的内部应力更复杂、电极与集流体的剥离风险更高。粘结剂体系的选择在厚电极中尤为关键------传统的 PVDF 无法适应硅的巨大体积变化，PAA、CMC/SBR 等具备更强粘结力和弹性的粘结剂成为硅基负极的标配。
第三步：工艺参数控制
涂布工艺、压实密度、干燥温度等工艺参数对硅基负极的最终性能有显著影响。例如，过高的压实密度虽然可以提升体积能量密度，但会压缩电极孔隙，使硅膨胀时缺乏缓冲空间，反而加速结构失效。Cho 团队指出，硅基负极的最优孔隙率通常高于纯石墨负极，需要在体积能量密度与循环稳定性之间进行权衡。
第四步：全电池组装与电化学验证
全电池验证需要综合考虑以下因素： - N/P 比 （负极容量/正极容量）：硅基负极由于首次效率低、循环过程中容量衰减快，需要设计更高的 N/P 比来提供容量冗余，但过高的 N/P 比会浪费体积和质量能量密度。 - 锂库存管理 ：全电池中的锂全部由正极提供，首次 SEI 形成消耗的锂无法补充，因此首次库伦效率直接决定了可用容量的上限。 - 电解液体系 ：FEC 等添加剂对硅基负极的 SEI 稳定有关键作用，但添加剂的种类和配比需要在全电池中重新优化，因为半电池中过量的锂会掩盖部分副反应。 - SOC 窗口控制：硅基负极全电池在循环过程中，由于活性锂的持续损失，SOC 窗口会发生偏移------正极的充电上限和放电下限都在变化。如果不进行 SOC 窗口的动态管理，电池的实际可用容量会加速衰减。
2.3 电极膨胀的量化：一个被低估的核心参数
Cho 综述对电极膨胀问题进行了量化分析，这在当时的综述文献中并不多见。核心结论包括：
- 膨胀率与能量密度的非线性关系：当电极膨胀率超过 60% 时，体积能量密度开始严重受损。因为电芯设计必须预留膨胀空间，膨胀越大，预留空间占比越高，单位体积内的活性物质占比越低。
- Si/C 比例与膨胀的正相关：硅的比例越高，复合电极的比容量越高，但膨胀率也越大。存在一个"性价比最优"的硅含量区间，需要根据具体应用场景的能量密度和循环寿命要求来确定。
- 原位厚度测量的必要性：膨胀行为不是一个静态参数，而是随循环圈数动态演化的------初始几圈膨胀率快速上升，随后进入缓慢增长期，最终可能因结构崩溃而急剧跃升。原位膨胀仪（electrochemical dilatometry）可以实时追踪这一过程，为电芯设计提供关键数据。
膨胀量化的工程意义在于：它把"硅负极膨胀大"这样一个定性描述，转化为"在 X% 硅含量、Y mAh/cm² 面负载、Z 压实密度下，第 N 圈的电极厚度膨胀率为多少"这样一个可用于设计的定量参数。没有量化，就没有工程。
第三层：跨体系触类旁通---硅负极问题的普遍性与特殊性
3.1 与石墨负极析锂问题的对照：都是"界面失稳"，但机制不同
硅负极的 SEI 失稳与石墨负极的析锂，虽然都发生在负极侧、都与界面相关，但本质上是两类不同的失效机制。
| 对比维度 | 硅负极 SEI 失稳 | 石墨负极析锂 |
|---|---|---|
| 根本诱因 | 体积膨胀导致 SEI 机械破裂 | 电位过低导致锂在表面沉积 |
| 锂消耗方式 | 被锁定在新生 SEI 中 | 以金属锂形式沉积在表面 |
| 可逆性 | 基本不可逆 | 部分可逆（低温/快充引起的析锂在适当条件下可重新溶解） |
| 主要发生阶段 | 全循环过程持续发生 | 主要发生在充电过程（尤其是低温快充） |
| 电极级后果 | SEI 增厚、阻抗上升、电极膨胀 | 锂枝晶生长、内短路风险、发热 |
| 缓解策略 | 结构设计缓冲膨胀、人工 SEI、粘结剂优化 | 充电策略优化、负极余量设计、热管理 |
两者的共通之处在于：最终都导致活性锂的不可逆损失和全电池容量衰减。在硅碳复合负极中，这两种失效机制甚至可能同时存在------硅的膨胀导致 SEI 失稳，而深充或快充条件下石墨相又可能发生析锂。两种失效的叠加效应是硅碳复合负极全电池设计中需要特别关注的问题。
3.2 与高镍正极的对照：都是"高能量密度的代价"，但侧重点不同
高镍三元正极（NCM811、NCA 等）与硅基负极，分别代表了锂电正负极两侧向高能量密度进军的核心路线。两者面临的挑战具有对称性：
- 高镍正极：镍含量越高，比容量越高，但热稳定性越差、界面副反应越严重、循环过程中相变越剧烈。核心矛盾是"能量密度 vs 结构稳定性"。
- 硅基负极：硅含量越高，比容量越高，但体积膨胀越大、SEI 越不稳定、循环寿命越短。核心矛盾同样是"能量密度 vs 结构稳定性"。
这种对称性揭示了高能量密度电池的一个普遍规律：容量的提升往往以牺牲结构稳定性为代价，工程化的关键在于找到"增益足够大、代价可承受"的最优区间。
两者的不同之处在于，高镍正极的问题更多发生在化学层面（过渡金属溶解、氧释放、CEI 失稳），而硅基负极的问题更多发生在机械层面（体积膨胀、颗粒粉化、电极结构坍塌）。这意味着解决思路也不同------高镍正极更多依赖掺杂、包覆、电解液添加剂等化学手段；硅基负极则更多依赖结构设计、粘结剂优化等机械工程手段。
3.3 与固态电池的对照：电解质形态变化能否"包治百病"？
一个常见的观点是：固态电池中的固态电解质与硅负极天然兼容，因为固态电解质不会像液态电解液那样在硅表面反复分解形成 SEI。这一判断有其合理性，但可能低估了问题的复杂性。
固态电池中的硅负极确实可以避免液态电解液的持续分解问题，但新的挑战随之而来：
- 固-固界面接触问题：硅的体积膨胀与收缩会导致固态电解质与硅颗粒之间的固-固界面发生剥离，接触面积减小，界面阻抗上升。在液态体系中，电解液可以流动填充空隙，但在固态体系中，界面一旦剥离就是永久性的。
- 锂枝晶风险：硫化物固态电解质的离子电导率接近液态，但锂枝晶仍可能在晶界处生长。硅负极如果发生不均匀锂化，局部电位过低，仍可能触发锂沉积。
- 体积变化的应力传递：在全固态电芯中，由于缺乏液态的"润滑"，硅的膨胀应力会更直接地传递到整个电极堆，可能导致电芯内部应力分布不均。
因此，固态电池并不能自动解决硅负极的所有问题，它只是把问题从"液-固界面化学"转化为"固-固界面力学"。两类问题的难度没有本质差别，只是表现形式不同。Cho 综述中强调的"全电池工程视角"，在固态电池时代同样适用------甚至更加重要，因为固态体系对电极结构的精密性要求更高。
3.4 跨尺度的启示：从原子到电芯的"多层级缓冲"思想
从更宏观的视角看，硅负极的改良策略本质上是一种"多层级缓冲"的工程思想，在不同尺度上都有体现：
- 原子级：合金化掺杂，改变晶格参数，降低锂化应变
- 纳米级：纳米颗粒、多孔结构，为颗粒内部膨胀预留空间
- 微米级：核壳结构、碳包覆，在单颗粒层面构建缓冲壳层
- 电极级：孔隙率设计、弹性粘结剂、柔性集流体，在电极层面吸收膨胀
- 电芯级：膨胀间隙预留、压力管理系统，在电芯层面容纳体积变化
每一层级的缓冲都有其效率上限和成本代价。真正优秀的工程设计，是在各个层级之间合理分配"缓冲任务"，使得整体性能最优、成本可控。这也是 Cho 综述传递的核心工程思维------不追求某一层级的极致性能，而是追求全系统的协同优化。
第四层：工程落地成熟度评估---九年过去了，问题解决了多少？
4.1 产业现状：SiOx + 石墨复合路线成为主流，掺量 5%--10%
九年时间，硅负极从实验室概念逐步走向产业化。截至 2025--2026 年，产业界形成了以下基本格局：
技术路线：SiOx 为主，Si/C 跟进
当前量产的硅基负极材料以氧化亚硅（SiOx, 0 < x ≤ 2）与石墨复合为主流路线。SiOx 的优势在于：其体积膨胀率约为纯硅的一半（约 150%--200%），循环稳定性显著优于纯硅碳复合材料；制备工艺相对成熟，可通过物理气相沉积或化学方法制备。
SiOx 的代价是首次库伦效率较低------由于首圈循环中部分氧与锂形成不可逆的硅酸锂（lithium silicate），SiOx 的 ICE 通常仅为 65%--75%，远低于石墨的 90% 以上。这一缺陷需要通过预锂化技术来补偿。
纳米硅碳（Si/C）复合路线则代表了下一代方向，理论比容量更高（1300--2200 mAh/g），但循环寿命相对较短，目前主要应用于消费电子领域和部分高端动力电池方案中。根据三井全球战略研究所 2025 年报告，SiOx 路线的循环寿命可达 1000 次以上，而 Si/C 路线约为 500 次以上，两者在动力电池领域的适用性差异明显1。
掺量水平：5%--10% 为主流，中硅比例快速上升
在实际电池应用中，硅基材料并非单独使用，而是作为添加剂与石墨复合。2024--2025 年，主流动力电池的硅掺量（硅基材料在负极活性物质中的质量占比）集中在 5%--10% 区间。低硅占比（5%--10%）产品 2025 年占总出货量的 52.6%，中硅占比（10%--20%）产品占比升至 38.9%，高硅占比（20%--30%）产品尚处小批量验证阶段2。
以宁德时代麒麟电池为例，其第三代量产版本采用 5%--8% 的硅碳复合负极方案，系统能量密度突破 300 Wh/kg。比亚迪刀片电池升级版也于 2025 年起在高端车型中批量搭载硅碳复合负极3。特斯拉 4680 电池则采用硅基负极方案，但其硅掺量的确切数据未公开。
市场规模：加速放量，头部集中
2024 年中国硅基负极材料出货量突破 3.2 万吨，同比增长约 85%；2025 年预计达 5.5 万--8.8 万吨，2030 年有望攀升至 35 万吨以上45。市场集中度较高，贝特瑞、江西紫宸（璞泰来子公司）、杉杉股份三家占据主要市场份额，CR3 超过 60%。
价格方面，2025 年行业平均单吨售价约 28.6 万元/吨，较 2024 年的 31.2 万元/吨下降 8.3%，规模化降本效应已开始显现。但相比石墨负极 3--5 万元/吨的价格，仍有 5--10 倍的差距2。
4.2 三大核心瓶颈的进展评估
让我们回到 Cho 综述提出的三大核心问题------膨胀、SEI、锂库存，逐一评估九年以来的解决进展。
4.2.1 体积膨胀问题：部分缓解，仍是高硅掺量的核心限制
已取得的进展：
- 材料结构优化：SiOx 路线将膨胀率从纯硅的 300%+ 降至约 150%--200%；多孔硅、中空结构等设计进一步提供内部缓冲空间。
- 碳骨架承载：通过 CVD 法在多孔碳骨架上沉积纳米硅（如美国 Group14 Technologies 的方案），利用碳骨架的中空结构吸收硅膨胀，循环寿命显著优于传统球磨法 Si/C1。
- 粘结剂体系进化：从传统 PVDF 转向 PAA、CMC/SBR 以及交联型粘结剂，粘结强度和弹性大幅提升，可更好地维持电极结构完整性。
- 极片工程优化：合理的孔隙率设计（通常硅基负极孔隙率比石墨负极高 5--10 个百分点）和适度的压实密度，为膨胀预留缓冲空间。
- 原位表征技术成熟：电化学膨胀仪、原位 XRD、原位厚度传感器等技术的普及，使得膨胀行为的定量测量成为产业标准操作，为电芯设计提供了数据支撑。
尚未解决的瓶颈：
- 高硅掺量（>20%）下的膨胀控制：当硅含量超过 20% 时，电极整体膨胀率可超过 60%，按照 Cho 综述的判断，这已经进入体积能量密度严重受损的区间。当前量产方案普遍控制在 10% 以内，正是因为更高掺量的膨胀问题尚未找到经济可行的解决方案。
- 循环过程中的累积膨胀：首圈膨胀率尚可接受，但经过数百次循环后，由于电极结构的不可逆变化和 SEI 积累，电极厚度会持续增加（所谓"膨胀蠕变"）。长期循环后的厚度保持率仍是关键考核指标。
- 极片层面与电芯层面的应力管理：膨胀不仅影响体积能量密度，还会在电芯内部产生应力，导致隔膜褶皱、极片变形、封装失效等问题。大尺寸电芯（如方形铝壳、软包叠片）的应力管理尤为复杂。
综合评估：部分解决。 在低硅掺量（<10%）下，膨胀问题已通过材料复合和极片工程得到有效控制；在中高硅掺量（>15%）下，膨胀仍是核心瓶颈，制约了硅基负极能量密度优势的充分发挥。
4.2.2 SEI 稳定性问题：电解液添加剂功不可没，但根本改善仍需人工界面
已取得的进展：
- FEC 添加剂的普及：氟代碳酸乙烯酯（FEC）已成为硅基负极电解液的标配添加剂。FEC 在硅表面还原形成富 LiF 的 SEI 膜，力学性能更优、化学稳定性更好。Cho 综述发表时 FEC 的作用机制已被广泛认知，但九年来其配方优化和协同添加剂体系有了显著进步。
- 新型电解液添加剂：除了 FEC，硅烷类（如羧基硅烷）、硼酸酯类、磷酸酯类等新型添加剂不断涌现，可进一步优化 SEI 组成和结构。例如，羧基硅烷类添加剂可引导形成更坚固的 SEI，在 3.5 mAh/cm² 的高面负载条件下仍能维持稳定循环6。
- 人工 SEI 包覆技术：在硅颗粒表面预先构建人工 SEI 层（如 LiF、Li₃N、聚合物等），替代电解液原位形成的天然 SEI。2025 年，合肥工业大学团队提出的"活性预锂化+原位均相氟化"策略，构建了高纯度、致密堆积的人工 LiF 界面保护层，显著提升了循环稳定性7。
- 机械-电化学自适应界面：2025 年矿大/澳大/南航联合团队提出的化学预锂化介导界面策略，预构建了"内刚外柔"的机械-电化学自适应 SEI，兼具结构稳定性与锂离子扩散动力学优势，Ah 级软包电池实现 346.6 Wh/kg 的高能量密度8。
尚未解决的瓶颈：
- SEI 与膨胀的耦合问题：无论 SEI 配方如何优化，只要硅的体积膨胀足够大，SEI 就会破裂。添加剂可以改善 SEI 的韧性和自愈能力，但无法从根本上消除机械破裂。这是一个"道高一尺魔高一丈"的军备竞赛。
- 长期循环中的 SEI 累积：即使每圈循环的 SEI 破裂与修复量很小，经过上千次循环后，SEI 的总厚度仍会显著增加，导致电极阻抗持续上升。商用动力电池要求 1500--2000 次循环后容量保持率 80% 以上，这对 SEI 的长期稳定性提出了极高要求。
- 日历老化中的 SEI 退化：近年研究发现，硅负极在搁置过程中（calendar aging），SEI 也会发生全球性的退化（如溶解），而非仅由机械破裂引起。这一发现意味着 SEI 的稳定性问题比之前认知的更加复杂，不仅是机械问题，也是化学问题9。
综合评估：显著改善但未根本解决。 电解液添加剂和人工 SEI 技术大幅提升了 SEI 的稳定性，但在长期循环和高硅掺量条件下，SEI 的持续生长仍是容量衰减的重要原因。SEI 问题的彻底解决可能需要从"稳定 SEI"转向"消除 SEI"------这也是全固态电池的潜在优势之一。
4.2.3 锂库存问题：预锂化技术快速进步，但经济性与规模化仍是挑战
已取得的进展：
- 预锂化技术路线多元化：目前已形成电化学预锂化、化学预锂化、机械预锂化（如锂金属粉末 SLMP）、负极接触预锂化等多条技术路线。2025 年南航团队开发的锂-芳烃复合物预锂化试剂（LAC），可使微米级 SiO/C 负极的 ICE 接近 100%10。
- 梯度预锂化结构：万向公司等企业提出的"由内而外"锂梯度设计，内核为高锂含量 SiLiₓO，向外逐层递减，最外层为碳包覆层。这种结构既补充了锂损耗，又维持了表面结构稳定性10。
- 干法预锂化工艺：干法压延预锂化方案通过辊轧将锂合金带原位压延至硅基负极表面，利用合金化反应实现预锂化。这种工艺与干法电极工艺兼容，适合大规模生产11。2026 年 Cho 课题组延续这一思路，提出了锂金属底层（Li/Cu）预锂化策略，在一步干法工艺中同时实现锂损失补偿和自下而上的均匀富氟 SEI 形成6。
- 全电池 SOC 窗口管理：认识到半电池与全电池衰减差异后，产业界在全电池设计中更加注重 SOC 窗口的动态管理。通过预锂化调整初始 SOC 窗口，使正负极都工作在最优电位区间，可以显著提升全电池循环寿命。
尚未解决的瓶颈：
- 预锂化的成本代价：预锂化工艺通常会增加电池制造成本约 5%--10%。虽然从全生命周期度电成本的角度可能具备经济性，但 upfront cost 的增加仍是大规模应用的阻力。
- 安全性与工艺复杂度：锂金属或高活性锂试剂的处理对生产环境的湿度、氧含量要求极高，增加了产线投资和运营成本。规模化生产中的安全管控是一大挑战。
- 预锂化均匀性问题：大尺寸极片的预锂化均匀性难以保证，局部预锂化程度差异可能导致循环过程中的不均匀锂化，反而加速衰减。
- 预锂化与循环稳定性的权衡：有研究表明，过度预锂化可能加剧 Si 负极的锂化深度，导致更多 Li₁₅Si₄ 相形成，反而挑战 SEI 稳定性和后续循环性能。预锂化程度需要精确控制，并非越多越好12。
综合评估：技术可行，经济性待提升。 预锂化技术已能将硅基负极的首次库伦效率从 65%--85% 提升至 90%--95% 以上，基本满足全电池的锂库存需求。但工艺成本、安全性和规模化生产的均匀性问题仍未完全解决，是制约硅基负极大规模应用的重要因素。
4.3 新兴技术路线的进展评估
4.3.1 干法电极工艺
干法电极是近年来锂电制造领域的热点方向，特斯拉 4680 电池率先采用干法电极工艺。对于硅基负极，干法工艺的优势在于：
- 避免了湿法涂布中溶剂引起的粘结剂迁移问题，这对高负载硅负极尤为重要；
- 干法电极的孔隙结构更均匀，可能更有利于缓冲硅的体积膨胀；
- 与干法预锂化工艺天然兼容，可实现一体化制备。
但干法电极也带来了新的界面挑战，特别是粘结剂分解相关的问题。电解质添加剂在干法电极体系中同样扮演关键角色，需要重新优化配方6。总体而言，干法电极与硅基负极的组合是一个高潜力方向，但目前产业成熟度还不高，处于技术迭代期。
4.3.2 多级弹性缓冲架构
多级弹性缓冲架构是材料设计层面的演进方向。其核心思想是在多个尺度上同时构建缓冲结构------纳米级的颗粒内部空隙、微米级的碳骨架弹性、电极级的粘结剂网络------形成分级缓冲体系。
代表性的复合体系（如 Si/a-Sn/CoSi₂/G/C 等）通过引入非晶硅、金属间化合物、石墨等多组分，在不同尺度上协同发挥作用：非晶硅避免了晶态硅的各向异性膨胀问题，金属间化合物提供额外的导电性和催化活性，石墨提供稳定的导电网络。这类多元复合体系在实验室中表现出优异的循环性能，但成分越复杂，规模化生产的难度和成本越高。
4.3.3 硅基负极在固态电池中的角色
固态电池的产业化进程正在加速。2026 年，半固态电池的装机目标已设定为 8.5 GWh，其中全部采用硅基负极作为界面兼容性增强材料13。硅基负极在半固态/全固态电池中扮演的角色正在发生微妙变化------从单纯的"高容量负极"转变为"适配固态电解质的功能负极"。
在硫化物固态电池中，硅基负极与硫化物电解质的界面相容性优于锂金属负极，且安全性更高。在氧化物固态电池中，硅基负极的体积膨胀问题需要通过压力管理来控制。总体而言，固态电池的兴起为硅基负极提供了新的应用场景和增长空间，但两者的适配仍有大量工程问题需要解决。
4.4 总体判断：从"能不能用"到"好不好用"的关键过渡期
综合以上分析，对 2017 年 Cho 综述提出的核心问题，在 2026 年的时间节点上，可以做出如下总体判断：
| 核心问题 | 2017 年状态 | 2026 年状态 | 解决程度 |
|---|---|---|---|
| 体积膨胀 | 实验室级材料探索，缺乏量化工程方法 | SiOx 路线将膨胀减半，低硅掺量下可控；高硅掺量仍是瓶颈 | 约 40%--50% |
| SEI 稳定性 | FEC 添加剂初步验证，机理认知有限 | 添加剂体系成熟，人工 SEI 取得突破，但长期循环仍有累积 | 约 50%--60% |
| 锂库存/首效 | 半电池数据为主，全电池锂损失问题被忽视 | 预锂化技术成熟，首效可提升至 90%+，但成本与工艺待优化 | 约 60%--70% |
| 全电池工程设计 | 缺乏系统方法，半电池数据为主导 | 全电池验证成为产业标配，N/P 比、SOC 窗口、膨胀预留等设计体系化 | 约 70%--80% |
核心结论： 九年以来，硅负极产业化取得了实质性进展------从材料级的基础研究，进入了工程级的优化迭代期。低硅掺量（5%--10%）的 SiOx/石墨复合方案已经实现量产，正在快速渗透高端动力电池市场。但如果要进一步提升硅掺量、充分释放硅的高容量潜力，膨胀、SEI、成本三大瓶颈仍有待突破。
这是一个典型的"边际收益递减"的技术演进曲线------最初的 5%--10% 掺量相对容易实现，性价比最高；每提升 5 个百分点的掺量，难度和成本都呈非线性上升。产业界需要判断：在当前的技术水平下，继续提升硅掺量的边际收益是否足以覆盖其边际成本？对于不同的应用场景（消费电子、乘用车、商用车、储能），答案可能不同。
结语
Cho 课题组 2017 年发表在 Joule 上的这篇综述，其影响不在于提出了某个具体的新材料或新结构，而在于完成了一次视角升级------它把硅负极研究从"材料筛选"的范式，推向了"全电池系统工程"的范式。九年回望，产业界正是沿着这一范式在前进：从材料改性到电极设计，从半电池测试到全电池验证，从单一性能指标优化到多目标协同权衡。
对于电池材料研究者而言，这篇综述的启示或许是：一个材料能否最终走向应用，不取决于它在半电池中能跑多少圈，而取决于它在全电池系统中能否与正极、电解液、隔膜、集流体、封装等所有环节协同工作。材料的胜利，从来不是单打独斗的胜利，而是系统工程的胜利。
九年过去，硅负极已经从"可望不可即"走向了"小规模可用"。下一个九年，它能否走向"大规模普及"？答案或许不在材料实验室里，而在电极设计、工艺工程、系统集成的纵深之处。
❓ FAQ
Q1：硅的理论容量到底是 3579 还是 4200 mAh/g？为什么不同文献说法不一？
A：两个数值对应不同的锂化相。室温下硅的完全锂化相为 Li₁₅Si₄，对应理论比容量约 3579 mAh/g，这也是 Cho 综述中采用的数值。而 4200 mAh/g 对应的是高温相 Li₂₂Si₅，该相在室温下通常难以形成，因此工程意义上更多采用 3579 mAh/g 作为硅的理论容量基准。此外，部分文献和产业报告使用 4200 mAh/g 的数字，可能是为了突出硅的容量优势而引用了上限值。
Q2：SiOx 中的 x 是什么意思？为什么它的膨胀比纯硅小？
A：SiOx 是氧化亚硅的通式，x 取值在 0 到 2 之间，实际产物是硅纳米团簇分散在 SiO₂ 基体中的复合材料。首圈锂化时，SiO₂ 与锂反应生成硅酸锂（Li₄SiO₄ 等）和 Li₂O，这些产物电化学惰性，但构成了缓冲基体，将硅颗粒限制在纳米尺度，从而减小了宏观体积膨胀。代价是这部分反应不可逆，消耗了大量活性锂，导致首效降低。
Q3：预锂化技术有哪些路线？哪种最有产业化前景？
A：主要路线包括：（1）电化学预锂化---在电池组装前通过电化学方式对负极进行预嵌锂，精度高但效率低；（2）化学预锂化---使用化学试剂（如锂-芳烃复合物）对负极材料进行液相预锂化，效率较高但试剂成本高；（3）机械预锂化---将锂金属粉末（如 SLMP）混入负极材料，组装后活化时发生反应，工艺相对简单但均匀性控制难；（4）干法压延预锂化---通过辊轧将锂合金带压入负极表面，适合连续化生产。目前看，干法预锂化与电极工艺的兼容性最好，可能是最有规模化潜力的路线，但不同路线适用于不同场景，尚无绝对的"最优解"。
Q4：为什么半电池测得的循环寿命比全电池好很多？
A：半电池使用锂片作为对电极，提供了近乎无限的锂源和过量电解液。硅负极首圈 SEI 形成消耗的锂可以从锂对电极得到补充，电解液干涸的周期也被大幅拉长。而全电池中，锂全部由正极提供，总量有限，每一次 SEI 破裂再生都在消耗有限的锂库存。此外，半电池的面负载通常较低，膨胀问题不突出；全电池面负载高，结构失效更严重。因此，半电池数据更像是材料的"能力上限"，全电池数据才是"实际表现"。
Q5：硅负极和磷酸铁锂（LFP）正极搭配有意义吗？
A：有一定的应用空间，但不是主流方向。LFP 本身能量密度较低，与硅负极搭配虽然可以提升负极容量，但受限于正极容量，整体能量密度的提升幅度有限，性价比不高。当前硅基负极主要与高镍三元正极（NCM811、NCA 等）搭配，两者协同实现高能量密度。不过在储能领域或某些需要兼顾成本与能量密度的细分市场中，"LFP + 低掺硅"的组合也可能找到一席之地。
Q6：固态电池普及后，硅负极还有必要吗？
A：硅负极在固态电池中仍然重要，但其角色可能发生变化。在硫化物固态电池中，硅基负极与硫化物电解质的界面相容性优于锂金属负极，且无枝晶风险，是更安全的选择。在氧化物固态电池中，硅负极也有应用空间。此外，硅基负极的制造工艺更成熟，与现有产业链的兼容性更好，可能在半固态电池中率先大规模应用。锂金属负极的能量密度更高，但界面问题和安全挑战更大，商业化时间表可能更晚。
参考文献
1 ZHAO J. Silicon-based anodes for next-generation batteries at the turning point to production expansion --- supply chain collaboration and securing demand hold the key to successR. Mitsui & Co. Global Strategic Studies Institute Monthly Report, 2025(9). https://www.mitsui.com/
2 博研咨询. 2026年中国电池负极用硅基材料行业市场现状调查及投资机会研判报告R. 2026. https://www.docin.com/touch_new/preview_new.do?id=4986355615
3 博研咨询. 2026年中国硅负极锂离子电池行业市场现状调查及投资机会研判报告R. 2026. https://www.docin.com/touch_new/preview_new.do?id=5005135342
4 高工产业研究院（GGII）. 2025至2030中国硅基负极材料产业化进度与动力电池企业认证研究报告R. 2025. https://www.docin.com/touch_new/preview_new.do?id=4918326209
5 产业信息网. 预见2026:《2026年中国硅碳负极产业全景图谱》EB/OL. 新浪财经, 2026-05-25. https://finance.sina.com.cn/roll/2026-05-25/doc-inhzamvn5815016.shtml
6 Kim M, Lee J, Lee C, Kim J, Jo W, Lee D and Choi J (2026) Bridging silicon materials and electrode engineering for high energy density lithium ion battery anodes. Front. Batter. Electrochem. 5:1848415. doi: 10.3389/fbael.2026.1848415
7 合肥工业大学. 活性预锂化实现原位均匀氟化策略以构筑LiF固态电解质界面用于稳定硅负极EB/OL. 2025-11-23. https://isms.hfut.edu.cn/2025/1123/c14101a316448/page.htm
8 能源学人. 矿大蒋江民/澳大邵怀宇/南航张校刚AS:化学预锂化介导的机械-电化学自适应界面策略提升硅基负极稳定性与锂离子动力学EB/OL. 2025-10-29. https://m.booksci.cn/article/243040.htm
9 Josefine D. McBrayer, Noah B. Schorr, Mila Nhu Lam, Melissa L. Meyerson, Katharine L. Harrison, Shelley D. Minteer; Scanning Electrochemical Microscopy Reveals That Model Silicon Anodes Demonstrate Global Solid Electrolyte Interphase Passivation Degradation during Calendar Aging. ACS Appl. Mater. Interfaces 17 April 2024; 16 (15): 19663--19671.
10 搜狐科技. 硅基负极三大突破:纳米化、预锂化与梯度结构攻克膨胀难题EB/OL. 2025-08-01. https://m.sohu.com/a/919478975_122263067/
11 预锂化硅基负极及其干法制备方法和在固态锂电池的应用P. 中国专利, 202511261219, 2025-10-10. https://www.xjishu.com/zhuanli/59/202511261219.html
12 电子发烧友网. 解读预锂化对全电池循环稳定性的影响EB/OL. 2022-12-19. https://www.elecfans.com/article/83/2022/202212191961856.html
13 博研咨询. 2026年中国硅负极锂离子电池行业市场现状调查及投资机会研判报告R. 2026. https://www.docin.com/touch_new/preview_new.do?id=5005135342
14 CHAE S, KO M, KIM K, et al. Confronting issues of the practical implementation of Si anode in high-energy lithium-ion batteriesJ. Joule, 2017, 1(1): 47-60.
