以前做性能测试的时候，磁盘瓶颈总是判断的不太准确，这两天仔细研究了一下，记录一下研究的结果。
一、主流磁盘结构
现在主流的磁盘结构有两种：
（一）、不划分逻辑卷的结构
bash
物理磁盘(sda ssd/hdd)
↓
分区1(sda1) → 文件系统 → 挂载 /boot
↓
分区2(sda2) → 文件系统 → 挂载 /
↓
分区3(sda3) → 文件系统 → 挂载 /data比如把 sda 划分了 3 个分区，其中 1 个叫 sda1，格式化成 ext4 或 xfs 格式（文件系统），挂载到了/boot 目录下。
这种结构在磁盘空间不足的时候扩展起来不方便，适合小的系统。具体的原因是要实现存储扩展需要连续的存储空间，但是很难把两块硬盘从物理上前后连起来形成连续的存储空间。
（二）、划分逻辑卷的结构
bash
物理磁盘 sda（SSD/HDD）
↓
物理分区 sda2 【标记为LVM物理卷 PV】
↓
卷组 VG(vg0)：把一个或多个PV的空间打包成一个大资源池
↓
逻辑卷 LV(vg0‑root、vg0‑swap)
↓
格式化文件系统(xfs/ext4) → 挂载到 / 、swap一块物理磁盘PV可以进行分区（sda->sda1+sda2），多个分区可以组合成一个卷组(sda2->vg0，组成vg0卷组的只有一个 sda2，真实情况下可能还会有 hd1,hda2 等等)，这个卷组就是一个大的资源池，在卷组下可以划分逻辑卷(vg0->vg0-root+vg0-swap),逻辑卷可以格式化后挂载到目标目录下。
这种结构的卷组是可扩展的，因为有了 PV->VG->LV 的三层映射关系，当 LV 的空间满了，如果当前 VG 中还有剩余空间，可以直接申请扩充 PE(VG 系统中把 PV 组合后划分的最小存储单元)，如果 VG 没有空间了，还可以给 VG 添加新的 PV，重新切割成 PE,再把 PE 分配给 VG。
二、常用命令
（一）、查看磁盘结构命令一 lsblk
bash
[test@kylinv10 security]$ lsblk
NAME MAJ:MIN RM SIZE R0 TYPE MOUNTPOINT
sda 8:0 0 100G 0 disk
|-sda1 8:1 0 1G 0 part /boot
|-sda2 8:2 0 99G 0 part
|-vg0-root 253:0 0 91.1G 0 lvm /
|-vg0-swap 253:1 0 7.9G 0 lvm [swap]NAME磁盘名称，sda第一块物理磁盘；sda1/sda2磁盘分区；vg0‑root/vg0‑swapLVM 逻辑卷MAJ:MIN主 / 次设备号，内核识别硬件的编号RM是否可移动磁盘，0=本地硬盘，1=U盘/移动盘SIZE容量R0是否只读只读标志，0=可读写TYPE设备类型,disk物理磁盘,part普通分区,lvm 逻辑卷MOUNTPOINT挂载点,swap代表交换分区
（二）、查看磁盘结构命令二 pvdisplay
这个命令需要 root 权限，一般用的比较少
bash
[test@kylinv10 /]$ pvdisplay
--- Physical volume ---
PV Name /dev/sdb
VG Name vg01
PV SIZE 31.43 TiB / not usable 4.00MiB
Allocatable yes(but full)
PE Size 4.00MiB
Total PE 8240183
Free PE 0
Allocated PE 8240183
PV UUID Xoo**-**-**
--- Physical volume ---
PV Name /dev/sdc
VG Name vg01
PV SIZE 31.43 TiB / not usable 4.00MiB
Allocatable yes(but full)
PE Size 4.00MiB
Total PE 8240183
Free PE 0
Allocated PE 8240183
PV UUID Xoo**-**-**从上面可以看出来，我的机器上有两块大盘 /dev/sdb、/dev/sdc，都作为 PV 加入同一个卷组 vg01。两块盘大小完全一致：每块 31.43TiB，PE 默认 4MiB，两个 PV 的空间已经全部分配给了vg01，Free PE = 0，vg01 卷组已经没有可再分配给逻辑卷的空闲空间。
（三）、查看磁盘已经使用的容量 df -h
bash
[test@kylinv10 /]$ df -h
文件系统 容量 已用 可用 已用% 挂载点
devtmpfs 3.9G 0 3.9G 0% /dev
tmpfs 3.9G 12K 3.9G 1% /dev/shm
tmpfs 3.9G 138M 3.8G 4% /run
tmpfs 3.9G 0 3.9G 0% /sys/fs/cgroup
/dev/mapper/vg0-root 92G 9.3G 82G 11% /
tmpfs 3.9g 2.6K 3.9G 1% /tmp
/dev/sda1 1014M 529M 486M 53% /boot
10.128.*.*/test_req 20G 1.2G 19G 6% /test_req
tmpfs 795M 0 795M 0% /run/user/501
tmpfs 795M 0 795M 0% /run/user/0
tmpfs 795M 0 795M 0% /run/user/503文件系统有三类，分别是 devtmpfs,tmpfs 和 带路径的存储盘。
第一类是devtmpfs内存存储，每次重启先清空后创建
- 系统设备目录，存放磁盘、网卡、串口等硬件设备文件
- 全部在内存，不消耗磁盘 ；容量约等于机器一半物理内存；
0已用代表设备节点几乎不占存储。
第二类是tmpfs内存存储，重启清空
/dev/shm共享内存；程序、Docker、数据库会用这块内存盘做共享内存通信。/run：系统运行时目录，存 PID 文件、socket 套接字、服务临时状态。/sys/fs/cgroupcgroup 相关挂载，内核用来限制进程 CPU、内存资源（docker 底层依赖 cgroup）。/run/user/<uid>：每个登录用户独立的 tmpfs- uid=0 是 root；501、503 是普通业务用户；
- 用户登录时自动创建，用户退出登录自动销毁；内存存储，用于存放该用户的桌面、会话 socket 临时文件。
第三类是带路径的普通存储盘，存用户文件
/dev/sda1硬盘的第 1 个分区，挂载到/boot，存储内核引导文件/dev/mapper/vg0-root第 0 个卷组的 root 卷，主要的存储空间10.128.*.*/test_req我挂载的共享存储 NAS 目录
（四）、查看虚拟卷别名对应的块设备名 ll /dev/mapper
bash
[test@kylinv10 /]$ ll /dev/mapper
总用量 0
crw------- 1 root root 10,236 6月 19 00：41 control
lrwxrwxrwx 1 root root 7 6月 19 00：41 vg0-root -> ../dm-0
lrwxrwxrwx 1 root root 7 6月 19 00：41 vg0-swap -> ../dm-1dev/dm‑0（dm‑X）：内核真实设备 ，内核只认识这个编号；
/dev/mapper/vg0‑root：人为做的软链接，别名，给人看的，方便识别卷组‑逻辑卷名字
Linux 内核访问块设备，根本不认识 vg0‑root 这种人类命名。
内核识别设备唯一标识：主设备号：次设备号
device‑mapper 的主设备号固定是 253:
253:0→/dev/dm‑0253:1→/dev/dm‑1
内核、驱动、io 调度、磁盘调度策略，全部操作的是 dm‑0/dm‑1。
软链接 /dev/mapper/vg0‑root 只是文件系统层面的符号链接，内核根本不知道这个名字存在。
把这个软链接删掉，系统照样跑，只是人类不方便识别设备。
（五）、查看当前系统 I/O 状况 iostat -x
bash
[test@kylinv10 /]$ iostat
Linux 4.19.90-89.4.v2401.ky10.x86_64(kylinv10) 2026 年 08 月 14 日 （4CPU）
avg-cpu: %user %nice %system %iowait %steal %idle
0.17 0.00 0.15 0.00 0.00 99.68
Divce r/s rkB/s rrqm/s %rrqm r_await rareq-sz w/s wkB/s wrqm/s %wrqm w_await wareq-sz d/s dkB/s drqm/s %drqm d_await dareq-sz aqu-ze %util
dm-0 0.02 0.54 0 0 2.67 37.84 0.44 10.1 0 0 3.06 16.04 0 0 0 0 0 0 0 0.06
dm-1 0.01 0.53 0 0 2.67 37.84 0.44 10.1 0 0 3.06 16.04 0 0 0 0 0 0 0 0.06
sda 0.03 0.53 0 0 2.67 37.84 0.44 10.1 0 0 3.06 16.04 0 0 0 0 0 0 0 0.06| 序号 | 列名 | 英文 | 中文 | 备注 |
|---|---|---|---|---|
| 1 | Device | This column gives the device (or partition) name as listed in the /dev directory. | 磁盘或分区名 | |
| 2 | sec/s(kB/s,MB/s) | The number of sectors(kibibytes,mebibytes) read from,written to or discarded for the device per second. | 每秒速度总和，包括读，写和忽略三种操作。单位可以是扇区数（1 个扇区 512 个 字节 Byte），KiB 和 MiB |
|
| 3 | r/s | The number(after merges) of read requests completed per second for the device | 每秒钟读磁盘的次数。 | after merges 代表系统会把多个相邻的读请求合并成一次读磁盘的操作。 |
| 4 | rsec/s(rkB/s,rMB/s) | The number of sectors(kibibytes,mebibytes) read from the device per second. | 每秒钟读取的数据量大小，单位可以是扇区数，KiB 和 MiB | |
| 5 | rrqm/s | The number of read requests merged per second that were queued to the device | 每秒钟合并的读请求数量 | |
| 6 | %rrqm | The percentage of read requests merged together before being sent to the device . | 合并请求的百分比=被合并的请求数量/总的请求数量。比如 1 秒钟内来了 100 个请求，其中 30 个请求读的是连续的磁盘空间，那么这 30 个请求就会被合并成 1 个，有 29 个请求被合并了。发送给磁盘的请求数就是 70+1=71 个。%rrqm = 29/100 = 29%。 从 iostat 输出的内容看 %rrqm = (rrqm/s)/(rrqm/s)+(r/s) | 这个比例越高，说明磁盘读请求被合并的比例高，效率就比较好，如果是 0 代表读的都是分散的区间，效率就不如读连续的区间高。 |
| 7 | r_await | The average time(in milliseconds) for read requests issued to the device to be served.This includes the time spent by the requests in queue and the time spend servicing them. | 表示设备读请求的平均服务时间（单位为毫秒）。该数值包含了两个部分： + 请求在队列中等待的时间。 + 实际 servicing（处理）请求所花费的时间。 | |
| 8 | rareq-sz | The average size(in kibibytes) of the read requests that were issued to the device. | 读磁盘请求的平均大小，以 KiB 为计量单位 | Windows 中的 1KB 有的时候表示 1000KB，有的时候表示 1024KB,Linux 中 一般 以 1024 作为换算比例1KiB=1024B |
| 9 | w/s | The number(after merges) of write requests completed per second for the device | 每秒钟写磁盘的次数。 | after merges 代表系统会把多个相邻的写请求合并成一次读磁盘的操作。 |
| 10 | wsec/s(wkB/s,wMB/s) | The number of sectors(kibibytes,mebibytes) written to the device per second. | 每秒钟写入磁盘的数据量大小，单位可以是扇区数，KB 和 MB | |
| 11 | wrqm/s | The number of write requests merged per second that were queued to the device | 每秒钟合并的写请求数量 | |
| 12 | %wrqm | The percentage of write requests merged together before being sent to the device. | 合并请求的百分比=被合并的请求数量/总的请求数量。比如 1 秒钟内来了 100 个请求，其中 30 个请求读的是连续的磁盘空间，那么这 30 个请求就会被合并成 1 个，有 29 个请求被合并了。发送给磁盘的请求数就是 70+1=71 个。%rrqm = 29/100 = 29%。 | 这个比例越高，说明磁盘写请求被合并的比例高，效率就比较好，如果是 0 代表写的都是分散的区间，效率就不如读连续的区间高。 |
| 13 | w_await | The average time(in millseconds) for write requests issued to the devie to be served.This includes the time spent by the requests in queue and the time spent servcing them. | 表示设备写请求的平均服务时间（单位为毫秒）。该数值包含了两个部分： + 请求在队列中等待的时间。 + 实际 servicing（处理）请求所花费的时间。 | |
| 14 | wareq-sz | The average size(in kibibytes) of the write requests that issued to the device. | 读磁盘请求的平均大小，以 KiB 为计量单位 | |
| 15 | d/s | The number(after merges) of discard requests completed per second for the device | 每秒钟合并的 discard 请求数。 | discard 操作用于通知SSD哪些块已不再被文件系统使用，帮助SSD控制器提前完成垃圾回收，避免后续写入时才执行擦除操作，减少写放大，提升长期读写性能，同时延长闪存颗粒的使用寿命。 |
| 16 | dsec/s（dkB/s,dMB/s) | The number of sectors(kibibytes,mebibytes) discarded for the device per second. | 每秒从设备上通过discard操作丢弃的数据量,单位是扇区数，kB 或者 mB。 | 反映系统当前SSD Trim、空间回收类操作的吞吐量，数值越高说明当前系统正在大量释放磁盘空闲块 |
| 17 | drqm/s | The number of discard requests merged per second that were queued to the device. | 每秒合并的丢弃（Discard/TRIM）请求数量。 | "合并"的概念当文件系统或应用程序发起多个相邻或连续的 Discard 请求时，Linux内核的 I/O 调度器会将这些小的、相邻的请求合并为一个更大的请求发送给底层块设备。 |
| 18 | %drqm | The percentage of discard requests merged together before being sent to the device. | 合并请求的百分比=被合并的请求数量/总的请求数量。比如 1 秒钟内来了 100 个请求，其中 30 个请求 删除的是连续的磁盘空间，那么这 30 个请求就会被合并成 1 个，有 29 个请求被合并了。删除的请求数就是 70+1=71 个。%drqm = 29/100 = 29%。 | |
| 19 | d_await | The average time(in millsecodes) for discard requests issued to the deivice to be served.This includes the time spent by the requests in queue and the time spent servcing them. | 表示设备丢弃请求的平均服务时间（单位为毫秒）。该数值包含了两个部分： + 请求在队列中等待的时间。 + 实际 servicing（处理）请求所花费的时间。 | |
| 20 | dareq-sz | The average size(in kibibytes) of the discard requests that were issued to the device. | 丢弃请求的平均大小，以 KiB 为计量单位 | |
| 21 | aqu-sz | The average queue length of the requests that were issued to the device.Note:In previous versions,this field was know as avgqu-sz. | I/O 队列的平均长度。 | |
| 22 | %util | Percentage of elapsed time during which I/O requests were issued to the device (bandwidth utilization for the device).Device saturation occurs when this value is close to 100% for devices serving requests serially.But for devices serving requests in parallel,such as RAID arrays and modern SSDS,this number does not reflect their performance limits. | 设备在时间上的使用占用率。对于机械硬盘这种只能顺序写入的磁盘，这个值 100%代表磁盘性能已经达到了极限。但是对于可以并行写入的设备，比如 RAID 或者 SSD 盘 是支持并行写入的，只能代表一段时间内一直有内容在写入磁盘，并不代表达到了磁盘性能的上限 |
一般我会用iostat -xt 3 2的形式，代表了每 3 秒钟打印一次 ，连续打印 2 次，每次把时间打印出来。
三、磁盘性能瓶颈的判断依据
不能只看iostat -x 的 %util，因为这个参数仅代表了单位时间内，磁盘读，写，丢弃操作所占的时间比例，在 这个时间内，如果是支持并行操作的磁盘，还可以通过扩充并行度的方式提升性能。
要结合 await(r_await,w_await,d_await) 和 aqu-sz 一起看，瓶颈是说磁盘处理不了更多的请求，过多的请求就会在队列里堆积，会出现 aqu-sz 持续增长的情形，由于排队的请求数量增多，会导致排队时间越来越长，进而致 await 持续增长。所以如果观察到 await 和 aque-sz 一起增长，就可以确定出现了磁盘 I/O 性能瓶颈。

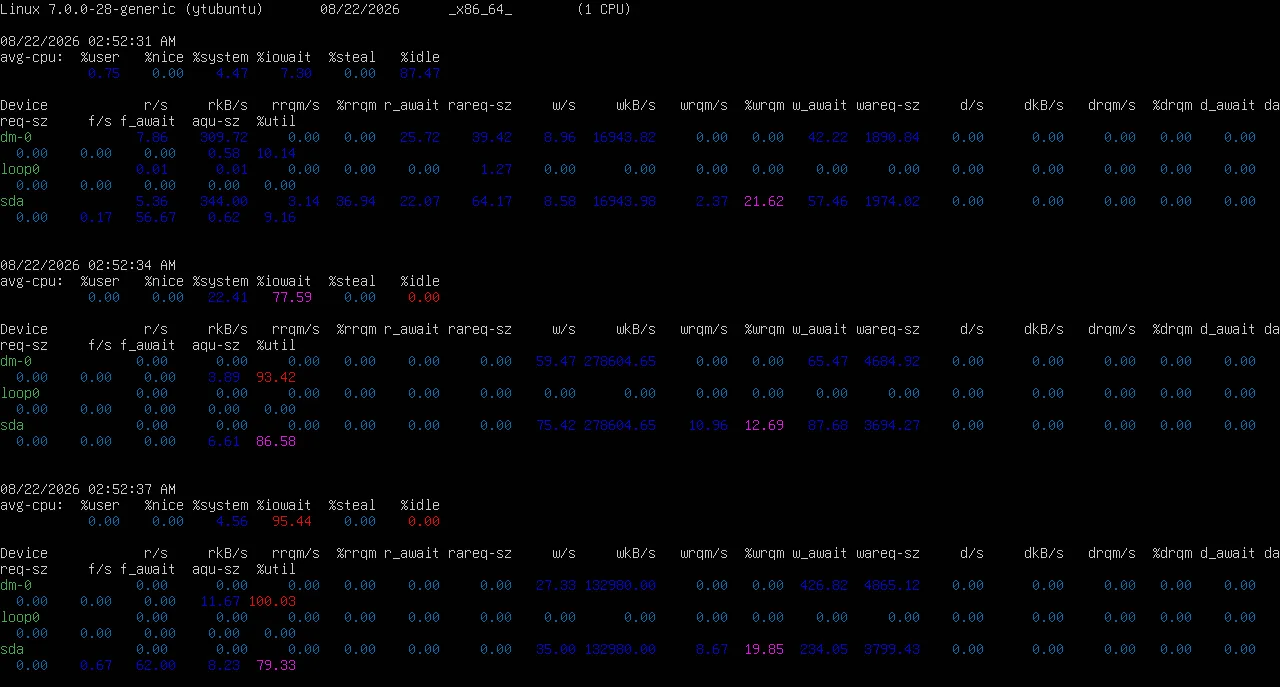

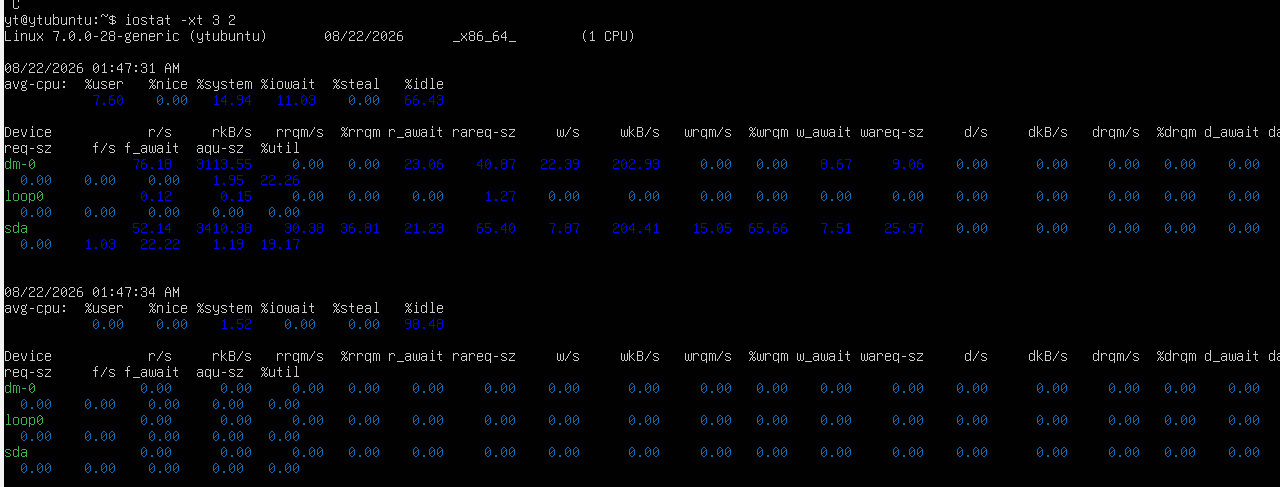

下图是一个出现I/O瓶颈的具体例子：
上面的截图可以看到：
- cpu 的 %iowait 越来越高，cpu 等待 io 的时间越来越长
- sda 的 w_wait 越来越高，写操作处理时间越来越长
- sda 的 wareq-sz 越来越高，排队的请求越来越多
说明 sda 这块盘出现了 I/O 瓶颈。
