一起学 Android 14：ShellTransition 屏幕旋转过程深度剖析

千里马学框架2026-09-22 16:47

背景

在aosp14引入了ShellTransition后，系统中很多的动画过程都引入到ShellTransition中，比如点击app启动Activity，分屏等，前面这块内容已经在马哥的WMS高级进阶ShellTransition课程中有进行讲解，今天要给大家补充是一个屏幕旋转的场景是如何升级到ShellTransition的。

安卓14-15屏幕旋转核心变化

高版本（AOSP14、15以后）手机屏幕旋转已经迁移到 ShellTransition 体系，不再使用老版本的那种

具体表现为两层：

屏幕旋转动画本身 （设备物理旋转、TRANSIT_CHANGE display change） | 由 Shell（SystemUI）的 DefaultTransitionHandler 播放 Shell 侧的 ScreenRotationAnimation | ✅ 默认开启（只要 Shell 注册了 transition player）

为什么要切换到 ShellTransition

回忆老版本（AOSP13 及以前）的旋转流程由 WindowManagerService 核心侧一手包办：

  1. DisplayRotation.updateRotationUnchecked() 计算新 rotation；
  2. mService.mWindowsFreezingScreen = WINDOWS_FREEZING_SCREENS_ACTIVE 冻结屏幕；
  3. prepareNormalRotationAnimation()（截图 + 旋转动画）或 prepareSeamlessRotation()；
  4. 核心侧 com.android.server.wm.ScreenRotationAnimation 负责截图层 + 旋转矩阵 + 淡入淡出。

这套方案的问题：

  • 动画与业务逻辑耦合在 WM 核心，SystemUI 无法自定义旋转动效；
  • 截图/冻结/解冻时序复杂，容易与 app 冷启动、无缝旋转（seamless rotation）冲突；
  • 折叠屏、桌面模式等新形态设备需要更灵活的显示切换，legacy 路径难以扩展。

ShellTransition 把"转场/旋转动画"下放给 Shell（SystemUI）扮演 TransitionPlayer，WM 核心只负责同步（BLASTSyncEngine） 与状态收集（Transition） ，动画实现完全由 Shell 决定。旋转因此统一纳入 TRANSIT_CHANGE 类型转场。

Winscope中查看整个屏幕旋转流程

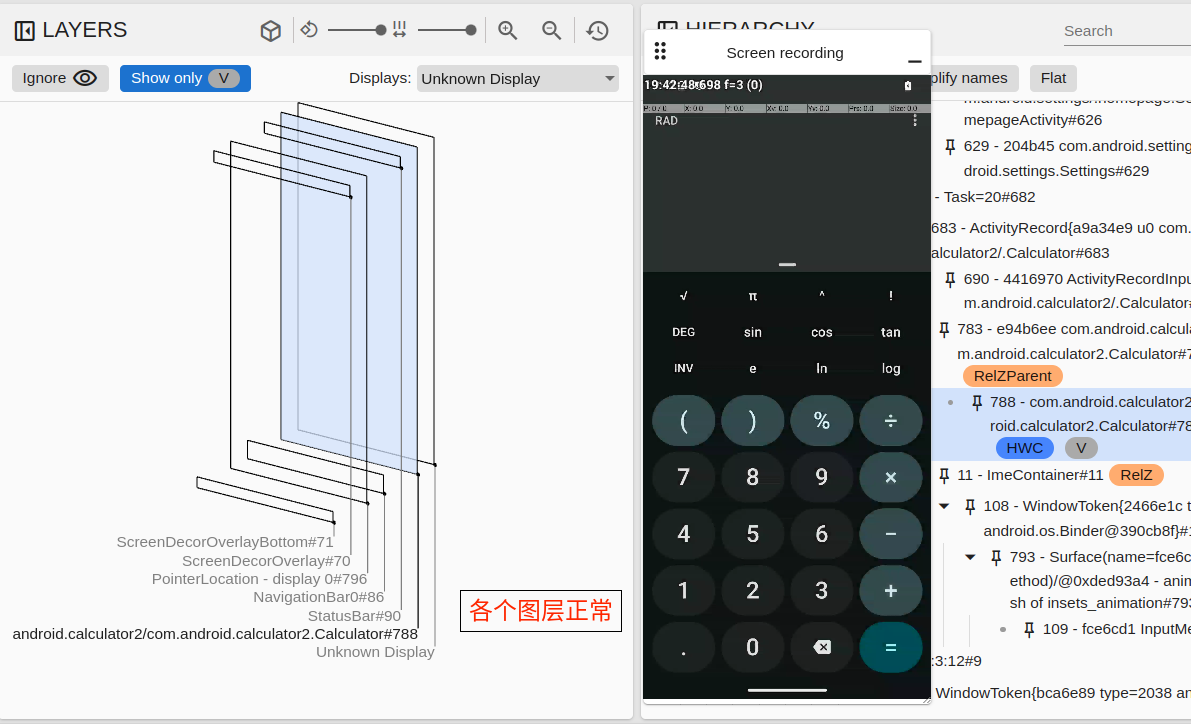

屏幕旋转前

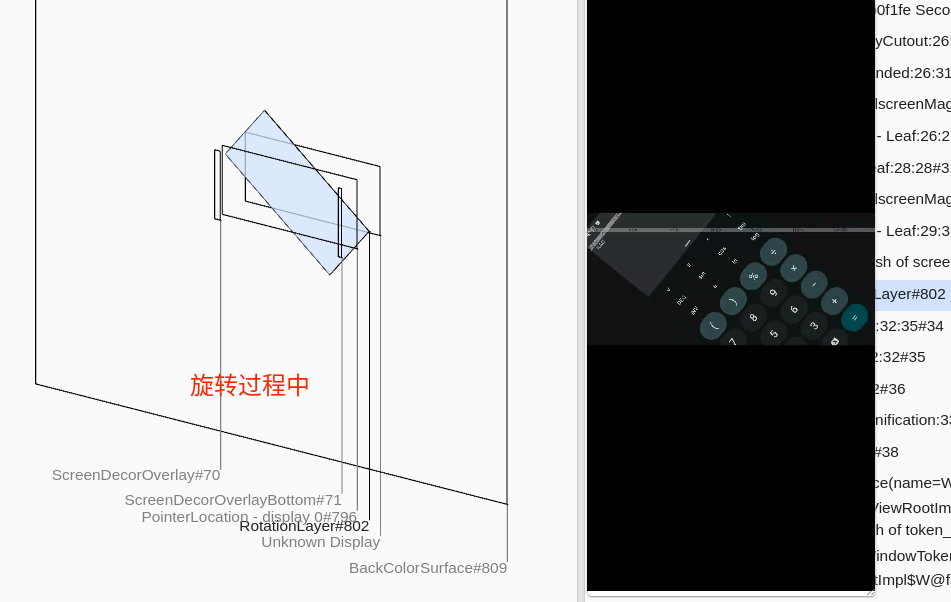

屏幕旋转时候

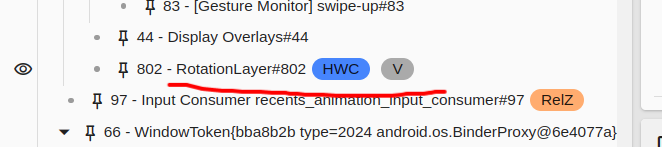

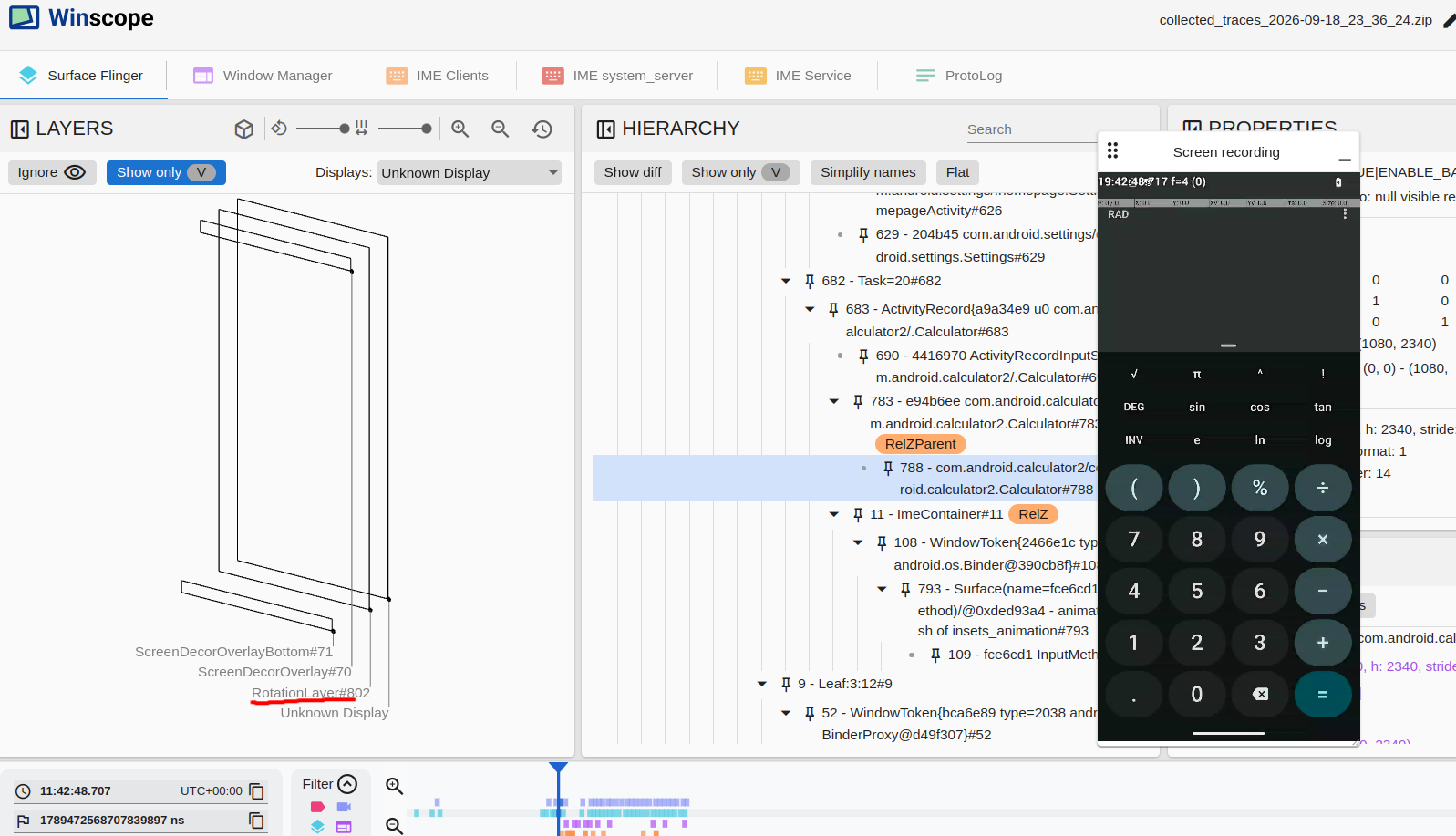

可以看出屏幕在准备旋转前就已经创建好了对应的RotationLayer，这个是一个屏幕的截图Layer

RotationLayer是一个独立的图层，而且层级很高，整个分析流程也可以以这个RotationLayer为线索进行分析整个屏幕旋转新流程。

frameworks/base/services/core/java/com/android/server/wm/Transition.java

cpp 复制代码
            final String name = isDisplayRotation ? "RotationLayer" : "transition snapshot: " + wc;
            SurfaceControl snapshotSurface = wc.makeAnimationLeash()
                    .setName(name)
                    .setOpaque(wc.fillsParent())
                    .setParent(wc.getSurfaceControl())
                    .setSecure(screenshotBuffer.containsSecureLayers())
                    .setCallsite("Transition.ScreenshotSync")
                    .setBLASTLayer()
                    .build();
            mFrozen.add(wc);
            final ChangeInfo changeInfo = Objects.requireNonNull(mChanges.get(wc));
            changeInfo.mSnapshot = snapshotSurface;
            if (changeInfo.mRotation != wc.mDisplayContent.getRotation()) {
                // This isn't cheap, so only do it for rotation change.
                changeInfo.mSnapshotLuma = TransitionAnimation.getBorderLuma(
                        buffer, screenshotBuffer.getColorSpace(), wc.mSurfaceControl);
            }
            SurfaceControl.Transaction t = wc.mWmService.mTransactionFactory.get();
            TransitionAnimation.configureScreenshotLayer(t, snapshotSurface, screenshotBuffer);
            t.show(snapshotSurface);

旋转过程中会跳转RotationLayer的旋转角度等。

涉及的模块与核心类

Core 侧（services/core/java/com/android/server/wm/）

类 职责
DisplayRotation 计算 rotation、updateRotationUnchecked() 入口，区分 Shell/legacy 分支
DisplayContent requestChangeTransition() / collectDisplayChange()，构造 DisplayChange
TransitionController 管理 transition player 列表、创建/分发转场、requestStartDisplayTransition()
Transition 转场对象，携带 ChangeInfo（含 FLAG_SEAMLESS_ROTATION）
AsyncRotationController 处理非 activity 窗口（导航栏、状态栏等）在旋转期间的外观
RemoteDisplayChangeController 通知远端（Shell）显示变化的握手通道
ScreenRotationAnimation（核心侧） 仅作 fallback，无 Shell player 时才用

Shell 侧（libs/WindowManager/Shell/src/com/android/wm/shell/）

类 职责
transition/Transitions Shell 侧转场总控，接收 WM 的 startTransition 请求，分发 DisplayChange
transition/DefaultTransitionHandler 默认动画实现，负责 TRANSIT_CHANGE 的旋转动画
transition/ScreenRotationAnimation（Shell 侧） 截图 + 旋转 + 交叉淡入淡出的旋转动画实现
common/DisplayController onDisplayChangeRequested()：更新 DisplayLayout、通知 rotation 监听器
common/DisplayLayout 维护每个 display 的 layout，rotateTo() / navigationBarCanMove() / allowSeamlessRotationDespiteNavBarMoving()

完整旋转流程（时序）

触发源：传感器（WindowOrientationListener）或 app 调用 setRequestedOrientation()。

复制代码
传感器/app请求
   │
   ▼
DisplayRotation.updateOrientation() / updateRotationAndSendNewConfigIfChanged()
   │
   ▼
updateRotationUnchecked()                                   [DisplayRotation.java:523]
   │  计算新 rotation，若 oldRotation == rotation 直接返回
   │
   ├── isShellTransitionsEnabled() == true ──────────────┐   ← AOSP15 默认走这里
   │        │
   │        ├─ 未在 collecting：
   │        │    new DisplayChange(displayId, old, new)
   │        │    requestChangeTransition(
   │        │        CONFIG_WINDOW_CONFIGURATION, change) │  [DisplayRotation.java:632]
   │        │
   │        └─ 已在 collecting：
   │             collectDisplayChange(transition)
   │             startRemoteRotation(old, new)
   │
   └── 否则（legacy，无 Shell player）───────────────────┘
            mWindowsFreezingScreen = ACTIVE
            prepareNormalRotationAnimation() / prepareSeamlessRotation()

5.1 Core 侧：发起 TRANSIT_CHANGE

DisplayContent.requestChangeTransition()（DisplayContent.java:3509）：

java 复制代码
void requestChangeTransition(int changes, DisplayChange displayChange) {
    final Transition t = controller.requestStartDisplayTransition(
            TRANSIT_CHANGE, 0, this, null, displayChange);
    t.collect(this);
    ...
    if (isRotationChanging()) {
        // 判断是否 seamless
        final boolean seamless = mDisplayRotation.shouldRotateSeamlessly(
                displayChange.getStartRotation(), displayChange.getEndRotation(), false);
        if (seamless) {
            t.onSeamlessRotating(this);
        }
        startAsyncRotation(false);
    }
    t.setKnownConfigChanges(this, changes);
}

TransitionController.requestStartDisplayTransition()（TransitionController.java:726）→ requestStartTransition() 把 DisplayChange 打包进 TransitionRequestInfo，通过 mWindowOrganizerController.startTransition() 发往 Shell。

5.2 Shell 侧：接收并分发 DisplayChange

Transitions.requestStartTransition()（Transitions.java:1194）：

java 复制代码
if (request.getDisplayChange() != null) {
    TransitionRequestInfo.DisplayChange change = request.getDisplayChange();
    if (change.getStartRotation() != change.getEndRotation()
            || (change.getStartAbsBounds() != null
                && !change.getStartAbsBounds().equals(change.getEndAbsBounds()))) {
        if (wct == null) wct = new WindowContainerTransaction();
        mDisplayController.onDisplayChangeRequested(wct, change.getDisplayId(),
                change.getStartAbsBounds(), change.getEndAbsBounds(),
                change.getStartRotation(), change.getEndRotation());
    }
}

DisplayController.onDisplayChangeRequested()（DisplayController.java:197）：

  • mDisplayLayout.rotateTo(resources, toRotation)：更新 DisplayLayout；
  • 通知 DisplayChangeController 的各 rotation 监听器（SystemUI 各模块据此调整布局）。

5.3 Shell 侧：播放旋转动画

WM 收集完所有变化后回调 Shell 的 startAnimation()，DefaultTransitionHandler（DefaultTransitionHandler.java:294）识别到 TRANSIT_CHANGE + FLAG_IS_DISPLAY 的 change，进入 startRotationAnimation()（DefaultTransitionHandler.java:701）：

java 复制代码
private void startRotationAnimation(SurfaceControl.Transaction startTransaction,
        TransitionInfo.Change change, TransitionInfo info, int animHint, ...) {
    final int rootIdx = TransitionUtil.rootIndexFor(change, info);
    final ScreenRotationAnimation anim = new ScreenRotationAnimation(mContext,
            mTransactionPool, startTransaction, change,
            info.getRoot(rootIdx).getLeash(), animHint);
    // 由 fade-out 截图 + fade-in 真实内容 + 背景色 三个子动画组成
    anim.buildAnimation(animGroup, finishCallback, mTransitionAnimationScaleSetting, mMainExecutor);
    ...
}

5.4 完成

动画结束后 finishCallback.onTransitionFinished(wct)，Core 侧 Transition 收尾，AsyncRotationController.onTransitionFinished() 淡入尚未就绪的窗口，最终 sendNewConfiguration() 完成配置分发。

Shell 侧旋转动画实现细节

com.android.wm.shell.transition.ScreenRotationAnimation（ScreenRotationAnimation.java）由三部分组成（类注释 ScreenRotationAnimation.java:53）：

  1. 截图（screenshot）

    • 优先用 change.getSnapshot()（WM 已截好的图）；
    • 否则用 ScreenCapture.captureLayers() 现场截图（ScreenRotationAnimation.java:141）；
    • 截图被 reparent 到 mAnimLeash（setEffectLayer）上。

  2. 新内容（windows on display）

    • 设备已旋转到新方向，动画先把新内容"反旋"回旧方向，再旋转到新方向（enter animation）。

  3. 背景色（background color）

    • 计算旋转前后布局的亮度 mStartLuma/mEndLuma，在底层做灰度过渡，避免露出空白。

buildAnimation()（ScreenRotationAnimation.java:247）根据 deltaRotation（ROTATION_0/90/180/270）选择对应的 screen_rotate_*_exit/enter 动画资源；customRotate（crossfade/jumpcut）则走 rotation_animation_xfade_exit/rotation_animation_jump_exit 等。

与 AOSP13 的对比

维度 AOSP13（legacy） AOSP14/15（ShellTransition）
动画实现方 WM 核心侧 com.android.server.wm.ScreenRotationAnimation Shell 侧 com.android.wm.shell.transition.ScreenRotationAnimation
冻结机制 mWindowsFreezingScreen = ACTIVE + startFreezingDisplay() BLASTSyncEngine 同步 + screenshot leash
动画定制 难以定制（核心硬编码） SystemUI 可替换 TransitionHandler
旋转入口 prepareNormalRotationAnimation() / prepareSeamlessRotation() requestChangeTransition(TRANSIT_CHANGE, DisplayChange)
非 app 窗口 核心侧 seamless/freeze 逻辑 AsyncRotationController 统一处理
老类是否保留 --- com.android.server.wm.ScreenRotationAnimation 仍保留作 fallback

原文地址：

https://mp.weixin.qq.com/s/C627_A_TkF1yqxtyTKZ92A
